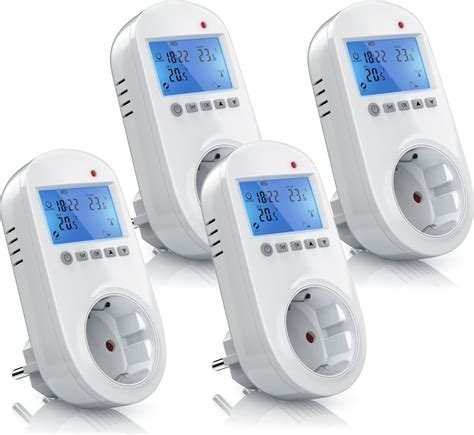

Zásuvkový termostat **Regulus TZ33** je praktické zariadenie, určené na presnú reguláciu teploty vo vašej domácnosti alebo kancelárii. Je vhodný na spínanie jednofázového elektrického ohrevného zariadenia.
Použitie a funkcia termostatu Regulus TZ33
Termostat TZ33 je vhodný na spínanie jednofázového elektrického ohrevného zariadenia s maximálnou spínanou záťažou 16 A. Jeho hlavnou funkciou je zapínanie a vypínanie ohrevného zariadenia podľa požadovanej a aktuálnej teploty v miestnosti. Umožňuje nastavenie vykurovania na zvolenú teplotu v rozsahu 5 až 35 °C.
Nastavenie teploty je ľahké pomocou otočného ovládača. Okolitú teplotu zobrazuje **LCD displej**. Signalizácia zopnutia je indikovaná symbolom blikajúceho teplomera na displeji a rozsvietením zelenej LED.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | TZ33 |
| Napájanie | 230 V~ / 50Hz |
| Spínaná záťaž | 16 (3) A |
| Spínacia diferencia | 0,5 °C |
| Pracovná teplota | 0 - 45 °C |
| Nastavenie teploty termostatu | 5 - 35 °C s krokom 0,5 °C |
| Prevádzková vlhkosť | 5 - 90% (prostredie bez kondenzácie) |
| Krytie | IP 20 |
| Skladovacia teplota | 0 až 50 °C |
Umiestnenie termostatu
V prípade použitia zásuvkového termostatu TZ33 v kúpeľniach alebo v miestnostiach s umývacími priestormi je možné ho umiestniť iba do pevnej zásuvky s prúdovým chráničom s menovitým vybavovacím reziduálnym prúdom nepresahujúcim 30 mA. Táto zásuvka musí byť umiestnená v zóne 3 podľa ČSN 33 2000-7-701.
Popis a nastavenie termostatu
Po zapnutí termostatu TZ33 (zastrčení do zásuvky) sa na displeji termostatu zobrazí teplota okolia termostatu a symbol teplomera.
Indikácia stavu
- **Trvalo svietiaci symbol teplomera**: Znamená, že je na otočnom ovládači zvolená teplota nižšia, ako je zmeraná teplota okolia.
- **Blikajúci symbol teplomera**: Ak je zvolená vyššia teplota, symbol teplomera bliká a po niekoľkých sekundách je zopnuté ohrevné zariadenie. Zopnutie je indikované rozsvietením zelenej LED.
Nastavenie teploty
Termostat spína či vypína ohrevné zariadenie tak, aby teplota v miestnosti dosiahla hodnoty zvolené otočným ovládačom. Inú hodnotu teploty nastavíme otáčaním ovládača termostatu - v smere hodinových ručičiek hodnotu zvyšujeme, proti smeru znižujeme.
Pri zmene nastavenej teploty sa na displeji rozsvieti symbol „ruka“ a je súčasne zobrazovaná nastavovaná teplota v rozsahu 5 až 35 °C s krokom 0,5 °C. Po niekoľkých sekundách nečinnosti zmizne symbol „ruka“ a hodnota nastavovanej teploty. Displej opäť zobrazuje teplotu okolia termostatu.
Regulácia teploty
Regulácia teploty termostatom TZ33 funguje na princípe porovnávania okolitej a nastavenej teploty s definovanou spínacou diferenciou 0,5 °C.
Princípy spínania
- **Zapnutie ohrevného zariadenia**: Kúrenie je zapnuté (termostat zopnutý), ak je okolitá teplota o 0,5 °C menšia ako nastavená teplota.
- **Vypnutie ohrevného zariadenia**: Kúrenie je vypnuté (rozopnutý termostat), ak je okolitá teplota o 0,5 °C väčšia ako nastavená teplota.
Poznámka: V priebehu zmeny nastavenia požadovanej teploty termostat zostáva v tom režime, v ktorom sa nachádzal pred zmenou teploty. To znamená, že pri zopnutom stave symbol teplomera bliká a svieti zelená LED, pri rozopnutom stave symbol teplomera svieti neprerušovane a LED nesvieti.
