Systémy tepelných čerpadiel vzduch-voda sa stávajú čoraz populárnejšími pre poskytovanie energeticky účinného vykurovania a prípravy teplej vody. Jednou z najdôležitejších súčastí týchto systémov je výmenník tepla - kritické rozhranie, kde sa tepelná energia prenáša z chladiva do vody. V tomto článku preskúmame funkciu výmenníka tepla v systéme tepelného čerpadla vzduch-voda, jeho úlohu vo vykurovacom cykle a prečo je jeho výkon kľúčom k účinnosti a spoľahlivosti systému.
Čo je výmenník tepla?
Výmenník tepla je zariadenie, ktoré prenáša tepelnú energiu medzi dvoma tekutinami - v tomto prípade medzi horúcim chladiacim plynom a vodou - bez toho, aby tieto dve tekutiny prišli do priameho kontaktu. V systémoch vzduch-voda umožňuje výmenník tepla tepelnému čerpadlu dodávať ohriatu vodu na vykurovanie miestností (napr. podlahové systémy, radiátory) a aplikácie teplej úžitkovej vody.

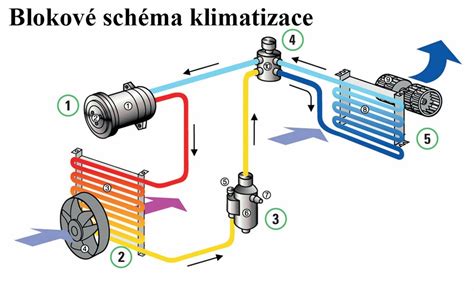

Tepelné čerpadlá vzduch-voda pracujú v chladiacom cykle. Výmenník tepla, tiež známy ako kondenzátor, je miesto, kde stlačený plyn chladiva uvoľňuje svoje teplo do vody v systéme.
Proces prenosu tepla vo výmenníku
- Prijímanie tepla z chladiva: Po tom, čo chladivo absorbuje teplo z vonkajšieho prostredia a stlačí sa na vysokú teplotu, prúdi do výmenníka tepla.
- Prenos tepla do vody: Chladiaci plyn s vysokou teplotou prechádza špirálami alebo doskami vo výmenníku tepla. Voda prúdi okolo týchto častí a absorbuje teplo bez zmiešania s chladivom.
- Kondenzácia chladiva: Keď chladivo stráca teplo do vody, ochladzuje sa a kondenzuje z plynného na kvapalný stav, čím sa pripravuje na ďalšiu fázu cyklu.
Typy výmenníkov tepla
Výmenníky tepla používané v systémoch tepelných čerpadiel sa líšia konštrukciou a materiálom:
Doskové výmenníky tepla
Doskové výmenníky tepla sa skladajú z naskladaných kovových dosiek s kanálikmi pre vodu a chladivo. Ponúkajú vysokú účinnosť prenosu tepla vďaka veľkej ploche a sú kompaktné, čo ich robí široko používanými v obytných jednotkách.
- SWEP ponúka rôzne modely doskových výmenníkov špecializované pre tepelné čerpadlá, napríklad:
- SWEP B8LASH: Výkon 3-10 kW.
- B26FH: Výkon 5-20 kW. Ide o asymetrický výmenník navrhnutý špeciálne pre tepelné čerpadlá.
- B86H: Výkon 10-50 kW. Vhodné pre klimatizácie a tepelné čerpadlá s vyšším výkonom.
- Kombinované vývody (možno ich skrutkovať alebo spájkovať): kombo 1", príp. kombo 1 1/4".
- B25TH má spájkovacie vývody na strane chladiva.
- Materiál vývodov: nerezová oceľ.

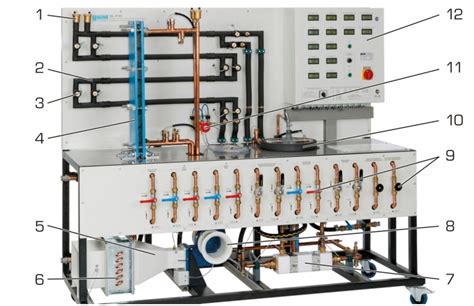

Rúrkové výmenníky tepla
Rúrkové výmenníky tepla majú chladivo prechádzajúce vnútornou trubicou alebo špirálou, zatiaľ čo okolo nej prúdi voda. Často sa používajú vo väčších alebo komerčných systémoch vďaka svojmu robustnému dizajnu a vhodnosti pre vysokotlakové aplikácie.
Princíp plášťového a rúrkového výmenníka tepla je založený na zväzku rúrok, ktoré sú usporiadané vo vnútri takzvaného plášťa.
Kategórie rúrkových výmenníkov tepla
- Kondenzátor: Umožňuje premenu plynu na kvapalinu.
- Chladič: Chladí kvapalinu.
- Kotol: Používa sa na čiastočné odparenie zmesí kvapalín alebo kvapalín a pevných látok, ako aj na vykurovanie.
- Ohrievač: Ohrieva objem kvapaliny alebo plynu.
- Výparník: Koncentruje roztok odparením z kvapalnej do plynnej fázy.
- Kryštalizátor: Izoluje a získava produkt z roztoku v tuhej forme.
Kľúčové komponenty a ich funkcia
Okrem samotného výmenníka tepla sú v systéme tepelného čerpadla dôležité aj ďalšie komponenty:
- Riadiaca jednotka:
- Automatizuje odmrazovacie cykly.
- Reguluje výkon systému.
- Akumulátor (zásobník chladiva): Chráni kompresor tým, že zabezpečuje, aby doň vstupovala iba para.
- Spätné ventily: Nevyhnutné v prípade, že nie je nainštalovaný obojsmerný expanzný ventil.
- Expanzné ventily:
- Obojsmerný expanzný ventil: Umožňuje reguláciu toku chladiva v oboch smeroch.
- Výparník: Kľúčový výmenník tepla v primárnom okruhu, ktorý odoberá teplo z okolitého prostredia.
- Teplotné snímače: Monitorujú teplotu v systéme.
- Hlídač prietoku: Zabezpečuje správny prietok tekutín.
Prevádzkové aspekty a údržba
Správne fungovanie a dlhá životnosť výmenníka tepla závisia od niekoľkých faktorov:
Správne poradie pri zapínaní a vypínaní
- Pri vypínaní: najskôr vypnite kompresor, až potom obehové čerpadlo.
Režim kúrenia a chladenia
Tepelné čerpadlá môžu pracovať v režime vykurovania počas zimy a chladenia v lete. Ak systém prepne na reverzný chod, z kondenzátora sa prechodne stane výparník.
Optimalizácia výkonu
- Nepredimenzovávať kondenzátor - zvyšovanie počtu dosiek zníži tlakové straty na kondenzátore. To umožní vyšší celkový prietok, ale menší prietok v jednotlivom kanáliku.
- Schéma s bypassom horúceho chladiva v režime kúrenia: ak výparníková teplota klesne pod nastavenú hodnotu, ventil pustí časť horúceho plynu priamo do výparníka.
Ochrana proti zamrznutiu
Zamrznutie vody vo výmenníku môže viesť k celkovému poškodeniu tepelného čerpadla. Pre tento účel sa používa nemrznúca zmes alebo elektrický ohrev.
Údržba výmenníka tepla
- Pravidelné preplachovanie: Systém by sa mal každoročne preplachovať na odstránenie usadenín a zabránenie tvorbe vodného kameňa.
- Kontrola poklesov tlaku: Používa sa na zistenie upchatia alebo neefektívnosti.
- Kontrola korózie alebo netesností: Dôležité pre dlhodobú spoľahlivosť.
- Úprava vody: Používanie roztokov na úpravu vody môže znížiť tvorbu vodného kameňa.
Vane Pump Animation
Výmenník tepla v kontexte tepelných čerpadiel
Výmenník tepla je srdcom prenosu tepla v systéme tepelného čerpadla vzduch-voda. Efektívnym prenosom tepla z chladiva do vodného okruhu zaisťuje optimálny vykurovací výkon, spoľahlivosť systému a úsporu energie. Pochopenie jeho funkcie, potrieb údržby a úlohy v cykle tepelného čerpadla je nevyhnutné pre projektantov systémov, inštalatérov a majiteľov domov.
Výhody používania výmenníkov tepla
- Vysoká účinnosť prenosu tepla.
- Možnosť práce s rôznymi typmi médií.
- Kompaktné rozmery (pri doskových výmenníkoch).
- Robustnosť a spoľahlivosť (pri rúrkových výmenníkoch).
Materiály výmenníkov
- Meď alebo nehrdzavejúca oceľ: Pre vysokú vodivosť a odolnosť proti korózii.
- Zliatiny hliníka: Niekedy sa používajú v kompaktných systémoch kvôli nákladovej efektívnosti.
- Titán (v zriedkavých prípadoch): Pre vysoko korozívne prostredia, ako sú aplikácie so slanou vodou.
Zásobník s výmenníkom tepla
Zásobník s výmenníkom tepla je zariadenie určené na uschovanie pitnej vody a/alebo vody na vykurovanie. Vykurovanie so zásobníkom teplej vody oddeľuje časovo výrobu a spotrebu tepla tým, že zásobník ho ukladá do zásoby na neskôr.
Typy zásobníkov
- Zásobník pitnej vody: Najjednoduchšie typy sú vybavené výmenníkom tepla, pomocou ktorého je zásobník napĺňaný používaným zdrojom tepla. Ak sa používa solárne zariadenie, zásobník je vybavený druhým výmenníkom tepla.
- Zásobník vykurovacej vody / akumulačný zásobník: Miesto, kam sa uschovávajú na neskoršie použitie teplú vykurovaciu vodu rôzne zdroje tepla.

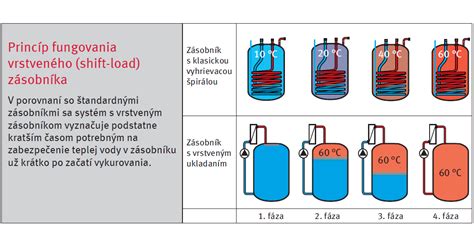

- Kombinovaný/vrstvový zásobník: Slúži na ukladanie pitnej aj vykurovacej vody.
Funkcia zásobníka teplej vody
Zásobník teplej vody je zvyčajne tepelne izolovaný, takže teplo sa uchováva dlhý čas. Jeho hlavné komponenty zahŕňajú nádrž, zdroj tepla (elektrické ohrievače, plynové kotly, solárne panely alebo tepelné čerpadlá), termostat a izolačný plášť.
Priamy a nepriamy ohrev
- Priamy ohrev: Voda v zásobníku sa ohrieva priamo (napr. elektricky).
- Nepriamy ohrev: Vykurovacia voda z generátora tepla prúdi cez integrovanú nepriamu špirálu, ktorá odovzdáva teplo vode v zásobníku.
Monovalentný a bivalentný režim
- Monovalentný režim: Voda je ohrievaná len jedným zdrojom tepla a jednou nepriamou špirálou.
- Bivalentný režim: V zásobníku sú dve nepriame špirály, napríklad jedna zo solárneho systému a druhá z iného zdroja tepla.
Odvzdušňované a neodvzdušňované systémy
- Odvzdušnený zásobník teplej vody: Je nezávislý od tlaku vo vodovodnom potrubí. Pri odbere teplej vody ventil teplej vody otvorí prívod studenej vody, ktorá vytláča teplú vodu.
- Neodvzdušnené zásobníky teplej vody: Pripojené priamo k elektrickej sieti, poskytujú vysokotlakovú teplú vodu. Vo vnútri tohto typu zásobníka je konštantný tlak vo vodovodnom potrubí, ktorý tlačí horúcu vodu do odberných miest.
Výmenník tepla pre podlahové kúrenie
Výmenník tepla pre podlahové kúrenie je zariadenie umožňujúce prenos tepelnej energie medzi dvoma okruhmi vykurovacej inštalácie - teda od zdroja tepla (napr. vykurovací kotol, krb alebo tepelné čerpadlo) - bez ich priameho miešania. Najčastejšie sa používa doskový výmenník tepla.
Dôvody pre oddelenie okruhu podlahového kúrenia
- Ochrana starších systémov: Keď je zdroj tepla staršieho typu a vyžaduje prevádzku v otvorenom systéme (napr. uhoľné kotly, krby), zatiaľ čo podlahové kúrenie je moderný systém určený pre uzavreté systémy.
- Ochrana moderných zdrojov tepla: Keď staršie inštalácie podlahového kúrenia používajú rúry bez antidifúznej bariéry, ktoré môžu prepúšťať kyslík do systému a poškodiť moderné zdroje tepla ako tepelné čerpadlá alebo kondenzačné kotly.
- Rôzne vykurovacie médiá: Keď sa v podlahovom kúrení používa iné médium (napr. zmes vody a glykolu) ako v okruhu zdroja tepla.
Výber a montáž výmenníka
Pri výbere výmenníka tepla pre podlahové kúrenie je potrebné zohľadniť výkon vykurovacieho systému, teplotu prívodu a spiatočky a prietok vody. Výrobca Nordic Tec často používa prepočet minimálne 0,30-0,35 m² plochy dosiek na 100 m² podlahového kúrenia v novostavbách, tento prepočet však nie je univerzálny.
Správna montáž výmenníka tepla má zásadný význam pre účinnosť celého systému. Odporúča sa použiť sitkové filtre pred výmenníkom a vhodné obehové čerpadlá na oboch stranách systému.
Zásobník teplej vody v systémoch s tepelnými čerpadlami
Zásobník teplej vody je centrálnym prvkom vykurovacieho zariadenia, ktorý zabezpečuje kontinuálne teplo na vykurovanie a teplú vodu pre kúpeľňu a kuchyňu. Jeho funkcia spočíva v dočasnom uskladnení ohriatej vody, čo zabezpečuje, že voda tečúca z vodovodného kohútika má čo najrýchlejšie správnu teplotu.
Systémové zásobníky pre alternatívne zdroje energie
V mnohých prípadoch je systémový zásobník nevyhnutnosťou pri využívaní solárnej energie alebo energie z okolitého prostredia. Tepelné čerpadlá s veľkoplošným podlahovým vykurovaním môžu mať dostatočnú kapacitu na vytváranie zásob, takže niekedy stačí len zásobník na pitnú vodu.
Výhody systémových zásobníkov
- Akumulácia energie: Ukladajú vykurovaciu vodu na niekoľko hodín alebo dní, čím znižujú potrebu častého spustenia zdroja tepla.
- Efektivita: Zabezpečujú, aby vykurovací systém alebo tepelné čerpadlo pracovali efektívnejšie.
- Flexibilita: Môžu slúžiť na uschovávanie vykurovacej vody aj na prípravu teplej pitnej vody.
Špecifiká výmenníkov SWEP
Spoločnosť SWEP ponúka špecializované výmenníky navrhnuté pre tepelné čerpadlá, ktoré často obsahujú:
- Asymetrický dizajn pre optimalizovaný výkon.
- Zaslepené kanáliky pri vstupe chladiva na zlepšenie distribúcie.
- Upravené verzie existujúcich modelov (napr. B26FH výmenníka B26H) pre špecializované aplikácie.
Vplyv na COP
Vysokokvalitný a dobre udržiavaný výmenník tepla môže výrazne zlepšiť COP (koeficient výkonu) tepelného čerpadla.
