DÔLEŽITÉ UPOZORNENIE: Pred nasadzovaním a snímaním displejovej časti (obrazovky) zo základne termostatu je nevyhnutné odpojiť napájanie. Nedodržanie tohto postupu môže viesť k nenávratnému poškodeniu termostatu.
Osoba zodpovedná za inštaláciu by si mala pred začatím prác dôkladne preštudovať Inštalačnú a užívateľskú príručku, oboznámiť sa so všetkými uvedenými pokynmi a dodržiavať ich.
Bezpečnostné pokyny a zodpovednosť
Montáž a údržbu termostatu smú vykonávať výhradne osoby s príslušnou elektrotechnickou kvalifikáciou. Výrobca zodpovedá za zariadenie v súlade s právnymi predpismi, pokiaľ sú dodržané uvedené podmienky.
Pri práci s ovládaním je potrebné dodržiavať všetky pokyny uvedené v Inštalačnej a užívateľskej príručke. Akákoľvek iná aplikácia nie je v súlade s predpismi. V prípade neodborného používania ovládania výrobca nenesie zodpovednosť. Z bezpečnostných dôvodov nie sú povolené žiadne úpravy či zmeny. Údržbu smú vykonávať len servisné strediská schválené výrobcom.
Funkcie ovládania závisia od konkrétneho modelu a vybavenia. Táto inštalačná príručka je neoddeliteľnou súčasťou produktu a musí byť dodaná spolu s ním.
Použitie termostatu
Termostaty boli vyvinuté na ovládanie a riadenie všetkých typov vykurovacích zariadení. Ovládanie je navrhnuté pre použitie v obytných miestnostiach, kanceláriách a priemyselných zariadeniach. Aby bolo možné zariadenie správne užívať, pred uvedením do prevádzky overte, že zodpovedá platným predpisom.
Bezpečnostné pokyny pri inštalácii
Pred začatím prác vždy odpojte zdroj napätia! Všetky elektroinštalácie týkajúce sa termostatu musia byť vykonávané výhradne pri odpojenom zdroji napätia. Zariadenie smie byť zapojené a spustené iba kvalifikovanou osobou. Dodržujte platné bezpečnostné predpisy.
Termostaty nemajú ochranu proti striekajúcej alebo kvapkajúcej vode, preto musia byť inštalované na suchom mieste.

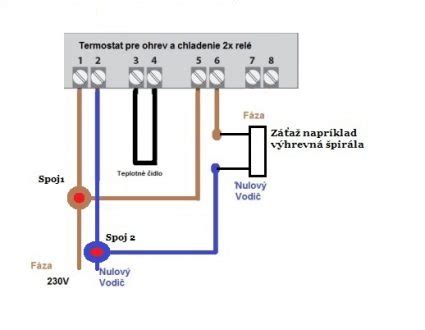

Za žiadnych okolností nezamieňajte zapojenie snímačov s pripojením 230V! Nesprávna výmena týchto zapojení môže spôsobiť život ohrozujúce riziko úrazu elektrickým prúdom alebo zničenie zariadenia, záložného kondenzátora/batérie a pripojených snímačov či iných spotrebičov.
Mimo vykurovaciu sezónu nevypínajte napájanie termostatu, hrozí skrátenie životnosti záložnej batérie! Vykurovanie vypnite pomocou režimu (módu) termostatu - „Vypnuté“.
Prvá inštalácia a nabíjanie
Kondenzátor vo vnútri termostatu sa musí nabíjať najmenej 6 hodín pre dosiahnutie maximálnej kapacity a doby zálohovania, maximálne 24 hodín.
Prezentácia TFT 2 - PIR verzia
Elektronický programovateľný termostat s dotykovým displejom je špeciálne navrhnutý na ovládanie rôznych typov vykurovacích systémov. Bude Vašim najlepším partnerom pri optimalizácii spotreby energie a zvyšovaní Vášho komfortu.
- Moderný dizajn s dotykovým displejom.
- Zjednodušená elektroinštalácia.
- Funkcia „Jednoduché vytvorenie programu“.
- Plne programovateľný.
- Funkcia dočasného vyradenia programu.
- Funkcia Ochrana proti zamrznutiu.
- Funkcia Dovolená alebo Recepcia.
- Odhad nákladov a spotreby zariadenia.
Voliteľne: Možnosť pripojenia 2 externých snímačov (druhý snímač nie je súčasťou balenia termostatu) s niekoľkými možnosťami regulácie (Podlaha, kombinovaná…)
Štruktúra menu
Menu termostatu Fenix je prehľadne štruktúrované a umožňuje prístup k rôznym funkciám:
- Režim (mód): Manuálny, Časovač, VYPNUTÉ, Ochrana proti zamrznutiu, Dovolená, Nastavenie
- Dovolená: VYPNUTÉ, Ochrana proti zamrznutiu, Snížená teplota, Nedeľný program, Nastaviť dátum návratu
- Program: Programové menu, Zobraziť aktuálny program, Zvoliť program, Upraviť (editovať) program
- Užívateľ: Užívateľ 1, Užívateľ 2, Užívateľ 3
- Nastavenia:
- Jazyk: Angličtina / Čeština / Španielština / Francúzština / Nemčina / …
- Dátum a čas: Dátum, Čas, Letný čas (áno/nie)
- Displej: Farba (Modrá, Červená, Šedá, Žiadna), Vyčistiť obrazovku, Uzamknúť obrazovku, Zobraziť teplotu podlahy (Ano/Nie), Formát stupňov (ºC/ºF), Formát času (12h/24h), Vypnutie displeja
- Inštalácia:
- Snímač: Kalibrácia snímača (Vnútorný, Ext1, Ext2), Typ externého snímača (Ext1: 10K - 12K - 15K, Ext2: 10K - 12K - 15K)
- Regulácia: Regulácia pomocou snímačov (Vzduch, Vzduch + Podlaha, Podlaha, Vzduch (Ext) + Podlaha, Vzduch + Podlaha (x2)), Typ regulácie (ZAPNUTO/VYPNUTO (hysterezia), PID (PWM)), Obmedzenie podlahy (Spodný limit, Horný limit), Prvé zohriatie (Drevo: 10 dní, Betón: 21 dní, Strop: 10 dní), Inteligentný štart (Ano/Nie), Funkcia otvoreného okna (Ano/Nie), Snímač prítomnosti (Zníženie teploty: Ne - 5°C)
- RESET (Vaše zariadenie resetujte stlačením tlačidla RESET po dobu 2 sekúnd)
- Štatistika: Zobraziť, Zobraziť posledný deň, Zobraziť mesiace, Zobraziť rok, Cena za kWh, Výkon vykurovania
Prvá inštalácia

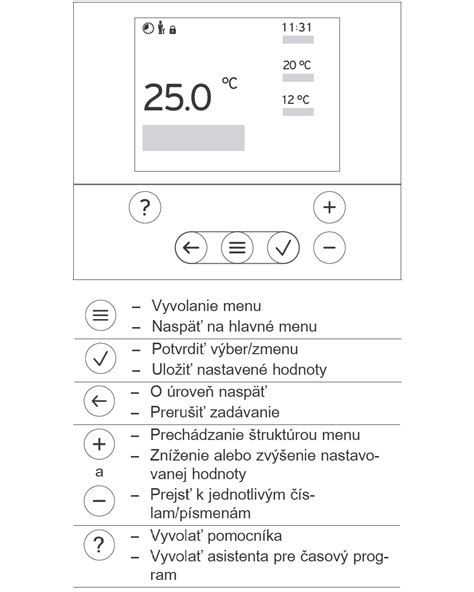

Táto časť Vás prevedie prvým nastavením Vášho termostatu. Stlačením klávesy ► v pravom dolnom rohu pokračujte k ďalšej časti inštalácie. Do predchádzajúcej ponuky sa môžete vrátiť stlačením tlačidla ◄.
3.1. Jazyk
Zvolený jazyk vyberte stlačením tlačidiel ◄ alebo ► v blízkosti vlajok. Aktívny jazyk je v rámčeku. Pre pokračovanie v nastavení stlačte tlačidlo ► v pravom dolnom rohu zariadenia.
3.2. Formát stupňov
Vyberte formát stupňa. Aktívna možnosť je zarámovaná.
3.3. Formát času
Zvoľte formát času 12H alebo 24H pomocou rovnakej metódy ako vyššie. Aktívna možnosť je zarámovaná.
3.4. Dátum a čas
Stlačením tlačidiel (<) alebo (>) aktivujte hodnotu, ktorú chcete upraviť. Pokaždé, keď je hodnota zvýraznená, možno ju zmeniť pomocou tlačidiel (+) alebo (-).
3.5. Regulácia pomocou snímačov
Vyberte zvolenú reguláciu snímača. Aktívny dotyk je zarámovaný.
3.6. Výkon vykurovania
Stlačením tlačidiel (<) alebo (>) vyberte číslicu a pomocou tlačidiel (+) alebo (-) zmeňte výkon kúrenia. Zobrazí sa hlavná obrazovka. Predvolený pracovný režim bude automaticky nastavený na manuálny režim.
Definícia prevádzkového režimu (módu)
Ako zmeniť aktuálny režim? Stlačte tlačidlo na hlavnej obrazovke a potom stlačte tlačidlo "Mode" pre prístup do prevádzkových režimov. Teraz môžete stlačením tlačidiel (◄) alebo (►) prechádzať a vybrať režim. Zvolený režim je zarámovaný, pre výber režimu stlačte návratové tlačidlo (◄) pre návrat na hlavnú obrazovku.
4.1. Automatický režim
V tomto režime bude termostat dodržiavať zvolený program (prednastavený alebo upravený) podľa aktuálneho času. Teplotu aktuálneho programu môžete dočasne vynechať až do ďalšieho kroku programu stlačením teploty na hlavnej obrazovke. Keď je funkcia vynechania aktívna, zobrazí sa na displeji malý symbol ruky. Z režimu dočasného vynechania vystúpite prepnutím do manuálneho a potom do automatického režimu.
Budete mať možnosť voľby medzi štyrmi prednastavenými programami, ktoré nie je možné zmeniť, a tromi užívateľskými programami, ktoré môžete upravovať.
1- Ako upraviť užívateľský program
Zvoľte programovateľný režim, potom stlačte tlačidlo "Menu programovania" a následne tlačidlo "Editovať Program" a zvoľte užívateľský program. Vyberte jednu z troch možností:
- a- Nastavenie dňa po dni: Určíte program na jeden deň. Prvý deň, ktorý naprogramujete, je automaticky pondelok. Programový krok je 15 minút. Môžete konfigurovať niekoľko (max. 10) časových úsekov. Prvý časový úsek začína o 00:00. Pomocou tlačidiel (+) a (-) potom zvoľte koniec časového obdobia a teplotu, ktorá má byť po tento čas udržiavaná. Stlačte tlačidlo „Ďalšie“ a pokračujte v programovaní. Ďalší časový úsek začne na konci posledného. Posledný úsek končí o 24:00. Potom stlačte tlačidlo „Ďalšie“.
Charakteristika produktu: Farebný dotykový displej, voliteľná farba pozadia, CZ menu. Užívateľsky voliteľné snímanie teplôt - len priestoru, podlahy, alebo oboch hodnôt, PWM regulácia alebo pevná teplotná diferencia. Týždenný program - 4 prednastavené programy, 3 užívateľské (až 10 teplotných zmien denne), režim dovolenky, ručného ovládania, protimrazovej ochrany alebo úplného vypnutia. Zámok displeja, počítanie prevádzkových hodín, funkcia otvorené okno, možnosť kalibrácie snímačov. Spínací kontakt 16A; krytie IP 21; výmenná záložná batéria; šetrič displeja (denný režim: po 1min pokles intenzity podsvietenia na 25%; nočný režim: po 1min pokles intenzity podsvietenia na 25%, po 5min zhasnutí displeja); podlahová sonda 3m je súčasťou balenia.
UPOZORNENIE: Pri dlhodobom odpojení termostatu od napájania trvá cca 24 hodín, než sa záložná batéria znovu nabije. Počas tejto doby môže pri prerušení napájania (napr. signálom HDO) dochádzať k resetu termostatu.
