Zapojenie kombinovaného radiátora v kúpeľni

Sprchovanie a kúpanie je určite príjemnejšie vo vyhriatej miestnosti. Vďaka radiátoru sa v kúpeľni nebudete musieť triasť od zimy. Okrem toho, mokré uteráky sa rýchlejšie usušia. Úlohou radiátora v kúpeľni je primárne poskytnúť teplo, okrem toho však slúži aj ako praktický sušiak na mokré uteráky. Najčastejším typom radiátorov v kúpeľni sú tie rebríkové. Moderné modely sú nielen funkčné, ale aj dizajnové. K dostaniu sú v rôznych veľkostiach či farbách. Klasikou je biela, no čoraz obľúbenejšie sú aj čierne.

Už pri výbere radiátora musíte myslieť na to, aké máte možnosti zapojenia. Kvalitné pripojenie radiátora k vodovodnej inštalácii určuje jeho estetiku a správnu funkciu.

Typy radiátorov do kúpeľne a ich funkcie

Na trhu existujú rôzne typy nástenných vykurovacích telies. Kúpeľňové rebríky sa líšia predovšetkým spôsobom vykurovania. Väčšina domácností začína upúšťať od klasických radiátorov v kúpeľni a nahrádzajú ich výkonné a priestorovo úsporné kúpeľňové rebríky. Moderné kúpeľňové interiéry oživia atraktívnym dizajnom.

Teplovodný radiátor

Teplovodný radiátor je priamo napojený na vykurovací systém domu. Jeho prevádzka je od tohto systému závislá, to znamená, že v letných mesiacoch, keď je vykurovací systém vypnutý, je aj radiátor neaktívny. Najbežnejšie sú teplovodné typy, ktoré sa pripájajú na systém ústredného kúrenia a fungujú tak ako ostatné radiátory v dome.

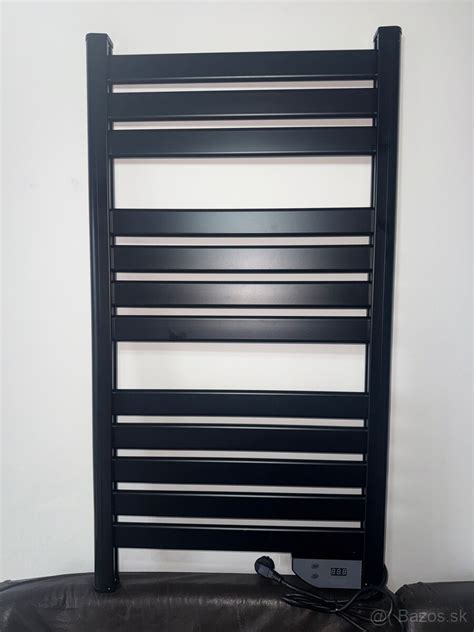

Elektrický radiátor

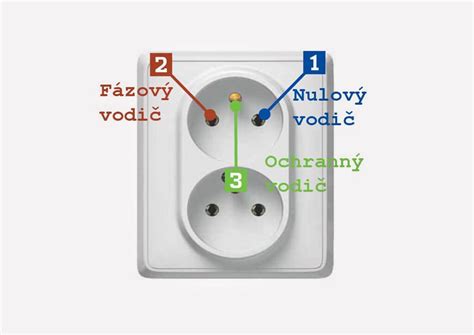

Spoľahlivý rebríkový radiátor môže byť na druhej strane pripojený priamo do siete, disponuje totiž vlastným výhrevným telesom pre lokálne vykurovanie. Môže byť používaný nezávisle od vykurovacieho systému. Elektrické radiátory sú napájané z elektrickej siete a pracujú pomocou vykurovacieho telesa. Ak si musíte zaobstarať aj novú elektrickú zásuvku, obráťte sa na elektrikára - inštalácia zásuvky v kúpeľni podlieha prísnejším pravidlám. Momentálne ide o najčastejšie používaný typ.

Kombinovaný rebríkový radiátor

Kombinovaný rebríkový radiátor je napojený na vykurovací systém a zároveň má aj vlastné elektrické ohrevné teleso - vykurovaciu tyč. Výhodou je flexibilita. Počas vykurovacej sezóny môžete kúpeľňu vyhrievať pomocou vody z kúrenia, kedy teplá voda koluje v systéme a ohrieva rebrá radiátora, ktoré následne odovzdávajú teplo do miestnosti. Mimo vykurovacej sezóny, aby ste usušili uteráky alebo zvýšili teplotu kúpeľa, môžete občas zapnúť elektrické kúrenie, ktoré nie je pripojené k ústrednému kúreniu. Tento typ vykurovania je ideálny, pretože uteráky tak máte teplé po celý rok bez toho, aby ste museli zapínať celé ústredné kúrenie.

Je to zariadenie s nízkym vykurovacím výkonom, ktoré je možné vložiť do miestnosti bez potreby obnovy. Kombinované modely môžu byť aj vodno-elektrické, v ktorých ďalší ohrievač podporuje prácu tradičného ohrievača vody.

Výber radiátora a dôležité parametre

Pri výbere je zásadné myslieť na potrebný tepelný výkon. Ten sa odvíja od veľkosti kúpeľne. Dôležitý je aj materiál kúpeľňového rebríka. Pre niekoho viac, pre iného menej dôležitým faktorom je dizajn.

Materiál radiátora

Vykurovacie spotrebiče sa líšia niekoľkými spôsobmi, a to najmä podľa materiálu použitého na ich výrobu:

• Liatinové: boli v časoch Sovietskeho zväzu na vrchole popularity a dodnes sa často nachádzajú v bytoch. Medzi výhody tohto typu zariadení patrí dlhá životnosť a nenáročnosť na chladiacu kvapalinu. Medzi nedostatky stojí za zmienku vzhľad - také batérie sa ťažko hodia do moderného dizajnu miestnosti. Liatinový radiátor má navyše veľmi nízku tepelnú vodivosť, čo výrazne zvyšuje náklady na palivo.
• Hliníkové: majú rôzne dizajny a vysokú tepelnú vodivosť. Jedinou nevýhodou je, že hliníkový chladič je veľmi citlivý na kvalitu vody. Pred použitím by mal byť dobre prefiltrovaný.
• Oceľové: môžu byť panelové a rúrkové. Prvá možnosť patrí do rozpočtovej kategórie, ale má vysoký prenos tepla. Takéto radiátory sú nenáročné, preto sa široko používajú v bytových a kancelárskych priestoroch. Druhá možnosť patrí do kategórie „premium“, má dlhú životnosť, vysokú tepelnú vodivosť a atraktívny vzhľad.
• Bimetalové: majú dlhú životnosť a vysokú úroveň prenosu tepla. Jedinou nevýhodou je, že bimetal je drahý.
• Medené: sú najodolnejšie, počas prevádzky sa takmer neopotrebúvajú. Konštrukčné prvky umožňujú použitie vody a nemrznúcej zmesi ako nosiča tepla. Takéto batérie odvádzajú teplo a zvyšujú tak účinnosť vykurovania. Nevýhodou je veľmi vysoká cena.
• Plastové: rozpočtová možnosť pre tých, ktorí chcú šetriť peniaze. Sú ľahké, ľahko sa inštalujú, sú dosť odolné voči opotrebeniu a lacné. Nevýhoda - chladiaca kvapalina by sa nemala zahriať na viac ako 80 stupňov.

Ploché ohrievače, tzv. panelové, sú tiež dostupné na trhu a sú ideálne pre moderné priestory. Je potrebné vybaviť ich ďalšími držadlami alebo háčikmi, na ktorých zavesiť uteráky alebo župany.

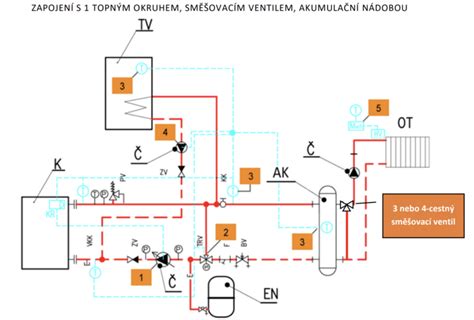

Spôsoby pripojenia radiátorov k vykurovaciemu systému

K voľbe typu pripojenia je potrebné pristupovať zodpovedne, pretože nesprávna prevádzka bude mať za následok značné tepelné straty. Porušenie technológie spojenia častí môže viesť k nerovnomernému zahriatiu batérie a dokonca k tvorbe netesností. Pre prácu radiátora sú zodpovedné dve potrubia: prívod, ktorým prúdi horúca voda do zariadenia, a výtok, ktorým sa už ochladená voda vracia do systému ústredného kúrenia. Rúry sú v závislosti od typu výstupu spojené zo spodnej alebo bočnej strany radiátora. Na prívodnom potrubí je namontovaný uzatvárací ventil, aby bolo možné chladič odpojiť od inštalácie. Naopak, na spätnom potrubí je škrtiaci ventil, ktorý sa po sňatí krytky nastavuje pomocou inbus kľúča.

Jednorúrkové a dvojrúrkové systémy

Pri pripájaní radiátorov k vykurovaciemu systému sa používajú dve základné schémy pripojenia. Pri voľbe nevhodnej metódy môžu tepelné straty dosiahnuť 50%.

• Jednorúrkový systém: umožňuje použitie minimálneho počtu rúrok. Vážnou nevýhodou je, že zariadenia zapojené do série sa nezahrievajú rovnomerne. Tie, ktoré sú umiestnené bližšie ku kotlu, sa viac zahrievajú, zatiaľ čo tie, ktoré sú umiestnené ďaleko od neho, môžu zostať studené. Tento efekt sa pozoruje na prvých poschodiach viacpodlažných budov, kde sa chladiaca kvapalina pohybuje zhora nadol.
• Dvojrúrkový systém: používa dve rúry. Jednou z nich je prívod chladiacej kvapaliny, preteká cez ňu horúca voda z kotla, druhou je spiatočka, ochladená chladiaca kvapalina sa vracia späť do vykurovacej nádrže. Vďaka tejto schéme sú batérie zahrievané rovnomerne, čo znižuje tepelné straty.

Schémy zapojenia vykurovacích telies (vodné systémy)

Na udržanie príjemnej teploty v obývacej izbe počas chladnej sezóny je potrebné správne zvoliť a pripojiť vykurovacie zariadenia.

• Bočné (jednosmerné) pripojenie: zvláštnosťou tohto systému je, že teplo sa dodáva z tej istej strany radiátora, z ktorej je umiestnené spätné potrubie. Táto metóda sa používa vo viacpodlažných budovách s vertikálnym prívodom vykurovacej kvapaliny. Táto možnosť je tak populárna, že pre ňu môžeme ľahko nájsť ten správny model chladiča. Je potrebné vedieť, že v tomto type inštalácie je vzdialenosť medzi prívodným a výtlačným potrubím obvykle konštantná a dosahuje 50 cm.
• Diagonálne pripojenie: sa vyznačuje minimálnymi tepelnými stratami. Pri tomto type je prívodné potrubie umiestnené na jednej strane, voda, ktorá prešla všetkými časťami zariadenia, vychádza z druhej strany. Pri tejto voľbe môže chladiaca kvapalina vstúpiť do horného otvoru a vystúpiť spodným otvorom, alebo naopak. Táto schéma sa používa v jedno- alebo dvojrúrkových systémoch a je efektívna pri použití dlhých batérií (viac ako 12 častí).
• Spodné pripojenie: sa používa, keď je potrebné skryť rúry v stenách alebo ich namontovať do podlahy. Pri takejto schéme dochádza k vysokým tepelným stratám, ktoré sú kompenzované výberom výkonnejšieho radiátora. Neodporúča sa pripájať batérie zdola s prirodzenou cirkuláciou chladiacej kvapaliny. Ak pri spodnom pripojení vychádzajú rúrky zo steny (bežná možnosť v kúpeľni), na pripojenie radiátora sa používa šikmé spojenie, často s ventilmi.
• Krížové pripojenie: je variantom bočného pripojenia, používané vo vyšších (dlhších) modeloch, aby sa predišlo riziku nerovnomerného rozloženia tepla v zariadení.

Špecifiká zapojenia kombinovaného radiátora

Kombinovaný rebríkový radiátor má na vstupe ventil s termostatickou hlavicou a na výstupe škrtiaci ventil. Elektrické výhrevné teleso s priestorovým termostatom je vložené medzi výstup a škrtiaci ventil.

Prechod na elektrickú prevádzku

Aký je postup prechodu na elektrický prevádzku? Pre aktiváciu elektrického ohrevu je potrebné zavrieť ventil s termostatom, zavrieť škrtiaci ventil na výstupe a následne zapnúť výhrevné teleso. Manipulácia so škrtiacim ventilom pomocou inbus kľúča je ťažkopádna, predpokladá sa, že nie je navrhnutý na časté prenastavovanie. Je možné vymeniť medzikus so škrtiaci ventilom za klasický ventil s ručnou hlavicou pre lepšie ovládanie bez nástroja.

Rôzne typy pripojenia pre kombinované radiátory

Existujú tri typy pripojenia vykurovacieho rebríka: klasické, stredové a jednobodové. Pre každý z nich je vhodný iný termostatický ventil. Pokiaľ budete kupovať kúpeľňový radiátor, vopred si určite, či budete rebrík pripájať k vykurovacej sústave alebo využijete iba elektrický variant s vykurovacou tyčou. Pre kombinované vykurovanie je potrebné dokúpiť špeciálny ½" T-kus pre napojenie na vodný systém a vykurovaciu tyč. Tento systém umožňuje efektívne využitie oboch zdrojov tepla.

Klasické pripojenie

Na jednu stranu rebríka naskrutkujte termostatický ventil s termostatickou hlavicou a pripojte ho k prívodu teplej vody pomocou zvernej spojky. Na druhú stranu potom patrí šróbenie. Pokiaľ chcete zlepšiť tepelnú pohodu s elektrickou vykurovacou tyčou aj mimo vykurovacej sezóny, zvoľte špeciálny termostatický ventil, ktorý vám umožní vykurovaciu tyč nainštalovať priamo. Pokiaľ sa rozhodnete použiť bežný termostatický ventil, je potrebné použiť T-kus, ktorý funguje ako „rozdvojka”, do ktorej zapojíte vykurovaciu tyč. Riešenie, ktoré umožňuje tyč zapojiť priamo, je ale jednoduchšie aj elegantnejšie.

Stredové pripojenie

Tieto rebríky pripojíte jedným ventilom na stred vykurovacieho telesa. Dôležitým parametrom pri výbere ventilu je jeho rozstup, ktorý zistíte pri nákupe. Termostatické ventily pre stredové pripojenie sú dostupné ako pre rozstup 50 mm, tak aj pre iné rozmery. Tu sa výber termostatického ventilu odvíja od tvaru vášho kúpeľňového rebríka. Ak máte bežný typ (s dvoma zvislými rúrkami po stranách), využijete rovnaký ventil pre stredové pripojenie ako v prípade pripojenia iba k vykurovacej sústave. Elektrickú vykurovaciu tyč potom len zapojíte do jednej z voľných rúrok.

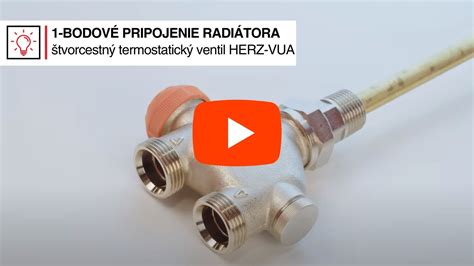

Jednobodové pripojenie

Termostatické ventily pre jednobodové pripojenie sa ku kúpeľňovému rebríku pripájajú pomocou ponornej rúrky. Vždy sa jedná o pripojenie s rozstupom 50 mm. V prípade rebríkového radiátora s vykurovacou tyčou je samozrejme nutné počítať s umiestnením blízko zásuvky.

Inštalácia kombinovaného radiátora krok za krokom

Potrebné nástroje a materiály

Inštalácia radiátorov nie je zložitý proces s určitými zručnosťami a sadou nástrojov. Ak chcete nainštalovať zariadenia a pripojiť ich k vykurovaciemu systému, budete potrebovať:

• Momentový kľúč (na úpravu krútiaceho momentu závitu na kovových alebo plastových rúrach).
• Úroveň budovy (vodováha).
• Rotačné kladivo a vrtáky (na vŕtanie otvorov pre spojovacie prvky, pre dlažbu vidiový vrták, pre spekanú dlažbu vrták s diamantovou korunkou).
• Kladivo.
• Radiátorový ventil.
• Pásková kukla (na utesnenie závitových spojov).
• Špeciálne nožnice na strihanie polypropylénových rúr a spájkovačka na ich spájkovanie.

Plastové rúry sú populárne kvôli ich nízkej cene a ľahkej inštalácii. Polypropylén nehrdzavie, a preto je odolný. Kotol je potrubím s takýmito rúrkami zváraný za tepla pomocou špeciálnej spájkovačky. Nemrznúca zmes sa nekombinuje dobre s polypropylénom, preto sa ako chladiaca kvapalina s takým pásikom používa voda.

Výber miesta montáže

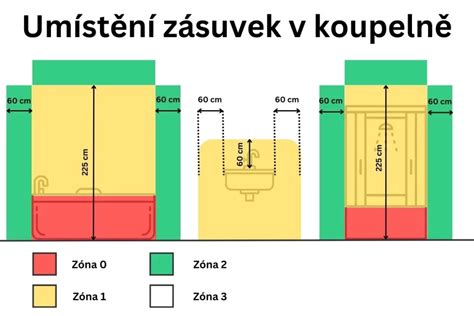

Pri každom type radiátora pri jeho umiestnení do kúpeľne záleží na spôsobe pripojenia, najmä ak plánujete kombinovať napojenie na vykurovaciu sústavu s použitím elektrickej vykurovacej tyče. Odporúča sa, aby radiátory boli montované na vonkajšej stene, pod oknom, mimo ventilátorov alebo ventilátorov, čo by mohlo spôsobiť únik príliš veľkého množstva tepla. Kúpeľňový radiátor však môžete nainštalovať tam, kde je to potrebné (berúc do úvahy bezpečnostné otázky): na stenu vedľa vane, vedľa toalety alebo sprchového kúta (z ktorého je ľahšie dostať sa na uterák). Vo väčších kúpeľniach môžete byť v pokušení umiestniť na radiátor ďalšiu stenu, ktorá napríklad oddeľuje toaletu a kúpeľňu. Toto umiestnenie by sa malo zvážiť pred umiestnením priečky, pretože je potrebné nielen odobrať potrubia, ale tiež prispôsobiť konštrukciu steny hmotnosti radiátora (obyčajná sadrokartónová priečka nebude fungovať).

Montáž úchytov a vykurovacej tyče

1. V balení by ste mali nájsť úchyty a zodpovedajúce puzdrá. Rozdeľte ich. Jednu dvojicu namontujte medzi dvojicu priečok v hornej časti rebríka, druhým párom úchytov potom osadíte medzeru medzi dvojicou priečok v spodnej časti rebríka.
2. Zvoľte, ktorá strana rebríka bude umiestnená bližšie zásuvke. Do stĺpika na bližšej strane potom naskrutkujte do spodného otvoru vykurovaciu tyč s termostatom. Na druhú stranu tejto stojky naskrutkujte záslepku. Funkciou vykurovacej tyče je zahriať kvapalinu vo vnútri nástenných vykurovacích telies pripojených do elektrickej siete. Tým zaistíme v kúpeľni príjemné teplo. Vykurovaciu tyč nájdeme aj pri kúpeľňových rebríkoch, ktoré je možné pripojiť k ústrednému kúreniu.
3. Najprv zmerajte vzdialenosť medzi úchytmi. Ak vzdialenosti jednotlivých úchytov od bočných stĺpikov rebríka súhlasia, môžete ich dotiahnuť napevno.

Príprava na vŕtanie a upevnenie

4. Pred vŕtaním sa uistite, že v okolí otvorov na upevnenie kúpeľňového rebríka nevedie elektroinštalácia, vodovodné či odpadové potrubie, ktoré by mohli byť vŕtaním poškodené. Na stene si zakreslite ceruzkou značky na vŕtanie. Použite pritom vodováhu, nech vaše nástenné výhrevné teleso visí rovno. Ak vŕtate do kachličiek, začnite najskôr bez príklepu a pokračujte s príklepom v momente, keď vrták prejde obkladom a dostane sa k murivu. Do dier vložte rozperky. Upevnite puzdrá úchytov tak, aby ste nimi mohli hýbať, kým nebudete mať istotu, že do nich úchyty vkĺznu, čo si overíte tým, že vykurovacie teleso do úchytov skúšobne zavesíte.

Plnenie nemrznúcou zmesou a odvzdušnenie

5. Pripravíte si roztok teplonosnej nemrznúcej zmesi a destilovanej vody. Pomer oboch zložiek záleží na type nemrznúcej zmesi, v priemere sa ale pohybuje okolo 1:1. Touto zmesou naplňte rebrík, avšak majte na pamäti, že teplom sa tekutiny rozpínajú, preto nie je možné naplniť rebrík po okraj. Ak máte hotovo, namontujte odvzdušňovací systém na hornú časť kúpeľňového rebríka. Ak ste elektrický kúpeľňový radiátor nekúpili už naplnený, budete potrebovať na jeho naplnenie špeciálnu teplonosnú nemrznúcu zmes, ktorá umožňuje bezpečnú bezproblémovú prevádzku a chráni radiátor pred koróziou alebo zamrznutím. Táto kvapalina sa v pomere mieša s destilovanou vodou, aby ste dosiahli požadovanú teplotu tuhnutia. Použiť sa dá aj demineralizovaná voda.

Elektrické zapojenie a testovanie

6. Pripevnite predné krytky a spojte puzdrá úchytov s úchytmi na rebríku. Zapojte zástrčku kábla do zásuvky a vyskúšajte, či kúrenie funguje. Teplotu regulujete termostatom.

Časté chyby a dôležité tipy

• Pri spodnom pripojení doskového ohrievača nezabudnite pripojiť prívodné potrubie zvnútra a vypúšťacie potrubie zvonka. Vďaka tomu udržujete vykurovací výkon prístroja konštantný.
• Aby ste sa vyhli strate vykurovacieho výkonu pri bočnom pripojení, nezabudnite pripojiť prívodné potrubie v hornej časti chladiča a výstupné potrubie - v spodnej časti.
• Ak máte v úmysle vysušiť uteráky alebo odev na ohrievači v kúpeľni (ktoré znižujú prenos tepla), zvoľte model s 20-25% vyššou spotrebou, ako je vypočítaná hodnota. V opačnom prípade bude miestnosť zohriata a pohodlie pri používaní sa výrazne zníži.
• Získajte správnu montážnu súpravu, ktorá vám pomôže zavesiť a efektívne pripojiť chladič. V závislosti od typu a modelu môže obsahovať: montážne konzoly, vetraciu zátku, záslepku, podložky, tesnenia, skrutky, hmoždinky atď.
• Ak si budete elektrický vykurovací rebrík kupovať, odporúčame vybrať typ, ktorý je pripravený na okamžité použitie - teda naplnený nemrznúcou kvapalinou a osadený elektrickou vykurovacou tyčou. Na vás zostane len jeho pripojenie na stenu a zapojenie do zásuvky.
• Pri montáži sa riaďte pokynmi výrobcu, pretože radiátory môžu mať rozdielne uchytenie podľa veľkosti a prevedenia.
• Pri výbere kúpeľňového radiátora zohľadnite aj príslušenstvo, ktoré zvýši jeho efektivitu a komfort. Často zákazníci k rebríku do kúpeľne kupujú napríklad termostaty, ktoré umožňujú reguláciu teploty a šetria energiu.
