Charakteristika elektrických kotlov Protherm
Základné vlastnosti a určenie
Elektrické kotly Protherm sú určené na vykurovanie rodinných domov, bytov, kancelárií či prevádzok a slúžia ako priamy zdroj tepla. Vďaka svojmu závesnému prevedeniu umožňujú aj prípravu teplej vody v externom zásobníku. Kotly disponujú funkciou automatického odopínania výkonových stupňov v závislosti na aktuálnom zaťažení domovej elektrickej siete, čím predchádzajú preťaženiu. Je tiež možné ich využiť ako súčasť akumulačného alebo zmiešaného vykurovacieho systému.
Ovládací panel poskytuje prehľadné zobrazenie teploty, okamžitého výkonu kotla a tlaku vo vykurovacom systéme. K kotlu Protherm je možné pripojiť externý zásobník alebo bojler na ohrev úžitkovej vody (TÚV).
Technické parametre a výkon
Kotol Protherm Ray dokáže regulovať svoj výkon od 1 kW až po 28 kW, pričom číselné označenie kotla (napr. 6 kW, 12 kW, 18 kW, 21 kW, 28 kW) znamená jeho maximálny výkon. Regulácia výkonu kotla je možná plynule v rozsahu od 1 kW až do 28 kW, pričom regulácia prebieha po jednom stupni.
Pri výbere vhodného výkonu kotla je dôležité zohľadniť veľkosť vykurovanej plochy, stupeň zateplenia budovy a požadovanú teplotu. Pre ilustráciu:
- Pre vykurovanie rodinného domu s plochou 120 m² sa zvyčajne odporúča kotol s výkonom okolo 12 kW.
- Pre dom s plochou 150 m² sa odporúča kotol s výkonom okolo 15 kW.
- V prípade novostavby triedy A1 s plochou do 100 m², kde je polovica plochy vykurovaná podlahovým kúrením a zvyšok klasickými radiátormi, sa môže odporúčať výkon okolo 10-12 kW.
Bezpečnostné a konštrukčné prvky
V rámci štandardnej výbavy kotol obsahuje všetky dôležité bezpečnostné prvky, ako sú:
- Poistný ventil
- Odvzdušňovací ventil (automatický odvzdušňovací ventil pre dokonalé odvzdušnenie)
- Vysokoúčinné čerpadlo (s nízkou spotrebou elektrickej energie a reguláciou otáčok)
- Expanzná nádoba (napr. s objemom 8 litrov)
- Ochrana proti preťaženiu siete (pri detekcii preťaženia automaticky zníži výkon)
- Bezpečnostná tepelná poistka proti prehriatiu
- Protimrazová ochrana (aktivuje čerpadlo pri poklese teploty vykurovacej vody pod +5 °C)
- Ochrana proti zablokovaniu čerpadla (pri dlhšej odstávke)
Inovatívnym prvkom, ktorý je inštalovaný v konštrukcii elektrických kotlov Protherm, je čerpadlo s automatickým ventilom na odvádzanie vzduchu. Zariadenie má tiež indikátor tlaku.
Výhody a ekologické aspekty
Elektrické kotly Protherm sa vyznačujú jednoduchým a nenáročným ovládaním, ktoré je zabezpečené mikroprocesorovým riadením. Zabudované vysokoúčinné čerpadlo zaisťuje rýchle zohriatie radiátorov. Elektrické vykurovanie s kotlami Protherm Ray je považované za čisté, bezpečné a nehlučné. V dobre zaizolovaných domoch s nízkymi tepelnými stratami je elektrické kúrenie ekonomicky výhodné, pretože nedochádza k samovoľnému odvetrávaniu a úniku tepla komínom ako pri iných typoch vykurovania.
Vďaka plynulej modulácii, resp. postupnému spínaniu výkonu, nedochádza pri zapínaní elektrokotla k nežiaducim výkyvom v elektrorozvodnej sieti, čo umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch. Hlavnou výhodou plynulej modulácie kotla je postupné spínanie alebo odpájanie jednotlivých vykurovacích špirál, čo v konečnom dôsledku znamená predĺženie životnosti kotla, najmä vďaka rovnomernému rozdeleniu spínacích cyklov medzi jednotlivé vykurovacie špirály. Použitie kvalitnej izolácie prispieva k nízkej hlučnosti, čo umožňuje inštaláciu aj v obytných priestoroch.
Inštalácia elektrického kotla Protherm
Všeobecné požiadavky na inštaláciu
Inštaláciu, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou, vyškolená a registrovaná výrobcom. Táto osoba je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Kotol spolu s príslušným vybavením musí byť inštalovaný a používaný v súlade s projektovou dokumentáciou, príslušnými platnými zákonmi a technickými predpismi a pokynmi výrobcu. Kotol musí byť namontovaný iba v špeciálne navrhnutých priestoroch.
Pred inštaláciou skontrolujte neporušenosť a úplnosť dodávky a uistite sa, že typ kotla je podľa svojich vstupných parametrov (uvedených na typovom štítku) vhodný na prevádzku v danej oblasti (napr. napätie elektrickej siete).
Pripojenie k elektrickej sieti
Kotly s výkonom 6 a 9 kW je možné pripojiť k jednofázovej sieti pomocou spojovacieho mostíka, ktorý je súčasťou súpravy vybavenia a spája fázy vodičov na svorkovnici. Pre vyššie výkony je zvyčajne potrebné trojfázové pripojenie.
Pre napájanie je potrebné položiť samostatný napájací kábel. Na vstupe je inštalovaný spínač, ktorý prerušuje dodávku prúdu. Všetky pripojovacie body musia byť uzemnené.
Príklad pripojenia pre Protherm RAY 12 KE (12 kW):
- Trojfázové pripojenie: 3 x 400V / 230V AC
- Minimálny prierez prívodného kábla: 5 x 2,5 mm²
- Požadovaný istič pre kotol: 20 A
Ak má dom 3 fázy 3x5 kW a jedna z fáz je znížená, kotol nemusí fungovať. Môže pracovať na dvoch fázach, ale klesne maximálny výkon o tretinu. Ak dôjde k prerušeniu fázy, z ktorej je napájaný ovládací prvok, jednotka samozrejme zhasne. Pre spoľahlivú prevádzku sa odporúča napájať ho cez relé pre výber fázy (akýsi ATS).
Hydraulické pripojenie a systémové aspekty

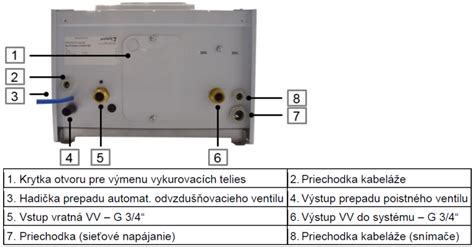

Zariadenie sa zavesí na stenu pomocou skrutiek. Následne sa pripoja potrubia k vykurovaciemu potrubiu. Pri dodatočnej inštalácii kotla je v mieste jeho pripojenia často inštalovaný trojcestný ventil.
Možnosti pripojenia:
- Pripojenie radiátorov s termostatickými hlavicami
- Pripojenie malých radiátorov s termostatickými hlavicami
- Pripojenie malých radiátorov s elektrickým ovládaním

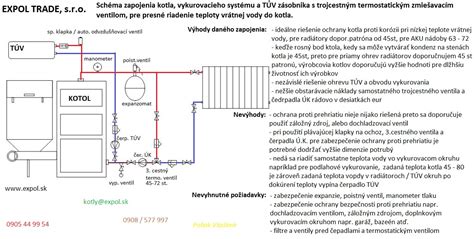

Pre prípravu teplej úžitkovej vody (TÚV) je k kotlu Protherm Ray možné pripojiť externý zásobník s nepriamym ohrevom. Toto pripojenie vyžaduje trojcestný prepínací ventil a snímač teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo). Nepriamoohrevný zásobník na ohrev TÚV je ku kotlu možné pripojiť aj dodatočne, keďže si to vyžaduje iba minimálne úpravy.
Umiestnenie a rozmery
Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn, alebo sa zvykne tiež využívať ako záložný zdroj k hlavnému zdroju tepla.
Pokiaľ ide o vzdialenosť od stropu, v návode na inštaláciu elektrického kotla Protherm Skat 12 kW sa uvádza vzdialenosť 700 mm od stropu od hornej časti kotla. Tento priestor je dôležitý pre servis, najmä pri výmene vykurovacích telies, ktoré sa vyťahujú nahor. Dostatočná vzdialenosť by mala byť aspoň 40-50 cm.
Rozmery elektrického kotla RAY 12 KE:
- Výška: 740 mm
- Šírka: 410 mm
- Hĺbka: 310 mm
- Hmotnosť bez vody: 24 kg
Uvedenie kotla do prevádzky
Príprava systému a odvzdušňovanie
Po inštalácii vykurovacieho systému a kotla je potrebné systém naplniť a odvzdušniť. Pre spustenie jednotky otvorte kohútik prívodu vody a priveďte tlak v systéme na približne 2 atm.
Pre správne odvzdušnenie postupujte nasledovne:
- Trvalo otvorte odvzdušňovací otvor na čerpadle (pár otočení uzáveru).
- Vypustite vzduch z výmenníka tepla kohútikom cez priehľadnú hadičku, ktorá je vyvedená do fľaše.
- Spustite zariadenie na 10-20 sekúnd.
- Vypnite kotol a opäť odvzdušnite cez kohútik.
- Spustite zariadenie na pár minút, potom ho vypnite a znovu odvzdušnite.
- Ak z trubice vychádza nemrznúca zmes (alebo voda) bez bubliniek, môžete trvale zapnúť kotol a ísť vytlačiť vzduch z radiátorov cez Mayevského kohútik.
- Po dni skontrolujte, či v nemrznúcej zmesi z tuby stále nie sú bubliny.
- Po 3-4 dňoch opäť prejdite cez radiátory, uvoľnite vzduch. Po týždni to opakujte znova.
- Nikdy nezatvárajte vetrací otvor na čerpadle. Pri čerpaní môže z armatúry vytiecť voda, preto niečo pod ňou nahraďte.
Systém bude pravdepodobne potrebné doplniť na určitý tlak po odvzdušnení. Ak používate PP rúry, odporúča sa neprekračovať teplotu 75 °C, aj keď je možné nastaviť vyššie hodnoty pre extrémne nízke vonkajšie teploty.
Počiatočné spustenie
Uvedenie kotla do prevádzky po inštalácii je možné vykonať iba špecialista zo špecializovanej organizácie certifikovanej spoločnosťou Protherm. Pracovník servisnej organizácie uvádzajúci kotol do prevádzky je povinný oboznámiť užívateľa s bezpečnostnými opatreniami pri údržbe zariadení a riadení prevádzky kotla, ako aj s operáciami, ktoré môže užívateľ vykonávať nezávisle a ktoré vyžadujú kvalifikovaného špecialistu.
Ovládanie a regulácia
Možnosti regulácie výkonu
Elektrické kotly sú vybavené elektronickým ovládaním s funkciou plynulej modulácie výkonu. Táto funkcia umožňuje presné nastavenie výkonu v stupňoch, čím sa zabezpečuje rovnomerné zaťažovanie vykurovacích telies a predlžuje sa tak životnosť kotla. Nastavenie sa vykonáva pomocou dvoch spínačov alebo prostredníctvom elektronickej regulácie, ktorá poskytuje funkciu regulácie výkonu a krokového vypínania. Zároveň je poskytnuté oneskorenie pri zapnutí stupňov ohrevu, ktoré sa rovná približne 20 sekundám, čo zabraňuje vzniku silných rázov napätia.
Ak nie je nastavený minimálny výkon kotla, bude kotol pracovať iba na najnižšom výkone. Pre ohrev TÚV sa výkon reguluje automaticky, nie je regulovateľný užívateľom (vždy plný výkon). Pri vyššom výkone zariadenie rýchlejšie zohreje vodu. Čo je ekonomickejšie (dlhšie kúrenie so slabším zariadením alebo rýchlejšie so silným), je potrebné zvážiť.
Typy termostatov a externá regulácia
Kotol Protherm Ray podporuje ovládanie prostredníctvom trojfázového regulátora. K elektrokotlu je možné pripojiť:
- Ekvitermický izbový termostat Protherm Thermolink P alebo ekvitermické čidlo, ktoré sa napája priamo do kotla. Tieto regulácie umožňujú prispôsobiť vykurovanie aktuálnym poveternostným podmienkam.
- WiFi/Smart termostaty, ktoré umožňujú diaľkové ovládanie pomocou mobilnej aplikácie. Sú ideálnou voľbou pre chaty alebo objekty, kde sa nevyskytuje pravidelná prítomnosť.
- Použitie systému spínania prostredníctvom hromadného diaľkového ovládania (HDO) umožňuje prevádzku kotla v nízkej tarife elektrickej energie, čím sa výrazne znižujú prevádzkové náklady.
Bezpečnostné upozornenia a údržba
Dôležité bezpečnostné pravidlá
- Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody.
- Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu.
- Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky elektrokotla.
- Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov.
- Opravy a údržbu elektrického kotla smú vykonávať iba oprávnené organizácie určené výrobcom.
- Za škody vzniknuté nenáležitým, resp. neprimeraným zaobchádzaním s výrobkom výrobca neručí.
- Výrobca nezodpovedá za škody spôsobené použitím neoriginálnych náhradných dielov.
- V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.
- Neodstraňujte ani nepoškodzujte označenia alebo nápisy na kotle.
- Originálny obal kotla pre prípad možnej prepravy uschovajte neporušený až do uvedenia kotla do prevádzky.
- V prípade dlhšieho odstavenia kotla sa odporúča vyprázdniť ho a odpojiť od napájania.
Odporúčaná údržba
Elektrické kotly Protherm Ray si nevyžadujú takmer žiadnu údržbu. Pravidelná kontrola bezpečnostných prvkov a prípadné čistenie by mali byť vykonávané servisným technikom. V prípade akýchkoľvek porúch kontaktujte iba špecializovanú servisnú organizáciu - neprofesionálna neoprávnená manipulácia môže mať vplyv na záruku na zariadenie.
Časté otázky a riešenie problémov
Výber výkonu kotla
Koľko kW elektrický kotol potrebujem na 120 m² obytnej plochy?
Pre 120 m² obytnej plochy sa zvyčajne odporúča kotol s výkonom okolo 12 kW, ale presný výkon závisí od stupňa zateplenia domu a požadovanej teploty. Pre nezateplený byt o rozlohe 70 m² s piatimi radiátormi a existujúcim elektrickým kotlom s výkonom okolo 9 kW sa ako vhodná voľba javí kotol RAJA 9K.
Tlak v systéme
Kotol Proterm Skat 14 kW: Na displeji sa zobrazuje 4,5 baru, zatiaľ čo mechanický tlakomer je 1,1 - 1,2. Čo robiť?
Existujú dva spôsoby riešenia:
- Ak sa inštalácia a uvedenie do prevádzky uskutočnili úradne, uplatnite reklamáciu u predajcu alebo inštalatéra.
- Ak sa všetko robilo nezávisle, potom je pole možností širšie:
- Nerobte si starosti, ak mechanický tlakomer a bezpečnostný ventil fungujú správne.
- Skontrolujte kvalitu napájacieho zdroja. Možno niektoré interferencie spôsobujú chyby v meraniach.
- Vymeňte snímač tlaku. Ak to nepomáha, môže byť problém s riadiacou doskou (môže pravidelne zlyhávať, nesprávne spracovávať údaje prijaté zo snímača).
- Pozvite autorizovaný servis na diagnostiku.
Mechanický tlakomer slúži pre vizuálnu kontrolu, keď zariadenie nie je pripojené k elektrickej sieti. Na obsluhu vám stačí elektronické menu prístroja.
Chyby a poruchy
Porucha elektrického kotla Proterm Skat 28 kW. Chyba F20 sa objavila a zariadenie sa nezapne. Aké sú dôsledky?
Skontrolujte poistky. K dispozícii sú 2,80 mA a 1,6 A. Ak ste skratovali svorku snímača s tlačidlom, mohlo to spôsobiť spálenie poistiek.
Napájanie a fázová citlivosť
Ak je dom pripojený na 3 fázy 3x5 kW a jedna z fáz sa zníži, bude zariadenie fungovať na zvyšných dvoch?
Môže pracovať na dvoch fázach, ale ak dôjde k prerušeniu fázy, z ktorej je ovládací prvok napájaný, jednotka zhasne. Pri dvoch fázach klesne maximálny výkon o tretinu. Aby zariadenie nezhaslo pri výpadku napájania riadiacej dosky, je lepšie napájať ho cez relé pre výber fázy (ATS).
Pripojenie externého ohrievača TÚV
Mám pripojený kotol na nepriame vykurovanie Hajdu STA 300 C, ale neviem nastaviť teplotu teplej vody. Z akého dôvodu jednotka nemusí vidieť kotol?
Skontrolujte umiestnenie snímača teploty - pravdepodobne je uviaznutý na nesprávnom mieste. Vykurovací systém bol spustený normálne, nastavený a bol vytlačený vzduch. Radiátory dobre vykurujú, žiadny problém. Trojcestný ventil je vo svojej polohe zapnutý, snímač je pripojený, ale jeho drôt je predĺžený o 10 metrov drôtom s prierezom 0,7 mm². Takéto predĺženie a malý prierez drôtu môžu byť problémom, čo môže ovplyvniť presnosť merania snímača.
