Zadné odvetrávanie a rekuperácia: Kľúč k zdravému a energeticky efektívnemu bývaniu

Dnešné domy sa vyznačujú vynikajúcimi tepelnoizolačnými vlastnosťami a vysokou tesnosťou, čo predstavuje výzvu pre tradičné prístupy k vetraniu a komínovým systémom. Pre zabezpečenie zdravého vnútorného prostredia a energetickej efektivity je nevyhnutné venovať pozornosť nielen výberu komína, ale aj integrácii systémov riadeného vetrania, ako je rekuperácia.

Moderné domy a výzvy v oblasti vetrania a komínov

Tesnosť stavieb a jej dôsledky

Dnešné domy majú vynikajúce tepelnoizolačné vlastnosti, ktoré dosahujú aj tým, že sú veľmi tesné. Preto sa výber komína dnes nezužuje len na to, aké spotrebiče naň chceme napojiť alebo akú výšku má mať. Dnes riešime problém, ako zabezpečiť komín tak, aby náš dom zvládol blower door test, umožnil napojenie všetkých spotrebičov a pri tom všetkom bol aj bezpečný. Blower door test slúži na overenie tesnosti stavby.

Je logické, že všetky novopostavené domy, stavajúce sa už na úrovni pasívnych, budú dobre izolované a tesné. Vďaka tejto tesnosti však zároveň bránia dostatočnej výmene vzduchu, čo je potrebné riešiť.

Vplyv zadného odvetrávania komína na energetickú účinnosť a bezpečnosť

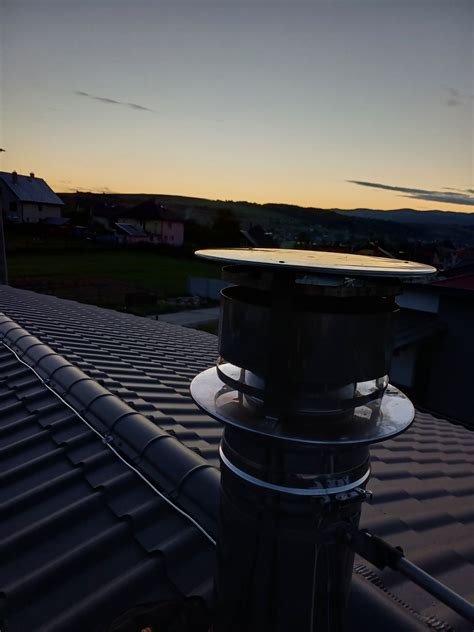

Do takýchto domov je vhodný iba komín bez zadného odvetrávania. Zadné odvetrávanie spája interiér s exteriérom, odvádza vlhkosť z komína a zároveň ho ochladzuje počas prevádzky. Tento prvok však vytvára aj miesto tepelných strát. Maroš Plško zo spoločnosti Schiedel varuje: „Pri upchatí zadnej mriežky môžu nastať dve veci.“ Pokus o „upchatie“ odvetrávania - mriežky na komíne - s cieľom zlepšiť výsledky blower door testu, vystavuje obyvateľov nebezpečenstvu prieniku vlhkosti z komína do interiéru alebo vznietenia konštrukcií v okolí komína.

Pre komíny platí, že ich vyústenia musia byť vyššie ako výfuky, čím je zabezpečený absolútne postačujúci rozptyl. Účinok kondenzátu na strechu z výfuku namiesto komína je pre strechu devastačný. Ak plánujete mať dom s rekuperáciou, jednoznačne by ste mali siahnuť po komíne bez zadného odvetrania, pretože tento otvor v päte komína môže jej činnosť absolútne znehodnotiť.

Optimálne riešenia pre komíny v energeticky úsporných domoch

Ideálne by bolo, keby sa konštrukcia šachty komína využila na prívod vzduchu do spotrebiča - kotla, kozubovej piecky, kozuba alebo kachieľ. Podľa slovenských noriem síce nie je nutné realizovať externý prívod vzduchu ku kozubu alebo ku kotlu na tuhé palivo, no niektorí to riešia prívodom vzduchu cez otvor v stene alebo z neobývaného podkrovia.

Ak staviate dom, vyberte si komín s pridruženou šachtou, ktorá slúži na prívod vzduchu. Spotrebiče na tuhé palivá potom môžu pracovať nezávisle od interiérového vzduchu, čo rozširuje použitie a univerzálnosť komína. Prípojka spaľovacieho vzduchu zo šachty sa môže realizovať počas výstavby alebo dodatočne.

Pri stavbe energeticky úsporného domu je veľmi dôležité prerušenie tepelných mostov najmä v časti komínovej päty a v mieste prechodu komína izolačnou vrstvou strechy. Voľte preto komín, ktorý má deliaci izolačný prvok ako pre spodnú, tak aj vrchnú časť komína. Parozábrana by mala byť po celej ploche stropu pod izolačnou vrstvou a teda aj v okolí komína.

Komín musí byť v rovine strechy staticky zabezpečený proti pádu pod vplyvom vetra. To znamená ho bezpečným a overeným spôsobom fixovať medzi krokvami.

Rekuperácia: Komplexné riešenie riadeného vetrania

Princípy a fungovanie rekuperácie

Rekuperácia je jednoslovný názov pre spätné získavanie energie a je systémom riadeného vetrania. Tento princíp sa využíva pre zníženie energetickej náročnosti pri vetraní domu. Rekuperácia je proces, pri ktorom dochádza k odovzdaniu tepelnej energie medzi odvádzaným a privádzaným vzduchom. V praxi to znamená, že rekuperačná jednotka neustále odvádza z domu znehodnotený, teplý vzduch a privádza čerstvý, vonkajší vzduch.

Kúzlo sa deje vo výmenníku tepla (rekuperátore), kde odchádzajúci vzduch odovzdá svoje teplo prichádzajúcemu vzduchu bez toho, aby sa zmiešali. Vďaka tomu sa do interiéru dostáva už predhriaty (v zime) alebo predchladený (v lete) čerstvý vzduch. V tomto procese nemôže prísť k zmiešaniu prúdu privádzaného a prúdu odvádzaného vzduchu, keďže sú oddelené, čím pádom nemôže dôjsť ani k prenosu pachov. Účinnosť moderných rekuperačných jednotiek a rekuperátorov sa pohybuje medzi 60 % až 95 %. Výmenník tepla sa vyrába z hliníkových alebo plastových lamiel.

Entalpický výmenník má rovnakú funkciu, no navyše prenáša aj vlhkosť, čím prispieva k vyváženej vnútornej klíme. Je to ideálne riešenie pre situácie, keď v zimných mesiacoch môže rekuperácia interiér viac vysúšať.

Kľúčové výhody rekuperačných systémov

Dostatočne vyvetraný dom je základom pre zdravý život a komfortné vnútorné prostredie nehnuteľnosti. V dnešnej dobe, keď trávime až 90 % času v interiéri, sa kvalita vzduchu, ktorý dýchame, stáva kľúčovou pre naše zdravie a pohodu. Moderné novostavby sú síce energeticky úsporné, no zároveň takmer hermeticky uzavreté, čo bráni dostatočnej výmene vzduchu a vedie k zvýšenej koncentrácii CO₂.

Pre zdravie a kvalitu vzduchu

• Pravidelná výmena vzduchu v miestnosti je nevyhnutná pre zdravie človeka a jeho dobrý pracovný výkon. Množstvo potrebného čistého vzduchu závisí od druhu vykonávanej práce.
• Zvýšená koncentrácia CO₂ vedie k bolestiam hlavy, únave a zníženej koncentrácii. Rekuperácia zabezpečuje neustály prísun čerstvého vzduchu a zároveň odvetranie častí domu, kde vznikajú pachy a vlhkosť.
• Nadmerná vlhkosť zase vytvára ideálne prostredie pre vznik plesní, ktoré môžu spôsobovať alergie a astmu. Vetrací systém nielenže zabezpečuje výmenu vzduchu a reguláciu vlhkosti v miestnostiach, ale aj zabraňuje tvorbe plesní na miestach s malým pohybom vzduchu (rohy miestností).
• Všetok vzduch, ktorý si púšťame do domu, prechádza cez účinné vzduchové filtre. Pri pravidelnej výmene a údržbe zachytia tieto filtre až 90 % veľkých prachových častíc, peľu a nečistôt, ktoré sú v znečistenom vzduchu (pochádzajú najmä z dopravy a spaľovania fosílnych palív). To je výhodné pre alergikov a astmatikov, keďže zamedzuje vstup hmyzu a peľu.
• Rekuperácia prináša kvalitný spánok bez prebúdzania sa s bolesťou hlavy v „zatuchnutej“ spálni. Znižuje sa aj výskyt roztočov a škodlivých mikroorganizmov v domácnosti.

Pre energetickú úsporu

• Aby sme zabezpečili hygienickú a pravidelnú výmenu vzduchu, museli by sme náš príbytok prirodzene vetrať asi hodinu denne. Ak by sme na vetranie používali okná, teplý vzduch by odchádzal z miestnosti bez úžitku von, čo by viedlo k strate veľkého množstva tepla (viac ako 50 %).
• Vysoká účinnosť rekuperačnej vetracej jednotky pri spätnom získavaní tepla znižuje náklady na vykurovanie až o 30 % (v niektorých prípadoch až 50 %).
• Rekuperačná jednotka potrebuje minimálne množstvo energie na svoju prevádzku, napríklad elektrický ventilátor len 150 W.

Pre komfort bývania

• Rekuperácia prináša komfort bez kompromisov, pretože nemusíte neustále otvárať a zatvárať okná. Napriek tomu, okná môžete otvárať kedykoľvek chcete.
• Zabráni veľkým výkyvom teploty, ktoré sú prítomné pri klasickom vetraní oknami, a pomáha zabezpečiť príjemné ovzdušie.
• Rastúce letné teploty idú ruka v ruke s potrebou chladiť váš domov. V letnom období môžeme rekuperačnú jednotku použiť ako prírodnú klimatizáciu v spojení so zemným kolektorom. Ventilátor rekuperačnej jednotky vháňa vzduch zo zemného kolektora do obytných priestorov, ktoré sú tak klimatizované s takmer nulovými nákladmi. Čerstvý vzduch je možné ochladiť a privádzať do miestnosti pre zníženie teploty aj v rámci rekuperačnej jednotky.

Typy rekuperačných systémov

Výber typu rekuperačného systému závisí od špecifických potrieb a možností budovy.

Centrálna rekuperácia

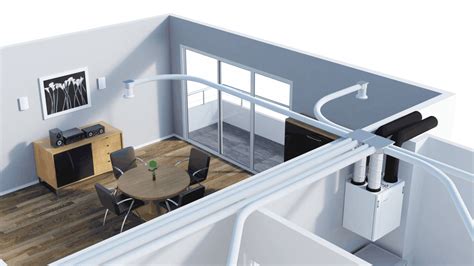

Centrálny vetrací systém je založený na výmene vzduchu prostredníctvom potrubia vedúceho do všetkých potrebných miestností. Vetracia jednotka sa umiestňuje v technickej miestnosti. Potrubia sú skryté v strope, podlahe alebo stene, pričom na každom mieste sú viditeľné len výustky vzduchu. Výmena vzduchu je zabezpečená automatickou prevádzkou centrálnej rekuperačnej jednotky.

Správne dimenzované potrubia a riadená prevádzka obmedzujú hluk spôsobený prúdiacim vzduchom. Navyše nároční obyvatelia si môžu dať nainštalovať do potrubia vo vybraných miestnostiach tlmiče hluku. Inštalácia centrálneho potrubného systému sa robí pomocou kruhového alebo plochého potrubia. Centrálna rekuperácia je zložitejšia na inštaláciu, pretože potrebuje potrubné rozvody pre svoje vstupy a výstupy.

Decentrálna (lokálna) rekuperácia

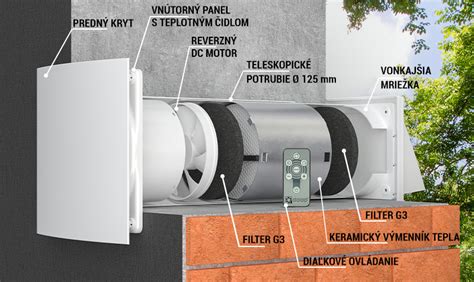

Decentrálny vetrací systém neobsahuje rozvodné potrubia do jednotlivých miestností. Tento typ rekuperácie slúži iba pre jednu miestnosť. Na jeho inštaláciu je potrebné mať v obvodovej stene otvor vhodnej veľkosti na montáž decentrálnej rekuperačnej jednotky. Ventilátory sa striedajú, nasávajú čerstvý vzduch alebo vyfukujú odpadový vzduch. Na prevádzku vetracieho zariadenia musí byť k dispozícii elektrické napätie (230 V), ktoré poháňa tiché, úsporné ventilátory, plynule regulujúce prívod čerstvého vzduchu v závislosti od kvality vzduchu v miestnosti.

Jednoduchším variantom pre vetranie rekonštruovaných budov je decentrálny (lokálny) vetrací systém, pri ktorom prebieha výmena vzduchu pomocou niekoľkých malých jednotiek priamo cez vonkajšiu stenu.

Plánovanie a inštalácia: Na čo myslieť

Rekuperácia už dávno nie je luxusom, ale štandardom moderného a zdravého bývania. S rekuperáciou je potrebné počítať už v projektovej fáze.

1. Analýza budovy: Základom úspešnej realizácie je vykonanie analýzy budovy, ktorá ukáže, aký najvhodnejší typ rekuperácie zvoliť (potreba dimenzovania rozvodov a výustiek, aby bol dom v rovnotlaku). Dostatočné množstvo čerstvého vzduchu na bežný rodinný dom je okolo 200 m³/h.
2. Umiestnenie jednotky: Ideálne pre umiestnenie rekuperačnej jednotky je technická miestnosť, pokiaľ možno čo najviac vzdialená od jednotlivých izieb.
3. Rozvody vzduchu: Rozvody riadeného vetrania sa najčastejšie vedú v sadrokartónovom podhľade, v podlahe, v železobetónovom strope alebo v tepelnej izolácii strechy. Dôležité je tiež myslieť na správne umiestnenie prívodných a odvodných ventilov. Pred samotnou inštaláciou treba myslieť aj na prestupy cez konštrukcie stavby pre rozvody rekuperácie. Pri montáži rekuperačnej jednotky vedieme 2 potrubia (prívod a odvod) do exteriéru a 2 potrubia do interiéru. Odvodové potrubia sú vedené z priestoru, kde chceme vzduch odsávať (kuchyňa, WC, kúpeľňa) do rozdeľovača a následne cez rekuperačnú jednotku do exteriéru. Interiérové prívodové potrubie je vedené do rozdeľovača, z rozdeľovača je vedené antibakteriálne potrubie (na privádzanie čerstvého vzduchu) do každej obytnej miestnosti. To je ukončené pretlakovým boxom s tzv. výustkou, ktorú vidíte napr. na strope. Tieto výustky sú k dispozícii v rôznych materiálových a dizajnových prevedeniach.
4. Odborná realizácia: Celková inštalácia rekuperačnej jednotky môže byť v niektorých prípadoch zložitý proces, preto odporúčame osloviť s realizáciou firmy, ktoré sa primárne zameriavajú na celkovú montáž a sú schopné aj poradiť a vybrať tú najlepšiu variantu.
5. Výber jednotky: Pri výbere rekuperačnej jednotky je dôležité sledovať viac kritérií (typ tepelného výmenníka, účinnosť a výkon, či sa jedná o aktívnu alebo pasívnu rekuperáciu, možnosť ovládanie jednotky, ako často je realizovaný servis a pod.). Na slovenskom trhu sa medzi popredných výrobcov rekuperácií radia firmy ako Brink, Viessmann, Paul, Komfovent, Zehnder. Náklady spojené so samotnou montážou rekuperácie sú vyššie, pre rekuperáciu je potrebné sa rozhodnúť buď počas výstavby alebo počas rekonštrukcie.

Pokročilé funkcie a ovládanie rekuperačných jednotiek

Moderné rekuperačné jednotky ponúkajú rôzne funkcie pre optimalizáciu komfortu a účinnosti:

• By-pass: Funkcia by-passu je premostenie, ktoré vynechá rekuperačný výmenník. Používa sa v lete, keď je potreba urýchliť výmenu vnútorného teplého vzduchu za chladnejší vzduch z vonkajšieho prostredia v letnej noci. Tým sa do domu dostane vzduch o rovnakej teplote, ako je vonku. Podľa niektorých názorov má by-pass väčší význam pre zníženie tlakovej straty a odľahčenie ventilátorom.
• Konštantný prietok (CF - Constant Flow): Ventilátory s funkciou konštantného prietoku reagujú na zaťaženie (napr. zanesenie filtrov) a automaticky udržujú nastavený prietok vzduchu, čo je bežná záležitosť u všetkých výrobcov lepších jednotiek.
• Prívod vzduchu pre spotrebiče: Ak plánujete krb, musí mať externý prívod vzduchu, aby nenasával kyslík z miestnosti. Ideálne je to spojiť s komínovou šachtou.

Moderné rekuperačné jednotky sa bežne ovládajú cez mobilnú aplikáciu alebo pomocou jedného centrálneho ovládača, ktorý sa umiestňuje na vhodné miesto v dome. Okrem automatického programovania vetrania ponúkajú aj možnosť nárazového, zvýšeného vetrania. To sa aktivuje samostatnými tlačidlami umiestnenými napríklad na WC, v kúpeľni alebo v kuchyni. Tieto tlačidlá spustia zvýšený odťah na nastavený časový úsek a výkon, a to aj v prípade, že je jednotka v stand-by režime (nevietra, ale je zapojená do siete).

Ovládačom sa nastavujú všetky parametre, ako celkový objem vzduchu, automatické vetranie a nárazové vetranie pre jednotlivé vstupy (WC, kúpeľňa, sprcha, kuchyňa), vrátane zpoždenia náběhu, dĺžky doběhu a intenzity vetrania. U vypínačov (nie tlačidiel) je nevýhoda, že ak ich zabudnete vypnúť, vetrajú stále. Nevýhoda tlačidiel je zase opačná, že vetrajú iba po dobu doběhu. Tu si to každý musí individuálne určiť.
