Trojcestný ventil je kľúčovým riadiacim komponentom v systémoch dopravy tekutín. Jeho hlavné funkcie zahŕňajú vypínanie, reguláciu, odklonenie toku, zabránenie spätnému toku, stabilizáciu napätia, odklonenie alebo prepad. Tieto ventily sú navrhnuté na reguláciu prietoku rôznych typov médií, ako je vzduch, voda, para, rôzne korozívne látky, bahno, olej, tekuté kovy a dokonca aj rádioaktívne médiá.
Princíp fungovania trojcestného ventilu
Trojcestné ventily sa primárne delia na dva typy podľa ich konštrukcie a funkcie: typ L a typ T.
Trojcestný ventil typu L
Trojcestný ventil typu L je primárne určený na distribúciu prietoku. Jeho princíp fungovania je založený na pripojení jedného vstupu a dvoch výstupov, alebo naopak, dvoch vstupov a jedného výstupu, pričom tok je usmerňovaný medzi týmito portami. Tento typ ventilu má zvyčajne obojstranné sedlo ventilu.
Trojcestný ventil typu T
Trojcestný ventil typu T je konštrukčne zložitejší a ponúka širšie možnosti využitia, vrátane funkcie zmiešavania alebo rozdeľovania prietoku. Má švorstranné sedlo ventilu, čo umožňuje presnejšiu reguláciu. Typ T sa ďalej delí na:
- Konfluentný trojcestný ventil typu T: Tento typ má dva vstupy a jeden výstup. Je vhodný pre situácie, kde dochádza k zmiešaniu dvoch rôznych médií. V prípade, že tlak na vstupných koncoch sa líši alebo je nižší ako na výstupnom konci, je odporúčané nainštalovať pred ventil spätný ventil, aby sa zabránilo nežiaducemu spätnému toku.
- Zmiešavací trojcestný ventil typu T: Tento variant má jeden vstup a dva výstupy. Umožňuje rozdelenie prichádzajúceho média do dvoch rôznych potrubí.
Inštalácia trojcestného guľového ventilu
Pri inštalácii trojcestného guľového ventilu je dôležité postupovať systematicky, aby sa zabezpečila správna funkčnosť a zabránilo sa únikom.
Príprava pred inštaláciou
- Zhromaždenie nástrojov: Pred začatím práce si pripravte všetky potrebné nástroje.
- Príprava pracovného priestoru: Zabezpečte dostatočný priestor okolo miesta inštalácie.
- Vypnutie prívodu tekutiny: Kľúčovým krokom je vypnutie hlavného prívodu vody alebo inej tekutiny v systéme. Týmto sa predíde akýmkoľvek únikom alebo neporiadku počas inštalácie.
- Vypustenie potrubia: Po vypnutí prívodu je potrebné potrubie vypustiť, aby sa odstránila zvyšná tekutina.
- Meranie potrubí: Zmerajte potrubia, do ktorých budete ventil inštalovať, aby ste poznali ich priemer a dĺžku. Skontrolujte, či má ventil správnu veľkosť a typ pre váš systém.
- Úprava dĺžky potrubia: Ak sú potrubia príliš dlhé, použite rezačku rúr na ich skrátenie na potrebnú dĺžku. Pri rezaní nezabudnite nosiť ochranné okuliare. Po vykonaní rezu vyhlaďte okraje potrubia pilníkom.

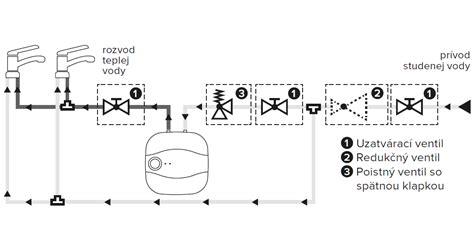

Pripojenie ventilu
- Aplikácia teflónovej pásky: Vezmite teflónovú pásku a omotajte ju okolo vonkajších závitov potrubí v smere hodinových ručičiek. Pásku aplikujte pevne a rovnomerne, približne 3-4 krát. Teflónová páska slúži ako tesnenie a pomáha predchádzať netesnostiam.
- Vyrovnanie ventilu: Vyrovnajte trojcestný guľový ventil s potrubím. Uistite sa, že porty ventilu sú správne orientované podľa vášho systému.
- Ručné dotiahnutie: Rukou dotiahnite ventil na potrubie.
- Konečné utiahnutie: Pomocou kľúča vykonajte konečné, pevné dotiahnutie ventilu.
Testovanie a riešenie problémov
- Zapnutie prívodu tekutiny: Po úspešnej inštalácii opäť zapnite hlavný prívod vody alebo tekutiny.
- Kontrola netesností: Dôkladne skontrolujte všetky spoje, či sa nevyskytujú nejaké netesnosti. V prípade zistenia netesností opäť vypnite prívod a spoje ešte mierne dotiahnite.
- Kontrola funkčnosti: Otestujte funkčnosť ventilu otáčaním rukoväte.
Možné problémy a ich riešenia:
- Netesnosti: Skontrolujte a dotiahnite spoje.
- Tuhá rukoväť: Ak sa rukoväť otáča ťažko, môže to byť spôsobené nečistotami vo ventile. Skúste systém prepláchnuť, aby ste odstránili všetky nečistoty.
Inštalácia trojcestného guľového ventilu nie je zložitá, pokiaľ postupujete podľa uvedených krokov. Je dôležité venovať pozornosť detailom, používať správne nástroje a dôkladne otestovať ventil pred jeho plným uvedením do prevádzky.
Typy trojcestných guľových ventilov
Existuje niekoľko typov trojcestných guľových ventilov, ktoré sú navrhnuté tak, aby vyhovovali rôznym špecifickým potrebám:
- Uzamykateľný guľový ventil s vypúšťaním: Ponúka možnosť uzamknutia ventilu v určitej polohe a obsahuje vypúšťací otvor.
- Plášťový guľový ventil: Tieto ventily sú vybavené plášťom okolo telesa, ktorý umožňuje ohrev alebo chladenie pretekajúcej tekutiny.
- Oblátkový guľový ventil: Ľahké ventily, ktoré sa jednoducho inštalujú medzi dve príruby.
