Vzduchotechnické hlavice a odpadové systémy: Komplexný prehľad

V minulosti sa na odvod splaškov používalo potrubie z PVC, ktoré je dobrým a trvanlivým materiálom. Avšak PVC neznesie dlhodobo teploty vyššie ako 40°C, zatiaľ čo splašky z moderných domácností môžu dosahovať teploty až 100°C. Spoľahlivé odvedenie zabezpečí HT odpadový systém vyrobený z polypropylénu.

HT odpadový systém

Bežný odpadný systém HT je dostupný v priemeroch 32, 40, 50, 70, 100, 125 a 150 mm. Sortiment zahŕňa najširšiu ponuku tvaroviek na slovenskom trhu, vrátane kombinovaných tvaroviek, ako sú kolená s odbočkami.

Montáž HT systému

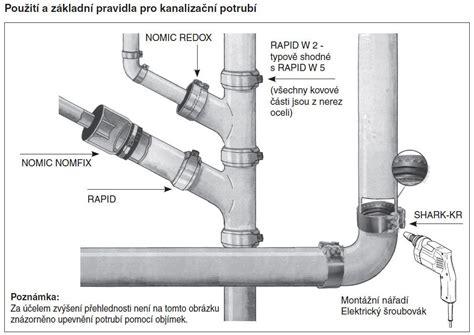

Rúry sa spájajú s tvarovkami zasunutím do hrdla pomocou tesniaceho krúžku. Pred spojením sa ostrý koniec rúry potrie mazadlom. Pri prechode zo zvislého na vodorovný odpad je možné použiť koleno s uhlom 87°. Z akustického hľadiska sa však odporúča použiť dve kolená s uhlom 45°. Najlepším riešením, aj keď priestorovo náročnejším, je použitie tzv. ukľudňujúceho kusu z HT rúry.

Vzduchotechnické hlavice

Vzduchotechnické hlavice predstavujú koncové elementy systému ventilácie, ktoré slúžia na prívod alebo odvod vzduchu. Existuje niekoľko typov, ktoré sa líšia svojím dizajnom a určením.

Typy vzduchotechnických hlavíc

• VHL (Strešná kruhová hlavica VHL): Určená pre prívod a odvod vzduchu. Vyrobená z pozinkovaného plechu, spĺňa normy EN 1506 a je tesná podľa EN 12237.
• HV (Strešné kruhové hlavice HV): Slúžia na vonkajšie odsávanie vzduchu. Majú skosenú hornú stranu a sú určené pre odťah. Dostupné sú s prírubou alebo bez nej, s možnosťou dodania z rôznych materiálov a s náterom.
• H (Strešné kruhové hlavice H): Koncové elementy na odvod vzduchu, určené na montáž na strechu. Podobne ako HV, sú dostupné s prírubou alebo bez nej a s rôznymi povrchovými úpravami.
• HU (Protidažďová strieška HU): Koncový element určený pre odťah vzduchu z potrubia, chráni pred vniknutím dažďovej vody.
• HNV (Výfukové hlavice HN): Určené do kruhového potrubia na streche na odvod vzduchu. Štandardne s vonkajším pripojením cez spiro, s možnosťou iného pripojenia. Vyrobené z pozinkovaného plechu, s možnosťou dodania z iných materiálov a s náterom.
• HF (Výfukové hlavice HF): Určené do kruhového potrubia na streche na odvod vzduchu, štandardne vybavené prírubou. Obsahujú sieť proti nečistotám a lievik na odvod kondenzátu.

Technické parametre hlavíc

Väčšina štandardných vzduchotechnických hlavíc vyrobených z pozinkovaného plechu má teplotnú odolnosť v rozsahu od -30 °C do +100 °C, krátkodobo od -50 °C do +120 °C. Ich základné prevedenie zodpovedá normám podľa EN 1506 a spĺňajú požiadavky na tesnosť potrubia C a D podľa EN 12237.

Bezmotorické odvetrávacie hlavice

Unikátny vetrací systém, ktorý využíva ekologický a nevyčerpateľný zdroj energie - vietor. Tieto hlavice nevyžadujú elektrickú energiu a pracujú na princípe termodynamického vztlaku a prúdenia vzduchu.

Princíp fungovania

Bezmotorická odvetrávacia hlavica sa roztáča pod vplyvom vetra, ktorý sa opiera do jej lopatiek, a tiež vďaka tzv. komínovému efektu. Rotácia vytvára sací efekt, ktorý zabezpečuje aktívne odvetrávanie z rôznych priestorov, ako sú domy, reštaurácie, maštale, pivnice, výrobné a športové haly, a najmä šachty panelových domov. Tieto hlavice predstavujú ekologickú a tichú náhradu za elektrické ventilátory.

Typy bezmotorických hlavíc

• VV a VIV: Tieto hlavice nevyžadujú elektrickú energiu a využívajú silu vetra.

Konštrukcia a materiály

Hlavice typu VV a VIV sa vyrábajú z nerezu a duralu (zliatina hliníka a horčíka), ktorý je pevnejší ako hliník a odoláva aj krupobitiu. Ventilačná turbína pozostáva z:

• Robustnej nosnej konštrukcie - statora z galvanicky pozinkovanej ocele.
• Kvalitných špeciálnych oceľových ložísk firmy SKF, ktoré nevyžadujú údržbu a odolávajú teplotám od -30 °C až +160 °C.
• Plášťa rotora z duralu so špeciálne tvarovanými lopatkami z 18-21 segmentov, ktoré zaisťujú maximálnu účinnosť a bránia zatekaniu.
• Staviteľnej základne z hliníka pre sklon striech od 0-45°.
• Staviteľného hrdla (kĺbu) s aretačnými skrutkami.

Výhody bezmotorických hlavíc

• Bez energetické odvetranie všetkých priestorov.
• Zabránenie vlhkosti a kondenzátu v chladných mesiacoch.
• Veľmi ľahká inštalácia na všetky druhy striech.
• Vetranie aj pri minimálnom rozdiele teplôt a miernom vánku.
• Obsahujú nadstaviteľné hrdlo od 0° do 45°, ideálne na šikmé strechy.
• Bezhlučný chod.

Ventilačné turbíny VIV sú funkčné pri teplotách od -30 °C až +60 °C. Minimálna rýchlosť vetra potrebná na roztočenie hlavice je pre VIV 260 - 1,38 m/s a pre VIV 355 - 1,83 m/s.
