Moderné rodinné domy, kancelárie či výrobné haly sa dnes stavajú s dôrazom na energetickú efektívnosť a zdravé vnútorné prostredie. Správny návrh a realizácia vzduchotechniky sú kľúčové pre dosiahnutie optimálneho komfortu, nízkej spotreby energie a eliminácie hluku. Základom je pochopiť, že rekuperácia nie je len jednotka s ventilátorom, ale komplexný systém zahŕňajúci rozvody, ventilačné boxy, výustky a potrubia.
Základné komponenty a názvoslovie vzduchotechniky
Zle pripravená montáž môže zabrzdiť celý projekt a predražiť realizáciu. Pri plánovaní systému je preto dôležité poznať správne názvoslovie komponentov podľa montážnej praxe:
- Potrubie: Zabezpečuje prúdenie vzduchu. Najčastejšie sa používajú flexibilné potrubia z tvrdeného polyetylénu (PE-HD) alebo kovové spiro potrubia.
- Distribučné elementy: Sem patria tanierové ventily a mriežky, ktoré slúžia na prívod alebo odvod vzduchu v miestnosti.

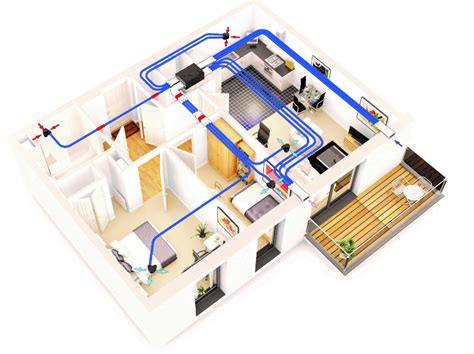

- Rozdeľovací box: Srdce rozvodov, ktoré spája rekuperačnú jednotku s jednotlivými vetvami potrubia.
- Tlmiče hluku: Zabezpečujú zníženie hluku v potrubiach vzduchu.
Výber priemeru potrubia a jeho vplyv na výkon
Pri dimenzovaní potrubnej siete je nevyhnutné zohľadniť priestorové možnosti stavby. Najbežnejšie priemery pre flexibilné plastové potrubia sú DN 75 a DN 90.
| Typ potrubia | Odporúčaný prietok vzduchu | Využitie |
|---|---|---|
| DN 75 | do 30 m³/hod | Menšie miestnosti (napr. detská izba) |
| DN 90 | do 45 m³/hod | Väčšie miestnosti alebo priestory s viac osobami |
Ak máte dostatok priestoru (minimálne 10 cm v podhľade), voľba DN 90 je výhodnejšia. Toto potrubie má nižšiu tlakovú stratu, umožňuje vyšší prietok vzduchu s nižšou hlučnosťou a je flexibilnejšie pre budúce potreby regulácie.
Materiály a hygiena: Prečo záleží na kvalite potrubia
Lídrom v materiáloch pre rozvody vzduchu v rodinných domoch sú dvojplášťové plastové potrubia z PE-HD. Tieto systémy prinášajú niekoľko výhod:
- Antibakteriálna a protiplesňová úprava: Vnútorná vrstva často obsahuje biocídne prísady (napr. striebro alebo meď), ktoré zabraňujú rastu mikroorganizmov.
- Hladký vnútorný povrch: Zabezpečuje nízke tlakové straty a znižuje hromadenie prachu (antistatický účinok).
- Mechanická odolnosť: Kvalitné potrubia (napr. AIRFLEXSpectra) majú vysokú pevnosť a je možné ich ukladať aj do betónu.
Zníženie hluku a tlmenie vibrácií
Pre zabezpečenie komfortu sa medzi rekuperačnú jednotku a rozdeľovací box montujú tlmiče hluku. Používajú sa najmä:
- Ohybné tepelne izolované potrubie (ALSDL): Ideálne na pripojenie k rozdeľovaciemu boxu a exteriérovým výustkám.
- Kruhový tlmič hluku: Pozinkovaný komponent na zníženie hluku v ľubovoľnom smere prúdenia vzduchu.
Realizácia zemného výmenníka tepla
Hoci zemný výmenník nie je nevyhnutný, jeho prínos pre predohrev v zime a chladenie v lete je vysoký. Odporúča sa:
- Ukladať PE potrubie do hĺbky minimálne 130 cm (stabilná teplota zeminy).
- Používať potrubie s priemerom 40 mm.
- Zvoliť dĺžku zemnej slučky minimálne 100 m pre bežné systémy.
TEST | Funkčnosť drenážneho systému
Tipy pre montáž a údržbu
Správna montáž je základom bezproblémového fungovania systému. Využívajte online kalkulačky na výpočet výkonu ventilátora a priemeru potrubia podľa noriem STN. Pri spájaní potrubí vždy dbajte na tesnosť - používajte tesniace gumičky a spoje zaizolujte PVC páskou.
Odporúčania pre montážnikov:
- Ak je to možné, zahrňte projekt rekuperácie už do fázy projektu stavby.
- Pravidelne udržiavajte vzduchovody a čistite ventilačné boxy.
- V prípade svojpomocnej montáže využite možnosti konzultácií s profesionálmi alebo zapožičanie špeciálneho náradia.
