Pohyb vzduchu, hoci neviditeľný, je neoddeliteľnou súčasťou nášho každodenného života. Fyzikálne zákony, nie len naše pocity, riadia jeho správanie.
Prirodzené vs. Riadené prúdenie vzduchu
Prirodzené prúdenie vzduchu, aké poznáme napríklad pri otvorenom okne a následnom prievane, často nie je dostatočné. Môže byť náhodné, neefektívne a v zimných mesiacoch predstavuje zbytočné plytvanie teplom.

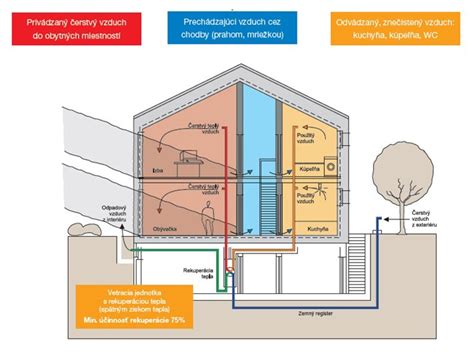

Moderné vzduchotechnické systémy pracujú s riadeným prúdením vzduchu, ktoré je tiché, rovnomerné a optimalizované podľa špecifických potrieb danej miestnosti. Príkladom je rekuperačná jednotka, ktorá zabezpečuje neustály pohyb čerstvého vzduchu bez tepelných strát.
Zatiaľ čo v minulosti bola prirodzená výmena vzduchu riešená prostredníctvom rôznych netesností v budovách (štrbiny v oknách, medzery v stenách), dnešné moderné konštrukcie, ako napríklad plastové okná s trojsklom, poskytujú vynikajúcu tepelnú, zvukovú a prachovú izoláciu, čím eliminujú túto formu ventilácie.
Regulácia prietoku vzduchu: Potreba a výzvy
Množstvo moderných vetracích systémov, ktoré pracujú na základe aktuálneho dopytu, čelí spoločnému problému. Sú navrhnuté na prevádzku s určitým menovitým objemovým prietokom vzduchu, ktorý zodpovedá rýchlostiam prúdenia v potrubí niekoľko metrov za sekundu. Tieto systémy zvyčajne využívajú jednoduché a cenovo dostupné prostriedky na presné riadenie prietoku, ako sú bežné VAV (Variabilný prietok vzduchu) regulátory.
Situácie vyžadujúce nízky prietok vzduchu
Existujú však obdobia, kedy je potrebný iba malý zlomok menovitého prietoku vzduchu. Medzi takéto projekty patria:
- Minimálne vetranie na priebežné obmedzovanie VOC (tiekavých organických zlúčenín) a iných znečisťujúcich látok z nábytku, podláh a čistiacich prostriedkov. Toto je relevantné najmä v školách, zdravotníckych zariadeniach alebo obytných priestoroch počas období bez prítomnosti osôb, s cieľom minimalizovať energetické straty.
- Chladené alebo vykurované priestory s presnou reguláciou teploty pomocou vetrania.
- Presné dávkovanie špeciálne upraveného vzduchu, napríklad ionizovaného alebo obohateného o antimikrobiálne látky.
- Vetracie systémy, ktoré kladú dôraz na energetickú efektívnosť a environmentálne priority.
Počas týchto prevádzkových období sa rýchlosť prúdenia vzduchu meria hlboko pod jeden meter za sekundu. V takýchto podmienkach najbežnejšie metódy regulácie často zlyhávajú v dôsledku masívne rastúcej nepresnosti.
Metódy merania rýchlosti prietoku vzduchu a ich princípy
Pre efektívne riadenie vzduchotechnických systémov je kľúčové použiť najvhodnejšiu metódu merania rýchlosti prúdenia vzduchu. Niektoré metódy dokážu riešiť problém nepresnosti pri nízkych rýchlostiach a zároveň fungujú spoľahlivo aj pri vyšších rýchlostiach.
Akustický (ultrazvukový) princíp merania prietoku vzduchu
Táto metóda využíva ultrazvukové prevodníky na meranie priemernej rýchlosti pozdĺž dráhy emitovaného ultrazvukového lúča. Meranie prebieha buď spriemerovaním rozdielu nameraného času prechodu medzi ultrazvukovými pulzmi šíriacimi sa v smere prúdenia a proti nemu, alebo meraním frekvenčného posunu pomocou Dopplerovho efektu.
Výhody
- Možnosť inštalácie v prakticky akomkoľvek type vzduchovodu.
- Inštalácia neznižuje prierezovú plochu potrubia, čo vedie k najnižšej možnej tlakovej strate a hlučnosti.
- Vysoká presnosť merania.
- Široký rozsah merania.
Nevýhody
- Nekompaktné riešenie, kde sú meracie ústrojenstvo, regulátor a pohon klapky zvyčajne rozdelené.
- Vysoké náklady.
- Komplexný regulačný algoritmus.
Princíp merania prietoku lokálnym zúžením prierezu (Venturiho trubica, dýza, clona)
Pri prechode cez zúženie sa rýchlosť vzduchu zvyšuje v súlade s princípom spojitosti hmoty, zatiaľ čo jeho statický tlak klesá podľa Bernoulliho princípu. Meraním tlaku je možné určiť prietok.
Výhody
- Stredne vysoké náklady.
- Presné meranie, jednoduchá kalibrácia.
- Umožňuje použitie kombinácie merania, regulácie a servopohonu v jednom kompaktnom VAV zariadení.
Nevýhody
- Limitácia rýchlosti prúdenia pre dostatočnú presnosť merania (nad 0,5 m/s) v kompromise s trvalo zníženým prierezom prietoku.
VAV sonda na meranie dynamického tlaku ΔP
Táto metóda využíva sondu na meranie dynamického tlaku ΔP, ktorá je pripevnená k listu klapky VAV regulátora a pohybuje sa s ním. Snímače diferenčného tlaku sa vyznačujú extrémne vysokou prietokovou impedanciou.
Výhody
- Široký rozsah merania.
- Vysoká presnosť čítania.
- Dostupná takmer celá prierezová plocha.
- Priaznivo nízke náklady.
- Umožňuje použitie kombinácie merania, regulácie a servopohonu v jednom kompaktnom VAV zariadení.
Nevýhody
- Komplexný regulačný algoritmus.
Analýza a výber optimálnej metódy
Analýza jednotlivých spôsobov merania prietoku vzduchu umožňuje ich porovnanie. Zjednodušený graf ukazuje výsledky, pričom spôsob merania ΔP so snímačom pripojeným k listu VAV regulátora sa stáva favoritom pre VAV reguláciu pri nízkych a stredných rýchlostiach s vynikajúcou presnosťou a rozumnou cenou.
Toto slúži ako základ pre vývoj VAV regulátora OPTIMA-LV-R. Využívajúc osvedčené vlastnosti štandardných VAV regulátorov z rodiny OPTIMA (presnosť, komfort, spoľahlivosť), boli vylepšené meracie hardvérové komponenty a pridaný sofistikovaný regulačný algoritmus. Týmto spôsobom sa prekonáva základný problém tejto metódy, tzv. plávajúci k-faktor.
Objemový prietok vzduchu (q) v uzavretom systéme je možné vypočítať z poklesu tlaku v systéme (ΔP) a faktora, ktorý predstavuje prietokový odpor systému, známeho ako k-faktor (k): q = k * √ΔP.
Regulačná klapka má rôzny odpor pre každý uhol otvorenia (∠α), čo znamená, že existuje nekonečný počet rôznych k-faktorov (k1…kn, n=∞) klapky medzi úplne otvorenou a úplne zatvorenou polohou.
Riadiaci algoritmus preto musí neustále čítať aktuálnu polohu klapky a hodnoty tlakovej straty. Algoritmus používa polynóm vyššieho stupňa na výpočet okamžitého k-faktora.
Pre extrémne nízke tlaky v potrubí pod 2 Pa, keď rýchlosť prúdenia klesá pod 0,2 m/s, špeciálny postup chráni regulátor pred nežiaducimi kmitmi a mechanickým namáhaním servopohonu, pričom udržuje klapku v statickej čakacej polohe.
Regulátory prietoku vzduchu
Regulátory prietoku vzduchu sú navrhnuté pre konštantnú (CAV) alebo variabilnú (VAV) reguláciu prietoku vzduchu v kruhovom alebo štvorhrannom vzduchotechnickom potrubí. Vďaka regulácii prietoku vzduchu alebo tlaku v potrubí je použitie variabilného či konštantného prietoku vzduchu pre prevádzku vzduchotechnického zariadenia hospodárnejšie.
Typy regulátorov prietoku vzduchu
Kruhové škrtiace regulátory VFL
Slúžia na rýchle a jednoduché vyrovnanie konštantného prietoku vo vzduchotechnických a klimatizačných zariadeniach. Sú vhodné pre nízke rýchlosti prúdenia od 0,8 m/s. Montáž sa zabezpečuje vsunutím regulátora do VZT potrubia.
Regulačné a meracie clony DIRU
Slúžia na reguláciu a meranie prietoku vzduchu v kruhovom potrubí. Vyznačujú sa nízkou hladinou hluku, tesnosťou triedy C a možnosťou plného otvorenia pri čistení potrubia. Sú vyrobené z pozinkovaného oceľového plechu a dodávajú sa s ovládacím mechanizmom, meracou stupnicou a odbermi pre pripojenie manometra.
Regulačné a meracie clony IRIS
Ideálne zariadenia pre reguláciu a meranie prietoku vzduchu v kruhovom potrubí. Vyznačujú sa nízkou hladinou hluku, možnosťou plného otvorenia pre čistenie potrubia a veľmi tesnou konštrukciou. Sú vyrobené z pozinkovaného oceľového plechu a dodávajú sa s ovládacím mechanizmom, meracou stupnicou a odbermi pre pripojenie manometra.
Regulátory konštantného prietoku vzduchu RDR
Slúžia na presné mechanické nastavenie požadovaného množstva vzduchu v tlakovom rozsahu 50-250 Pa. Používajú sa vo vetracích alebo klimatizačných systémoch pre prívod alebo odvod vzduchu. Vzduch prúdi cez otvor, kde klapka mení polohu podľa špecifikovaného prietoku. Vstavaná klapka je pripojená na kalibrovanú pružinu, čím nie je potrebný ďalší pohon. Nastavenie klapky je možné pomocou aretačnej skrutky.
Štvorhranné regulátory konštantného prietoku vzduchu NOTUS-S
Slúžia na presné nastavenie požadovaného množstva dopravovaného vzduchu v pracovnom rozmedzí 50 - 1000 Pa. Dodávajú sa s ručným ovládaním alebo so servopohonom. Štvorhranná klapka je spojená s kalibrovanou pružinou, ktorá zaisťuje chod regulácie.
Kruhové regulátory konštantného prietoku vzduchu NOTUS-R / NOTUS-RI
Slúžia na presné nastavenie požadovaného množstva dopravovaného vzduchu v pracovnom rozmedzí 50 - 1000 Pa. Dodávajú sa s ručným ovládaním alebo so servopohonom. NOTUS-RI je akusticky opláštený regulátor prietoku vzduchu.
Kruhové regulačné clonky SPM
Určené k regulácii a meraniu prietoku vzduchu s väčšou škrtiacou schopnosťou a možnosťou úplného zatvorenia pomocou stredového tesniaceho elementu z penovej gumy. Vynikajú nízkou hlučnosťou.
Kruhové regulačné clonky SPI
Pre reguláciu a meranie prietoku vzduchu. Vynikajú nízkou hlučnosťou. Maximálna teplota okolia je 70 °C.
Mechanické samočinné regulátory konštantného prietoku vzduchu RPM-K
Potrubné elementy, ktoré udržujú konštantný prietok vzduchu pri zmene tlakovej straty. Určené pre inštaláciu do kruhového spiro potrubia. Prietok vzduchu od 50 do 4500 m3/h, maximálna rýchlosť prúdenia vzduchu je 10 m/s a maximálny tlak v potrubí 1000 Pa.
Štvorhranné vzduchotechnické regulátory TVJ Easy / TVJ-D Easy
Slúžia pre presné nastavenie požadovaného množstva dopravovaného vzduchu až do 36 000 m3/h. Vhodné pre rýchlosť prúdenia vzduchu do 10 m/s. Sú vhodné aj pre reguláciu tlaku v miestnosti alebo tlaku vo VZT potrubí.
Kruhové regulátory TVR Easy / TVR-D Easy
Určené pre štandardné aplikácie s reguláciou vo vzduchotechnických a klimatizačných systémoch s variabilným prietokom vzduchu. Vhodné pre škrtenie alebo úplné uzavretie prúdenia vzduchu.
Kruhové regulátory TVE Easy
Zaisťujú vysoko presnú reguláciu aj pri nepriaznivých nátokových podmienkach. Slúžia tiež k obmedzeniu alebo uzatvoreniu prúdenia vzduchu. List klapky je vybavený vstavanou meracou jednotkou.
Štvorhranné samočinné regulátory EN
Určené pre reguláciu prietoku privádzaného alebo odvádzaného vzduchu vo VZT systémoch. Mechanická samočinná jednotka, ktorá funguje bez vonkajšieho napájania. List klapky sa nastavuje aerodynamickými silami tak, aby sa nastavený prietok vzduchu udržiaval konštantne. Vhodné až pre prietok do 12 096 m3/h.
Kruhové samočinné regulátory RN
Slúžia pre reguláciu prietoku vzduchu vo VZT systémoch s konštantným prietokom. Disponujú vysokou presnosťou regulácie. Rýchlosť prúdenia vzduchu do 12 m/s.
Regulátory variabilného prietoku vzduchu OPTIMA-R a OPTIMA-S
Určené na riadenie prietoku vzduchu v potrubných rozvodoch na základe externého signálu. Odporúčané použitie v jednej zóne s prívodom aj odvodom vzduchu. Vhodné pre špeciálne zdravotnícke aplikácie.
Regulátory variabilného prietoku vzduchu OPTIMA-LV
Špeciálne vyvinuté pre presné VAV riadenie malého množstva vzduchu v potrubných systémoch. Vhodné do prostredia s vyššími nárokmi na hygienu.
Kruhové regulátory VFC
Slúžia na reguláciu prietoku vzduchu od 0,8 m/s. Nastavenie prietoku sa vykonáva pomocou otočného kolieska so stupnicou.
Regulátory LVC Easy
Pre kruhové potrubie, určené pre systémy privádzaného a odvádzaného vzduchu s VAV prietokom. Vhodné pre nízke rýchlosti prúdenia (od 0,6 až 6 m/s) a nízky tlak.
Regulátory prietoku vzduchu MTRP
S tlmiacimi účinkami zo špeciálnej ťažkej tlmiacej peny. Nastavenie konštantnej hodnoty prietoku vzduchu je zaistené jednoducho pomocou počtu uvoľnených otvorov.
Regulátory prietoku FTCU4
Vhodné na meranie a reguláciu prietoku vzduchu a meranie teploty. Komunikácia prebieha prostredníctvom analógového a/alebo digitálneho signálu s využitím komunikácie Modbus.
Regulácia prietoku stlačeného vzduchu
V mnohých aplikáciách je nevyhnutné regulovať prietok stlačeného vzduchu. Spotreba energie predstavuje približne 80 % celkových nákladov na životný cyklus stlačeného vzduchu, preto je výber správneho regulačného systému kľúčový.
Typy systémov regulácie prietoku
- Kontinuálna regulácia prietoku: Zahŕňa kontinuálnu reguláciu hnacieho motora alebo vstupného ventilu podľa zmien tlaku. Výsledkom sú malé odchýlky tlaku.
- Regulácia zaťaženie/odľahčenie: Najbežnejšia metóda, ktorá akceptuje väčšie zmeny tlaku medzi dvoma hraničnými hodnotami. Kompresor sa úplne zastaví pri vyššom tlaku (odľahčenie) a obnoví prietok (zaťaženie), keď tlak klesne na najnižšiu hraničnú hodnotu.
Existujú rôzne spôsoby, ako spracovávať stlačený vzduch a rôzne nástroje používané v týchto procesoch. Inštalácia kompresorového systému je dnes jednoduchšia, avšak stále je dôležité zvážiť umiestnenie kompresora a organizáciu priestoru okolo neho.
