Vzduchotechnika v rodinnom dome: Prehľad a dôležitosť

Vlhkosť treba vypustiť von z domu, a to práve správnym vetraním. V súčasnosti, v súvislosti so zvyšujúcim sa tlakom na zníženú energetickú náročnosť budov a tým na úspory energie na vykurovanie rodinných domov, dochádza k využívaniu nových stavebných technológií a materiálov.

S tým priamo súvisí zatepľovanie budov, použitie kvalitných okien a nepriamo aj vyhotovenie obalovej konštrukcie s nízkym súčiniteľom prechodu tepla. Dochádza tu však k problému súvisiacemu s nedostatočnou výmenou vzduchu v objekte. Na dostatočnú hygienickú výmenu vzduchu sú normou stanovené hodnoty (EN 15665). Problémom však väčšinou je neriešenie tejto požiadavky zo strany stavebníkov.

Výzvy moderných rodinných domov a kvalita vzduchu

V stavebných konštrukciách minulosti k takýmto problémom nedochádzalo, pretože v objekte spravidla bola pec, ktorá využívala vnútorný vzduch na svoj spaľovací proces. Odpadový vzduch z nej odchádzal hore komínom vo forme dymu a zároveň cez netesnosti v oknách, dverách a v konštrukcii budovy sa nasával čerstvý vzduch. Samozrejme, v prípade týchto objektov sa nedalo hovoriť o žiadnej energetickej efektivite, ale vetrací systém tu fungoval niekedy na oveľa vyššej úrovni ako v mnohých dnešných novostavbách.

Moderná obnova obvodového a strešného plášťa domu v podobe jeho zateplenia a výmena otvorových stavebných konštrukcií (okná, svetlíky, vchodové a balkónové dvere) bezpochyby pomáhajú k značnému zníženiu prevádzkových nákladov na vykurovanie v zimnom období. Avšak, v byte, kde boli kedysi netesné okná, ide až o desať aj viacnásobné zníženie prirodzeného vetrania oproti pôvodnému stavu.

Dôsledky nedostatočného vetrania

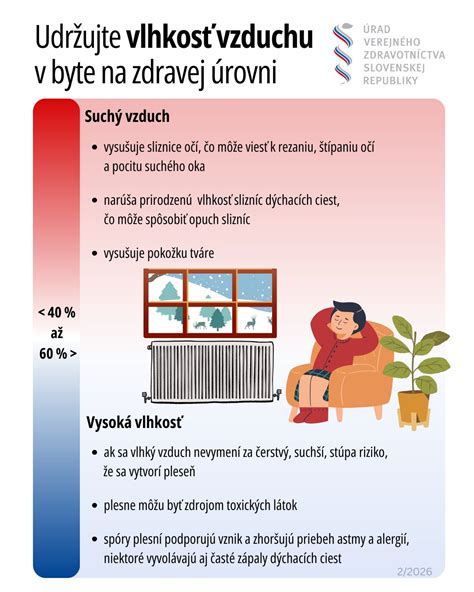

Zvyšujúca sa vlhkosť v nevetranom priestore sa začne v prvej fáze prejavovať nadmernou kondenzáciou vodnej pary na chladných zasklených povrchoch. Dlhodobá prítomnosť plesní vo vnútornom prostredí má na človeka fatálne následky. Vlhkosť ovplyvňuje aj pocit tepelnovlhkostnej pohody. Keď je vysoká, vedie k pocitom dusna, sťažuje odparovanie potu a znižuje ochladzovanie tela.

Nevetraný priestor má ďalej za následok aj zvyšujúcu sa koncentráciu oxidu uhličitého (CO₂) vplyvom dýchania človeka. Experimentálne merania ukazujú, že koncentrácia CO₂ už po uplynutí približne štvrť hodiny môže prekročiť maximálnu prípustnú koncentráciu 1 500 ppm. Absencia kyslíka v ovzduší má pre človeka za následok pocit únavy, ospalosť až častú bolesť hlavy. Tieto vplyvy sa, žiaľ, prejavia až o niekoľko rokov, preto je nevyhnutné im predchádzať včas, už pri obnove budovy.

Tradičné prístupy k vetraniu a ich obmedzenia

Prirodzené vetranie, ktoré sa realizuje jednoduchým otvorením okien alebo dverí, prípadne pomocou vetracích šachiet, je dnes už často nevyhovujúce a nedostačujúce pre zabezpečenie optimálnej kvality vzduchu v tesných moderných domoch. Pre dostatočnú výmenu vzduchu je potrebné vetrať oknami aspoň 8-krát denne, minimálne 8 minút.

Okná sú často otváravo-výklopné s možnosťou mikrovetrania. Ventilácia v kúpeľniach bez okien je zabezpečená pomocou ventilátora umiestneného v obvodovej stene. V technickej správe v projektovej dokumentácii pre obnovu budovy, kde je naplánované zateplenie a výmena otvorových konštrukcií, je často uvedená veta: „Vetranie bude zabezpečené prirodzeným spôsobom“. Toto však býva zavádzanie, pretože takýto spôsob často vyrieši otázku dostatočného vetrania len v dokumentácii, nie však v skutočnosti. Pri bytových domoch po obnove sa nemožno spoliehať iba na prirodzené vetranie, je už úplne nedostatočné.

Princípy a typy vetrania v domácnostiach

Vzduchotechnika je systém funkčných zariadení a elementov, ktorý zabezpečuje výmenu, teda prívod a odvod vzduchu z interiéru. Jej hlavnou úlohou je zabezpečiť výmenu a úpravu vzduchu v interiéri tak, aby boli zachované zdravé a komfortné podmienky pre ľudí aj technológie.

• Gravitačné vetranie (prirodzené): Ide o tradičný spôsob vetrania príbytkov, založený na princípe stúpania teplého vzduchu.
• Hybridné vetranie: Gravitačné vetranie je podporované jedným centrálnym ventilátorom alebo niekoľkými odsávacími ventilátormi umiestnenými v kuchyni, kúpeľniach a toalete. Toto riešenie je v praxi časté a známe.
• Riadené centrálne vetranie (s rekuperáciou): Ide o riadené vetranie postavené na odťahovom a nasávacom ventilátore pracujúcom v rovnakom čase. V prípade núteného vetrania zabezpečujú prívod a odvod vzduchu ventilátory. Vďaka prídavným zariadeniam je možné privádzaný vzduch v zimnom období napríklad ohrievať a v letnom zase ochladzovať na požadovanú teplotu.

Riadené vetranie s rekuperáciou tepla

Jednoznačne odporúčaným riešením je centrálny vetrací systém s rekuperáciou tepla. Pri tomto systéme sa do domu privádza čerstvý vzduch a zároveň sa odpadový vzduch odvádza, čím dochádza k prevetrávaniu celého objektu.

Čo je rekuperácia?

Rekuperácia alebo spätné získavanie tepla je dej, pri ktorom sa privádzaný vzduch do budovy zohrieva teplým odvádzaným vzduchom. Znamená to, že teplý vzduch nie je bez úžitku odvedený otvoreným oknom von, ale v rekuperačnom výmenníku odovzdá väčšinu svojho tepla privádzanému vzduchu. Pri šetrení energie je podstatná centrálna rekuperačná jednotka, ktorá zabezpečí, aby teplo z odpadového vzduchu neodchádzalo bez úžitku, ale odovzdávalo sa privádzanému vzduchu.

Výhody rekuperácie

• Úspora energie: Rekuperácia so spätným získavaním tepla znižuje tepelné straty pri vetraní až o 30 - 50 % a výrazne znižuje náklady na vykurovanie, pretože privádzaný vzduch je už predhriaty. Vďaka rekuperácii možno ušetriť značné množstvo energie na vykurovanie.
• Kvalita vzduchu: Zabezpečí v úspornom dome požadované množstvo čerstvého vzduchu a eliminuje hromadenie vlhkosti, CO₂ a vznik plesní. Systém zabezpečuje domov bez alergénov a chráni pľúca pred vysokým CO₂.
• Komfort: Rekuperácia podľa potreby privádzaný vzduch ohreje alebo ochladí, čím prispieva k príjemnej tepelnej pohode. Správne navrhnutá a nainštalovaná rekuperácia je navyše veľmi tichá a v obytných miestnostiach je jej prevádzka prakticky nepočuteľná.
• Zdravé prostredie: Pri nepretržitom chode systému je v potrubí suchý a prúdiaci vzduch, v ktorom sa baktériám nedarí.

Rekuperácia a energetická trieda A0

Rekuperácia je dnes štandardom moderných novostavieb v triede A0. Od roku 2021 musia všetky novostavby spĺňať prísnu energetickú triedu A0 (domy s takmer nulovou spotrebou energie), a práve tu sa rekuperácia stáva kľúčovým hráčom. Zákon vyžaduje dosiahnutie energetického štandardu, nie nákup konkrétneho stroja, ale moderné domy v energetickej triede A0 sú extrémne tesné, a bez riadeného vetrania by dochádzalo k hromadeniu vlhkosti, CO₂ a vzniku plesní. Z tohto dôvodu je rekuperácia v praxi takmer nevyhnutná.

Často kladené otázky o rekuperácii

• Chladí rekuperácia? Odpoveď je: nie priamo. Rekuperácia nie je klimatizácia. Jej primárnou úlohou je udržiavať teplo v dome, nie ho vytvárať.
• Je rekuperácia povinná? Rekuperácia na Slovensku nie je zákonom priamo povinná. Realita pri kolaudácii je však o niečo zložitejšia kvôli požiadavkám na energetickú triedu A0.
• Môžu sa otvárať okná? Okná môžete otvárať kedykoľvek. Ak je rekuperácia správne nainštalovaná, otváranie okien nemá negatívny vplyv na systém, iba dočasne znižuje jeho efektivitu.

Komponenty komplexného vzduchotechnického systému

Aby mohol vzduchotechnický systém správne fungovať, pozostáva z viacerých technických komponentov, ktoré spolu tvoria funkčný celok. Každý systém, bez ohľadu na veľkosť alebo typ budovy, má niekoľko základných komponentov, ktoré zabezpečujú nasávanie, distribúciu, úpravu a odvádzanie vzduchu.

1. VZT jednotka: Je centrálnym prvkom systému. Zabezpečuje kompletnú úpravu privádzaného aj odvádzaného vzduchu - od filtrácie, cez ohrev a chladenie, až po rekuperáciu tepla. Jednotka sa skladá z viacerých modulov, ktoré plnia špecifické funkcie, ako sú nasávací, filtračný, ohrevný a chladiaci register, ventilátorová sekcia a rekuperačný výmenník.
2. Vzduchovody: Tvoria rozvodnú sieť, ktorá zabezpečuje transport vzduchu medzi jednotkou a jednotlivými miestnosťami. Môžu byť vyrobené z pozinkovaného plechu, plastu alebo hliníka. Rozvody sa delia na hlavné a vetvové. Vzduchovody môžu byť tepelne a akusticky izolované, najmä ak vedú cez nevykurované priestory.
3. Ventilátory: Sú pohonnou silou celého systému. Ich úlohou je zabezpečiť prúdenie vzduchu v potrubí a udržiavať požadovaný tlak. Môžu byť súčasťou centrálnej VZT jednotky alebo samostatne inštalované v potrubí. V moderných systémoch sú vybavené reguláciou otáčok.
4. Filtre: Patria medzi najdôležitejšie prvky, pretože zachytávajú nečistoty, prach, peľ a iné častice z vonkajšieho aj vnútorného vzduchu.
5. Úprava teploty a vlhkosti vzduchu: Úprava teploty privádzaného vzduchu je kľúčová pre udržanie komfortu v interiéri. Správna vlhkosť vzduchu je rovnako dôležitá ako teplota; odvlhčovanie sa realizuje pomocou chladiacich výmenníkov.
6. Regulácia prúdenia vzduchu: Je zabezpečená pomocou rôznych klapiek, ventilov a tlmičov. V moderných systémoch sú klapky často riadené automaticky na základe údajov zo senzorov teploty, CO₂ alebo tlaku.
7. Vzduchové vyústenia: Posledným článkom systému sú mriežky, difúzory a anemostaty, cez ktoré je vzduch privádzaný alebo odvádzaný z miestnosti. Pri návrhu vyústení sa dbá na to, aby nedochádzalo k prievanu, hlučnosti ani nerovnomernému prúdeniu vzduchu.
8. Automatizovaný riadiaci systém: Moderná vzduchotechnika je vybavená systémom, ktorý sleduje a reguluje všetky procesy - teplotu, vlhkosť, tlak aj kvalitu vzduchu. Riadiaca jednotka zbiera údaje zo senzorov a podľa potreby upravuje výkon ventilátorov, otváranie klapiek alebo teplotu výmenníkov.

Vzduchotechnika je komplexný systém, ktorý zaisťuje zdravé a komfortné vnútorné prostredie. Každá jej časť má nezastupiteľnú úlohu v procese výmeny a úpravy vzduchu.

Možnosti inštalácie a systémové riešenia

Riadené vetranie s rekuperáciou je možné nainštalovať v každej etape výstavby, vrátane už obývaných objektov. Platí však zásada: čím neskôr, tým drahšie. Odporúča sa so systémom kalkulovať už vo fáze hrubej stavby, pretože rozvody môžu byť zabudované do železobetónových konštrukcií, stien, podhľadov a podláh. Inovatívnou myšlienkou je ukryť ventilačné rozvody v betónových stropoch, podlahách, podhľadoch, stavebných dutinách či pod sadrokartónom tak, aby neboli potrebné žiadne ďalšie opatrenia na ich zakrytie.

Samozrejme, ani v zrealizovaných objektoch nie je nič stratené a rozvody centrálneho systému je možné zabudovať dodatočne (napríklad systémy s minimálnou hrúbkou už od 50 mm) a takisto osadiť centrálnu jednotku. Avšak, vznikajú dodatočné náklady súvisiace so zakrytovaním rozvodov, prípadne prácnejšou montážou pod existujúce sadrokartónové podhľady.

Centrálne a decentrálne systémy

Väčšina vzduchotechnických systémov pre budovy menšieho aj väčšieho rozsahu vykazuje isté podobnosti.

• Centrálny systém: Základom centrálneho riešenia je jedna alebo viac rekuperačných jednotiek, ktoré zaisťujú dodávku čerstvého vzduchu pre viac bytov alebo celý rodinný dom zároveň. Na zvýšenie komfortu sa pre každý byt na rozhraní centrálneho rozvodu inštalujú regulátory prietoku (VAV regulátory), ktorých funkciou je regulovať množstvo vzduchu presne podľa požiadaviek užívateľa. Tieto regulátory môžu ponúkať automatické riadenie podľa aktuálnych potrieb (senzory CO₂, tlačidlá pre nárazové vetranie, týždenné programy, vzdialenú správu). Vyšší stupeň regulácie umožní komunikáciu medzi centrálnou VZT jednotkou a jednotlivými regulátormi prietoku, čím sprostredkováva centrálnej jednotke okamžitý prehľad o výkone v celom systéme a dáva impulz na optimalizáciu otáčok ventilátorov. Pre individuálne vetranie bytov sú na vstupe a výstupe do každého bytu osadené regulátory objemového prietoku vzduchu. Odvádzanie vzduchu je z hygienických miestností a kuchyne, prívod upraveného vonkajšieho vzduchu je do obytných miestností. Prívod a odvod vonkajšieho vzduchu sa môže riešiť tzv. centrálnym, t. j. spoločným prívodom (ODA) a odvodom (EHA) do vonkajšieho prostredia pre všetky byty situované nad sebou spoločne, vedenými spoločnou inštalačnou šachtou s vyústením nad strechu bytového domu.
• Decentrálny systém: Princípom je využitie spravidla jednej rekuperačnej jednotky pre bytovú jednotku alebo vetraný priestor. Odvádzanie vzduchu je z hygienických miestností a kuchyne. Druhý spôsob prívodu a odvodu vonkajšieho vzduchu spočíva v jeho nasávaní (ODA) a vyfukovaní (EHA) v rámci obvodovej steny príslušného bytu. Tieto jednotky sa môžu pripájať na spoločné potrubie ústiace na strechu objektu alebo je možné využiť iné riešenie tak, aby sa zaistilo ideálne nasávanie a výdych vzduchu do/z vonkajšieho prostredia.

Legislatívny rámec a požiarna bezpečnosť

Komplexne riešená vzduchotechnika v bytových domoch doposiaľ vo väčšine prípadov nebola súčasťou projektovej dokumentácie. Potreba začať projektovať a stavať novým spôsobom v prvom rade vychádza z požiadavky definovanej vo vyhláške, ktorá ustanovuje, že obytné budovy postavené od 1. 1. 2015 musia dosahovať energetickú triedu A1 a po dátume 31. 12. 2020 už energetickú triedu A0. Splnenie požiadaviek bytovej budovy na dosiahnutie energetickej triedy A0 výrazne ovplyvní voľbu vzduchotechnickej sústavy.

Kľúčové právne predpisy a normy

• Vyhláška MZ SR č. 124/2017 Z. z., ktorou sa mení a dopĺňa vyhláška MZ SR č. 259/2008 Z. z. o podrobnostiach o požiadavkách na vnútorné prostredie budov a o minimálnych požiadavkách na byty nižšieho štandardu a na ubytovacie zariadenia.
• Vyhláška MDVRR SR č. 364/2012 Z. z., ktorá je platná v znení neskorších predpisov.
• STN EN 16798-1: 2019 Energetická hospodárnosť budov. Vetranie budov. Časť 1: Vstupné údaje o vnútornom prostredí budov na navrhovanie a hodnotenie energetickej hospodárnosti budov - kvalita vzduchu, tepelný stav prostredia, osvetlenie a akustika. V tejto norme je presne definované, akým spôsobom sa majú bytové priestory vetrať.

V každom z uvedených dokumentov možno nájsť zmienku o tom, prečo, ako a kedy vetrať. Vyhláška MZ SR č. 124/2017 Z. z. tiež uvádza ako záväzný maximálne prípustnú koncentráciu CO₂ v bytových priestoroch. Vzhľadom na to, že tvorba vnútorného prostredia centrálne upraveným vzduchom vyžaduje veľké vzduchotechnické rozvody a pomerne vysokú potrebu energie, v drvivej väčšine prípadov je zvykom projektovať výdatnosť vzduchotechnického zariadenia len na tzv. hygienické minimum.

Požiarna bezpečnosť vzduchotechnických systémov

Kmeňovým záväzným právnym predpisom je zákon č. 314/2001 Z. z. o ochrane pred požiarmi s poslednou novelizáciou v podobe zákona č. 129/2015 Z. z. a jeho vykonávacím predpisom je vyhláška MV SR č. 121/2002 Z. z. o požiarnej prevencii. Pre projektovanie vzduchotechnických sústav je dôležitá vyhláška MV SR č. 94/2004 Z. z.

V zmysle tejto vyhlášky sa byt pokladá za samostatný požiarny úsek, rovnako ako inštalačná šachta, do ktorej sú vyvedené vzduchotechnické potrubia pre prívod a odvod vonkajšieho vzduchu. Existuje výnimka, ktorá umožňuje prechádzať vzduchotechnickým potrubiam cez hranicu požiarneho úseku bez požiarnej klapky, no len v prípade, že maximálna prierezová plocha potrubia je 0,04 m² (čo zodpovedá napr. rozmerom potrubia 200 x 200 mm).

Dôležitým aspektom vyplývajúcim z vyhlášky je skutočnosť, že vzduchotechnická jednotka, ktorá nie je inštalovaná v strojovni vzduchotechniky (t. j. v samostatnom požiarnom úseku), musí byť napojená len na jeden požiarny úsek (na jeden byt). Z toho vyplýva, že je neprípustné, aby na jednu vzduchotechnickú jednotku boli napojené dva, prípadne viacero bytov situovaných v rámci jedného podlažia alebo nad sebou.

Vývoj v oblasti požiarnej ochrany

Technickú normu STN 73 0872: 1978 a jej následné zmeny (STN 73 0872/Z3: 2003) Požiarna bezpečnosť stavieb. Ochrana stavieb proti šíreniu požiaru vzduchotechnickým zariadením možno považovať pre návrh týchto výrobkov v niektorých oblastiach za prekonanú. V bytových domoch sa v minulosti navrhovalo len odsávanie znehodnoteného vzduchu z hygienických miestností a kuchyne. Na týchto rozvodoch v inštalačných šachtách bytových jadier sa nenavrhovali požiarne klapky, ale požiarne izolované oceľové potrubie s príslušnou požiarnou odolnosťou, ktoré bolo vyvedené až nad plochú strechu bytového domu.

Ako hlavné opatrenie sa namiesto priebežnej šachty navrhovali požiarne inštalačné jadrá požiarne utesnené na každom podlaží. Pri výmene rozvodov a inštalácií však dochádzalo k porušeniu upchávok a k použitiu nových stavebných výrobkov, ktoré nemajú pôvodné požiarne technické vlastnosti. Dokonca sa nenavrhovali ani požiarne klapky podľa STN 73 0834: 2010 Požiarna bezpečnosť stavieb.

V súčasnosti sa vo vzduchotechnických rozvodoch v niektorých budovách navrhujú nové požiarne klapky už od priemeru 100 mm, ktoré sú umiestnené bližšie k sebe podľa skúšobných podmienok. Výber požiarnej klapky ovplyvňuje konštrukcia, cez ktorú sa klapka navrhuje. Pre výber klapky je tiež rozhodujúce, či je klapka osadená na potrubí, či pri požiari rozťažnosť potrubia nespôsobí porušenie klapky a či vôbec musí byť potrubie nadväzujúce na klapku. V centrálnych rozvodoch vzduchotechniky je nevyhnutné navrhovať požiarne potrubia alebo požiarne šachty, prípadne ich kombináciu s požiarnou celistvosťou vzduchotechnických rozvodov. Súčasťou by mali byť aj dilatačné prvky s požiarnou odolnosťou.
