Pri návrhu a inštalácii ventilačných systémov v bytových domoch je kľúčové správne dimenzovanie vzduchovodov. Zanedbanie výpočtu prípustnej hrúbky a rozmerov potrubí môže viesť k poruchám a neefektívnosti systému. Voľba tenších stien alebo nevhodných rozmerov, najmä v moderných, dobre utesnených budovách, predstavuje hrubé porušenie stavebných noriem a ohrozuje zdravie obyvateľov.
Základné požiadavky na vzduchotechnické potrubia
Normatívne dokumenty pre vetranie stanovujú prísne požiadavky na technické charakteristiky vzduchovodov, aby bola zabezpečená uspokojivá kvalita vnútorného prostredia. Tieto požiadavky sa týkajú tvaru prierezu, prípustných rozmerov a materiálového zloženia.
Klasifikácia vzduchovodov
Vzduchové potrubia sa klasifikujú podľa viacerých kritérií:
- Tvar prierezu: Najčastejšie sa stretávame s okrúhlymi a obdĺžnikovými (hranatými) kanálmi.
- Hrúbka steny: Pre oceľové vzduchovody sa štandardne používajú hrúbky 1 mm, 1,2 mm, 1,5 mm a 2 mm, pričom existujú aj varianty s hrúbkou 3,0 a 4,0 mm.
- Plocha prierezu: Jedna z hlavných charakteristík, ktorá ovplyvňuje výber tvaru a celkovú účinnosť systému.
Okrúhle potrubia sú vo všeobecnosti preferované, pretože ich menšia hrúbka steny umožňuje odolávať vyšším tlakom. Ich prierezová plocha je o približne 12% menšia ako u obdĺžnikových kanálov rovnakého prietoku vzduchu, čo môže viesť k úspornejším riešeniam, napríklad nahradením jedného obdĺžnikového kanála párom kruhových.
V priemyselných prevádzkach sa kvôli vyšším tlakom a prietokom vzduchu používajú širšie priemery a hrubšie steny potrubí.
Podľa normy SP ventilácia sú vzduchové kanály rozdelené podľa:
- Vyvinutého vnútorného konečného tlaku:
- Nízkotlakové (menej ako 900 Pa)
- Strednotlakové (900 - 2000 Pa)
- Vysokotlakové (nad 2 000 Pa)
- Rýchlosti pohybu vzduchu:
- Nízka rýchlosť (menej ako 15 m/s)
- Vysoká rýchlosť (viac ako 15 m/s)
V malých bytoch sa zvyčajne inštalujú nízkotlakové ventilačné systémy s relatívne nízkym prietokom vzduchu. Neoprávnená zmena hrúbky ocele je vážnym porušením stavebných noriem.
Materiály pre vzduchotechnické potrubia
Pri výbere kvalitného potrubia je dôležité zohľadniť nielen hrúbku steny, ale aj použitý materiál.
Najbežnejšie materiály zahŕňajú:
- Nerezová oceľ: Ideálna pre sériovú výrobu, spĺňa požiadavky noriem a je vhodná pre priemyselné siete, kde vzduch môže byť nasýtený škodlivými látkami. Je odolná voči korózii.
- Pozinkovaná nerezová oceľ: Len mierne nižšia kvalita ako čistá nerezová oceľ, stále spĺňa normy a je vhodná pre priemyselné aplikácie.
- Hliník a jeho zliatiny: Výhodou je hladkosť vnútorných povrchov, ktorá zabezpečuje minimálny odpor prúdenia vzduchu.
- Čierne valcovanie (uhlíková oceľ): Používa sa pri preprave vzduchu s teplotou nad 80 °C a je ohňovzdorné.
Materiály z čiernej ocele sú síce ohňovzdorné, ale majú nízku odolnosť proti korózii, preto sa ich povrchy často dodatočne upravujú špeciálnymi nátermi. Zvárané potrubia z čiernej ocele môžu byť rovné, tvarované alebo s neštandardnými obrysmi.
Flexibilné potrubia, napríklad z tvrdeného polyetylénu PE-HD (DN 90, DN 75), sú vhodné pre montáž do sadrokartónových podhľadov a umožňujú menšie priemery vetiev, čo je výhodné pri obmedzenom priestore. Vnútorná stena týchto potrubí môže byť antibakteriálna a antistatická, čo znižuje usadzovanie prachu a podporuje hygienu.
Štandardizované rozmery a výber potrubia
Podľa súčasných noriem (napr. STN) by hrúbka stien oceľových rúrok a boxov mala byť primeraná ich vonkajším rozmerom. Väčšina charakteristík potrubia závisí od tvaru prierezu, ktorý ovplyvňuje rýchlosť pohybu vzduchu a celkovú účinnosť vetracieho systému.
Výhody a nevýhody rôznych tvarov prierezu:
- Okrúhle potrubie:
- Výhody: Minimálna vnútorná trenie, dobré aerodynamické vlastnosti, menšia hrúbka steny pri rovnakej odolnosti voči tlaku.
- Nevýhody: Môže byť menej praktické pri inštalácii v obmedzených priestoroch.
- Obdĺžnikové (hranaté) potrubie:
- Výhody: Často praktickejšie pre inštaláciu v existujúcich konštrukciách a pri rekonštrukciách, kde nie je vždy možné inštalovať okrúhle potrubia.
- Nevýhody: Nižšia účinnosť v porovnaní s okrúhlym potrubím, nerovnomerné rozloženie vzdušných más, vyššia hlučnosť, potenciálne netesnosti na spojoch (príruby s tesnením).
Pri výbere priemeru potrubia je dôležité zohľadniť požiadavky na prietok vzduchu, ktoré sú často definované v normách (napr. STN EN 16798-1) na základe typu miestnosti a počtu osôb. Pre bežné obytné priestory sa odporúča prietok vzduchu na osobu v rozmedzí 20-30 m³/h. Napríklad potrubie s priemerom DN 75 umožňuje prietok do 30 m³/h, zatiaľ čo DN 90 zvládne až 45 m³/h, čím sa znižuje potreba viacerých vetiev.
Priemer potrubia sa vypočítava na základe požadovaného objemového prietoku vzduchu a prípustnej rýchlosti vzduchu v potrubí. Väčšina výrobcov dodáva kruhové potrubie v štandardných dĺžkach 3 alebo 6 metrov, pričom iné rozmery môžu znamenať dodatočné náklady.
Vplyv revitalizácie bytových domov na vetranie
Moderné revitalizácie bytových domov, ktoré zahŕňajú zateplenie obvodového plášťa a výmenu okien, výrazne znižujú prirodzené vetranie. V takýchto utesnených objektoch sa bez riadneho mechanického vetrania zvyšuje vlhkosť, kondenzácia a tvorba plesní, čo má negatívny vplyv na zdravie obyvateľov a kvalitu vnútorného prostredia. Zvýšená koncentrácia CO2 spôsobuje únavu a bolesti hlavy.
Preto je nevyhnutné implementovať systémy riadeného núteného vetrania s rekuperáciou tepla, ktoré zabezpečujú dostatočnú výmenu vzduchu bez nadmerných tepelných strát. Tieto systémy môžu byť centrálne alebo decentrálne, pričom centrálne systémy často využívajú spoločné šachty pre prívodné a odpadové potrubia.
Čo je termálne koleso alebo koleso s rekuperáciou tepla? | FAHU | ERU | Animácia | #hvac #hvacmaintenance
Požiarna bezpečnosť vzduchotechnických rozvodov

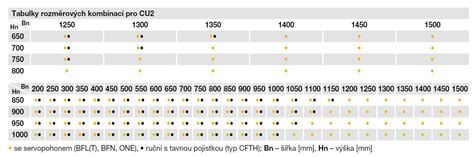

Pri návrhu vzduchotechnických systémov je kľúčové zohľadniť požiarnu bezpečnosť. Vzduchotechnické potrubia prechádzajúce cez požiarne úseky musia byť vybavené požiarnymi klapkami alebo musia mať zodpovedajúcu požiarnu odolnosť, aby zabránili šíreniu ohňa a dymu.

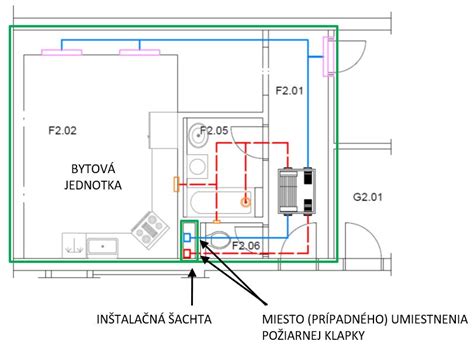

Podľa legislatívy sa byt a inštalačná šachta považujú za samostatné požiarne úseky. Existujú výnimky, ktoré umožňujú prechod potrubí cez požiarne úseky bez klapiek, pokiaľ ich prierezová plocha nepresahuje 0,04 m². V prípade, že vzduchotechnická jednotka nie je umiestnená v strojovni, je neprípustné napojiť na jednu jednotku viacero bytov.
Pri rekonštrukciách je dôležité zabezpečiť správne utesnenie prestupov cez protipožiarne deliace steny a stropy, pričom sa zohľadňuje požiarna odolnosť konštrukcie (napr. EI 60) a materiály použité na tesnenie.
