Výber a správne pripojenie komína k plynovému kotlu je kľúčovou témou, ktorá ovplyvňuje nielen účinnosť celého vykurovacieho systému, ale aj bezpečnosť a komfort bývania. Nesprávny návrh alebo inštalácia komína môže viesť k vážnym problémom, vrátane nedostatočného ťahu, hromadenia škodlivých spalín a potenciálneho ohrozenia zdravia a majetku.
Bezpečnosť a Riziko Oxidu Uhoľnatého
Jedným z najnebezpečnejších produktov spaľovania, ktorý vzniká aj pri prevádzke plynového kotla, je oxid uhoľnatý (CO). Je to zákerná a veľmi nebezpečná látka, bez zápachu a bezfarebná, ktorej vdýchnutie môže viesť k závažnej otrave, dokonca aj smrteľnej. Ak komín odvádzajúci spaliny nie je správne nainštalovaný alebo je poškodený, oxid uhoľnatý môže unikať do obytných priestorov.
V ľudskom tele molekuly oxidu uhoľnatého reagujú s hemoglobínom za vzniku karboxyhemoglobínu, čo bráni vstupu kyslíka do tkanív. Preto je nevyhnutné venovať náležitú pozornosť správnej konštrukcii, inštalácii a údržbe komína, ako aj zabezpečiť dobrú ventiláciu vo všetkých miestnostiach s komínovými pripojeniami. Na ochranu pred otravou sa odporúča inštalovať aj vnútorné plynové výstražné zariadenia.
Správne Pripojenie Kotla Ku Komínu
Pripojenie kotla ku komínu si vyžaduje splnenie viacerých aspektov. Každý dom je iný, líši sa výškou aj rozlohou, preto je vždy potrebné konzultovať túto tému s komínárom alebo projektantom. Komín má vysoký vplyv na účinnosť celej vykurovacej sústavy a celkový komfort bývania. Návrh komína upravujú špeciálne normy a zákony, v ktorých sú stanovené presné podmienky.
Výška a Priemer Komína podľa Typu Budovy
Výška komína má veľmi výrazný vplyv na samotnú funkciu, správnosť a efektivitu spaľovania. Dôležitá je aj účinná výška, napríklad pri drevosplyňovacích kotloch, kde výrobca požaduje komínový ťah 23 až 25 Pa, čo zodpovedá výške komína minimálne 11 až 12 m. Priemer komína a dymovodu závisí jednoznačne od spotrebiča a výrobcovia udávajú priemer vyústenia dymovodu zo spotrebiča a požiadavku na komínový ťah.
Bungalov (Nízko-podlažné rodinné domy)
- Minimálna výška komína: 6 m. Nižší komín by mohol spôsobiť nedostatočný ťah, pretože komín nestihne odobrať z kotla vyrobené množstvo spalín.
- Minimálny priemer komína: 20 cm.
- Minimálny ťah komína: 23 Pa.
- Ak je výška komína vyššia, môže byť priemer komína menší, ale nie viac ako o 20 cm.
- Vhodný výkon kotla je v rozmedzí 15-30 kW pri cca 80-100 m² (pre plynové kotly treba overiť špecifické požiadavky výrobcu).
Dvojpodlažný dom
- Minimálna výška komína: 10 m. Nižší komín by mohol spôsobiť nedostatočný ťah.
- Minimálny priemer komína: 16 cm (užší oproti bungalovu).
- Minimálny ťah komína: 23 Pa.
- Ak je výška komína vyššia, môže byť priemer komína menší, ale nie viac ako o 16 cm.
- Vhodný výkon kotla je v rozmedzí 15-30 kW pri cca 200-250 m² (pre plynové kotly treba overiť špecifické požiadavky výrobcu).
Malé prevádzky (napr. kancelárie, sklady, bytové domy, školy)
Komín by mal svojou výškou a priemerom umožňovať správny odťah produkovaných spalín z kotla. Výšku a priemer komína navrhuje projektant, pričom záleží od typu budovy, kde komíny dosahujú rôzne výšky od 7 m po 15 m. Vhodný kotol do malých prevádzok je v rozmedzí výkonu 30 až 55 kW, ktorý dokáže bez problémov vykúriť prevádzku o rozlohe cca 1000 m².
Materiály Komína pre Plynový Kotol
Plyny vypúšťané komínom z plynového kotla majú nízku teplotu (približne 150 °C). Pri spaľovaní sa vytvára para s prímesou oxidu uhličitého a tiež agresívna kyselina sírová. Preto sú požiadavky na materiál komína špecifické. Musia byť odolné voči vlhkosti a kyselinám, ktoré sa v komíne tvoria vo forme kondenzátu.
Pri výbere materiálu je dôležitá aj jeho nepriepustnosť pre plyn (mala by byť nulová) a relatívne nízka hmotnosť, aby sa nezaťažoval základ a steny domu.
Odporúčané typy komínov
Pre kondenzačné plynové kotly je nevyhnutné zvoliť komín, ktorý je navrhnutý pre kondenzačnú prevádzku, odolný proti vlhkosti. Takéto komíny majú často označenie GW3, čo znamená, že sú určené na všetky typy palív (3) a sú schopné odvádzať spaliny vo vlhkej prevádzke (W).
1. Komíny z nehrdzavejúcej ocele
Považujú sa za optimálnu voľbu. Sú odolné voči korózii, majú relatívne nízku hmotnosť a poskytujú vynikajúci ťah. Životnosť komína z ocele je zvyčajne okolo 15 rokov. Nízka hmotnosť umožňuje jednoduchú inštaláciu, často formou modulov. Je dôležité používať nehrdzavejúcu oceľ, pretože pozinkovaná oceľ je vlhkými a horúcimi spalinami s vysokou kyslosťou rýchlo ničená.
2. Keramické komíny
Keramické (šamotové) komíny sú odolné a vhodné pre kondenzačnú prevádzku. Technicky ide o trojvrstvový systém, kde vonkajšia časť je z keramicko-betónového plášťa, vnútorná časť je keramický kanál a medzi nimi je izolácia z minerálnej vlny. Majú mimoriadne vysokú životnosť (až 30 rokov). Nevýhodou môže byť vyššia hmotnosť a potreba presnej inštalácie, ideálne v striktne vertikálnej polohe pre maximálny ťah.
3. Koaxiálne komíny
Koaxiálny komín je vysoko efektívne a moderné riešenie, predstavujúce dve rúrky vložené do seba. Produkty spaľovania sa vypúšťajú cez vnútorné potrubie, zatiaľ čo vonkajšie potrubie slúži na prívod vzduchu. Tieto systémy sú bezpečné, efektívne a relatívne ľahko sa inštalujú ako moduly. Umožňujú vedenie cez stenu a sú vhodné na odstraňovanie spalín z plynových vykurovacích telies.
Dymovod - Inštalácia od kotla ku komínu
Kondenzačný plynový kotol a špecifiká komína
Kondenzačné kotly produkujú kyslý kondenzát, ktorý je korozívny pre nekvalitné materiály. Preto je dôležité vybrať komín určený pre kondenzačné kotly. Koncentrické komíny pre kondenzačné kotly majú často vnútornú vložku pre odťah spalín a priestor medzi vnútornou a vonkajšou vložkou pre prívod vzduchu. Ako najvhodnejší a najtrvanlivejší materiál pre vnútornú vložku je často spomínaný polypropylén. Priame vyústenie plastovým výfukom bez komína nie je ideálne, pretože kondenzát okamžite po vyfúknutí spadne na strešnú krytinu a môže ju poškodiť. Komínové teleso, umiestnené vyššie nad strechou, umožňuje výrazne lepšie rozptýlenie spalín a je odolnejšie voči vetru a snehu.
Nevhodné typy komínov
Tehlový komín nie je najlepšou voľbou pre plynový kotol. Je masívny, máva slabší ťah, ťažkú váhu a krátku životnosť. Na jeho drsných vnútorných stenách sa ľahko hromadí kondenzát, čo môže viesť k spätnému ťahu alebo tvorbe vodnej zátky. Ak už existuje starý tehlový komín, je nevyhnutné ho vyvložkovať špeciálnou oceľovou vložkou s hladkými stenami.
Komíny z azbestocementových rúr sa už v súčasnosti neodporúčajú. Materiál je hygroskopický, absorbuje kondenzát a pri prehriatí môže dôjsť k výbuchu alebo požiaru. Z bezpečnostných dôvodov sa ich usporiadanie prísne neodporúča.
Dôležité Pravidlá pre Návrh Dymového Kanála
Pri inštalácii komína z plynového kotla je potrebné prísne dodržiavať požiadavky regulačných dokumentov, ako sú SNiP 2.04.05-91 a DBN V.2.5-20-2001 (alebo príslušné národné normy).
1. Súlad s normami prierezu kanálov
Prierez komínového kanála nesmie byť menší ako prierez dýzy plynového kotla. Počas celej dĺžky komína je neprijateľné zúženie kanála, zakrivenie alebo použitie nevhodných modulov. Ak sú k jednému komínu pripojené dve zariadenia, prierez by sa mal zväčšiť s ohľadom na súbežnú prevádzku oboch, pričom by sa mal rovnať celkovej veľkosti dýz oboch zariadení.
2. Správa kondenzátu
Moderné plynové kotly majú vysokú účinnosť, čo vedie k produkcii spalín s relatívne nízkou teplotou a následnej tvorbe kondenzátu na stenách komína. Zvýšené množstvo kondenzátu, často agresívneho, môže deštruktívne pôsobiť na komín. V spodnej časti komína je nevyhnutná prítomnosť zberača kondenzátu (z plastu alebo nehrdzavejúcej ocele). Na ochranu sa odporúča vyvložkovať komín špeciálnou nerezovou rúrkou.
3. Výber tvaru prierezu štruktúry
Tradičný valcovitý tvar komína sa považuje za optimálny pre účinné odstránenie spalín a jednoduchšie čistenie. Oválne prierezy sú prijateľné, zatiaľ čo štvorcové môžu znížiť ťah.
4. Vykonávanie sklonu, zákrut a ríms
Optimálny je zvislý komín bez ríms. Odchýlka od vertikály je povolená najviac 30 stupňov, s dodržaním potrebných rozmerov prierezu. Potrubie spájajúce komín a kotol by malo obsahovať zvislú časť s výškou minimálne pol metra. Horizontálne úseky by nemali byť príliš dlhé. Pri šikmých úsekoch by sklon mal byť 60° alebo viac voči horizontu, dĺžka nakloneného úseku maximálne 1 meter. Celková dĺžka vodorovných úsekov by nemala prekročiť výšku miestnosti. Nie je povolený sklon komína smerom k bojleru väčší ako 0,1 stupňa. Maximálny počet zákrut komína sú tri.
5. Správne pripojenie potrubia
Na spojenie jednotlivých častí komína sa používajú špeciálne svorky. Medzi spojovacím potrubím a horľavými materiálmi musí byť dodržaná vzdialenosť minimálne 25 cm, pri žiaruvzdorných materiáloch 5-10 cm. Všetky prvky musia byť bezpečne upevnené, bez medzier, s tesným spojením. V prípade netesnosti môže do miestnosti unikať oxid uhoľnatý.

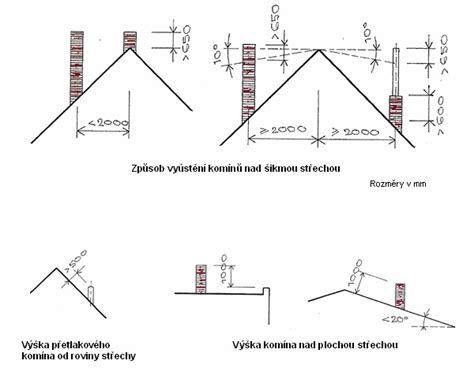

6. Umiestnenie potrubia na streche
Výška komína nad strechou sa určuje podľa STN EN 15287-1:
- Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac, ak je os komína umiestnená vo vzdialenosti 1-1,5 m od hrebeňa.
- Ak je komín umiestnený ďalej od hrebeňa (viac ako 1,5 m, ale menej ako 3 m), môže byť v rovnakej výške ako hrebeň.
- Ak je potrubie vzdialené od hrebeňa strechy viac ako tri metre, jeho výška by mala dosiahnuť podmienečnú čiaru vedenú z hrebeňa pod uhlom 10 stupňov k obzoru. Čím ďalej je potrubie od hrebeňa, tým nižšia je jeho výška vzhľadom na hrebeň strechy.
- Na rovnej streche by mala byť komínová rúra vysoká minimálne 100 cm, na kombinovanej streche asi dva metre.
Časť komína umiestnená nad strechou a vo vnútri nevykurovaného podkrovia musí byť izolovaná, aby sa zlepšil ťah a zabránilo kondenzácii. Nedostatočná izolácia môže znížiť účinnosť komína a podporiť koróziu.
Nesprávne Zapojenia a Ich Dôsledky
Nesprávna inštalácia komína môže mať katastrofálne následky. Bežnými chybami sú:
- Nesprávny prierez: Použitie komínového prieduchu s rovnakým prierezom ako výstupný prierez kotla je omyl. Prierez musí byť správne dimenzovaný s ohľadom na výkon kotla a dĺžku komína.
- Nedostatočná výška komína: Vedie k nedostatočnému ťahu a hromadeniu spalín.
- Nedostatok dilatácie: Napevno pripojené dymovody bez dilatácie môžu viesť k praskaniu materiálu komína vplyvom teplotných zmien. Dilatačná medzera 5 mm, zabezpečená napríklad tesnením, je kľúčová.
- Použitie nevhodných materiálov: Pozinkovaný plech je nevhodný pre spaliny, najmä tie vlhké a kyslé z plynových kotlov.
- Zlé spádovanie: Ak je dymovod spádovaný opačne (smerom dolu do komína), bráni výmene vzduchu a správnemu odťahu. Rúra by mala byť spádovaná správnym smerom pod uhlom 10 stupňov.
- Kondenzácia a dechtovanie: Nízke teploty spalín (napr. 40-60 °C) môžu viesť k vnútornému orosovaniu a tvorbe dechtu, ak komín nie je na to prispôsobený.
- Pripojenie viacerých spotrebičov: Pripojenie vykurovacích telies na rôzne palivá do jedného komína je neprípustné (napr. tuhé palivá vytvárajú sadze, plynné palivá vlhké spaliny - ich zmiešaním hrozí vyhorenie a problémy s pretlakovou/podtlakovou prevádzkou). Pri pripojení viacerých plynových spotrebičov do jedného dymovodu musia byť prierezy správne dimenzované.
- Obštrukcie a 90-stupňové kolená: Turbulencie spôsobené ostrými kolenami výrazne znižujú účinný ťah komína.
- Zanedbanie prívodu vzduchu: Komín musí mať vyriešený prívod vzduchu pre spotrebič potrebný na horenie.
- Vedenie elektrických káblov v komínovej šachte: Ak sú elektrické káble vedené v šachte popri neizolovanom komíne, kde vznikajú vysoké teploty (160-200 °C), hrozí požiar. Všetko musí byť oddelené a v zvláštnych šachtách alebo musí byť komín viacvrstvový a správne izolovaný.
Legislatívne Požiadavky a Normy
Pri návrhu, inštalácii a prevádzke komínov pre plynové kotly je potrebné dodržiavať platnú legislatívu a technické normy Slovenskej republiky.
Vyhlášky a harmonizované normy pre komínové telesá
- Vyhláška 401/2007 Z.z. - o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii a prevádzkovaní palivového spotrebiča, elektrotepelného spotrebiča a zariadenia ústredného vykurovania a pri výstavbe a používaní komína a dymovodu a o lehotách ich čistenia a vykonávania kontrol.
- Vyhláška 248/2023 Z.z. - vykonáva niektoré ustanovenia zákona o ovzduší, upravuje výšku vyústenia komína nad terénom.
- STN EN 15287-1 - Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív.
- STN EN 13384-1 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív.
- STN EN 13384-2 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 2: Komíny s pripojením viacerých spotrebičov palív.
- Pri rekonštrukcii starých komínov: STN 73 42 01 - Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia; a STN 73 42 10 - Rekonštrukcie a opravy komínov a dymovodov a pripájanie palivových spotrebičov.
Všeobecné požiadavky na výstavbu komína a dymovodu (§14 Vyhlášky 401/2007 Z.z.)
- Navrhovaný nový komín a dymovod, rekonštruovaný komín a dymovod a stavebné úpravy musia byť vyhotovené podľa technickej normy, vyhlášky alebo schválenej dokumentácie stavieb.
- Spalinová cesta musí byť navrhnutá a vyhotovená tak, aby spoľahlivo odvádzala spaliny do vonkajšieho prostredia a aby sa nadmerne nezužoval vnútorný prierez spalinovej cesty.
- Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa.
- Vonkajší povrch murovaného komína treba omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny.
- Komín musí byť označený štítkom umiestneným v blízkosti kontrolného alebo čistiaceho otvoru.
Povinnosti užívateľa komína (§20 Vyhlášky 401/2007 Z.z.)
Každý užívateľ je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontrol osobou s odbornou spôsobilosťou (kominárom). Neznalosť neospravedlňuje a ohrozuje zdravie obyvateľov domu. Lehoty čistenia a kontroly komína pre plynové spotrebiče:
- Spotrebiče s celkovým tepelným výkonom do 50 kW:
- Komíny bez vložky: raz za šesť mesiacov.
- Komíny s vložkou: raz za dvanásť mesiacov.
- Spotrebiče s celkovým tepelným výkonom nad 50 kW: raz za šesť mesiacov.
- Komín, na ktorý je pripojený spotrebič na plynné palivo typu C: najmenej raz za rok.
- Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení.
- Uchovávajte záznam o vykonaní čistenia s dátumom.
