V súčasnej dobe, kedy klimatické zmeny prinášajú nepríjemne vysoké teploty v interiéroch počas letných mesiacov, sa čoraz viac zameriavame na efektívne a komfortné klimatizačné systémy. Stropné chladenie sa stáva populárnou voľbou, a to najmä v komerčných a moderných obytných budovách. Tento moderný a účinný systém predstavuje prirodzenejšiu alternatívu k tradičným klimatizačným jednotkám. V nasledujúcom článku sa podrobne venujeme jeho princípom, inštalácii, výhodám, a predovšetkým procesom výroby chladnej vody.
Základy stropného chladenia
Stropné chladenie je systém plošného chladenia stropom, ktorý pracuje s malým rozdielom teplôt a rovnomerne ochladzuje priestor. Základom tohto systému je chladenie veľkou plochou pomocou chladiacej kvapaliny v rozvodných rúrkach. Teplota chladiacej kvapaliny je nižšia o 3 až 4 °C ako teplota vzduchu v miestnosti, čím nedochádza k veľkému tepelnému šoku. Teplota stropu sa pri prevádzke pohybuje medzi 15 - 19 °C.
Stropné chladenie sa líši od klasickej klimatizácie tým, že rovnomerne a dlhodobo odoberá teplo z priestoru. Výmena energie prebieha medzi všetkými teplejšími objektmi v miestnosti, do ktorých počítame aj ľudské telo. Náš organizmus odovzdáva teplo konvekciou v rozsahu 10 %, vyparovaním v rozsahu 30 %, ale najmä sálaním, a to viac ako 50 %. Stropné chladenie je schopné odbúrať teplo pre ľudský organizmus práve sálaním, čo je najprirodzenejší proces.
Výhody oproti klasickej klimatizácii
Na rozdiel od klimatizácie, ktorá odbúrava pocit tepla pomerne veľkým prúdením studeného vzduchu, stropné chladenie:
- je zdravšie a účinnejšie.
- nevytvára prúd studeného vzduchu a nevíri prach, čo ocenia najmä alergici.
- nie je potrebné ho čistiť a dezinfikovať od baktérií.
- má tichú prevádzku a je úplne skrytý (nie sú vidieť žiadne výparníky).
- pracuje na princípe sálania, ktoré je neporovnateľne prirodzenejšie a príjemnejšie než prúdenie vzduchu.
- nekondenzuje vlhkosť, takže netreba odvádzať kondenzát a nevysušuje vzduch.
- poskytuje ideálny tepelný komfort, ktorý je pri iných systémoch ťažké dosiahnuť.
Vhodnosť a obmedzenia
Stropné chladenie je vhodné pre všetky typy objektov - rodinné domy, byty, polyfunkčné objekty, administratívu aj obchodné priestory. Nie je však vhodné do priestorov so zvýšenou vlhkosťou pre riziko kondenzácie (ako sú kúpeľne, interiérové bazény, sauny a tepidáriá) a do objektov s vysokými stropmi (nad 5 m).
Metódy inštalácie stropného chladenia
Stropné systémy chladenia sa inštalujú dvoma základnými spôsobmi: v suchej a mokrej konštrukcii. Pre novostavby je ideálne použiť aj chladenie integrované do betónovej platne alebo temperovanie betónového jadra.

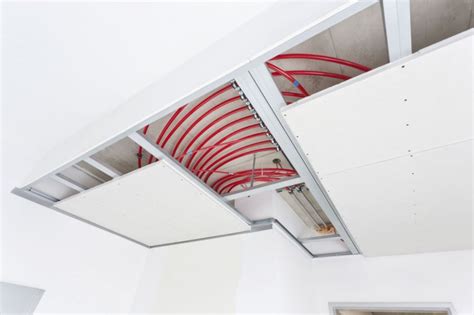

Suchá montáž (sadrokartónové panely)
Tento spôsob je vhodný najmä pri rekonštrukciách a všade tam, kde nie je možné realizovať mokrý spôsob. Systém je inštalovaný v podobe prefabrikovaných sadrokartónových platní so zabudovanými rúrkami. Na hornej strane krycích prvkov je už z výroby nalepená polystyrénová tepelná izolácia a výstužný pás zo sadrokartónu pre ešte vyššiu pevnosť. Montáž sa uskutočňuje na raster z drevených alebo oceľových profilov, pričom prázdne plochy je možné vyplniť bežne dostupnými sadrokartónovými doskami. Rúrky chladenia a vykurovania sú zabudované do sadrokartónových panelov, ktoré sú špeciálne vyrobené a upravené práve na toto použitie. Technológia sa upevňuje pod strop, na pripravenú sadrokartónovú konštrukciu. Platne sú vystužené a majú vyznačenie na skrutky, čím sa eliminuje poškodenie rúrok pri montáži. Tento systém má rýchly chladiaci aj vykurovací nábeh. Panely sú z pohľadovej strany úplne hladké a zabudované chladiace rúrky nie sú vôbec vidieť. Po aplikácii je možné povrch panelov natrieť, polepiť tapetou, alebo naniesť tenkú vrstvu krycej omietky. Takéto chladiace stropy sú vhodné aj pre drevené či montované stavby.
Napríklad potrubie RAUTHERM Silence 16 × 1,5 mm sa upevňuje v lište RAUTHERM RAILFIX vo vzdialenosti pokládky 5 cm alebo násobkoch. Po inštalácii potrubí je systém opláštiť sadrokartónovými doskami na montážnych profiloch.
Mokrá montáž (podomietkové registre)
Mokrý spôsob inštalácie spočíva v rýchlej a flexibilnej pokládke rúrok do chladiacich polí priamo do stropnej konštrukcie. Rúrky systému sú bezpečne fixované tuhou vodiacou lištou. Rúrky majú vonkajší priemer 10 mm a spolu s montážnymi lištami zvyčajne nepresiahnu konštrukčnú výšku 15 mm. Po pripevnení registrov k stropu sa systém otestuje tlakovou skúškou, aby sa skontrolovala tesnosť spojov. Následne sa strop omietne 1,5 až 2 cm hrubou omietkou. Mokrý systém je všestranný a môže byť použitý nielen do stropu, ale tiež do stien. Omietka nespomaľuje reakcie systému, vykurovanie aj chladenie nabieha rýchlo. Tento spôsob je vhodný všade tam, kde pod stropom nenájdeme ani potrebných 10 cm voľného priestoru na montáž sadrokartónových chladiacich panelov. Je ideálnym riešením pre rekonštrukcie.
Temperovanie betónového jadra (BTK)
Pri tomto spôsobe sú rúrky integrované v betónovom strope, uložené na kari sieť a zaliate betónovou zmesou. Princíp temperovania betónového jadra spočíva vo využití akumulačnej masy stavebných konštrukcií. Pri temperovanom jadre je betónová masa budov využitá ako neobmedzený zásobník tepla alebo chladu. Tento systém je efektívny aj čo sa týka financií, je možné skombinovať ho s obnoviteľnými zdrojmi energie a má nízke vstupné investičné náklady. Odporúča sa pre komerčné a veľké budovy, no aplikovať ho možno aj v rodinných domoch. Značne prispieva k trvalej udržateľnosti budovy.
Výroba chladnej vody pre stropné chladenie
Výroba chladnej vody je komplexný proces, ktorý si vyžaduje premyslený prístup a správne technológie. Cirkulujúce chladiace médium - najčastejšie voda - je ochladené na požadovanú teplotu, ktorá pre stropné chladenie zvyčajne nie je veľmi nízka (približne 16 °C), no dokáže zabezpečiť tepelnú pohodu pri teplote vzduchu 24 až 26 °C.
Všeobecný proces výroby chladnej vody
Výroba chladnej vody sa zvyčajne realizuje pomocou chladničných jednotiek, ktoré odoberajú teplo z vody a tým ju ochladzujú. Tento proces môže byť rozdelený do niekoľkých krokov:
- Zber a filtrácia vody: Zdroje vody musia byť kvalitné a filtrované, aby sa zabránilo poškodeniu systémov.
- Chladenie vody: Chladiace jednotky, ako sú chladničky alebo tepelné čerpadlá, sa používajú na zníženie teploty vody.
- Distribúcia chladnej vody: Cirkulačné pumpy zabezpečujú rovnomerné rozdelenie chladnej vody cez potrubie do stropných panelov.
Zdroje chladu
Bežne sa používajú dva spôsoby ochladzovania vody pre stropné chladenie:
Tepelné čerpadlo
Tepelné čerpadlá sú veľmi efektívne pri regenerácii tepla a môžu poskytnúť chladnú vodu pri minimálnych prevádzkových nákladoch. Sú schopné dodávať teplú vodu v zime a chladnú v lete, čo zvyšuje celkovú efektívnosť budovy. Tepelné čerpadlo sa celoročne využíva nielen ako zdroj chladu, ale aj producent tepla na vykurovanie s oveľa nižšou hranicou bivalencie, ako majú klimatizačné tepelné čerpadlá.
Voda zo studne
Najjednoduchším spôsobom je využitie vody z dostatočne výdatnej studne, ktorej teplota na vytvorenie chladu zvyčajne úplne postačuje. Voda zo studne sa môže čerpať priamo do stropov (samozrejme, cez oddeľovací výmenník), čím sa zabezpečia aj najnižšie prevádzkové náklady - chladenie za cenu spotreby cirkulačného čerpadla.
Najlepšou kombináciou je využiť tepelné čerpadlo na chladenie aj vykurovanie, ideálne s podlahovým vykurovaním v kombinácii so stropným chladením.
Energetická efektívnosť a obnoviteľné zdroje
Stropné chladenie má nízku energetickú náročnosť a môže využívať alternatívne a obnoviteľné zdroje energie, ako sú tepelné čerpadlá prípadne solárne kolektory. Integrácia solárnych kolektorov na ohrev vody môže znížiť energetické náklady a prispieť k udržateľnosti, a to aj v kombinácii s tradičnými chladiacimi systémami.
Inteligentné riadiace systémy
Moderné riadiace systémy umožňujú monitorovať a optimalizovať výrobu chladnej vody v reálnom čase. Tieto systémy môžu prispieť k zníženiu spotreby energie a zlepšeniu komfortu obyvateľov.
STROPNÉ CHLADENIE Reportáž TA3 #zdravekurenieachladenie #harreither
Ochrana proti kondenzácii
Jedným z kľúčových aspektov pri stropnom chladení je predchádzanie kondenzácii vzdušnej vlhkosti. Stropné chladenie musí byť dimenzované tak, aby teplota chladiacej kvapaliny bola vždy nad teplotou rosného bodu. Neželanej kondenzácii sa bráni aj tým, že akumulátor chladu sa nevychladzuje na kritickú teplotu. Proti kondenzovaniu je akumulátor dobre izolovaný a do rozvodov sa púšťa v stave, keď k roseniu nemôže dôjsť.
Snímače rosného bodu zabraňujú kondenzácii vzdušnej vlhkosti (roseniu pri náhlych zmenách vlhkosti vzduchu vplyvom počasia alebo mokrých činností v domácnosti). Ak snímač rosného bodu vyhodnotí teplotu chladiaceho média ako nízku a relatívnu vlhkosť v objekte ako vysokú (nebezpečenstvo rosenia stropov je vysoké), uzavrie prívod chladiacej vody do stropu, čím zabráni roseniu. Keď teplota v miestnosti poklesne a rosný bod sa začne vytvárať pri nižšej teplote, stropné chladenie sa opäť spustí.
Stropné chladenie ako integrovaný systém
Kombinácia chladenia a vykurovania
Mnoho stropných systémov je koncipovaných ako „dva v jednom“ - dimenzované sú aj na chladenie, aj na vykurovanie. Pri použití tepelného čerpadla sa stropné chladenie automaticky prepína na vykurovanie a vo vykurovacej sezóne dodáva do priestoru teplo. Teplovodné rúrky umožňujú stropu dosiahnuť vyššiu povrchovú teplotu, čím sú schopné vyžarovať teplo do okolitej miestnosti. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií v rozsahu 10 % až 13 %.
Integrácia s inými rozvodmi
Do priestoru stropu je možné inštalovať rozličné druhy technologických rozvodov, ktoré sa týkajú prevádzky budovy. Do podhľadu môžu byť zabudované osvetľovacie komponenty, služobné rozvody (napríklad reproduktory, vzduchotechnické komponenty, protipožiarne zariadenia alebo hlásiče) s maximálnou variabilitou bez toho, aby bol narušený estetický alebo funkčný aspekt sálavého podhľadu. Systém sálavého stropu môže byť kombinovaný so systémom nútenej ventilácie, napríklad z dôvodu hygienickej výmeny vzduchu.
Ekonomické aspekty a údržba
Náklady a návratnosť investície
Jednou z často spomínaných nevýhod stropného chladenia sú vyššie počiatočné náklady v porovnaní s klasickou klimatizáciou. Avšak, prevádzkové náklady stropného chladenia sú výrazne nižšie. Pri použití tepelného čerpadla sa náklady pohybujú na úrovni 30 až 40 % oproti nákladom na prevádzku klasickej klimatizácie. Dôležitým faktom je, že tepelné čerpadlo možno využiť nielen ako zdroj chladu v lete, ale aj ako zdroj tepla počas vykurovacej sezóny. Pri takejto kombinovanej prevádzke sa zvýšené investičné náklady dokážu vrátiť spoľahlivo do troch až piatich rokov. Investícia do stropného chladenia sa tak vráti v dlhodobom horizonte vďaka nižším prevádzkovým nákladom a vyššej energetickej efektívnosti.
Dotácie a finančné príspevky
Pri inštalácii stropného chladenia je možné využiť dotácie a finančné príspevky, ktoré môžu pomôcť znížiť počiatočné náklady.
Inštalácia, údržba a životnosť
Inštalácia stropného chladenia môže byť náročná a vyžaduje si odborné znalosti a skúsenosti. Zvyčajne trvá niekoľko dní, v závislosti od veľkosti a komplexnosti systému. Stropné chladenie je možné inštalovať aj v starších domoch. Pre optimálnu funkčnosť systému je potrebná pravidelná údržba. Životnosť stropného chladenia sa pohybuje okolo 20-25 rokov, v závislosti od kvality inštalácie a pravidelnej údržby.
Zhrnutie výhod stropného chladenia
- V chladenej miestnosti nedochádza k prievanu.
- Chladí sa rovnomerne celá plocha stropu.
- Využíva sa prirodzený tepelný spád (chladný vzduch je hustejší a ťažší, takže prirodzene klesá dole až na podlahu, kde sa ohreje a nespôsobuje efekt studenej podlahy).
- Pocitové vnímanie chladu je fyziologicky veľmi prirodzené.
- Nevíri sa prach a roztoče, čo ocenia najmä alergici.
- Pri prevádzke nekondenzuje vlhkosť, takže netreba odvádzať kondenzát a nevysušuje vzduch.
- K tepelnej pohode, vďaka kombinácii sálania a chladenia vzduchom, stačí teplota miestnosti 24 až 26 °C, čo šetrí náklady na energiu a prevádzkové náklady.
- Je účinné aj v ochladzovaní veľkých priestorov.
