Výmenník tepla je kľúčovým prvkom moderných vykurovacích systémov a priemyselných procesov, ktorého úlohou je efektívny prenos tepelnej energie medzi dvoma alebo viacerými médiami (kvapalinami, plynmi) s rôznymi teplotami. Tieto zariadenia sú nevyhnutné v systémoch vyžadujúcich prenos tepla bez ich priameho premiešania.
Fyzikálne princípy fungovania

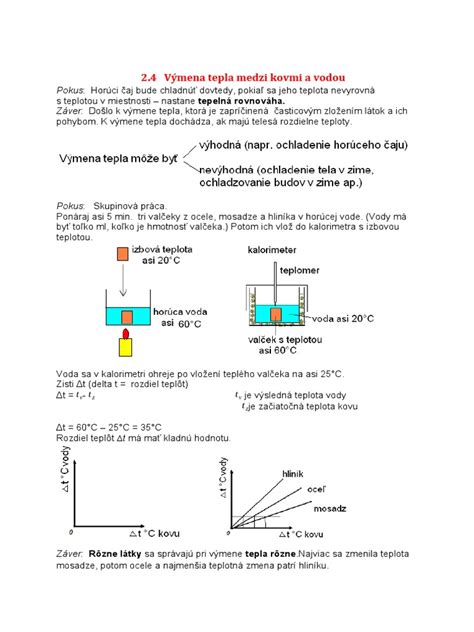

Fungovanie výmenníkov tepla je založené na troch základných fyzikálnych javoch: konvekcii, vedení tepla (tepelná vodivosť) a tepelnom žiarení. Základom je prirodzený zákon fyziky, podľa ktorého energia prúdi z teplejšieho média do chladnejšieho, až kým sa nedosiahne rovnovážny stav.
- Vedenie tepla: Schopnosť materiálov (napr. kovových stien výmenníka) prenášať energiu medzi médiami.
- Konvekcia: Prenos tepla prostredníctvom pohybu kvapalín alebo plynov.
- Turbulencia: V moderných výmenníkoch sa využíva na narušenie hraničnej vrstvy tekutiny, čím sa výrazne zvyšuje rýchlosť prenosu tepla.
Efektivitu výmenníka ovplyvňuje najmä plocha výmeny, teplotný rozdiel medzi médiami a ich prietok. Čím väčší je teplotný rozdiel, tým efektívnejšia je výmena energie.
Typy výmenníkov tepla
Podľa konštrukcie a spôsobu využitia rozlišujeme niekoľko základných typov výmenníkov:

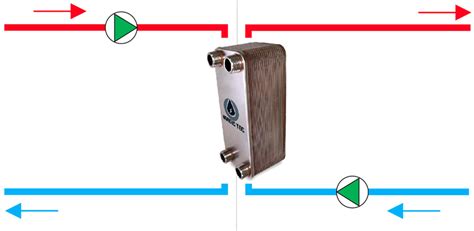

Doskové výmenníky tepla
Pozostávajú zo série tenkých, vrstvených a často zvlnených kovových dosiek (napr. z nerezovej ocele 316L). Tieto dosky vytvárajú kanály, cez ktoré striedavo prúdia médiá. Vďaka veľkej ploche výmeny tepla a kompaktnej konštrukcii sú ideálne pre vykurovacie systémy, kondenzačné kotly či tepelné čerpadlá.
Plášťovo-rúrkové výmenníky
Skladajú sa z valcového plášťa a zväzku rúrok. Sú mimoriadne robustné a odolné voči vysokým tlakom a teplotám, čo z nich robí nenahraditeľné riešenie v chemickom a energetickom priemysle.
Špirálové a koaxiálne výmenníky
Špirálové výmenníky minimalizujú energetické straty vďaka svojmu tvaru. Koaxiálne výmenníky (rúrka v rúrke) sa často využívajú v chladiacej technike, kde vnútorná trubica môže slúžiť ako výparník.
Aplikácie v moderných systémoch
Výmenníky tepla nachádzajú široké uplatnenie v rôznych odvetviach:
- Vykurovacie systémy: Prepojenie zdrojov tepla (kotly, tepelné čerpadlá) s inštaláciou ústredného kúrenia.
- Príprava teplej úžitkovej vody: V zásobníkoch vody funguje rúrková špirála ako výmenník, ktorý ohrieva pitnú vodu vykurovacou vodou.
- Priemyselné procesy: Spracovanie potravín, chemický priemysel, destilačné kolóny a energetika.
- Systémy chladenej vody (HVAC): Prenos tepla v komerčných budovách na zabezpečenie klimatizácie a chladenia.
Efektivita a údržba
Pre zabezpečenie dlhej životnosti a optimálneho výkonu je nevyhnutná pravidelná údržba. Zanášanie (usadzovanie vodného kameňa alebo nečistôt) pôsobí ako izolačná vrstva, ktorá znižuje účinnosť a zvyšuje prevádzkové náklady.
- Pravidelné čistenie: Zabraňuje usadzovaniu nečistôt a predchádza korózii.
- Monitorovanie výkonu: Sledovanie vstupných/výstupných teplôt a tlakových strát umožňuje včasnú detekciu porúch.
- Správne dimenzovanie: Poddimenzovaný výmenník nezvládne prenos tepla, zatiaľ čo predimentovaný môže byť nákladný na prevádzku.
