Výměníky tepla JAD: Konštrukcia a aplikácie
Výměníky tepla sú zariadenia, ktoré slúžia na efektívne predávanie energie z jednej teplonosnej látky do druhej. V primárnej strane výmenníka, ktorá sa zvyčajne nachádza v trubkách, prúdi jedna teplonosná látka, zatiaľ čo v sekundárnej strane, umiestnenej v plášti, prúdi druhá teplonosná látka.
Výměníky môžu byť zapojené dvoma spôsobmi: ako souproudé alebo protiproudé. Pri štandardnom zapojení je vykurovacie médium privádzané do trubiek. V prípadoch špecifických požiadaviek alebo podmienok, ako je napríklad vysoká viskozita média, je možné vykurovacie médium privádzať aj do plášťa.
Pre ohrev úžitkovej teplej vody (TUV) je možné použiť výmenník s špeciálnym hrdlom pre pripojenie cirkulácie, ktoré je umiestnené v jednej tretine výšky plášťa.
Tepelný výmenník je navrhnutý a vyrábaný ako celosvařovaný, nerozoberateľný celok. Jeho konštrukcia spočíva vo valcovom plášti, ktorý obklopuje sústavu teplosmenných trubiek. Tieto trubky sú usporiadané do súosých, niekoľkovrstvových, protisměrně vinutých špirálovíc. Sústava vykurovacích trubiek je zakončená v dvoch trubkovniciach, ktoré sú priamo privarené k príslušným pripojovacím hrdlám.
Výměníky typu JAD X(XK) sa vyznačujú pripojovacími hrdlami umiestnenými šikmo, symetricky s hlavnou osou výmenníka.
Vzhľadom na použitý materiál, tieto výrobky vyhovujú aj náročným aplikáciám, vrátane chladenia.
Typ JAD K a JAD H-K
Typ výmenníka JAD K je variantom, ktorý využíva vrúbkované teplosmenné trubky. Výměníky JAD sa vyrábajú v štyroch rôznych veľkostiach podľa výmennej plochy, rovnako ako typ JAD K.
Výměníky JAD H-K používajú špirálovito vrúbkované trubky. Pripojovacie hrdlá trubkového zväzku sú v tomto prípade umiestnené proti sebe a sú súosé s hlavnou osou výmenníka. Hrdlá plášťa sú umiestnené kolmo na túto os. Pripojovacie hrdlá môžu byť buď prírubové alebo s vonkajším závitom.
Doskové výmenníky tepla Nordic Tec
Doskové tepelné výmenníky sú zariadenia určené na výmenu tepla medzi rôznymi médiami. Vďaka svojej veľkej ploche sú ideálne pre nízkoteplotné vykurovacie systémy, ako sú solárne systémy, geotermálne systémy, tepelné čerpadlá a iné alternatívne a inovatívne vykurovacie systémy. Sú tiež vhodné pre prevádzku malých aj veľkých bazénov.
Skrutkované doskové výmenníky tepla pracujú s vysokou účinnosťou a minimálnymi stratami tlaku, pričom dosahujú najlepšie výsledky vyhrievania v kombinácii s bazénovým tepelným čerpadlom alebo solárnym ohrevom.
Prietok vody v doskových výmenníkoch je nižší v porovnaní s rúrkovými výmenníkmi a majú aj menší priemer hrdla. Voda v nich je však ohrievaná na vyššiu teplotu.
Montáž a prevádzka doskových výmenníkov
Doskové výmenníky X-PWT je potrebné osádzať vo vertikálnej polohe. Akákoľvek iná poloha môže obmedziť dostatočný prietok vody a dokonalú výmenu tepla. Pripojovacie závity výmenníka nesmú byť zaťažené nadmerným tlakom.
Tepelné výmenníky sú svojou konštrukciou špeciálne navrhnuté pre vykurovanie bazénovej vody, vody vo vírivých vaniach a kúpeľoch, alebo pri podlahovom vykurovaní.

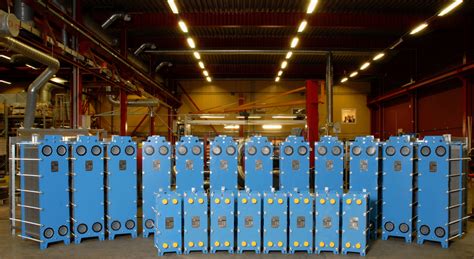

Doskové tepelné výmenníky sa skladajú z množstva špeciálne vyrezávaných tenkých dosiek, čo vytvára veľkú plochu pre výmenu tepla a zabezpečuje vysoký výkon zariadenia. Vďaka svojej konštrukcii sa vyznačujú širokým spektrom využitia v rôznych vykurovacích a chladiacich inštaláciách, vrátane potravinárskeho, chemického, farmaceutického a energetického priemyslu.
Systém dosiek a kanálov s malým priemerom umožňuje rýchlu a efektívnu výmenu tepla medzi dvoma tekutinami bez ich vzájomného miešania. Tieto výmenníky sa využívajú aj na rekuperáciu tepla, čím sa dosahujú úspory energie a zníženie prevádzkových nákladov.
Výber a vlastnosti doskových výmenníkov Nordic Tec
Internetový obchod Nordictec-shop.sk ponúka široký výber doskových výmenníkov tepla s rôznymi veľkosťami prívodov, od 3/4" až po 2". Tieto výmenníky sú vyrobené z materiálu s vysokou tepelnou vodivosťou, ako je nehrdzavejúca oceľ S316L, čo zabezpečuje rýchlu a efektívnu výmenu tepla.
Kľúčové parametre pri výbere výmenníka tepla zahŕňajú:
- Typ: Určuje, s akými médiami sú výmenníky určené spolupracovať.
- Výkon: Najdôležitejší parameter pri nákupe.
- Plocha pre výmenu tepla: Čím väčšia, tým efektívnejšie zariadenie pracuje.

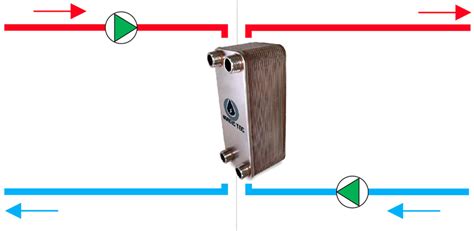

Doskové výmenníky tepla sa delia podľa veľkosti prívodových závitov, čo uľahčuje prispôsobenie zariadenia konkrétnej inštalácii. Zvyčajne majú štyri prívody: dva z primárnej strany (napr. zásobník vykurovacej sústavy alebo tepelné čerpadlo) a dva zo sekundárnej strany (napr. podlahové alebo radiátorové vykurovanie).
Kompaktné rozmery a prípojky malých rozmerov v tvare písmena X alebo jednoduché pripojenia sú výhodné všade tam, kde nie je možné použiť väčšie výmenníky kvôli priestorovým obmedzeniam. Výmenníky typu S umožňujú znížiť tlakové straty na strane plášťa pri zachovaní vysokých rýchlostí prúdenia.
Výhody doskových výmenníkov Nordic Tec:
- Šetria miesto: Kompaktné rozmery a možnosť inštalácie vo zvislej polohe.
- Nízke prevádzkové náklady: Konštrukcia prípojok v tvare písmena X a vlnité rúrky špirály zvyšujú odolnosť voči hromadeniu nečistôt.
- Vysoká účinnosť: Vyšší súčiniteľ prestupu tepla získaný vďaka vlnitým rúrkam, ktoré zvyšujú turbulenciu prúdenia a zosilňujú prenos tepla.
V Nordictec-shop.sk nájdete doskové výmenníky s rôznymi závitmi od 3/4" do 2" pre plynové, elektrické a iné kotly, tepelné čerpadlá, krby s vodným plášťom a pre domáce pivovarstvo.
