Spájkované doskové výmenníky tepla

Výmenníky tepla sú kľúčovými komponentmi v mnohých systémoch a procesoch, kde je nevyhnutný efektívny prenos tepla medzi dvoma médiami. Ich primárnou funkciou je umožniť odovzdávanie tepla z jedného média, či už tekutého alebo plynného, do druhého. Existuje niekoľko typov výmenníkov tepla, pričom spájkované doskové výmenníky tepla predstavujú kompaktné, efektívne a často bezúdržbové riešenie pre širokú škálu aplikácií, vrátane vykurovania, chladenia, vyparovania a kondenzácie.

Princíp a konštrukcia spájkovaných doskových výmenníkov tepla

Spájkovaný doskový výmenník tepla je špecifickým typom doskového výmenníka tepla, ktorého dosky sú navzájom pevne spojené technológiou spájkovania. Tento proces eliminuje potrebu tesnení a hrubých rámových platní, ktoré sa nachádzajú pri rozoberateľných doskových výmenníkoch. Vďaka tomu sú spájkované výmenníky oveľa kompaktnejšie a odolnejšie voči vysokým tlakom a tepelnej únave.

Konštrukcia spájkovaného výmenníka tepla je tvorená zväzkom vlnitých dosiek, ktoré vytvárajú kanály pre obe médiá. Tieto dosky sú vyrobené z nehrdzavejúcej ocele a sú spojené pomocou medenej fólie, ktorá sa taví počas procesu vákuového spájkovania pri vysokej teplote. V kontakte dosiek a spájkovacieho materiálu vznikajú pevné spájky, ktoré zabezpečujú integritu výmenníka. Niektoré konštrukcie môžu zahŕňať aj tzv. "blind rings" na utesnenie priestoru medzi krycou doskou a prvou doskou tvoriacou kanál.

Proces spájkovania

Proces vákuového spájkovania je kľúčový pre vytvorenie pevného a spoľahlivého spoja medzi doskami. V tomto procese sa dosky z nehrdzavejúcej ocele, spolu s medenou fóliou, spoja roztavením kontaktného povrchu. Spájkovací materiál sa hromadí v kontaktných miestach a vytvára tak pevné tepelné mosty. Výsledkom je jednotná a monolitická štruktúra.

Asymetrická konštrukcia dosiek

Jedným z charakteristických znakov spájkovaných doskových výmenníkov tepla od popredných výrobcov, ako je Alfa Laval, je patentovaná asymetrická konštrukcia dosiek. Táto konštrukcia optimalizuje prenos tepla vďaka zvýšenej turbulencii médií a optimalizovanej tlakovej strate, čo vedie k vyššej tepelnej účinnosti.

Typy a aplikácie výmenníkov tepla

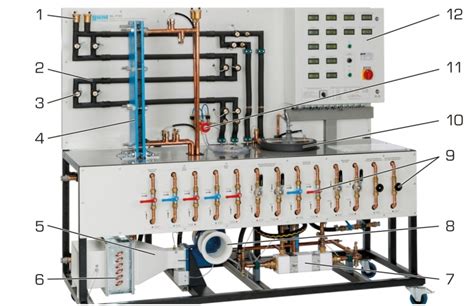

Výmenníky tepla sa delia na niekoľko základných typov, vrátane trubkových, doskových a plášťových. Spájkované doskové výmenníky tepla sú obzvlášť vhodné pre aplikácie, kde je potrebný vysoký výkon v kompaktnom prevedení.

Doskové výmenníky tepla

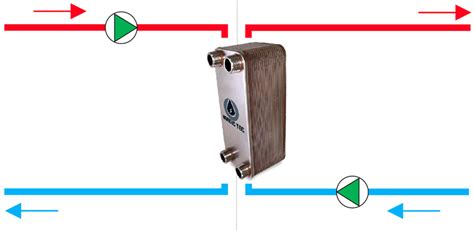

Doskové výmenníky tepla využívajú súbor zvlnených kovových dosiek na vytvorenie teplovýmennej plochy. V kanáloch medzi doskami prúdia dve rôzne médiá, teplé a studené, pričom prenos tepla prebieha cez tenkú stenu dosky. Tento typ výmenníka môže byť rozoberateľný (s tesneniami) alebo spájkovaný (bez tesnení).

Trubkové výmenníky tepla

Trubkové výmenníky tepla sú najbežnejším typom. Skladajú sa z rúrok, cez ktoré prechádza jedno médium, zatiaľ čo druhé médium obieha okolo nich. Existujú rôzne varianty, napríklad rúrkové výmenníky s rebrami na ohrev alebo chladenie okolitého vzduchu.

Plášťové výmenníky tepla

Pri plášťových výmenníkoch jedno médium prechádza cez plášť a druhé médium obieha okolo neho.

Špirálové výmenníky tepla

Špirálové výmenníky tepla využívajú špirálovito navinuté dosky na vytvorenie kanálov.

Aplikácie

Výmenníky tepla nachádzajú široké uplatnenie v rôznych odvetviach:

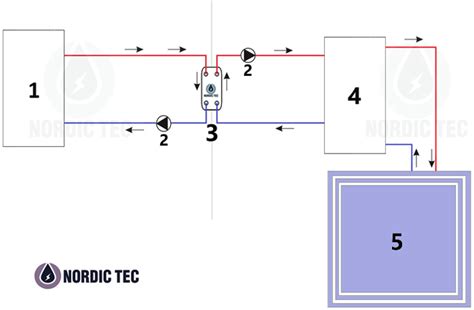

• Vykurovanie a chladenie budov (systémy ústredného vykurovania, teplá úžitková voda).
• Potravinársky priemysel (ohrev, chladenie, pasterizácia).
• Chemický a petrochemický priemysel (procesné chladenie a ohrev).
• Energetika (odvádzanie odpadového tepla, chladenie turbín).
• Chladiace systémy a klimatizácie.

Efektivita, údržba a výber výmenníka

Efektivita výmenníkov tepla je zásadným faktorom pre ich optimálnu prevádzku. Správna veľkosť, návrh a pravidelná údržba zabezpečujú maximálny prenos tepla a minimalizujú energetické straty.

Výber správneho výmenníka

Správny výber výmenníka tepla je prvým a najdôležitejším krokom pre zabezpečenie jeho efektívnej funkcie v inštalácii. Tento proces by mali vykonávať skúsené osoby, ktoré zohľadnia nielen menovitý výkon (kW), ale predovšetkým plochu výmeny tepla. Je dôležité, aby bol výmenník v rozumnom rozsahu naddimenzovaný, aby sa predišlo problémom s nedostatočným výkonom.

Pri výbere je potrebné poznať:

• Požadovaný tepelný výkon.
• Teplotné parametre vstupných a výstupných médií.
• Prietoky médií.
• Prevádzkové tlaky a materiálové vlastnosti médií.

Údržba a prevencia

Spájkované doskové výmenníky tepla sú zvyčajne bezúdržbové, avšak odporúča sa dodržiavať určité zásady pre zabezpečenie ich dlhodobej funkčnosti:

• Zabránenie znečisteniu: Inštalácia filtrov pred výmenníkom je kľúčová na ochranu pred nečistotami, ktoré by mohli spôsobiť jeho upchanie a zníženie účinnosti. Odporúča sa použiť sieťové alebo magnetické filtre.
• Dodržiavanie prevádzkových parametrov: Neprekračujte maximálne prevádzkové tlaky a teploty uvedené výrobcom.
• Ochrana pred náhlymi zmenami: Vyvarujte sa náhlym nárastom tlaku a teploty, ktoré môžu poškodiť zariadenie.
• Pravidelné čistenie: V systémoch ústredného vykurovania sa odporúča čistenie raz ročne, v systémoch TÚV raz za jeden a pol roka.
• Správna montážna poloha: Výmenníky by mali byť montované vo vertikálnej polohe (na výšku) pre zabezpečenie správneho odvzdušnenia. Horizontálna montáž môže viesť k zátokám a neefektívnej prevádzke.

Tepelná izolácia

Hoci tepelná izolácia nie je vždy nevyhnutná pre funkčnosť výmenníka, odporúča sa najmä v prípadoch, kde je cieľom minimalizovať tepelné straty do okolia a zvýšiť celkovú efektivitu vykurovacieho systému.

Výhody spájkovaných doskových výmenníkov tepla

Spájkované doskové výmenníky tepla od renomovaných výrobcov, ako je Alfa Laval, ponúkajú množstvo výhod:

• Kompaktnosť: Vďaka absencii tesnení a rámových platní sú výrazne menšie ako rozoberateľné výmenníky pri rovnakom výkone.
• Vysoká efektivita: Patentované konštrukcie dosiek a protiprúdové usporiadanie zabezpečujú vynikajúcu tepelnú účinnosť.
• Odolnosť: Technológia spájkovania zaisťuje vysokú odolnosť voči tlakom a tepelnej únave.
• Bezúdržbovosť: V mnohých aplikáciách nevyžadujú pravidelnú údržbu, okrem preventívnych opatrení proti znečisteniu.
• Nízke prevádzkové náklady: Efektívny prenos tepla znamená nižšiu spotrebu energie.
• Flexibilita: Možnosť konfigurácie s rôznymi typmi dosiek a pripojení podľa špecifických potrieb aplikácie.

Spoločnosť Alfa Laval a jej produkty

Alfa Laval je globálny líder v oblasti technológií prenosu tepla s dlhoročnými skúsenosťami vo výrobe spájkovaných doskových výmenníkov tepla. Ich produkty sú navrhnuté s dôrazom na:

• Optimalizovaný výkon: Jedinečné konštrukčné prvky zabezpečujú vynikajúcu tepelnú účinnosť a spoľahlivosť.
• Široký sortiment: Výmenníky sú dostupné v širokej škále veľkostí a výkonov, s rôznymi typmi dosiek a pripojení.
• Súlad s normami: Všetky doskové výmenníky spĺňajú smernicu pre tlakové zariadenia.
• Globálna dostupnosť: Regionálne distribučné centrá zabezpečujú rýchle dodávky zákazníkom po celom svete.

Spájkované doskové výmenníky tepla Alfa Laval sú navrhnuté tak, aby spĺňali náročné požiadavky moderných priemyselných procesov a vykurovacích systémov.

Záruka a podpora

Výrobcovia ako Nordic Tec poskytujú na svoje výmenníky tepla záruku 60 mesiacov, ktorá sa vzťahuje na výrobné alebo materiálové chyby. Je však dôležité, aby bol výmenník nainštalovaný v súlade s odporúčaniami a odbornými zásadami, aby sa predišlo jeho poškodeniu. Spoločnosti ako Alfa Laval ponúkajú aj podporu ValuePlus, ktorá zahŕňa dokumentáciu, schválenia a certifikácie, ako aj prístup k odborníkom.

Možné problémy a ich riešenia

Pri prevádzke výmenníkov tepla sa môžu vyskytnúť určité problémy:

• Korózia: Destilovaná voda môže byť korozívna voči medenej spájke. V takýchto prípadoch je vhodné použiť výmenník s niklovou spájkou alebo celonerezový výmenník, prípadne dávkovať inhibítor korózie.
• Usadzovanie vodného kameňa: Tvrdosť vody spôsobená uhličitanom vápenatým a horečnatým môže viesť k usadzovaniu vodného kameňa. Čistenie sa vykonáva cirkuláciou čistiaceho roztoku v opačnom smere ako bežný prietok.
• Upchanie nečistotami: Nečistoty z inštalácie môžu upchať výmenník, čo nie je dôvodom na záruku. Dôkladná filtrácia a pravidelná kontrola sú nevyhnutné.

Pri výbere a prevádzke výmenníka tepla je dôležité zohľadniť špecifické podmienky aplikácie a dodržiavať pokyny výrobcu na zabezpečenie dlhodobej a efektívnej prevádzky.
