Systémy tepelných čerpadiel vzduch-voda sa stávajú čoraz populárnejšími pre poskytovanie energeticky účinného vykurovania a prípravy teplej vody. Jednou z najdôležitejších súčastí týchto systémov je výmenník tepla - kritické rozhranie, kde sa tepelná energia prenáša z chladiva do vody. V tomto článku preskúmame funkciu výmenníka tepla v systéme tepelného čerpadla vzduch-voda, jeho úlohu vo vykurovacom cykle a prečo je jeho výkon kľúčom k účinnosti a spoľahlivosti systému.
Čo je výmenník tepla?
Výmenník tepla je zariadenie, ktoré prenáša tepelnú energiu medzi dvoma tekutinami - v tomto prípade medzi horúcim chladiacim plynom a vodou - bez toho, aby tieto dve tekutiny prišli do priameho kontaktu. V systémoch vzduch-voda umožňuje výmenník tepla tepelnému čerpadlu dodávať ohriatu vodu na vykurovanie miestností (napr. podlahové systémy, radiátory) a aplikácie teplej úžitkovej vody.

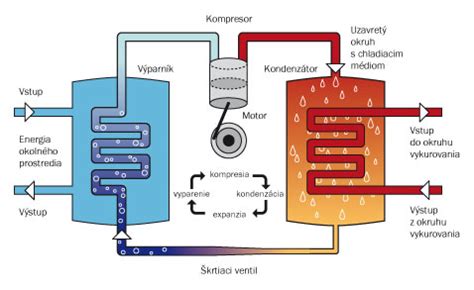

Výmenník tepla v chladiacom cykle
Tepelné čerpadlá vzduch-voda pracujú v chladiacom cykle. Výmenník tepla, tiež známy ako kondenzátor, je miesto, kde stlačený plyn chladiva uvoľňuje svoje teplo do vody v systéme.
Proces prenosu tepla
- Prijíma teplo z chladiva: Po tom, čo chladivo absorbuje teplo z vonkajšieho vzduchu a stlačí sa na vysokú teplotu, prúdi do výmenníka tepla.
- Prenáša teplo do vody: Chladiaci plyn s vysokou teplotou prechádza špirálami vo výmenníku tepla. Voda prúdi okolo týchto hadov alebo cez sekundárny doskový výmenník a absorbuje teplo bez zmiešania s chladivom.
- Kondenzuje chladivo: Keď chladivo stráca teplo do vody, ochladzuje sa a kondenzuje z plynu na kvapalinu - čím sa pripravuje na ďalšiu fázu cyklu.
Typy výmenníkov tepla
Existujú rôzne typy výmenníkov tepla používaných v systémoch tepelných čerpadiel:
- Doskové výmenníky tepla: Vyrobené z naskladaných kovových dosiek s kanálikmi na vodu a chladivo. Ponúkajú vysokú účinnosť prenosu tepla vďaka veľkej ploche. Sú kompaktné a široko používané v obytných jednotkách.
- Špirálové alebo rúrkové výmenníky tepla: Chladivo prechádza vnútornou trubicou alebo špirálou, zatiaľ čo okolo nej prúdi voda. Často sa používajú vo väčších alebo komerčných systémoch a majú robustný dizajn, vhodný pre vysokotlakové aplikácie.
Materiály a konštrukčné prvky
Materiály a konštrukčné prvky výmenníka tepla ovplyvňujú jeho výkon a životnosť:
- Meď alebo nehrdzavejúca oceľ: Používajú sa pre vysokú vodivosť a odolnosť proti korózii.
- Zliatiny hliníka: Niekedy sa používajú v kompaktných systémoch kvôli nákladovej efektívnosti.
- Titán: V zriedkavých prípadoch sa používa pre vysoko korozívne prostredia, ako sú aplikácie so slanou vodou.
Faktory ovplyvňujúce účinnosť výmenníka tepla
Účinnosť výmenníka tepla je ovplyvnená niekoľkými kľúčovými faktormi:
- Plocha povrchu prenosu tepla: Väčšia alebo optimalizovaná plocha povrchu zlepšuje účinnosť.
- Prietok vody: Musí byť správne vyvážený, aby absorboval dostatočné množstvo tepla.
- Teplota a tlak chladiva: Ovplyvňujú, koľko tepla je možné preniesť.
- Usadzovanie vodného kameňa a usadzovanie: Hromadenie minerálov môže časom znižovať účinnosť - pravidelná údržba je kľúčová.
Údržba a starostlivosť
Pravidelná údržba je nevyhnutná pre udržanie optimálneho výkonu výmenníka tepla:
- Preplachovanie systému: Systém by sa mal každoročne preplachovať, aby sa odstránili usadeniny a zabránilo tvorbe vodného kameňa.
- Kontrola poklesov tlaku: Sleduje sa na zistenie upchatia alebo neefektívnosti.
- Kontrola korózie alebo netesností: Pravidelná vizuálna kontrola je dôležitá.
- Používanie roztokov na úpravu vody: Môžu sa použiť na zníženie tvorby vodného kameňa.
Vysokokvalitný a dobre udržiavaný výmenník tepla môže výrazne zlepšiť COP (koeficient výkonu) tepelného čerpadla.
Výmenník tepla v kontexte vozidla (Fiat Doblo)
Hoci sa primárne zameriavame na systémy tepelných čerpadiel, princíp výmenníka tepla je relevantný aj v iných aplikáciách. V automobiloch, ako je napríklad Fiat Doblo, plní podobnú funkciu radiátor kúrenia.
Funkcia radiátora kúrenia
Radiátor kúrenia je nenápadný, no mimoriadne dôležitý diel, ktorý zodpovedá za vykurovanie kabíny. Funguje ako malý tepelný výmenník, ktorý odoberá teplo z chladiacej kvapaliny motora a odovzdáva ho vzduchu prúdiacemu cez ventilátor. Bez funkčného radiátora by bolo jazdenie v chladnom počasí nepríjemné, a v mnohých prípadoch aj nebezpečné pre obmedzenú viditeľnosť cez zahmlené sklá.
Umiestnenie a fungovanie
Radiátor kúrenia je umiestnený v klimatizačno-vykurovacej jednotke pod palubnou doskou. Do jeho tenkých kanálikov prúdi horúca chladiaca kvapalina z motora. Ventilátor vháňa vzduch cez hliníkové lamely radiátora, kde sa ohrieva a následne prúdi do kabíny.
Údržba radiátora kúrenia
Radiátor kúrenia vydrží často desiatky rokov, ak je chladiaci okruh správne udržiavaný. Základom je pravidelná výmena chladiacej kvapaliny, odvzdušnenie systému a kontrola čistoty. Kvalitný diel a správna údržba zaručia príjemné teplo, čisté sklá a dlhú životnosť vykurovacieho systému.
Ako funguje klimatizácia a kúrenie vo vašom aute
Výmenník tepla je srdcom prenosu tepla v systéme tepelného čerpadla vzduch-voda. Efektívnym prenosom tepla z chladiva do vodného okruhu zaisťuje optimálny vykurovací výkon, spoľahlivosť systému a úsporu energie. Pochopenie jeho funkcie, potrieb údržby a úlohy v cykle tepelného čerpadla je nevyhnutné pre projektantov systémov, inštalatérov a majiteľov domov.
