Plášťové a rúrkové výmenníky tepla, často označované aj ako výmenníky tepla rúrka v rúre, patria medzi najdôležitejšie a najrozšírenejšie komponenty pre efektívnu výmenu tepla v priemyselných procesoch. Vďaka svojej robustnej konštrukcii a širokej škále aplikácií zohrávajú kľúčovú úlohu v mnohých odvetviach - od chemického a ropného priemyslu až po potravinárstvo.
V tejto časti sa zameriavame na podrobné vysvetlenie ich funkcie, konštrukcie, použitých materiálov a oblastí použitia, aby ste lepšie pochopili ich význam a správne s nimi manipulovali.
Čo je to plášťový a rúrkový výmenník tepla?

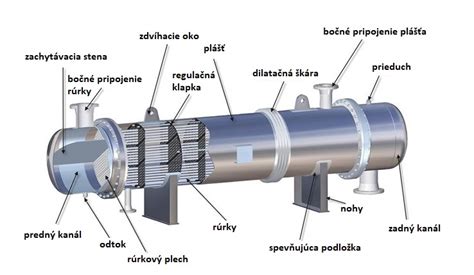

Plášťový a rúrkový výmenník tepla slúži na nepriamy prenos tepla v priemyselných procesoch. Jeho základná konštrukcia spočíva v zväzku paralelne usporiadaných rúrok umiestnených v uzavretom plášti. Jedno médium prúdi priamo cez rúrky, zatiaľ čo druhé médium prúdi okolo tohto zväzku rúrok v priestore plášťa. Týmto spôsobom výmenník tepla efektívne uvoľňuje alebo absorbuje tepelnú energiu bez toho, aby došlo k zmiešaniu médií.
Ako funguje plášťový a rúrkový výmenník tepla?
Princíp fungovania plášťového a rúrkového výmenníka tepla spočíva v nepriamom prenose tepla cez steny rúrok. Jedno médium preteká vnútornými rúrkami s typickým priemerom od 12 do 38 mm. Druhé médium obieha v priestore plášťa a je usmerňované pomocou prepážok. Pre zvýšenie efektivity sa často využíva princíp protiprúdu, pri ktorom médiá prúdia v opačných smeroch. Tým sa udržiava vysoký logaritmický teplotný rozdiel pozdĺž celej dĺžky výmenníka, čo vedie k vyššiemu výkonu.
Bežné konštrukcie zohľadňujú Reynoldsovo číslo a prípustnú tlakovú stratu. Tieto výmenníky sú navrhnuté tak, aby zvládali prevádzkové podmienky s tlakom často až do 40 barov a teplotami v rozsahu od -50 °C do viac ako 400 °C. Relevantné normy pre návrh a výrobu plášťových a rúrkových výmenníkov tepla zahŕňajú DIN EN 13445, AD 2000 a TEMA.
Typy plášťových a rúrkových výmenníkov tepla
Existuje niekoľko variantov konštrukcie plášťových a rúrkových výmenníkov tepla:
- Výmenník tepla s trvalo zváraným zväzkom rúrok: Tento typ je charakteristický svojou kompaktnosťou a vysokou odolnosťou voči tlaku, čo ho robí vhodným pre náročné aplikácie.
- Výmenník tepla s odnímateľným zväzkom rúrok: Umožňuje jednoduché čistenie a údržbu, čo je výhodné v prevádzkach s potenciálnym znečistením médií.
- Konštrukcie s U-trubkami: Tieto výmenníky umožňujú voľnú rozťažnosť rúrok vplyvom teplotných zmien, čím sa predchádza vnútornému pnutiu.
- Konštrukcie s plávajúcou hlavou: Sú navrhnuté pre aplikácie s vysokým tepelným namáhaním a umožňujú kompenzáciu tepelných rozdielov medzi plášťom a rúrkami.
- Dvojrúrkové systémy: Taktiež obľúbené riešenie pre špecifické aplikácie.
Princíp protiprúdového výmenníka tepla
V protiprúdovom výmenníku tepla prúdi jedno médium (napr. plyn) v opačnom smere ako druhé médium (napr. vykurovacia voda alebo para). Toto usporiadanie je vysoko efektívne, pretože maximalizuje prenos tepla medzi oboma médiami. Teplotný rozdiel pozdĺž celého zväzku rúrok zostáva konštantne vysoký, čo zabezpečuje maximálnu účinnosť výmeny tepla.
Jouleov-Thomsonov efekt a jeho kompenzácia
Jouleov-Thomsonov efekt popisuje jav, kedy sa plyn ochladzuje v dôsledku poklesu tlaku. V kontextoch, kde tento efekt môže negatívne ovplyvniť proces, plášťové a rúrkové výmenníky tepla pomáhajú tento efekt kompenzovať. Pred alebo po regulácii tlaku sa plyn privádza na požadovanú prevádzkovú teplotu pomocou výmenníka.
Použitie vo vysokotlakových aplikáciách
Plášťové a rúrkové výmenníky tepla sú často používané vo vysokotlakových aplikáciách, ako je napríklad filtrácia zemného plynu. Ich konštrukcia je navrhnutá tak, aby bola extrémne robustná a tlakovo odolná, čo umožňuje zvládnuť prevádzkové tlaky až do 300 barov. Táto vlastnosť ich robí ideálnymi pre predohrev a filtráciu plynových systémov pracujúcich pod vysokým tlakom.
Materiálové vyhotovenie
Štandardné plášťové a rúrkové výmenníky tepla sú zvyčajne vyrobené zo zváraných oceľových konštrukcií. Materiál však môže byť prispôsobený špecifickým požiadavkám aplikácie a vlastnostiam médií. V prípadoch, kde je potrebná zvýšená odolnosť proti korózii, najmä v prostrediach s kyslým plynom, sa používajú materiály spĺňajúce normy ako NACE, ktoré zabezpečujú dlhodobú ochranu.
Pretlaková strana plášťa
Strana plášťa výmenníka tepla je navrhnutá ako predtlaková vtedy, ak si to vyžaduje charakter vykurovacieho média alebo konkrétna aplikácia. Typickými príkladmi sú vysokotlakové aplikácie alebo situácie, kde je nutné dodržať špecifické predpisy, ako sú normy ASME alebo EN 13445. Pretlakové vyhotovenie je kľúčové pre zaistenie prevádzkovej bezpečnosti pri vysokých tlakoch a teplotách.
Špecializované návrhy a výroba
Spoločnosti sa často špecializujú na individuálne návrhy a výrobu výmenníkov tepla, vrátane tých so zväzkom rúrok. Proces začína detailným návrhom výmenníka, ktorý je zásadnou fázou. Zákazník špecifikuje svoje požiadavky, ktoré sú následne transformované do konkrétneho technického zadania. Na základe tohto zadania sa vytvorí návrh výmenníka na schválenie zákazníkom, ktorý potom slúži ako podklad pre výrobu.
Celý výrobný proces prebieha u osvedčených výrobných partnerov, kde skúsení odborníci dohliadajú na kvalitu a dodržiavanie technologických postupov pri výrobe každého zákazkového výmenníka.
Výmenníky tepla s "field tubes"
Výmenníky tepla s tzv. "field tubes" (rúrkami s rozšíreným povrchom) sú vhodné pre aplikácie, kde je dôležitá dobrá čistiteľnosť vonkajšieho povrchu teplovýmenných rúrok, napríklad pri vysokom výskyte tuhých znečisťujúcich látok (TZL). Taktiež sú vhodné, ak je potrebné aplikovať plastový povlak na ochranu proti agresívnemu prostrediu.
Výmenník tepla rúrka v rúre: Princíp fungovania a aplikácie
Výmenník tepla rúrka v rúre je základný typ výmenníka tepla, ktorý sa vyznačuje jednoduchou konštrukciou a efektívnym využitím v rôznych priemyselných aplikáciách. Jeho fungovanie je založené na prúdení dvoch tekutín cez systém rúrok - jedna tekutina prúdi vnútornou rúrkou a druhá vonkajším plášťom, ktorý ju obklopuje. Teplo sa prenáša cez stenu vnútornej rúrky.
Existujú dva základné typy prúdenia:
- Súhlasné prúdenie: Tekutiny prúdia rovnakým smerom.
- Protiprúdové prúdenie: Tekutiny prúdia proti sebe, čo zvyšuje efektivitu prenosu tepla tým, že umožňuje dosiahnuť väčší teplotný rozdiel medzi tekutinami na oboch koncoch výmenníka.
Bernoulli's principle
Aplikácie výmenníkov tepla
Výmenníky tepla, vrátane typu rúrka v rúre, majú široké uplatnenie v rôznych priemyselných odvetviach:
- Chemický priemysel: Pri procesoch ako destilácia, rektifikácia, absorpcia a extrakcia.
- Potravinársky priemysel: Pri pasterizácii, chladení a ohrievaní potravín.
- Energetika: Ako súčasť elektrární, teplární a systémov chladenia.
- Klimatizácia a chladenie: V klimatizačných systémoch, chladiacich zariadeniach a tepelných čerpadlách.
Konkrétne sa využívajú v odparkách, sušiarňach, chladiacich zariadeniach a tepelných čerpadlách.
Výhody a nevýhody výmenníkov tepla rúrka v rúre
Výhody:
- Jednoduchá konštrukcia a údržba.
- Možnosť použitia rôznych materiálov.
- Vhodné pre malé prietoky tekutín.
Nevýhody:
- Nižšia účinnosť v porovnaní s inými typmi výmenníkov tepla pri rovnakej ploche prestupu tepla.
- Väčšie rozmery pre dosiahnutie rovnakého výkonu v porovnaní s inými konštrukciami.
Materiály a korózia
Pri výbere materiálov pre výmenník tepla je kľúčové zohľadniť ich odolnosť voči korózii. Korózne procesy môžu výrazne skrátiť životnosť a znížiť účinnosť výmenníka. Z tohto dôvodu sa často používajú špeciálne materiály a aplikujú sa metódy protikoróznej ochrany.
