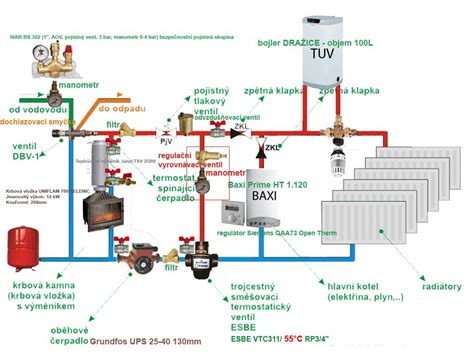

Výmenník tepla je zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. Tieto systémy slúžia na výmenu energie medzi sústavami a objektmi, ktoré majú rozdielne parametre. Ich využitie je mimoriadne široké - od vykurovania priestorov, cez klimatizácie a elektrárne, až po petrochemické závody a čistenie odpadových vôd.
Základné princípy prenosu tepla
Prirodzené zákony fyziky umožňujú energii prúdiť v rámci systému dovtedy, kým nie je dosiahnutý rovnovážny stav. Ak sa líši teplota dvoch telies alebo médií, teplo z telesa s vyššou teplotou sa prenesie do telesa s nižšou teplotou. Teplo odovzdané teplou kvapalinou sa vždy rovná teplu prijatému studenou kvapalinou.
Spôsoby prenosu energie zahŕňajú:
- Sálanie: Energia sa prenáša prostredníctvom elektromagnetických vĺn.
- Nútené prúdenie: Pohyb média závisí úplne alebo čiastočne na pôsobení vonkajších vplyvov.
Charakteristiky prúdenia
Pri prechode kvapaliny kanálmi rozlišujeme dva hlavné typy prúdenia:
- Laminárne prúdenie: Častice kvapaliny prechádzajú v rôznych rovnobežných vrstvách. Vyznačuje sa parabolickým rýchlostným profilom s maximálnou rýchlosťou v strede.
- Turbulentné prúdenie: Prietok nie je usporiadaný, ale náhodný a vírivý, čo spôsobuje intenzívnejšie miešanie médií. V tomto prípade je rýchlostný profil takmer konštantný, čo je výhodnejšie z hľadiska prenosu tepla.
Typy výmenníkov tepla
Výmenníky môžeme rozdeliť na priame (médiá sú v kontakte) a nepriame (teplo sa prenáša cez teplovýmennú plochu bez premiešania médií). Podľa konštrukcie vykurovacej plochy rozlišujeme:
- Doskové výmenníky: Tvorené súborom zvlnených kovových dosiek.
- Rúrkové výmenníky.
- Špirálové výmenníky.
Doskové výmenníky tepla
Teplovýmenná plocha je tvorená súborom zvlnených kovových dosiek, ktoré sa vyrábajú z rôznych materiálov podľa typu média. Kvapaliny prúdia v kanáloch tvorených kombináciou dosiek a tesnení. Stredný logaritmický rozdiel teplôt (LMTD) je hybnou silou prenosu tepla, zatiaľ čo hodnota NTU (theta - θ) vyjadruje termickú náročnosť prenosu.
Špecifiká freónových (chladiacich) výmenníkov
Freónový výmenník je spájkovaný doskový výmenník so špeciálnou konštrukciou, ktorá umožňuje prácu s dvoma médiami v rôznom stave skupenstva (napr. plyn a kvapalina). Kľúčovou vlastnosťou je odolnosť voči vysokým pracovným tlakom (až do 4,5 MPa).
| Vlastnosť | Popis |
|---|---|
| Materiál | Oceľ 316L spájkovaná vákuovo meďou |
| Využitie | Výparníky v tepelných čerpadlách, kondenzátory |
| Tlaková odolnosť | Štandardne 40-45 barov |
Parné výmenníky tepla
V priemysle sa zariadenia využívajúce paru ako zdroj tepla delia na:
- Priame vykurovacie zariadenia: Napr. parné mixéry alebo sprejové výmenníky, kde sa para priamo vstrekuje do vody. Tieto systémy sú často postupne vyraďované kvôli hluku a tlakovým rázom.
- Nepriame zariadenia: Rúrkové, špirálové či doskové výmenníky, kde je para oddelená od ohrievaného média pevnou stenou.
