Výmenník tepla je zariadenie navrhnuté na efektívnu výmenu tepelnej energie medzi dvoma alebo viacerými médiami s rôznymi teplotami. Jeho primárnou funkciou je prenos tepla z teplejšieho média na chladnejšie, čím sa dosahuje vyrovnanie teplôt v systéme a udržiavanie stabilnej teploty. Princíp fungovania výmenníka tepla je založený na základných fyzikálnych zákonoch, predovšetkým na tepelnom vedení a konvekcii.
Vďaka svojej univerzálnosti nachádzajú výmenníky tepla široké uplatnenie v rôznych oblastiach, od systémov centrálneho kúrenia a chladenia až po priemyselné procesy v chemickom, potravinárskom či energetickom priemysle. Efektívny prenos tepla zabezpečuje optimalizáciu prevádzkových nákladov a znižuje spotrebu energie.
Základné princípy fungovania výmenníkov tepla
Prenos energie vo výmenníku tepla je založený na prirodzenom fyzikálnom jave, že teplo vždy prechádza od teplejšieho média k chladnejšiemu. Pre tento proces je nevyhnutný teplotný rozdiel medzi dvoma médiami. Tekutina (kvapalina alebo plyn) s vyššou teplotou odovzdáva svoje teplo tekutine s nižšou teplotou. Cieľom tohto procesu je dosiahnuť rovnovážny stav teplôt v rámci systému.
Fungovanie výmenníkov tepla je primárne založené na dvoch mechanizmoch:
- Tepelné vedenie: Schopnosť materiálov prenášať tepelnú energiu. Konštrukcia výmenníkov je navrhnutá tak, aby maximalizovala plochu pre tento prenos.
- Konvekcia: Prenos tepla prostredníctvom pohybu kvapalín. Pohyb média závisí od vonkajších vplyvov alebo prirodzeného prúdenia.
Účinnosť výmenníka ovplyvňuje niekoľko faktorov, vrátane:
- Plocha výmeny tepla: Čím väčšia je plocha, tým efektívnejší je prenos energie.
- Teplotný rozdiel medzi médiami: Väčší rozdiel teplôt vedie k efektívnejšej výmene tepla.
- Prietok médií: Správne nastavený prietok zabezpečuje optimálny kontakt a prenos tepla.
Typy prúdenia v systémoch
V závislosti od smeru prúdenia médií rozlišujeme:
- Protiprúdové usporiadanie: Médium s vyššou teplotou prúdi opačným smerom ako médium s nižšou teplotou. Toto je najčastejšie používané usporiadanie pri doskových výmenníkoch, pretože umožňuje väčšie priblíženie teplôt a vyššiu účinnosť.
- Súprúdové usporiadanie: Obe médiá prúdia v rovnakom smere. Toto usporiadanie sa používa napríklad vtedy, keď sa teplota dvoch telies alebo médií výrazne líši.
Pri návrhu výmenníka tepla je dôležité zohľadniť aj typ prúdenia, či už ide o laminárne (usporiadané, vrstevnaté) alebo turbulentné (náhodné, vírivé) prúdenie, ktoré ovplyvňuje prenos tepla.
Doskové výmenníky tepla
Doskový výmenník tepla je typ zariadenia, ktoré umožňuje vysoko efektívnu výmenu tepla medzi dvoma kvapalinami s rôznymi teplotami. Jeho konštrukcia je založená na procesoch konvekcie a vedenia tepla.
Konštrukcia a materiál

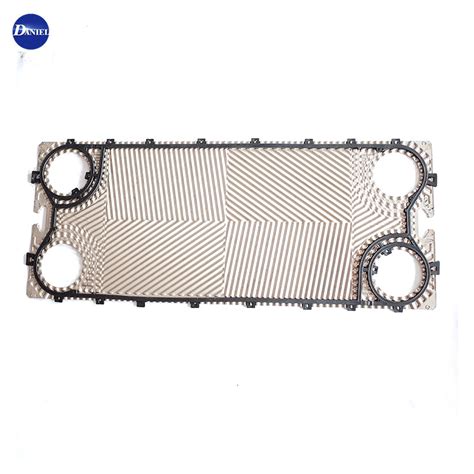

Doskový výmenník sa skladá zo série tenkých dosiek, ktoré majú špeciálne navrhnutú štruktúru. Tieto dosky sú zvyčajne vyrobené z kvalitnej nerezovej ocele 316L, čo zaručuje dlhú životnosť a odolnosť voči korózii. Dosky sú usporiadané v balíku a medzi nimi prúdia dve rôzne médiá. Kanály pre médiá sú tvorené kombináciou dosiek a gumových tesnení (pri rozoberateľných typoch).
Princíp fungovania
Jedna kvapalina prechádza kanálikmi vo vnútri dosiek, zatiaľ čo druhá kvapalina preteká po opačnej strane dosiek. Týmto spôsobom dochádza k prenosu tepla medzi kvapalinami, čo umožňuje ohrievanie alebo chladenie daného média v systéme. Vďaka svojej konštrukcii s veľkou výmennou plochou vo vzťahu k objemu sú doskové výmenníky tepla mimoriadne výkonné a umožňujú dosiahnuť významné úspory energie.
Výhody a aplikácie
- Vysoká účinnosť: Veľká plocha výmeny tepla v kompaktnom prevedení.
- Flexibilita: Možnosť ľahkého prispôsobenia konkrétnym potrebám (prietok, tepelné parametre).
- Univerzálnosť: Vhodné pre široké spektrum aplikácií v priemysle (chemický, potravinársky, energetický) aj v systémoch ústredného kúrenia a chladenia.
- Optimalizácia systémov: Zvyšujú efektivitu kúrenárskych a chladiacich systémov.
Doskové výmenníky tepla sú často používané na:
- Prepojenie plynových kotlov s inštaláciou ústredného kúrenia, najmä pri kondenzačných kotloch.
- Vykurovacích inštaláciách s kotlami na tuhé palivo (uhlie, pelety, drevo).
- Systémoch s tepelnými čerpadlami na rozdelenie hydraulického systému a elimináciu potreby glykolu.
- Oddelenie elektrického kotla od inštalácie.
- Chladenie sladiny pri domácej výrobe piva.
Plášťovo-rúrkové výmenníky tepla
Plášťovo-rúrkový výmenník tepla je robustné a spoľahlivé zariadenie, ktoré sa skladá z valcového plášťa a sústavy rúr, cez ktoré prúdia médiá. Jeho konštrukcia zaručuje odolnosť voči vysokým tlakom a teplotám.
Konštrukcia a princíp fungovania
V plášťovo-rúrkovom výmenníku prúdi jedno médium cez zväzok rúrok a druhé médium obteká tieto rúrky zvonka v plášti. Rúry môžu byť hladké alebo rebrované. Konce zväzku rúrok sú pevne pripevnené k rúrkovnici, ktorá slúži ako spojovací prvok a zároveň ako bod monitorovania úniku. Tento typ výmenníka je navrhnutý tak, aby sa zabránilo krížovej kontaminácii médií.
Výhody a nevýhody
Výhody:
- Robustnosť a spoľahlivosť: Odoláva vysokým tlakom a extrémne vysokým teplotám.
- Univerzálnosť: Možnosť použitia s rôznymi typmi kvapalín a prispôsobenia rôznym aplikáciám.
- Jednoduchá konštrukcia: Pri niektorých typoch je konštrukcia jednoduchá a umožňuje ľahké čistenie.
- Odolnosť voči znečisteniu: Hladký povrch a absencia mŕtvych uhlov u niektorých dizajnov uľahčujú čistenie a vyprázdňovanie.
Nevýhody:
- Veľké rozmery: Môžu byť objemné a vyžadujú značný priestor.
- Obtiažne čistenie: Čistenie strany plášťa môže byť náročné, najmä pri veľkých rúrkach, ktoré treba odstrániť.
- Teplotné namáhanie: Pri veľkých teplotných rozdieloch môže dochádzať k teplotnému namáhaniu materiálu, čo si môže vyžadovať dilatačné spoje a obmedziť prevádzkový tlak na strane plášťa.
- Riziko usadenín: Možnosť usadzovania materiálu vo výmenníku.
Aplikácie

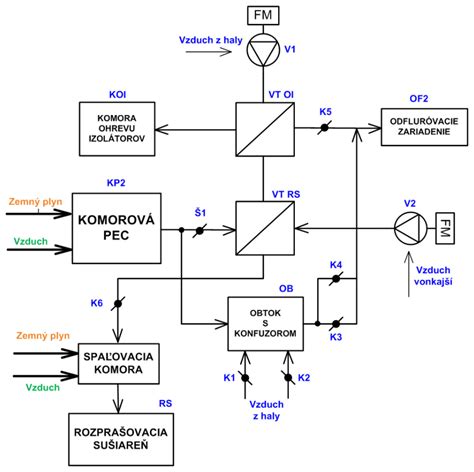

Plášťovo-rúrkové výmenníky tepla sú široko používané v rôznych priemyselných odvetviach, ako sú:
- Chemický a petrochemický priemysel
- Farmaceutický priemysel
- Potravinársky priemysel (vrátane cukrovarov a liehovarov)
- Energetika (vrátane parogenerátorov v jadrovom priemysle)
- Chladiace systémy
- Kotly a výparníky
Výmenníky tepla v špecifických aplikáciách
Tepelné čerpadlá

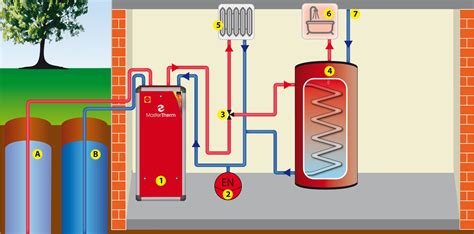

Vo tepelných čerpadlách sa výmenníky tepla používajú na:
- Rozdelenie hydraulického systému: Umožňujú oddeliť glykolový a vodný okruh, čím sa eliminuje potreba glykolu v celej inštalácii a chráni sa tepelné čerpadlo pred zamrznutím (najmä monobloky). Toto riešenie tiež znižuje náklady.
- Zlepšenie hydraulického prostredia: Rozdeľujú systém na menšie sub-jednotky, čo vedie k lepšej rovnováhe tlaku a teplôt a podporuje efektívnejšiu prácu obehových čerpadiel.
Je dôležité poznamenať, že inštalácia tepelného čerpadla si často vyžaduje použitie väčšieho doskového výmenníka tepla v porovnaní s klasickým kotlom na ústredné kúrenie, aby sa zabezpečila dostatočná účinnosť prenosu tepla.
Kondenzačné kotly a kotly na tuhé palivo
Doskové výmenníky tepla sú ideálne pre:
- Kondenzačné kotly: Využívajú teplo z kondenzátu vznikajúceho pri spaľovaní plynu.
- Kotly na tuhé palivo: Zabezpečujú efektívnu výmenu tepla generovaného pri spaľovaní uhlia, peliet alebo dreva, čím zvyšujú bezpečnosť a energetickú účinnosť inštalácie.
Solárne systémy a fotovoltika
V solárnych systémoch sa výmenníky tepla používajú na efektívne využitie slnečnej energie na ohrev vody alebo vykurovanie priestorov. V prípade fotovoltiky môžu akumulačné nádrže s výmenníkmi umožniť ukladanie prebytočnej solárnej elektriny vo forme tepla, ktoré sa následne využíva v čase, keď slnko nesvieti.
Domáca výroba piva
Doskové výmenníky tepla sú mimoriadne užitočné pri výrobe piva na chladenie sladiny. Čím väčší je výmenník, tým kratší je proces chladenia vďaka väčšej ploche pre rýchlejšie uvoľňovanie energie.
Akumulačné zásobníky a ich úloha

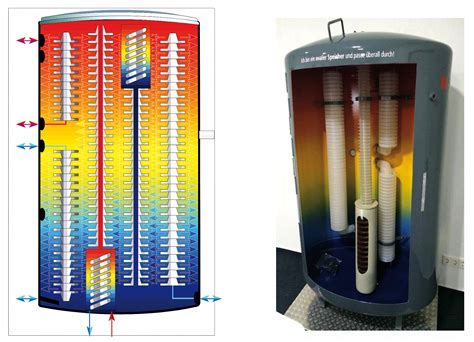

Akumulačný zásobník je veľká izolovaná nádrž naplnená vodou, ktorá slúži na skladovanie tepla pre vykurovací systém. Jeho inštalácia dáva zmysel najmä vo väčších alebo zložitejších systémoch, kde zabezpečuje dostatok tepla pre domácnosť.
Princíp fungovania a výhody
Akumulačný zásobník umožňuje tepelnému čerpadlu naďalej pracovať a ukladať vyrobené teplo, aj keď v miestnostiach nie je momentálne požadované kúrenie. Následne, pri náhlom dopyte po teple, zásobník dokáže okamžite dodať teplú vodu do systému. Hlavné výhody zahŕňajú:
- Zabránenie častému zapínaniu (cyklovaniu) tepelného čerpadla: Stabilizuje chod systému a predlžuje životnosť kompresora.
- Efektívne odmrazovanie (pre vzduchové TČ): Zabezpečuje dostatok tepla pre odmrazovací cyklus.
- Zaručenie minimálneho prietoku a hydraulické vyrovnanie: Predchádza problémom s prietokom a chybám systému.
- Možnosť integrácie viacerých zdrojov tepla: Umožňuje kombinovať rôzne zdroje energie (krb, solárne panely, záložný kotol).
- Lepšie využitie nízkej tarify: Umožňuje akumulovať lacnejšiu energiu (napr. v noci) pre dennú spotrebu.
- Vyššia účinnosť a plynulejší chod: Tepelné čerpadlo pracuje dlhšie v optimálnych podmienkach s vyššou účinnosťou.
Typy akumulačných zásobníkov
- Zásobník pre vykurovaciu vodu: Slúži výhradne na akumuláciu tepla pre vykurovací systém.
- Zásobník pre teplú úžitkovú vodu (TÚV): Klasický bojler na ohrev pitnej vody.
- Zásobník s modulom čerstvej vody: Kombinuje akumuláciu vykurovacej vody s prietokovou prípravou TÚV.
- Dvojkomorový (kombinovaný) zásobník 2 v 1: Jeden plášť s vnútorným zásobníkom na TÚV obklopený objemom vody pre vykurovanie.
Nevýhody akumulačných zásobníkov
- Vyššie počiatočné náklady: Predstavuje dodatočnú investíciu do systému.
- Nároky na priestor: Vyžaduje dostatočný fyzický priestor na umiestnenie.
- Tepelné straty: Každý zásobník, aj dobre izolovaný, má určité tepelné straty do okolia.
- Zložitejšia regulácia a návrh systému: Vyžaduje dobre navrhnutú reguláciu a často dodatočné komponenty (čerpadlá, ventily).
- Nie vždy výrazný prínos: V niektorých systémoch (napr. s podlahovým kúrením a moderným tepelným čerpadlom) nemusí priniesť výrazné zlepšenie.
Údržba a starostlivosť o výmenníky tepla
Pravidelná údržba a správna prevádzka výmenníkov tepla sú kľúčové pre ich dlhú životnosť, efektívnu činnosť a optimalizáciu prevádzkových nákladov.
Systematické čistenie
Usadeniny hromadiace sa na povrchoch výmenníka (z tvrdej vody, chemických nečistôt alebo biologických usadenín) zvyšujú odpor prietoku a obmedzujú účinnosť výmeny tepla. To vedie k vyššej spotrebe energie a zvýšeniu prevádzkových nákladov. Pravidelné čistenie zabraňuje týmto problémom, ako aj korózii a poškodeniu.
Priebežné monitorovanie výkonu
Včasné odhalenie problémov prostredníctvom monitorovania výkonu výmenníka umožňuje predísť vážnejším poruchám a udržať maximálnu účinnosť. Moderné monitorovacie systémy analyzujú účinnosť zariadenia v reálnom čase, čo umožňuje rýchlu reakciu.
Zanedbanie údržby môže viesť k poklesu výkonu, zvýšeniu prevádzkových nákladov a potenciálne k nákladným opravám a dlhým odstávkam. Preto je systematická údržba nevyhnutná pre dlhodobú spoľahlivosť a ekonomickú efektívnosť vykurovacích systémov.
