Tepelné čerpadlá zem-voda: Kompletný sprievodca moderným vykurovaním

Vykurovanie pomocou ekologickej energie je čoraz populárnejšie. Jedným z najúčinnejších vykurovacích systémov, ktoré si získavajú rastúcu popularitu, sú práve tepelné čerpadlá zem-voda. Tento moderný vykurovací systém je považovaný za špičku medzi vykurovacími riešeniami vďaka svojej efektívnosti a ekologickému charakteru.

Tepelné čerpadlo zem/voda odoberá energiu z objemu zeminy pod plochou záhrady alebo z geotermálneho hlbinného vrtu. Ide o veľmi efektívny spôsob vykurovania s mimoriadne spoľahlivou prevádzkou a dlhou životnosťou. Jeho činnosť spočíva v odbere tepelnej energie z pôdy a jej premene na teplo využívané na vykurovanie budov a ohrev teplej vody. Je to výborná alternatíva k tradičným systémom založeným na fosílnych palivách.

Princíp fungovania tepelného čerpadla zem-voda

Tepelné čerpadlo zem-voda využíva geotermálnu energiu uloženú v zemi, ktorá je obrovským, takmer nevyčerpateľným zásobníkom tepla. Od určitej hĺbky má zem základnú teplotu približne desať stupňov Celzia, ktorá je v porovnaní s okolitým vzduchom veľmi stála.

Systém sa skladá z troch hlavných častí:

• Primárny okruh - zemný kolektor alebo geotermálny vrt
• Tepelné čerpadlo - zariadenie na prenos a zvýšenie teploty
• Sekundárny okruh - vykurovací systém v dome

V zemnom kolektore alebo geotermálnych sondách prúdi nemrznúca zmes (solanka), ktorá odoberá teplo zo zeme. Chladivo sa odparuje pomocou tepelnej energie získanej prostredníctvom geotermálnych kolektorov alebo sond. Vďaka svojim špeciálnym tepelným vlastnostiam mení chladivo svoj fyzikálny stav pri nízkych teplotách. S pridaným teplom sa chladivo stáva parným a jeho teplota sa zvyšuje.

Najdôležitejším prvkom systému je kompresor. Na zvýšenie teploty chladiva na požadovanú úroveň sa pary chladiva stlačia kompresorom. Tým sa zvýši nielen jeho tlak, ale aj teplota. V druhom výmenníku tepla, takzvanom kondenzátore, odovzdávajú pary chladiva predtým vytvorené teplo vykurovaciemu systému a kondenzujú. Vďaka tomu je možné efektívne ohrievať vodu v systéme ústredného kúrenia.

Rovnako dôležitú úlohu zohráva výparník. Ten odoberá teplo z kolektora a odovzdáva ho chladivu. V tomto mieste látka mení skupenstvo z kvapalného na plynné, čo umožňuje ďalší transport tepelnej energie. Predtým, ako môže opätovne skondenzované chladivo opäť absorbovať geotermálne teplo, sa najprv rozšíri v expanznom ventile. Pri tomto procese klesá jeho teplota aj tlak. Celý cyklus sa neustále opakuje, zabezpečujúc stabilné vykurovanie budovy.

Typy zemných kolektorov a požiadavky na inštaláciu

Geotermálne teplo možno prostredníctvom tepelného čerpadla so zemným zdrojom získavať v zásade dvoma spôsobmi: buď prostredníctvom geotermálnych kolektorov, ktoré sú položené blízko povrchu, alebo prostredníctvom geotermálnych sond, ktoré preniknú hlboko do zeme.

Horizontálny zemný kolektor

Horizontálny kolektor sa umiestňuje do hĺbky od 1,5 do 2 metrov. Na získavanie geotermálneho tepla sa systém potrubí kladie vodorovne a hadovito pod líniu mrazu. Hĺbka je približne jeden až dva metre pod povrchom trávnika alebo pôdy. V potrubnom systéme cirkuluje soľanka (zmes liehu a vody), ktorá absorbuje tepelnú energiu a odovzdáva ju do výmenníka tepla.

Tento spôsob inštalácie zaručuje dostatok tepla tak, že odoberá teplo z veľkého povrchu. Preto je vhodný, ak máte dostatočne veľký pozemok. Veľkosť potrebnej plochy kolektora závisí okrem iného od potreby tepla danej budovy. V praxi je to 1,5 až 2-násobok plochy, ktorú treba vykurovať. Plocha kolektora musí byť nespevnená a nezastavaná (nesmie byť vyasfaltovaná alebo zastavaná), aby sa zabezpečilo dostatočné vsakovanie dažďovej vody. Jeho výkon závisí od typu pôdy a sezónnych výkyvov teploty.

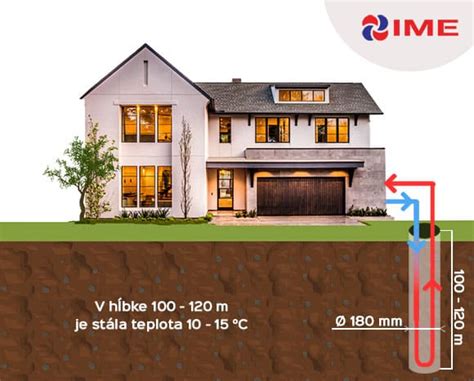

Vertikálny zemný kolektor (Geotermálne sondy)

Alternatívou horizontálnych kolektorov sú geotermálne sondy. Pomocou vrtov sa geotermálne sondy zapustia vertikálne alebo pod uhlom do zeme. Geotermálne sondy pre tepelné čerpadlá zem/voda získavajú teplo z hĺbky až 100 metrov, ideálne aj hlbšie, od 80 do 150 m. V tejto vrstve pôdy ponúka konštantná teplota 10 °C dostatok tepelnej energie na pokrytie vašich požiadaviek na vykurovanie a prípravu teplej vody.

Preteká cez ne soľanka, ktorá absorbuje geotermálne teplo v hĺbke 40 až 100 metrov a odovzdáva ho ďalej do výmenníka tepla. Od hĺbky približne desať metrov zostáva teplota po celý rok konštantná, takže geotermálne sondy účinne fungujú aj pri veľmi nízkych vonkajších teplotách. V porovnaní s geotermálnymi kolektormi si vyžadujú menej miesta a hodia sa aj na menšiu plochu pozemku, pretože si vyžadujú len otvor s priemerom približne 15 cm. Hĺbka vrtu závisí aj od potreby tepla a tepelnej vodivosti pôdy.

Porovnanie a faktory výberu

Výber medzi horizontálnym kolektorom a vertikálnym závisí od niekoľkých kľúčových faktorov, ako je dostupná plocha pozemku a potreba tepelnej energie.

Účinnosť a optimalizácia prevádzky

Účinnosť tepelného čerpadla zem-voda je kľúčovým faktorom, ktorý určuje jeho popularitu a rentabilitu. Účinnosť tepelného čerpadla zem-voda vyplýva z precíznej spolupráce jeho kľúčových komponentov: kompresora, kondenzátora a výparníka.

Meranie účinnosti: Súčiniteľ COP a SCOP/SPF

Najdôležitejším parametrom popisujúcim výkon zariadenia je súčiniteľ COP (Coefficient Of Performance). Udáva, koľko tepla dodá čerpadlo v pomere k spotrebovanej elektrickej energii. Čím vyššia je hodnota COP, tým vyššia je účinnosť a nižšie prevádzkové náklady. Vysoký súčiniteľ COP znamená, že tepelné čerpadlo generuje viac tepelnej energie pri minimálnej spotrebe elektriny.

Na predpovedanie účinnosti takéhoto systému sa používa usmernenie VDI 4650. Táto metóda výpočtu vypočítava sezónny koeficient účinnosti (SPF - Seasonal Performance Factor alebo SCOP - Seasonal Coefficient Of Performance) na základe COP tepelného čerpadla a rôznych parametrov systému. COP predstavuje okamžitý pomer vyrobeného užitočného tepla k použitej pohonnej energii vo forme elektrickej energie za štandardizovaných podmienok. SPF je zasa súčet všetkých COP, ktoré sa vyskytli v priebehu jedného roka. Typický SCOP pre tepelné čerpadlá zem-voda často presahuje číslo 5,0 (čo znamená, že 1 jednotka energie nutnej na prevádzku generuje 5 jednotiek tepla).

Faktory ovplyvňujúce účinnosť

Účinnosť tepelného čerpadla zem-voda nezávisí len od súčiniteľa COP. Rovnako dôležitá je kvalita inštalácie, pôdne podmienky a spôsob používania systému. Správne navrhnutá a nainštalovaná inštalácia výrazne zvyšuje účinnosť zariadenia, zatiaľ čo chyby pri inštalácii môžu viesť k stratám energie a zníženiu výkonu. Preto je dôležité, aby inštaláciu vykonávali skúsení odborníci a používanie prebiehalo v súlade s odporúčaniami výrobcu.

Rozdiel medzi teplotou zdroja tepla a teplotou prietoku vykurovacieho systému má rozhodujúci vplyv na účinnosť systému. Ak je napríklad počiatočná teplota desať stupňov Celzia a teplota prietoku 30 stupňov Celzia, tepelné čerpadlo soľanka/voda musí zvýšiť teplotu chladiva len o 20 stupňov Celzia. Vďaka relatívne konštantnému a vysokoúrovňovému zdroju tepla pracujú tepelné čerpadlá zem/voda veľmi efektívne počas celého roka.

Čím je pôda štrkovitejšia alebo piesočnatejšia, tým menej efektívne môže tepelné čerpadlo pracovať. Stabilné teploty pôdy vytvárajú ideálne prevádzkové podmienky pre tepelné čerpadlá typu zem-voda. Relatívne stabilné teploty pôdy vytvárajú ideálne prevádzkové podmienky pre tepelné čerpadlá typu zem-voda, čo vedie k najnižšej spotrebe elektrickej energie zo všetkých typov tepelných čerpadiel.

Nízke prevádzkové náklady a energetická úspora

Vďaka vysokej energetickej účinnosti tepelných čerpadiel zem-voda sa znižuje spotreba elektriny v porovnaní s tradičnými systémami. V praxi sa to prejaví výraznými úsporami na účtoch za energie. Vysoká účinnosť, stabilný výkon nezávislý od počasia, tichšia prevádzka a dlhšia životnosť sú kľúčovými výhodami. Pri správnom nastavení a dimenzovaní systému môžete ušetriť 60-75% nákladov na vykurovanie oproti elektrickému vykurovaniu.

Ekologické a ekonomické aspekty

V súčasnej dobe neexistuje ekologickejší spôsob vykurovania, bez vzniku škodlivých emisií pre zdravý život ľudí alebo pre samotnú planétu, než je práve tepelné čerpadlo.

Znižovanie emisií a využívanie obnoviteľných zdrojov

Jednou z kľúčových výhod tohto riešenia je jeho priateľskosť k životnému prostrediu. Na rozdiel od klasických vykurovacích systémov tepelné čerpadlá nevypúšťajú spaliny ani iné škodlivé látky. Využívajú obnoviteľné zdroje energie, čím nielen obmedzujú emisie oxidu uhličitého (CO₂ o 50-70% oproti fosílnym palivám), ale prispievajú aj k ochrane prírodných zdrojov.

Energetická potreba na vykurovanie je na jednej strane šetrná ku klíme a na druhej strane je k dispozícii priamo pod vaším pozemkom. Úplne sa eliminujú dlhé a na CO₂ náročné dopravné trasy. Využívanie geotermálnej energie znamená aj zníženie škodlivých emisií CO₂. Neprodukuje lokálne emisie a nevyžaduje skladovanie paliva.

Nezávislosť od fosílnych palív a stabilita cien

Vďaka využívaniu geotermálnej energie je tepelné čerpadlo zem/voda účinným spôsobom vykurovania. Jednou z hlavných výhod je skutočnosť, že zdroj tepla je k dispozícii prakticky zadarmo. Jediná energia, ktorú musíte zakúpiť, je energia na napájanie kompresora. Takmer nekonečný zdroj tepla tiež pomáha zabezpečiť, aby cena surovín nepodliehala hospodárskym alebo politickým výkyvom. Majitelia systémov sú tak výrazne menej závislí od dodávateľov palív.

Kombinácia s fotovoltikou

Ideálna je kombinácia s fotovoltickým systémom, aby ste mohli slnečné žiarenie premieňať na elektrickú energiu potrebnú pre chod tepelného čerpadla. To ďalej zvyšuje energetickú nezávislosť a ekologickosť prevádzky.

Príspevok k dosahovaniu klimatických cieľov

V dobe rastúceho ekologického povedomia a potreby redukcie emisií CO₂ nadobúdajú tepelné čerpadlá zem-voda na význame. Odborníci tu vidia veľký potenciál na dosiahnutie klimatických cieľov. Dôležitým pojmom je tu "Sector coupling", t. j. spojenie trhov s elektrickou energiou a teplom, čo prispieva k udržateľnému rozvoju a znižovaniu uhlíkovej stopy.

Náklady a návratnosť investície

Rozhodnutie o inštalácii tepelného čerpadla zem-voda je spojené s významnými výdavkami, ktoré môžu výrazne ovplyvniť rozpočet investora.

Počiatočné náklady

Hoci počiatočné investičné náklady sú vyššie ako pri tradičných vykurovacích systémoch, dlhodobé úspory na účtoch za energiu spôsobujú, že investícia sa rýchlo vráti. Náklady na inštaláciu sa zvyčajne pohybujú v rozmedzí od 10 000 do 30 000 € a ich výška závisí od niekoľkých kľúčových faktorov, ako je výber medzi horizontálnym a vertikálnym kolektorom, pôdne podmienky a dostupnosť priestoru. Počiatočné náklady sa pohybujú od 12 000 do 20 000 EUR, v závislosti od typu inštalácie a veľkosti systému.

Investície do systému navýšujú najmä výkopové a vŕtacie práce pri oboch variantoch inštalácie. Rovnako i samotný zemný kolektor spolu so všetkými potrebnými komponentami, ako zberná šachta, cirkulujúce teplonosné médium, montážny materiál a práca, navyšujú investičné náklady do tohto systému. V prípade geotermálnych sond sú náklady na vrty o niečo drahšie.

Prevádzkové náklady

Hoci počiatočná investícia sa môže zdať vysoká, prevádzkové náklady tepelného čerpadla zem-voda sú pomerne nízke. Zariadenie sa vyznačuje vysokou energetickou účinnosťou, čo vedie k nižšej spotrebe elektriny v porovnaní s tradičnými vykurovacími systémami. V dôsledku sú účty za energiu nižšie a investícia sa môže vrátiť v priebehu niekoľkých rokov, čím zabezpečí stabilné a predvídateľné náklady na kúrenie.

Na rentabilitu systému má veľký vplyv spotreba energie tepelným čerpadlom. Jej úroveň závisí od výkonu zariadenia a prevádzkových podmienok. Vhodná konfigurácia systému a jeho prispôsobenie špecifikám budovy môžu výrazne znížiť prevádzkové náklady. Odborná konzultácia pomôže optimalizovať parametre činnosti čerpadla a plne využiť jeho úsporný potenciál.

Dotačné programy

Zníženie emisií a nákladov na energiu z vykurovania pomocou moderného systému vykurovania v kombinácii so zateplením domu môže byť podporené z projektu Obnov dom. Kúpa tepelného čerpadla využívajúceho obnoviteľné zdroje môže byť podporená z národného projektu Zelená domácnostiam. S využitím štátnych dotácií je možné dobu návratnosti skrátiť až o 30%.

Návratnosť investície

Návratnosť sa pohybuje medzi 6-10 rokmi v závislosti od veľkosti domu, typu pôvodného vykurovania a využitia dotácií. Pri bežnom rodinnom dome sa návratnosť pohybuje v rozmedzí 6-10 rokov. Počiatočná investícia sa časom oplatí - z finančného aj ekologického hľadiska.

Integrácia s vykurovacími systémami v objekte

Moderné vykurovacie systémy, ako sú podlahové kúrenie a radiátorové kúrenie, dokonale spolupracujú s tepelnými čerpadlami zem-voda. Toto univerzálne riešenie sa osvedčuje v nových aj modernizovaných budovách, poskytujúc efektívne a ekologické vykurovanie prispôsobené individuálnym potrebám. Vykurovací okruh vo vašom dome sa veľmi nelíši od iných typov čerpadiel - ide o rozvod ohriatej vody do podlahového kúrenia, nádrže s teplou vodou či veľkých radiátorov.

Podlahové kúrenie

Podlahové kúrenie je obzvlášť efektívne v spojení s tepelným čerpadlom zem-voda, pretože pracuje pri nižších teplotách, čím zvyšuje účinnosť celého systému. Teplo sa rovnomerné rozdeľuje po miestnosti, eliminujúc chladné zóny a zvyšujúc komfort používania. Je to ideálne riešenie pre ľudí, ktorí oceňujú moderné technológie a úsporu energie.

Radiátorové kúrenie

Radiátorové kúrenie, hoci tradičnejšie, môže byť tiež efektívne používané s tepelným čerpadlom. Vyžaduje však použitie radiátorov s väčšou plochou výmeny tepla, aby efektívne fungovali pri nižších teplotách vody. Vďaka tomu je možné aj staršie inštalácie prispôsobiť moderným štandardom energetickej účinnosti, čo vedie k nižším účtom za kúrenie a menšiemu vplyvu na životné prostredie.

Životnosť, spoľahlivosť a údržba

Investícia do zemného tepelného čerpadla znamená aj investíciu do budúcnosti. Geotermálne kolektory a sondy majú totiž veľmi dlhú životnosť. Zariadenia sú tiež mimoriadne nenáročné na údržbu, pretože sa inštaluje len niekoľko pohyblivých komponentov.

Dlhá životnosť systému

Viac ako 40 rokov skúseností ukazuje, že pri správne navrhnutých, inštalovaných a servisovaných tepelných čerpadlách je životnosť kompresoru približne 50 - 70 000 prevádzkových hodín, čo je vo výsledku doba dlhšia ako 20 rokov. Životnosť zemných tepelných čerpadiel je väčšinou až o 1/3 dlhšia ako pri kvalitných vzduchových čerpadlách. Pri súčasných modeloch môžete očakávať životnosť 20-25 rokov prevádzky, kým bude potrebná výmena. Podzemný okruh bez problémov vydrží aj dlhšie ako 50 rokov.

Odporúčaná pravidelná údržba

Pre dlhodobú spoľahlivosť systému odporúčame:

• Pravidelnú ročnú kontrolu odborníkom
• Kontrolu tlaku v systéme každé 3 mesiace
• Čistenie filtrov podľa potreby
• Kontrolu nemrznúcej zmesi každých 5 rokov
• Sledovanie prevádzkových parametrov

Pravidelná údržba predlžuje životnosť systému a udržiava jeho vysokú účinnosť.

Prevencia porúch a optimalizácia výkonu

Pre maximálnu efektivitu systému sa odporúča dodržiavať nasledujúce zásady:

• Správne nastavenie vykurovacej krivky
• Využívanie časových programov
• Monitoring spotreby energie
• Pravidelná kontrola hlučnosti a vibrácií
• Udržiavanie čistoty výmenníkov

Ďalšie funkcie a výhody

Spojenie tepelného čerpadla zem-voda s rôznymi vykurovacími systémami poskytuje majiteľom domov možnosť spojiť úspory s ekológiou.

Pasívne chladenie / Temperovanie v lete

V teplejších letných mesiacoch možno tepelné čerpadlo zem/voda použiť aj na temperovanie. Pri tejto funkcii sa teplo z miestnosti odovzdáva do systému geotermálnej sondy prostredníctvom podlahového vykurovania. Zem potom toto teplo akumuluje, aby sa mohlo využiť v nasledujúcom vykurovacom období. V tomto režime je v prevádzke len obehové čerpadlo a riadiaca jednotka, vďaka čomu je prirodzené chladenie energeticky úspornou a nákladovo efektívnou metódou chladenia budov. V lete funguje proces vykurovania aj opačne: Jednoducho udržujte chladnú klímu v interiéri tým, že zmeníte funkciu výmenníka tepla na chladenie pomocou tepelného čerpadla. Pri systéme zem-voda je možné priplatiť si modul pasívneho chladenia, ktorý počas leta chladí domácnosť a zároveň teplom z interiéru domácnosti "nabíja" zemný kolektor na zimné vykurovacie obdobie, čím dochádza k energetickej revitalizácii zemného kolektora.

Tichá prevádzka

Tepelné čerpadlá zem-voda sa vyznačujú veľmi nízkou hladinou hluku, čo umožňuje flexibilné umiestnenie tepelného čerpadla vo vašom dome.

Stabilný výkon nezávislý od vonkajších teplôt

Na rozdiel od vzduchových tepelných čerpadiel, systém zem-voda nie je ovplyvnený výkyvmi vonkajšej teploty. Teplota v zemi zostáva relatívne stabilná počas celého roka, čo zabezpečuje konzistentný výkon s minimálnymi výkyvmi.
