Prepojenie podlahového kúrenia a radiátorov v jednom okruhu umožňuje využitie výhod oboch systémov, čím sa zabezpečuje tepelný komfort a energetická efektívnosť. Vďaka tomu je možné si užívať rovnomerné podlahové vykurovanie a rýchle dohriatie miestností prostredníctvom radiátorov. Kľúčové je však správne naplánovanie inštalácie, aby oba systémy pracovali efektívne a harmonicky.
Princípy fungovania a ich vplyv na komfort

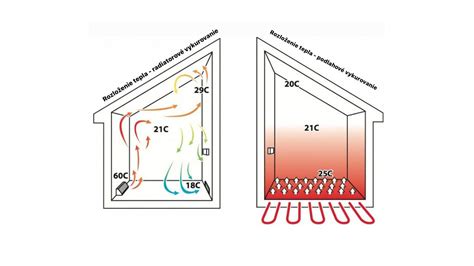

Oba systémy sa líšia spôsobom fungovania, čo ovplyvňuje komfort používania a prevádzkové náklady. Podlahové kúrenie je nízkoteplotný systém, ktorý rozvádza teplo rovnomerne po celej ploche podlahy, čím poskytuje príjemný pocit tepla. Radiátory naopak pracujú vo vysokoteplotnom režime a rýchlo ohrievajú miestnosť. Správne prepojenie týchto dvoch metód umožňuje využiť ich silné stránky bez kompromisov.
Regulácia teploty pre optimálnu efektivitu
Pre efektívnu integráciu je nevyhnutné použiť vhodné systémy regulácie teploty. Kľúčovú úlohu zohrávajú miešacie ventily a termostaty, ktoré prispôsobujú teplotu vody požiadavkám každého systému. Vďaka tomu podlahové kúrenie pracuje v optimálnom nízkoteplotnom rozsahu a radiátory efektívne ohrievajú miestnosti podľa potreby. Správna regulácia nielen zvyšuje komfort, ale aj umožňuje úsporu energie.
Význam ventilu RTL
V inštaláciách s podlahovým kúrením sa často používajú kondenzačné kotly, ktoré pracujú najefektívnejšie pri nízkych teplotách prívodnej vody. Takéto riešenie nielen zvyšuje úsporu energie, ale aj zabezpečuje optimálny tepelný komfort. Radiátory vyžadujú vyššiu teplotu vody, čo predstavuje výzvu pri prepojení oboch systémov do jednej, súdržnej inštalácie. Kľúčovú úlohu v kombinovanom vykurovaní zohráva ventil RTL, ktorý kontroluje teplotu vody a zabraňuje prehriatiu podlahy. Vďaka tomu môžu oba systémy fungovať efektívne, poskytujúc komfort používania a optimálnu spotrebu energie.
Ventil RTL kontroluje spätnú teplotu vody v kombinovaných systémoch a pôsobí ako ohraničovač teploty. Automaticky upravuje prietok, aby zabezpečil tepelnú stabilitu. Vďaka tomu je nepostrádateľný v inštaláciách spájajúcich podlahové kúrenie a radiátory, pomáhajúc udržiavať rovnováhu medzi rôznymi teplotnými požiadavkami. Je obzvlášť užitočný tam, kde presná regulácia teploty zabraňuje prehriatiu podlahy, najmä v menších miestnostiach s plochou do 10-12 m².

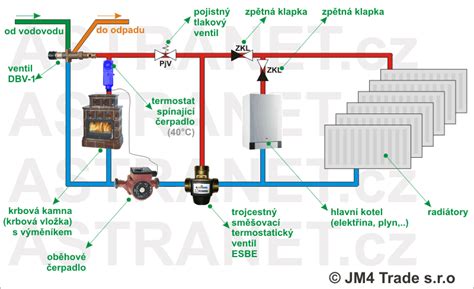

Miešací okruh a jeho funkcia
Vykurovacích inštaláciách, kde podlahové kúrenie spolupracuje s radiátormi, zohráva kľúčovú úlohu miešací okruh. Jeho úlohou je zníženie teploty vody prívodnej do podlahového kúrenia kombinovaním s chladnejšou spätnou vodou. Vďaka tomu môžu oba systémy pracovať v optimálnych podmienkach a zabezpečiť efektívne vykurovanie celej budovy. Najdôležitejším prvkom miešacieho okruhu je miešací ventil, ktorý presne reguluje teplotu vody v inštalácii. Správne pomery horúcej a chladnej vody umožňujú prispôsobiť tepelné parametre pre podlahové kúrenie aj radiátory, čo zabezpečuje stabilitu a efektívnosť celého systému.
Aby podlahové kúrenie a radiátory mohli spolupracovať v jednom okruhu, je nevyhnutné použiť miešací okruh, ktorý znižuje teplotu vody dodávanej do podlahového kúrenia. Vďaka tomu môžu oba systémy fungovať súčasne a prispôsobovať sa rôznym potrebám používateľov. Takéto riešenie je obzvlášť cenené v moderných inštaláciách, kde záleží na komforte aj úspore energie. Význam miešacieho ventilu nemožno podceňovať. Určuje pomer miešania vody, čo priamo ovplyvňuje účinnosť a tepelný komfort.
Inteligentné riadiace systémy pre maximálny komfort a úspory
Moderné systémy automatizácie kotla a riadenia vykurovania zabezpečujú tepelný komfort a efektívne hospodárenie s energiou. Vďaka pokročilým technológiám, ako sú regulátory vykurovania, je možné presne prispôsobiť teplotu vody v inštalácii aktuálnym poveternostným podmienkam. To nie je len pohodlie, ale aj reálne úspory na účtoch za vykurovanie.
Pokojové termostaty a zónová regulácia
Jedným z kľúčových prvkov inteligentných vykurovacích systémov sú pokojové termostaty. Umožňujú individuálne nastavenie teploty v každej miestnosti, čo je obzvlášť užitočné v domoch s rôznymi tepelnými požiadavkami. Vďaka nim môže byť každá miestnosť vykurovaná podľa preferencií obyvateľov, čo zvyšuje komfort a zlepšuje energetickú efektívnosť celého systému. Vďaka funkcii zónovej regulácie sa teplo dodáva len tam, kde je skutočne potrebné.
Počasné regulátory a automatizácia
V inštaláciách kombinujúcich podlahové kúrenie a radiátory zohrávajú kľúčovú úlohu počasné regulátory. Tieto inteligentné zariadenia analyzujú zmeny vonkajšej teploty a automaticky prispôsobujú parametre vykurovania, čím zabezpečujú optimálne podmienky vo vnútri budovy. Vďaka tomu systém funguje efektívne nezávisle od počasia.
Integrácia automatizácie kotla s modernými systémami riadenia vykurovania umožňuje vytvoriť inteligentné riešenia, ktoré nielen zvyšujú tepelný komfort, ale aj prispievajú k značným úsporám energie. Moderná automatika kotla dynamicky reguluje teplotu vody v vykurovacej inštalácii a prispôsobuje ju aktuálnym poveternostným podmienkam. Vďaka tomu vykurovanie funguje plynulo, automaticky reaguje na zmeny počasia a udržiava optimálnu teplotu v miestnostiach - bez potreby manuálneho nastavenia.
Technické aspekty inštalácie
Prepojenie podlahového kúrenia s radiátormi v jednom systéme si vyžaduje starostlivé plánovanie a zabezpečenie kompatibility všetkých prvkov. Najlepšie je, ak všetky komponenty pochádzajú od jedného výrobcu, čo zaručuje ich plnú spoluprácu a bezporuchový chod.
Rozdeľovače a obehové čerpadlá
Jedným z najdôležitejších prvkov inštalácie je rozdeľovač podlahového kúrenia. Jeho úlohou je rovnomerné rozvádzanie vody do jednotlivých okruhov, čím sa zabezpečuje stabilné a efektívne vykurovanie. Spolupracuje s obehovým čerpadlom, ktoré udržiava stálu cirkuláciu vody a zvyšuje výkon celého systému.
Výmenníky tepla a hydraulické vyváženie
V systémoch kombinujúcich radiátory s podlahovým kúrením zohráva neoceniteľnú úlohu aj výmenník tepla, ktorý umožňuje oddeliť dva okruhy s rôznymi parametrami a zvyšuje bezpečnosť celej inštalácie. Pri schéme pripojenia podlahového kúrenia a radiátorov je vhodné vyhnúť sa bežným chybám, ako je nesprávne nastavenie teploty vody alebo nesprávne prepojenie prvkov. Takéto nedopatrenia môžu viesť k stratám energie a vyšším prevádzkovým nákladom. Preto je montáž najlepšie zveriť skúseným odborníkom.
Pre optimálnu súčinnosť vykurovacieho systému, najmä v kombinácii s tepelnými čerpadlami, sa odporúča vykonať hydraulické vyváženie. Toto zabezpečuje rovnomernú distribúciu tepla v celom dome optimalizáciou objemových prietokov a tlakových pomerov vo vykurovacom systéme. Tento proces je obzvlášť užitočný pri veľkých vykurovacích systémoch.
Označovanie okruhov
Pri inštalácii vykurovacieho systému by mali majstri vždy označiť jednotlivé okruhy na rozdeľovači, aby sa dalo jednoznačne určiť, ktorá vetva patrí ktorej miestnosti. Správne označenie rozdeľovačov nie je len praktické, ale šetrí aj čas a peniaze v budúcnosti.
Kombinácia s tepelnými čerpadlami
Kombinácia podlahového vykurovania s tepelným čerpadlom je veľmi obľúbenou a častou voľbou pre novostavby. Tepelné čerpadlá sa často používajú v spojení so systémami podlahového vykurovania, pretože ich rozvody sú rozložené na veľkej ploche a na vyhriatie miestnosti im tak postačia aj nízke prietokové teploty, ktoré zvyšujú účinnosť tepelného čerpadla.
V zásade platí, že čím nižšia je požadovaná teplota prietoku a potreba tepla v budove, tým efektívnejšie možno tepelné čerpadlo prevádzkovať. Preto by sa pre tepelné čerpadlo mali vyberať čo najnižšie teploty prietoku, menšie ako 50 °C. Táto požiadavka je najlepšie dosiahnuteľná prostredníctvom nízkoteplotných systémov, ako je podlahové vykurovanie. V dobre tepelne izolovaných domoch možno dosiahnuť aj o niečo nižšie hodnoty.
Pri chladení pomocou tepelných čerpadiel je okruh chladiva reverzný. Pri chladiacom efekte sa teplo z vykurovania odvádza von, čím sa vykurovací systém ochladzuje. Studená voda potom prúdi cez vykurovacie potrubia v podlahe a miestnosti klimatizuje. Systémy podlahového vykurovania sú vďaka svojej veľkej ploche oveľa vhodnejšie na chladenie ako bežné radiátory.
Náklady na inštaláciu a prevádzku

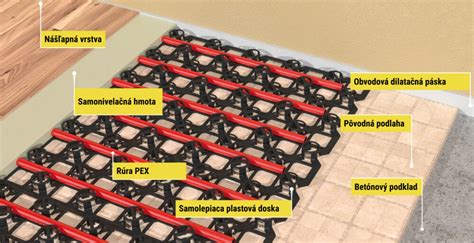

Náklady na podlahové vykurovanie závisia od spôsobu inštalácie. Systém teplovodného podlahového vykurovania (tenkovrstvový) stojí v najlacnejšom prípade približne 30 až 60 eur za štvorcový meter vrátane inštalácie, v najdrahšom variante (suchý systém) približne 70 až 100 eur za štvorcový meter. Elektrický systém s elektricky ovládanými vykurovacími rohožami alebo fóliami je lacnejší - 20 až 40 eur za štvorcový meter, ale jeho prevádzka je menej hospodárna.
Pri renovácii vykurovacieho systému, ak je potrebné vopred odstrániť starý poter, počítajte s dodatočnými nákladmi približne 20 eur na meter štvorcový. Napríklad pri obytnej ploche 100 metrov štvorcových by inštalácia podlahového vykurovania začínala na cene približne 3 000 až 6 000 eur a mohla by stáť až 7 000 až 10 000 eur. Tepelné čerpadlo vzduch-voda by stálo približne 8 000 až 15 000 eur plus náklady na inštaláciu 2 000 až 3 000 eur.
Systém IQRC: Inteligentná regulácia pre všetky typy budov
Systém IQRC je navrhnutý na efektívnu správu viacerých druhov vykurovacích systémov, vrátane kombinovaných, ako aj viacerých vykurovacích okruhov riadených čerpadlami alebo kotlami. Vysporiadajte sa s distribúciou energie efektívne a kúrte iba tam, kde treba. Už žiadne zbytočné plytvanie energiou.
Systém IQRC zabezpečuje komfort pre každú miestnosť osobitne, presne podľa potrieb na jej využívanie. Farebné zvýraznenie jednotlivých teplotných údajov v softvéri indikuje stav vykúrenia miestnosti na základe rozdielu skutočnej a nastavenej teploty, čiže stav prekúrenia alebo nedokúrenia. V každej miestnosti je nainštalovaný bezdrôtový termostat, ktorý vytvára bezdrôtovú sieť a riadi hlavice, alebo akékoľvek elektrické vykurovacie teleso, pripojené káblom, vrátane podlahových snímačov.
Energetický audit potvrdil, že po zavedení IQRC a výmene časti okien došlo v prvej sezóne k úspore na vykurovaní až 38 %. Regulačný systém jednoznačne odporúčam aj iným organizáciám. Ing. Zabezpečovali sme centrálne riadenie a bezdrôtovú zónovú reguláciu vykurovania administratívnych a výrobných priestorov vo výrobnom závode KASKO spol. s r.o. a vo firme Schaeffler.
Systém IQRC priniesol Ministerstvu školstva, vedy, výskumu a športu Slovenskej republiky a magistrátu mesta Prostějov úspory bez nákladných rekonštrukcií. Bezdrôtové ovládanie kúrenia v jednotlivých ubytovacích a spoločenských miestnostiach hotelov Panorama, Crocus a Urpín bolo realizované prostredníctvom stoviek bezdrôtových prvkov systému IQRC. V nemocniciach Rimavská Sobota a Vranov nad Topľou prispel systém IQRC okrem zjednodušenia ovládania vykurovania predovšetkým k zníženiu prevádzkových nákladov na energie.
Po nainštalovaní IQRC v objekte Thurzov dom došlo k zníženiu spotreby elektrickej energie v priemere o 25%. Možnosť vzdialenej kontroly vykurovacieho systému ušetrí správcovi penziónu veľa času. V hoteli vo Švédsku po inštalácii IQRC šetria zhruba 25% vykurovacích nákladov ročne.
Systém IQRC je vhodný do všetkých typov miestností, kde sa mení účel využívania alebo kde sa pracuje na zmeny, napríklad v archívoch, skladoch, či priestoroch s obmedzenou prevádzkou. Zónová regulácia je vhodná najmä tam, kde sa využitie miestnosti líši počas dňa alebo týždňa.
Alternatívne systémy regulácie
Existujúca ponúkaná regulácia IVAR.CALEON je systém priestorového termostatu, umožňujúci prostredníctvom CAN Bus ďalšie káblovo pripojené čidlá IVAR.ROOM SENZOR v ostatných miestnostiach riadiť celý objekt a otvárať a zatvárať elektrotermické hlavice jednotlivých okruhov podlahového vykurovania, prostredníctvom viaczónového ovládača IVAR.CALEON BOX. Nová doplnená regulácia IVAR.CALEON CLIMA v kombinácii s IVAR.CALEON BOX CLIMA dokáže okrem vyššie uvedeného i sledovanie vlhkosti, a je teda veľmi vhodná práve pre systémy vykurovania a stropného chladenia.
Priestorové čidlá IVAR.ROOM SENZOR alebo IVAR.ROOM SENZOR CLIMA môžu byť zvolené ako podomietkové, inštalované do bežných elektrokrabíc KR68, alebo nástenné, ktoré majú rovnaký tvar ako ovládač IVAR.CALEON. Voľba je iba na užívateľovi, z funkčného hľadiska ide o rovnaký výrobok.
