Systémy vykurovania a chladenia v obchodných centrách

Moderné obchodné centrá predstavujú komplexné priestory s rôznorodými požiadavkami na vnútornú klímu. Či už ide o skladovanie, kompletizáciu alebo distribúciu produktov v rámci centra, prípadne o prevádzkové priestory pre rôznych nájomníkov, často je potrebné zabezpečiť rozdielne klimatické zóny. Majitelia a správcovia nehnuteľností hľadajú optimálne, priestorovo úsporné a energeticky efektívne riešenia, ktoré zároveň znižujú prevádzkové náklady a zvyšujú hospodársky výsledok.

Optimalizácia vnútornej klímy a energetická efektívnosť

Optimalizácia vnútornej klímy v obchodných centrách vyžaduje riešenia, ktoré dokážu distribuovať upravený vzduch podľa konkrétnych požiadaviek do jednotlivých zón. Riešenia s vysokým vykurovacím a chladiacim výkonom zabezpečujú, že si vystačíte s menším počtom zariadení. Klimatizáciu skladových hál a logistických centier, a tiež obchodných priestorov, je možné realizovať s centrálnym aj decentralizovaným zásobovaním teplom a chladom, často prostredníctvom tepelných čerpadiel.

Pre novostavby aj rekonštrukcie je k dispozícii flexibilné riešenie. Ak potrebujete viac skladového priestoru alebo rozširujete halu, systém je možné jednoducho doplniť o ďalšie zariadenia a regulačné zóny. Takéto riešenia sú určené najmä majiteľom nehnuteľností a správcom kancelárskych a obchodných priestorov.

Meranie a riadenie spotreby energie

Komerčné nehnuteľnosti sú často príliš zložité na obsluhu a správu. Typy nájomníkov sa značne líšia, rovnako ako aj ich potreby a zvyklosti správania. To sťažuje sledovanie využívania celého obslužného systému. Automatizované meranie spotreby spojené s diaľkovým odpočtom údajov umožňuje majiteľom a správcom nehnuteľností spravodlivo rozdeliť náklady na energie jednotlivým nájomníkom vrátane využívania spoločných priestorov. Moderné systémy zaručujú presnosť merania a automatizovaný prenos zabezpečí rýchly a bezpečný prenos nameraných údajov priamo až do kancelárie správcovi nehnuteľnosti.

V závislosti od potrieb a možností je možné navrhnúť a zrealizovať automatizovaný systém merania a diaľkového odpočtu údajov z meračov. Pre obchodné a kancelárske centrá si môžete vybrať rôzne typy meračov tepla a vodomerov. Mechanické merače a vodomery sa tiež vyznačujú vysokou spoľahlivosťou a presnosťou za veľmi priaznivú cenu. Automatizovaný proces zberu údajov sa dá realizovať buď na začiatku, alebo postupne vybudovaním systému postaveného na rôznych komunikačných technológiách.

Typy meračov

• Inteligentné bytové SMART vodomery európskeho výrobcu BMETERS s integrovanými komunikačnými modulmi wireless M-BUS a LoRaWAN. Modul NB-IoT je možné inštalovať na vyžiadanie.
  • Inteligentný digitálny jednovtokový vodomer s 8-miestnym digitálnym displejom. Na snímanie turbíny sa využíva indukčný systém. Je vhodný na meranie studenej aj teplej vody.
  • Inteligentný ultrazvukový vodomer s 8-miestnym digitálnym displejom na meranie studenej vody. Vyznačuje sa vysokou presnosťou merania a inštalácia merača je možná v akejkoľvek polohe.
• Merače tepla/chladu vhodné na meranie spotrebovanej energie v bytových domoch, obchodných a kancelárskych centrách.
  • Ultrazvukový kompaktný merač tepla/chladu určený na meranie množstva spotrebovanej energie na vykurovanie a/alebo chladenie jednotlivých zariadení v centralizovanom systéme vykurovania.
  • Kompaktný jednovtokový merač tepla/chladu určený na meranie množstva spotrebovanej energie na vykurovanie a/alebo chladenie jednotlivých zariadení v centralizovanom systéme vykurovania.

Legislatívne požiadavky

Smernica Európskej únie o energetickej účinnosti (EED) prináša do procesov správy nehnuteľností nové požiadavky, dátumy a termíny, ktoré musia majitelia a správcovia poznať a dodržiavať.

Moderné systémy vykurovania a chladenia

Tepelné čerpadlá

Tepelné čerpadlá predstavujú profesionálne riešenie na vykurovanie a chladenie veľkých budov, ako sú priemyselné objekty, školy, športové zariadenia, kancelárie a hotely. Vďaka využívaniu až 75% obnoviteľnej energie výrazne zvyšujú úspory energie a znižujú vypúšťanie uhlíkových emisií.

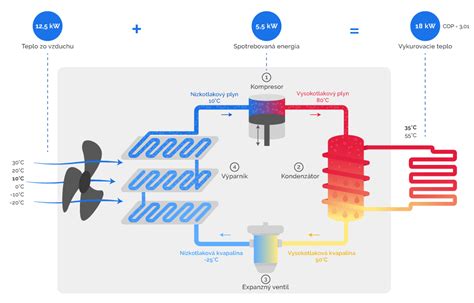

Tepelné čerpadlo reguluje teplotu prenášaného tepla a jeho základné komponenty sú vonkajšia jednotka (výparník), vnútorná jednotka(y) (kondenzátor) a chladivo. Výparník získava energiu z obnoviteľného zdroja (vzduch, voda, zem alebo solárna energia) vynútením premeny kvapaliny na plyn. Kompresor stlačí plyn, ktorý zvýši svoju teplotu. Kondenzátor potom pri návrate plynu do kvapalného stavu umožňuje preniesť jeho teplo do systému vykurovania. Expanzný ventil znižuje tlak chladiva, čím sa spúšťa nový cyklus procesu vyparovania.

Elektrické tepelné čerpadlá patria medzi energeticky účinné riešenia. Systém tepelného čerpadla vzduch-vzduch, mnohým známy pod pojmom klimatizácia, dokáže hneď po zapnutí začať vyrábať teplo. Ide o ekonomickejšiu a efektívnejšiu alternatívu k elektrickému vykurovaniu (úspora je až niekoľkonásobná, keďže tepelné čerpadlo vyrobí z 1kW energie priemerne 3 - 4 kW tepla). Výhodou čerpadiel vzduch - vzduch je aj jednoduchá a rýchla montáž - nie sú potrebné vrty ani kolektory. Prevádzky vďaka tepelnému čerpadlu získavajú veľkú mieru samostatnosti a nezávislosti na vývoji cien plynu či tepla.

Princíp tepelného čerpadla pri klimatizáciách môže fungovať aj reverzne, čo umožňuje jednotkám efektívne vykurovať interiéry, ideálne administratívne a priemyselné priestory, športové haly, prípadne akékoľvek priestory, ktoré nie je potrebné vykurovať konštantne, no v prípade potreby je potrebné ich rýchle vykúrenie. Medzi ďalšie výhody riešenia patrí relatívne rýchla a jednoduchá inštalácia a dobrá návratnosť investície.

Vysoká variabilita systémov tepelných čerpadiel

Pri plánovaní vykurovacieho systému pre komerčné využitie je potrebné zohľadniť veľkosť a členitosť priestoru. Na základe dispozícií je možné zvoliť vhodné vnútorné jednotky, ktoré môžu byť podstropné, nástenné, kazetové, kanálové, či stojanové. Jednotky by mali mať nízku spotrebu elektrickej energie, čo pomôže znížiť dĺžku návratnosti. Investor má na výber širokú škálu možností od rôznych technológií pri vonkajších jednotkách až po rôzne typy vnútorných jednotiek s rôznymi výkonmi a vlastnosťami.

• Nástenné jednotky: Vhodné pre menšie priestory, ako sú uzavreté kancelárie, kaviarne alebo menšie reštaurácie. Dôležitý je aj dizajn a rozmery.
• Podstropné, kanálové, kazetové a stojanové jednotky: Majú vyšší výkon a sú bežne používané v otvorených priestoroch, napríklad v menších autoservisoch alebo väčších kancelárskych priestoroch. 4-smerná kazetová jednotka s komfortnou distribúciou vzduchu tesne pod stropom, bez ofukovania pobytovej zóny, je príkladom riešenia pre kancelárie. Je možné nastaviť ju do 4, 3 alebo 2 smerov vyfukovania vzduchu a tiež horizontálne smerovanie vzduchu. Výsledkom je väčšia tepelná pohoda pri chladení aj kúrení.
• Kanálové jednotky: Ideálne riešenie pre prostredie s vysokými nárokmi na diskrétnosť technológií, ako sú hotely. Viditeľná časť klimatizácie pozostáva iba z mriežky pre nasávanie a výfuk vzduchu.
• Kanálová vysokotlaková jednotka: Skvelé riešenie pre veľké priestory s vysoko-efektívnym vykurovaním. Upravený vzduch distribuuje do konkrétnych miestností pomocou flexibilného potrubia. S tlakom až 150Pa a vysokým výkonom je táto jednotka predurčená na riešenie vykurovania a chladenia pomocou jednej centrálnej jednotky.

Vonkajšie jednotky tiež prispievajú k variabilite systému, ponúkajú rôzne výkony a kombinovateľnosť. V závislosti od použitých technológií môžu plnohodnotne vykurovať a chladiť aj pri extrémnych teplotách. Pri multisplitovom použití je napríklad možné pripojiť až 4 vnútorné jednotky na jednu vonkajšiu jednotku (závisí od výkonu a typu jednotiek). Takto sa dajú optimálne vykurovať a klimatizovať veľké miestnosti alebo obchody.

Sálavé vykurovacie systémy (Infražiariče)

Inovatívne technológie, ako sú tmavé žiariče, patria medzi najúčinnejšie priemyselné systémy vykurovania hál. Zakladateľ spoločnosti Günther Schwank v roku 1939 vynašiel svetlý žiarič, ideálny pre vykurovanie hál v priemyselných, obchodných a logistických aplikáciách. Plynové infražiariče sa vyznačujú mimoriadne vysokou účinnosťou a nízkymi hodnotami emisií, vďaka čomu sú úsporné a ekologické systémy vykurovania hál. Kondenzačná technológia bola špeciálne vyvinutá na rekuperáciu tepla (spätné získavanie tepla) v kombinácii so sálavými rúrkovými vykurovacími telesami (tmavé žiariče).

V priestoroch ako haly, administratívne priestory, garáže, či dokonca kostoly, kde je potrebné získavať rýchle a lacné teplo bez nepretržitého vykurovania, sú sálavé systémy ideálnym riešením.

Vzduchotechnické jednotky a vetranie

Teplovzdušné jednotky sú určené na vykurovanie, výmenu vzduchu a destratifikáciu v budovách. Pri často otváraných dverách - čo je častý prípad v priemyselných a logistických aplikáciách - sú vzduchové clony rozumným doplnkom vykurovacích a chladiacich systémov. Chillery spĺňajú takmer všetky požiadavky na chladenie a vykurovanie v širokom rozsahu teplôt, pričom používajú len malé množstvo chladiva, ktoré zostáva mimo budovy, čo je dobré pre životné prostredie a náklady na údržbu.

Vzduchotechnické jednotky aeroSchwank obsahujú všetky komponenty potrebné na účinné chladenie, vykurovanie a vetranie s rekuperáciou tepla. Ich kompaktný a sofistikovaný dizajn umožňuje jednoduché začlenenie do projektu budovy a rýchlu inštaláciu. Jednotku aeroSchwank možno pripojiť k vzduchotechnickému rozvodu alebo s tichou strešnou základňou s difúzorom na bezkanálovú inštaláciu. HVLS (High Volume, Low Speed) ventilátory, známe aj ako MonsterFans, pohybujú obrovským objemom vzduchu pri veľmi nízkych otáčkach a pri vysokých teplotách vytvárajú príjemný, chladivý vánok s malými energetickými nákladmi.

Integrované riešenia pre obchodné priestory (VRV a Conveni-Pack)

Systém VRV (Variable Refrigerant Volume) je delený systém priameho chladenia s jednou vonkajšou jednotkou a viacerými vnútornými jednotkami. Jedna z verzií tohto systému, známa ako HEREC (Heat Recovery - spätné získavanie tepla), umožňuje, aby niektoré vnútorné jednotky chladili a niektoré súčasne kúrili. V prechodných obdobiach tak možno „presúvať“ teplo odobraté z miestností, ktoré potrebujú chladiť, do miestností, ktoré naopak potrebujú vykurovať. Spotrebovaná energia sa v tomto čase vynakladá iba na „presunutie“ tepla a systém tak vykazuje značné úspory energie.

Conveni-Pack, principiálne vychádzajúci z konceptu VRV HEREC, je systém, ktorý v sebe integruje funkcie klimatizácie (cirkulačného chladenia a vykurovania) spolu s chladením a mrazením potravín. Je ideálny pre menšie obchodné prevádzky, kde obmedzený priestor a blízkosť obytných domov často vylučujú použitie konvenčných chladiacich zariadení. V porovnaní s tradičnými systémami vykurovania, klimatizácie, chladenia a mrazenia možno dosiahnuť vysoké úspory energie. Systém pozostáva z jednej vonkajšej jednotky s technológiou inverter na plynulú reguláciu výkonu a dvoch vnútorných cirkulačných klimatizačných jednotiek, pričom poskytuje aj rozhranie na pripojenie chladiaceho a mraziaceho zariadenia.

Prevádzkové režimy Conveni-Pack

• Chladenie všetkých zón: Vnútorné klimatizačné jednotky chladia, rovnako ako všetky chladiace a mraziace boxy. Kondenzačné teplo sa odvádza prostredníctvom výmenníka vonkajšej jednotky do okolitého vzduchu. Z energetického hľadiska je to najnepriaznivejší prípad.
• Vykurovanie, chladenie s prebytkom tepla: Vnútorné klimatizačné jednotky vykurujú, chladiace a mraziace boxy chladia, pričom kondenzačné teplo je vyššie ako teplo potrebné na vykurovanie. Zvyšné kondenzačné teplo nevyužité na vykurovanie treba odviesť do vonkajšieho prostredia. Horúce pary idú nielen do vnútorných jednotiek, ale aj do vonkajšieho výmenníka, ktorý je v tomto režime kondenzátorom.
• Vykurovanie a chladenie v rovnováhe: Vnútorné klimatizačné jednotky vykurujú, chladiace a mraziace boxy chladia a kondenzačné teplo je rovnaké ako teplo potrebné na vykurovanie. Z energetického hľadiska je to ideálna situácia, zariadenie pracuje s minimálnou spotrebou, kompresory iba presúvajú teplo z jednej časti do druhej. Výmenník vonkajšej jednotky sa nevyužíva.
• Vykurovanie a chladenie s nedostatkom tepla: Vnútorné klimatizačné jednotky vykurujú, chladiace a mraziace boxy chladia a kondenzačné teplo nepostačuje na vykurovanie. Chýbajúce teplo treba odobrať z vonkajšieho prostredia a transformovať na vyššiu teplotnú úroveň. Vonkajší výmenník je v tomto režime výparníkom.

Najvyššie úspory energie sa dajú očakávať v zimnom období, zatiaľ čo v letnom období úspory pochádzajú viac-menej z využitia pokročilých technológií. Oproti konvenčným spôsobom vykurovania, chladenia a mrazenia to spolu predstavuje celkové sezónne úspory až 44%, ktoré závisia od poveternostných podmienok. Jednoduchšia montáž, nulové nároky na podlahovú plochu a možnosť eliminácie alebo aspoň minimalizácie niektorých profesií robia návratnosť investície veľmi zaujímavou.

Hladina akustického tlaku vonkajšej jednotky Conveni-Pack je 57 dBA vo vzdialenosti 1 m pri plnom výkone. Dlhodobé pozorovania však ukázali, že ventilátory bežia 94 % času na nižších stupňoch a systém funguje väčšinu času s jedným alebo dvoma kompresormi, čo znižuje skutočnú hlučnosť v bežnej prevádzke.

Od roku 2003 sa zrealizovalo už niekoľko úspešných pilotných aplikácií tohto systému v obchodných reťazcoch v Belgicku, Nemecku a Veľkej Británii. Stredná Európa patrí momentálne medzi najaktívnejších propagátorov tohto riešenia, ktoré sa presadzuje aj v známych obchodných reťazcoch prítomných na Slovensku.

Plošné vykurovanie a chladenie

Plošné sálavé systémy, ako napríklad Gabotherm, sú najrozšírenejším a najvyužívanejším nízkoteplotným sálavým systémom na Slovensku. Je to štandardné riešenie vykurovania v moderných rodinných domoch, administratívnych budovách, hoteloch a samozrejme, aj v obchodných centrách a priemyselných objektoch. Systém stenového vykurovania a chladenia vytvára v priestore teplotne homogénne pole, čím prináša maximálny komfort a ideálne vertikálne rozloženie teploty.

Plošné chladenie stropom dokáže zabezpečiť optimálnu tepelnú pohodu v horúcich letných dňoch, pričom odbúrava tepelnú záťaž najprirodzenejším spôsobom - sálaním. Vykurovanie priestorov sálaním znamená, že nikde nič nefúka a nehučí, nevzniká pocit prievanu, nevíri sa prach a nevysušuje sa sliznica. Sálavé systémy sú zabudované v stavbách, a preto musia byť maximálne spoľahlivé. Ich výhodou je aj to, že neobmedzujú pri umiestňovaní nábytku alebo pracovných zariadení v interiéroch.

Gabotherm Alpha Smart je vysoko inteligentný systém, umožňujúci presné riadenie teploty v jednotlivých miestnostiach s ovládaním pomocou mobilnej aplikácie. Je ideálny pre podlahové, stenové aj stropné vykurovanie a chladenie.

Riešenia pre špecifické priestory a výzvy

V zimných mesiacoch sa v mnohých dielňach teplo rýchlo stráca v dôsledku slabej izolácie alebo otvárania dverí. V lete môžu výstavné priestory trpieť nadmerným slnečným žiarením. Systémy vykurovania a klimatizácie hál dokážu poskytnúť riešenia pre obe situácie. Vykurovanie športových hál, či už tenisových, viacúčelových alebo futbalových, si vyžaduje osobitné opatrenia. Krátky čas ohrevu a možnosť zónového ohrevu sú kľúčové, čo infračervené sálavé ohrievače dokážu efektívne splniť.

Spoľahlivosť a skúsenosti dodávateľov

Spoločnosti s desaťročiami skúseností vo vývoji, výrobe a plánovaní, inovatívnymi produktmi a vysokými štandardmi kvality sú lídrami v segmente vykurovania a chladenia. Súčasťou ich ponuky je aj komplexný a bezproblémový zákaznícky servis. Takéto spoločnosti sú overené miliónmi inštalovaných zariadení po celom svete a ich činnosť sa zameriava na zabezpečenie príjemnej pracovnej klímy a energeticky účinných riešení pre veľké budovy v priemysle, obchode a distribučných centrách.
