Plánovanie vykurovacieho systému pre novostavbu je komplexný proces, ktorý si vyžaduje dôkladné zváženie všetkých komponentov a ich vzájomného fungovania. V tomto prípade sa zvažuje kombinácia kotla na pevné palivo s akumulačnou nádržou a ohrevom teplej úžitkovej vody (TÚV), pričom sa kladie dôraz na pochopenie princípov fungovania trojcestných ventilov a optimálneho umiestnenia čerpadiel.
Princíp fungovania akumulačnej nádrže a jej pripojenie
Akumulačná nádrž (AN) slúži na skladovanie tepla vyrobeného kotlom, čím umožňuje jeho efektívnejšie využitie a stabilizáciu teploty v systéme. V kontexte kombinovaného vykurovania s kotlom na pevné palivo a možnosťou priameho ohrevu TÚV je dôležité pochopiť jej zapojenie.

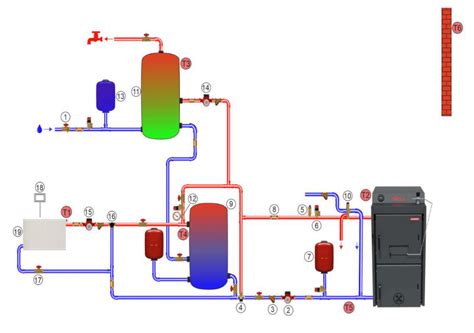

Základná schéma zapojenia počíta s jedným okruhom, do ktorého sa pripája kotol s maximálnou teplotou. Nasledovne je potrebné pripojiť aj ostatné odberné miesta tepla: podlahové kúrenie, radiátory a TÚV. Cieľom je zabezpečiť, aby teplo smerovalo priamo od kotla k odberným miestam, pokiaľ nie je nádrž plne naakumulovaná. Toto riadia termoregulačné alebo trojcestné ventily, ktoré zabezpečujú reguláciu teploty vody dodávanej do jednotlivých okruhov.
Ideálnym stavom je, keď teplo smeruje priamo od kotla k podlahovému kúreniu a radiátorom s regulovanou teplotou (napr. do 50°C pre podlahovku), zatiaľ čo do bojlera (obojživelníka) môže ísť plná teplota z kotla pre rýchlejší ohrev TÚV.
Regulácia teploty a funkcia trojcestných ventilov
Kľúčovým prvkom pre správnu funkciu systému sú trojcestné ventily. Ich úlohou je miešať horúcu vodu z kotla alebo akumulačnej nádrže so studenou spiatočkou tak, aby na výstupe dosiahli požadovanú teplotu pre konkrétny okruh. V prípade podlahového kúrenia je to často teplota okolo 40°C, zatiaľ čo pre radiátory môže byť o niečo vyššia.
Pre automatickú reguláciu teploty bez nutnosti manuálneho zásahu sa používajú termostatické trojcestné ventily, ktoré reagujú na zmeny teploty a samovoľne nastavujú polohu na základe nastavenia. Alternatívou sú servo ovládané trojcestné ventily, ktoré sú riadené externou reguláciou, napríklad ekvitermickou.
Rozdelenie systému na okruhy
Vzhľadom na odlišné požiadavky na teplotu vody v podlahovom kúrení a radiátoroch je nevyhnutné systém rozdeliť na samostatné okruhy. V tomto prípade sa navrhuje:
- Prízemie: Podlahové kúrenie v kuchyni, obývačke, WC, kúpelni a chodbe.
- Prvé poschodie: Radiátory v štyroch izbách, chodbe, kúpelni a WC.
Rozdelenie okruhov by malo byť realizované už v kotolni, aby bolo možné zabezpečiť optimálne teplotné režimy pre každý systém.
Umiestnenie čerpadiel a ďalších komponentov
Správne umiestnenie čerpadiel a ďalších komponentov je zásadné pre efektivitu a spoľahlivosť celého systému.
Čerpadlá
Okrem čerpadla v okruhu kotla sú potrebné ďalšie čerpadlá pre jednotlivé vykurovacie okruhy:
- Čerpadlo pre okruh radiátorov.
- Čerpadlo pre okruh podlahového kúrenia.
- Čerpadlo pre okruh ohrevu TÚV (ak nie je riešený priamo v akumulačnej nádrži).
Čerpadlá by mali byť umiestnené na spiatočkách jednotlivých okruhov, medzi telesami vykurovacích telies (radiátorov, podlahovky) a trojcestnými ventilmi.
Trojcestné ventily
Trojcestné ventily sú potrebné pre každý samostatný okruh s reguláciou teploty. V tomto prípade to znamená minimálne jeden pre podlahové kúrenie a jeden pre radiátory. Ak je TÚV ohrievaná samostatne, môže byť potrebný ďalší ventil.
Ďalšie potrebné komponenty
Okrem základných komponentov ako kotol, akumulačná nádrž, bojler, čerpadlá a ventily, môžu byť potrebné aj ďalšie prvky:
- Expanzná nádoba: Kompenzuje zmeny objemu vody v systéme pri zmene teploty.
- Spätné klapky: Zabezpečujú jednosmerné prúdenie vody a zabraňujú spätnému toku.
- Rozdeľovače: Pre podlahové kúrenie slúžia na rozvod vykurovacej vody do jednotlivých okruhov.
- Termostatické hlavice: Pre individuálnu reguláciu teploty v jednotlivých miestnostiach s radiátormi.
- Poistný ventil: Zabezpečuje ochranu systému pred pretlakom.
How does a thermostatic mixing valve work?
Typy akumulačných nádrží a ich využitie

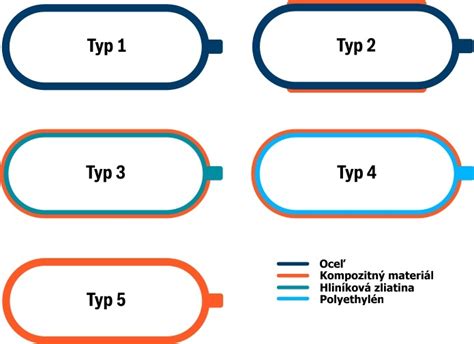

Akumulačné nádrže sa vyrábajú v rôznych konfiguráciách, ktoré ovplyvňujú ich funkčnosť a spôsob zapojenia:
- Akumulačná nádoba bez výmenníka (Puffer): Slúži výhradne na uskladnenie teplej vody pre vykurovací systém.
- Akumulačná nádoba s jedným alebo dvoma výmenníkmi: Umožňuje ohrev vody pomocou externého zdroja tepla, napr. solárnych kolektorov.
- "Nádoba v nádobe": Kombinuje akumulačnú nádrž na technickú vodu s vnoreným zásobníkom na teplú úžitkovú vodu.
- Akumulačná nádoba s prietokovým ohrevom TÚV: Ohrev TÚV prebieha prostredníctvom špirálovitého výmenníka z nehrdzavejúcej ocele.
V závislosti od typu nádrže a zdroja tepla môže byť potrebné dodatočné zariadenie na ohrev TÚV na požadovanú teplotu (napr. elektrický ohrievač).
Životnosť a dimenzovanie potrubia
Životnosť akumulačnej nádrže môže byť značná, ako dokazuje príklad nádrže z roku 1987, ktorá stále slúži bez netesností, pri správnom udržiavaní pH vody.
Priemer potrubia pre prívod k rozdeľovaču podlahového kúrenia závisí od tepelnej straty objektu a požadovaného tepelného spádu. Zvyčajne sa navrhuje maximálny tepelný spád 8°C. Pre výkon 1 kW je potrebné cirkulovať približne 107,5 litra vody za hodinu. Pri navrhovaní potrubia sa tiež zohľadňuje rýchlosť prúdenia, ktorá by nemala presiahnuť 0,3 m/s. Kúrenári preto navrhujú rôzne priemery potrubí (napr. 20mm alebo 26mm) v závislosti od konkrétnych výpočtov a odporúčaní.
