Kombinácia podlahového vykurovania s tepelným čerpadlom je v súčasnosti veľmi obľúbenou a častou voľbou, najmä pri novostavbách. Tento systém ponúka nielen vysoký tepelný komfort, ale aj významnú úsporu energií.
Prečo je podlahové vykurovanie s tepelným čerpadlom rozumnou voľbou?
V posledných rokoch sa podlahové vykurovanie stalo preferovaným systémom rozvodu tepla v rodinných domoch. Hlavným dôvodom je dosahovaný komfort, ktorý je umocnený absenciou radiátorov, čím sa zároveň získavajú väčšie možnosti pri rozmiestnení nábytku v izbách. Systémy podlahového vykurovania sú veľmi úsporné na prevádzku a zároveň poskytujú vysokú úroveň tepelného komfortu.

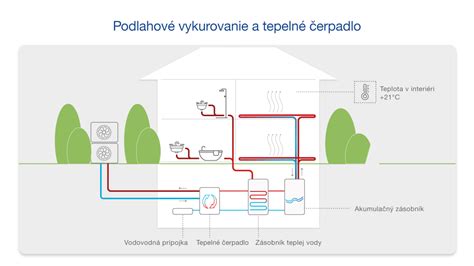

Obľúbenou a efektívnou kombináciou je práve podlahové vykurovanie s tepelným čerpadlom. Tepelné čerpadlá sa často používajú v spojení so systémami podlahového vykurovania, pretože ich rozvody sú rozložené na veľkej ploche. Vďaka tomu im na efektívne vyhriatie miestnosti postačia aj nízke prietokové teploty, ktoré zvyšujú účinnosť tepelného čerpadla. V zásade platí, že čím nižšia je požadovaná teplota prietoku a potreba tepla v budove, tým efektívnejšie možno tepelné čerpadlo prevádzkovať.
Systémy plošného vykurovania, ako napríklad nástenné a podlahové systémy, ktoré rozvádzajú teplo rovnomerne po celej ploche, sú preto ideálnym vykurovacím systémom pre tepelné čerpadlo. Okrem estetického hľadiska bodujú systémy podlahového vykurovania aj vďaka vysokému podielu sálavého tepla, ktoré vytvára mimoriadne príjemnú klímu v interiéri. V porovnaní s bežnými radiátormi možno teplotu v miestnosti znížiť o 1 až 2 stupne, čo umožňuje úsporu energie až do 12 %.
Princíp fungovania a optimálne nastavenia
Účinnosť tepelných čerpadiel výrazne závisí od teplotného rozdielu, ktorý je potrebné prekonať medzi výstupným systémom (napríklad teplota prietoku v potrubí podlahového vykurovania) a zdrojom tepla (vzduch, podzemná voda, pôda). Čím menší je teplotný rozdiel, tým menej elektrickej energie je potrebné na zvýšenie teploty. Preto by sa pre tepelné čerpadlo mali vyberať čo najnižšie teploty prietoku, ideálne menšie ako 50 °C. Túto požiadavku možno v zásade dosiahnuť rôznymi systémami tepelného výkonu, napríklad nízkoteplotnými radiátormi alebo panelovými ohrievačmi.
Aby celý vykurovací systém fungoval správne a efektívne, musí byť optimálne zladený. Za tohto predpokladu je možné vykurovať miestnosti na požadovanú teplotu s čo najnižšími nákladmi na elektrickú energiu. Regulácia vykurovacieho systému s tepelným čerpadlom sa musí individuálne prispôsobiť každej budove, pretože potreba tepla v každom dome je iná a môže byť ovplyvnená rôznymi faktormi.
Vykurovacia krivka a hydraulické vyváženie
Vykurovanie sa reguluje pomocou tzv. vykurovacej krivky. Tá opisuje vzťah medzi teplotou prietoku a vonkajšou teplotou. Vykurovacia krivka hovorí tepelnému čerpadlu, aká teplota prietoku je vhodná pre akú vonkajšiu teplotu, a tak zabezpečuje, aby sa prostredníctvom podlahového vykurovania vždy dodávalo do domácnosti dostatočné množstvo tepla. Ak vonkajšia teplota klesne, vykurovací systém musí poskytnúť primerane vyšší výkon, aby sa zabezpečila požadovaná teplota v miestnosti.
Nové, dobre izolované domy zvyčajne vyžadujú plochú vykurovaciu krivku, zatiaľ čo staršie budovy so slabou izoláciou majú strmú vykurovaciu krivku. Čím je vykurovacia krivka nastavená plochejšie, tým nižšie budú prietokové teploty. Vykurovacia krivka by však nemala byť ani predimenzovaná, ani poddimenzovaná.
Pre optimálnu súčinnosť tepelného čerpadla a podlahového vykurovania sa odporúča vykonať hydraulické vyváženie vykurovacieho systému. Tu sa skrýva ďalší potenciál úspory energie a nákladov. Hydraulické vyváženie zabezpečuje rovnomernú distribúciu tepla v celom dome optimalizáciou objemových prietokov a tlakových pomerov vo vykurovacom systéme. Tento proces je obzvlášť užitočný pri veľkých vykurovacích systémoch. Ak vo vykurovacom okruhu nie je všade rovnaký tlak, prietoky vody vo vykurovacích potrubiach nemusia správne prúdiť. Môže sa to stať napríklad vo veľkých miestnostiach alebo v miestnostiach, ktoré sú pripojené ďalej.
Samoregulačný účinok a regulácia izbovej teploty
Ďalšou výhodou podlahového vykurovania je jeho samoregulačný účinok. Keď sa dosiahnu nastavené teploty alebo sa teplota v miestnosti zvýši v dôsledku iných faktorov, napríklad slnečného žiarenia, vykurovanie sa automaticky reguluje a zníži tepelný výkon. Ak chcete podlahové vykurovanie nastaviť správne, mali by ste dbať na to, aby ste izbový termostat nenastavovali príliš často. Systémy podlahového vykurovania majú pomalú reakciu a niekedy potrebujú niekoľko hodín, kým miestnosť vyhrejú na požadovanú teplotu.
S individuálnou reguláciou miestnosti pre podlahové vykurovanie možno teplotu v každej miestnosti regulovať individuálne podľa požiadaviek používateľa.
Akumulačný zásobník vo vykurovacom systéme
Akumulačný zásobník pre tepelné čerpadlá sa používa na uskladnenie prebytočného tepla a jeho uvoľnenie do vykurovacieho systému v prípade potreby. Dokáže časovo aj hydraulicky oddeliť výrobu a spotrebu tepla. To umožňuje optimálne nastavenie výroby a spotreby tepla a zabezpečuje rovnomernú prevádzku vykurovacieho systému s tepelným čerpadlom.
Akumulačný zásobník nie je pre prevádzku tepelného čerpadla nevyhnutný, ale zabezpečuje minimálny čas chodu kompresora, keď sú ventily vykurovania zatvorené, a tým zvyšuje životnosť tepelného čerpadla. Pri výbere akumulačného zásobníka treba venovať osobitnú pozornosť dostatočnej tepelnej izolácii, aby tepelné straty neznižovali výhody akumulácie tepla.

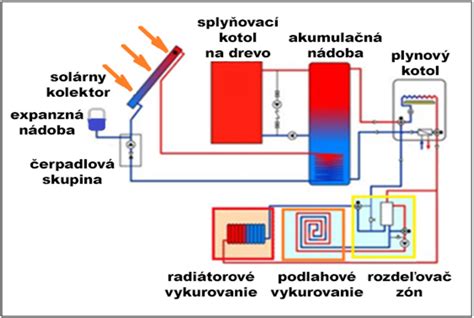

V prípade podlahového vykurovania s tepelným čerpadlom nie je akumulačný zásobník bezpodmienečne nutný, pretože samotné plošné vykurovacie telesá akumulujú veľké množstvo tepla. Ak sa však dva tepelné generátory kombinujú ako hybridný systém, akumulačný zásobník ako rozhranie je nevyhnutný pre bezproblémovú spoluprácu.
Potrebuje tepelné čerpadlo akumulačný zásobník?
Tepelné čerpadlá sa často kombinujú so systémami sálavého plošného vykurovania, napríklad s podlahovým vykurovaním. Vzhľadom na nižšie teploty prietoku v systémoch plošného vykurovania pracujú oveľa efektívnejšie. Pri týchto vykurovacích systémoch stačia na efektívne vykurovanie miestností nižšie prietokové teploty okolo 35 °C až 40 °C. To znamená, že nie je potrebné toľko ohrievať teplotu teplonosného média, čím sa znižuje množstvo spotrebovanej elektriny a celková spotreba energie.
Ak má vaša budova podlahové vykurovanie, môže vďaka svojej veľkej ploche a tepelnej zotrvačnosti fungovať ako zásobník. Podlahová mazanina (betónová alebo anhydritová liata vrstva) účinne absorbuje teplo, čím podlaha funguje ako malý zásobník energie. Preto nie je použitie tepelného čerpadla s akumulačným zásobníkom vždy nevyhnutné.

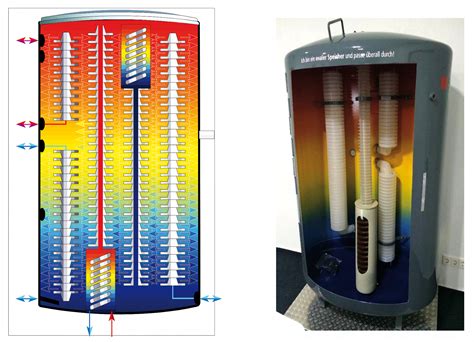

Nie všetky akumulačné zásobníky sú vhodné na kombináciu s tepelným čerpadlom. Pokiaľ nie je medzizásobník navrhnutý tak, aby zvládol vyšší prietok vykurovacej vody tepelným čerpadlom, dochádza v zásobníku k turbulenciám, ktoré spôsobujú teplotné straty. V ideálnom prípade by akumulačné zásobníky mali byť najteplejšie v hornej časti, čo odborníci nazývajú teplotná stratifikácia.
Výhody a nevýhody použitia akumulačných zásobníkov
Výhody:
- Zabránenie častému zapínaniu (cyklovaniu) tepelného čerpadla: Zväčšuje objem vody a tepelnú zotrvačnosť systému, čím stabilizuje jeho chod a predlžuje životnosť kompresora.
- Efektívne odmrazovanie (pre vzduchové TČ): Zabezpečuje dostatočný objem teplej vody v okruhu, z ktorého si tepelné čerpadlo môže brať teplo počas odmrazovania výparníka.
- Zaručenie minimálneho prietoku a hydraulické vyrovnanie: Predchádza problémom s nízkym prietokom vody vo vykurovacom systéme, ktoré by mohli viesť k vypnutiu čerpadla.
- Možnosť integrácie viacerých zdrojov tepla: Umožňuje kombinovať rôzne zdroje tepla (napr. solárne panely, krbová vložka) do jedného systému.
- Lepšie využitie nízkej tarify a akumulácia lacnej energie: Umožňuje ukladať teplo v čase lacnejšej elektriny (napr. v noci) a využívať ho počas dňa, čím sa šetria náklady.
- Vyššia účinnosť a plynulejší chod: Tepelné čerpadlo pracuje dlhšie v optimálnych podmienkach s vyšším COP, čo znižuje spotrebu energie.
Nevýhody:
- Vyššie počiatočné náklady: Predstavuje dodatočnú investíciu do nákupu a inštalácie.
- Nároky na priestor: Zásobník zaberá fyzický priestor v technickej miestnosti.
- Tepelné straty zásobníka: Hoci dobre izolovaný, každý zásobník má určité tepelné straty do okolia.
- Zložitejšia regulácia a návrh systému: Vyžaduje si dobre navrhnutú reguláciu a správne zapojenie, aby systém pracoval optimálne.
- Nie vždy výrazný prínos: V niektorých prípadoch (napr. dobre izolovaný dom s podlahovým kúrením a moderným tepelným čerpadlom) nemusí akumulačný zásobník priniesť výrazné zlepšenie.
Chladenie pomocou tepelného čerpadla
Ďalšou výhodou kombinácie podlahového vykurovania s tepelným čerpadlom je možnosť efektívneho chladenia miestností. Predpokladom na to je reverzibilné tepelné čerpadlo ako alternatíva ku klimatizácii. Systémy nástenného a podlahového vykurovania sú vďaka svojej veľkej ploche oveľa vhodnejšie na chladenie ako bežné radiátory. Pri chladení pomocou tepelných čerpadiel je okruh chladiva reverzný. Teplo z vykurovacieho systému sa odvádza von, čím sa systém ochladzuje. Studená voda potom prúdi cez vykurovacie potrubia v podlahe a miestnosti klimatizuje.
Prevádzka tepelného čerpadla bez podlahového vykurovania
Prevádzka tepelného čerpadla bez podlahového vykurovania je možná a môže mať zmysel. Tepelné čerpadlá fungujú nielen s podlahovým vykurovaním, ale dajú sa kombinovať aj s radiátormi. Dôležitú úlohu zohráva prietoková teplota vykurovacieho systému. Tepelné čerpadlá pracujú najefektívnejšie pri nízkych teplotách prietoku, ktoré optimálne umožňujú systémy plošného vykurovania. Nízke prietokové teploty však môžu zabezpečiť aj radiátory s veľkou plochou na odvod tepla, ako sú nízkoteplotné radiátory alebo radiátory pre tepelné čerpadlá.
Maximálna požadovaná teplota však nie je rozhodujúca, pretože moderné tepelné čerpadlá sú schopné zvládnuť aj zvýšené teploty prietoku v existujúcich budovách. Za určitých podmienok má zmysel použiť tepelné čerpadlo aj pre starú budovu bez podlahového vykurovania.
Náklady na inštaláciu
Náklady na podlahové vykurovanie závisia od spôsobu inštalácie. Systém teplovodného podlahového vykurovania (tenkovrstvový) stojí v najlacnejšom prípade približne 30 až 60 eur za štvorcový meter vrátane inštalácie, v najdrahšom variante (suchý systém) približne 70 až 100 eur za štvorcový meter. Elektrický systém s elektricky ovládanými vykurovacími rohožami alebo fóliami je lacnejší - 20 až 40 eur za štvorcový meter, ale jeho prevádzka je menej hospodárna.
Ak sa pri renovácii vykurovacieho systému musí vopred odstrániť starý poter, počítajte s ďalšími 20 eurami na meter štvorcový. Príklad výpočtu: Pri obytnej ploche 100 metrov štvorcových by inštalácia podlahového vykurovania začínala na cene približne 3 000 až 6 000 eur a mohla by stáť až 7 000 až 10 000 eur.
Tepelné čerpadlo vzduch-voda by stálo približne 8 000 až 15 000 eur pri kúpe plus náklady na inštaláciu 2 000 až 3 000 eur.
