Efektívne vykurovanie priemyselných hál: Technológie a možnosti

Spoločnosť Schwank, popredný odborník na vykurovanie priemyselných a komerčných objektov, neustále rozširuje svoje portfólio inovatívnych riešení pre efektívne vykurovanie veľkých priestorov. Dnešný trh ponúka širokú škálu systémov, ktoré je možné prispôsobiť typu haly, prevádzkovému režimu aj ekonomickým možnostiam investora. Kľúčom k úspechu je zvoliť také riešenie, ktoré skutočne prinesie efektívne vykurovanie hál - teda vysokú účinnosť, nízke prevádzkové náklady a dlhú životnosť.

Moderné prístupy k vykurovacím systémom

Vykurovanie priemyselných hál prešlo za posledné roky výrazným vývojom. Okrem tradičných riešení sa čoraz viac uplatňujú pokročilé technológie a hybridné prístupy, ktoré optimalizujú spotrebu energie a prevádzkové náklady.

Hybridné vykurovacie systémy

Jedným z inovatívnych prístupov je hybridné vykurovanie, ktoré umožňuje prepojiť rôzne zdroje energie. Napríklad, tepelné čerpadlá môžu byť kombinované s infračervenými žiaričmi alebo inými zdrojmi tepla. Výsledkom je systém, ktorý dokáže pružne reagovať na aktuálne podmienky, čím sa optimalizuje spotreba energie a prevádzkové náklady.

Tento prístup je uplatniteľný nielen pri novostavbách, ale aj pri modernizácii existujúcich objektov, kde nie je vždy možné prejsť výhradne na jeden zdroj energie.

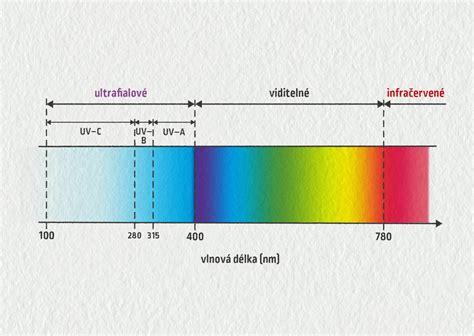

Význam spôsobu šírenia tepla

Zásadnú úlohu zohráva aj samotný spôsob šírenia tepla. Infračervené sálanie ohrieva priamo osoby a objekty, čo zvyšuje tepelný komfort a zároveň umožňuje udržiavať nižšiu teplotu vzduchu v hale. Tento princíp sa odlišuje od konvekčného ohrievania, ktoré primárne ohrieva vzduch.

Prehľad technológií vykurovania priemyselných hál

Trh ponúka široké spektrum vykurovacích systémov, každý s vlastnými výhodami a nevýhodami. Výber vhodného systému závisí od špecifických potrieb prevádzky, konštrukcie budovy a ekonomických možností.

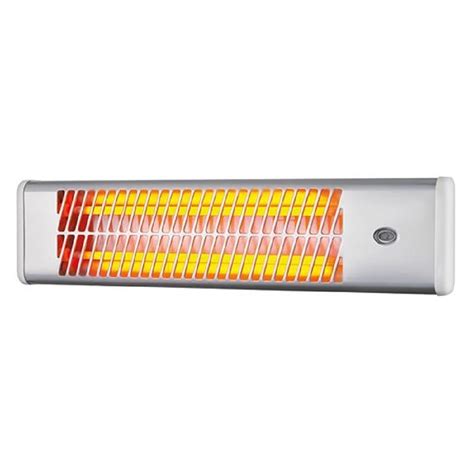

Infračervené žiariče

Infračervené žiariče fungujú na princípe priameho ohrevu objektov a povrchov, nie vzduchu. Tento typ vykurovania je obľúbený najmä tam, kde nie je potrebné ohrievať celý objem haly.

• Výhody: okamžitý nábeh tepla bez dlhého zahrievania, minimálne straty prirodzeným prúdením teplého vzduchu, ideálne pre zónové vykurovanie alebo čiastočne vykurované haly, jednoduchá inštalácia a nízke obstarávacie náklady.
• Nevýhody: nevhodné pre haly, kde je nutné rovnomerné vykurovanie celého priestoru, závislosť od priamej viditeľnosti - tiene alebo prekážky znižujú účinnosť.
• Vhodné použitie: autoservisy, športové haly, výrobné linky, sklady s pohybom osôb a tovaru.

Príklad z praxe: Vo výrobnej hale s rozlohou 1200 m² boli inštalované infražiariče len nad pracovnými stolmi a manipulačnými zónami. Spotreba energie sa oproti pôvodnému systému znížila o 30 %.

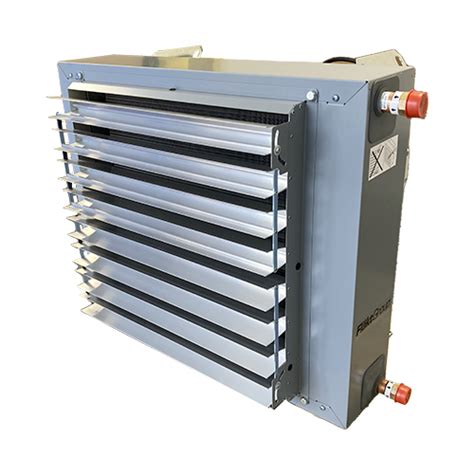

Teplovzdušné agregáty

Teplovzdušné jednotky ohrievajú vzduch, ktorý následne cirkuluje v priestore pomocou ventilátorov. Ide o jedno z najpoužívanejších riešení pre efektívne vykurovanie hál.

• Výhody: rovnomerné rozloženie teploty v celom objeme, rýchla inštalácia a jednoduchá prevádzka, dostupnosť plynových, elektrických aj vodných variantov.
• Nevýhody: vírenie prachu (nevhodné do čistých priestorov), vyššia spotreba energie vo vysokých halách bez destratifikácie, potreba pravidelnej údržby ventilátorov a filtrov.
• Vhodné použitie: sklady, logistické haly, veľké dielne, montážne priestory.

Príklad z praxe: Logistická firma inštalovala plynové teplovzdušné jednotky doplnené destratifikátormi. Teplota v pracovnej zóne sa ustálila bez prekurovania horných častí, čo viedlo k zníženiu ročnej faktúry za plyn o 18 %.

Podlahové vykurovanie

Podlahové systémy pracujú s nízkou teplotou rozvodu a rovnomerne odovzdávajú teplo zdola. V halách sa používajú výnimočne, no tam, kde to prevádzka umožňuje, môžu byť veľmi efektívne.

• Výhody: príjemné a rovnomerné sálanie tepla, minimálne vírenie prachu, nízka prevádzková teplota = vyššia účinnosť.
• Nevýhody: vyššie obstarávacie náklady, dlhá doba reakcie na zmenu teploty, nevhodné pre prevádzky s častými zmenami usporiadania priestoru.
• Vhodné použitie: výstavné haly, showroomy, športové centrá, čisté výrobné prevádzky.

Príklad z praxe: V športovej hale s podlahovým vykurovaním sa podarilo udržať stabilnú teplotu 18 °C aj pri častom vetraní, bez výkyvov tepelného komfortu.

Tepelné čerpadlá a obnoviteľné zdroje

V posledných rokoch rastie záujem o systémy využívajúce obnoviteľné zdroje - najmä tepelné čerpadlá, často v kombinácii s fotovoltikou alebo solárnymi panelmi.

• Výhody: nízke prevádzkové náklady, ekologická prevádzka, možnosť získať dotácie.
• Nevýhody: vyššie investičné náklady, potreba dobre navrhnutej regulácie a integrácie s ďalšími systémami, nie vždy vhodné na rýchly ohrev veľkých objemov.
• Vhodné použitie: novostavby s kvalitným zateplením, haly s dlhodobou stabilnou prevádzkou.

Príklad z praxe: V novej poľnohospodárskej hale bola zvolená kombinácia tepelného čerpadla vzduch-voda a FV systému na streche. Podľa prevádzkovateľa sa investícia vráti do 6 rokov.

Hybridné riešenia

V praxi sa často osvedčuje kombinácia viacerých systémov, tzv. hybridné vykurovanie. Napríklad:

• Infražiariče pre vykurovanie konkrétnych zón.
• Teplovzdušné jednotky na rýchle dohriatie priestoru.
• Rekuperácia na spätné získavanie tepla.
• Fotovoltika na napájanie čerpadla alebo ventilácie.

Výhody: vysoká flexibilita, možnosť optimalizácie spotreby podľa dennej doby či prevádzkových cyklov, menšia závislosť od jedného zdroja energie.

Príklad z praxe: Výrobná hala kombinovala plynové infražiariče nad pracovnými zónami, teplovzdušné agregáty na temperovanie a rekuperáciu s inteligentným riadením. Výsledkom bolo skrátenie doby ohrevu na polovicu a 22 % úspora energií.

Porovnanie sálavého a teplovzdušného vykurovania

Pri výbere systému je dôležité pochopiť rozdiely medzi sálavým a teplovzdušným vykurovaním:

Sálavé infražiariče prenášajú teplo priamo na osoby, povrchy a technológie, nie na vzduch. Tým znižujú stratifikáciu a sústreďujú energiu do pracovnej zóny 0-3 m. Priemyselné haly, najmä výrobné priestory, majú stabilnú prevádzku, konštantné vnútorné zisky a vysokú hustotu zariadení. Základom návrhu je sálavé vykurovanie so zónovým riadením, ktoré smeruje energiu do pracovnej zóny 0-3 m. Teplovzdušné riešenia sú vhodné len ako doplnkové.

Teplovzdušné vykurovanie hál využíva externý zdroj tepla - plynový kotol, tepelné čerpadlo alebo centrálny vykurovací systém. Miestnosť sa ohrieva čerstvým vonkajším vzduchom, ktorý do priestoru vypúšťa jednotka vykurovacieho systému. Tento systém je flexibilnejší a dokáže rýchlejšie reagovať na zmenu výkonových požiadaviek. Výhodou je rýchle zahriatie, teda výsledok je cítiť takmer okamžite.

Elektrické vykurovanie

Priemyselné prevádzky bez plynovej prípojky alebo s vlastnou fotovoltikou často volia elektrické vykurovanie haly.

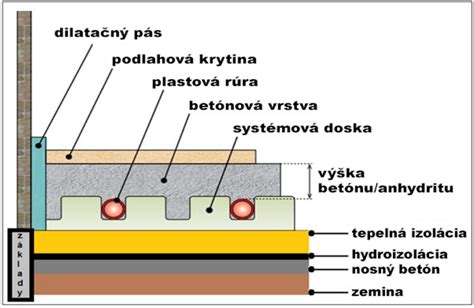

Priemyselné podlahové kúrenie

Podlahové kúrenie, ktoré je zaliate v betónovej doske, je ideálne pre priemyselné haly z viacerých dôvodov:

• Jednotné rozloženie tepla: Podlahové kúrenie zabezpečuje rovnomerné rozloženie tepla v priestore, čo zvyšuje komfort zamestnancov a efektivitu práce. Pri projektovaní postačuje označiť kotviace zóny strojov, a investor sa nemusí obávať poškodenia rozvodov v podlahe.
• Vysoká účinnosť: V kombinácii s tepelným čerpadlom dokáže podlahové kúrenie pracovať pri nižších teplotách, čo znižuje energetickú náročnosť a predlžuje životnosť systému.
• Minimalizácia prachu a hluku: Na rozdiel od tradičných vykurovacích systémov, podlahové kúrenie eliminuje pohyb vzduchu, čo znižuje prach a hlučnosť v priestoroch.
• Možnosť chladenia: Tepelné čerpadlo je možné využiť aj na chladenie, a to buď existujúcimi podlahovými rozvodmi, alebo v prípade betónového stropu, je možné integrovať stropné chladenie do betónovej dosky.

Integrácia tepelného čerpadla s priemyselným podlahovým kúrením je technicky jednoduchá. Tepelné čerpadlo odoberá teplo z okolitého prostredia (vzduch, voda, zem) a následne ho využíva na ohrev vody, ktorá cirkuluje v podlahovom systéme. Systém je možné prispôsobiť podľa potrieb prevádzky a veľkosti priestorov.

Moderné technológie a automatizácia

Moderné vykurovanie haly už nie je len o zdroji tepla. Inteligentné systémy ako Loxone prepájajú všetky technológie budovy - vykurovanie, chladenie, ventiláciu aj osvetlenie - do jedného inteligentného systému. Loxone do priemyselnej haly neprináša iba automatizáciu vykurovania.

BACS (Building Automation and Control Systems) regulácia priebežne hodnotí obsadenosť a podmienky, moduluje výkon v reálnom čase a udržiava rovnomernú teplotu v zóne 0-3 m. V súlade s normou STN EN 15232-1 sa ramp-up (časový úsek pred nástupom smeny, počas ktorého BACS systém postupne zvyšuje výkon vykurovania) definuje ako časové okno, počas ktorého BACS systém dynamicky koriguje výkon bez prehriatia. Priemyselné haly zvyčajne dosahujú teplotu tᵢ = 18-20 °C po 20-30 minútach, následne systém prechádza do stabilizačného režimu. Adaptívny ramp-up minimalizuje preťaženie zdroja, zlepšuje účinnosť a predlžuje životnosť zariadení.

Výber vykurovacieho systému

Výber vykurovacieho systému ovplyvňuje niekoľko faktorov. V prvom rade je rozdiel v tom, či ide o objekt, ktorý už je niekoľko rokov v prevádzke, alebo o novostavbu. Ak plánujete rekonštrukciu budovy, určite zaraďte do projektu aj modernizáciu vykurovacieho systému. Možno nakoniec prejdete na celkom iný typ, zo sálavého na teplovzdušné alebo naopak. Rozhodujúca je aj veľkosť budovy a jej primárne využitie. Hovoriť má čo do toho aj existujúci systém vykurovania. Oslovte odborníkov s požiadavkou na analýzu súčasného systému rozvodu tepla.

Ak riešite vykurovanie kancelárie alebo obchodných priestorov, zaujímajú vás najmä obstarávacie a prevádzkové náklady, technológia zariadenia, ale aj ekonomické a ekologické aspekty.

Normy a predpisy

Úsporné vykurovanie výrobných a priemyselných hál podľa STN EN 12831-1 vychádza z presného výpočtu tepelnej záťaže. Projektant určuje Q̇ na základe tepelných strát, výmeny vzduchu a návrhových teplôt. Správne dimenzovanie smeruje teplo do pracovnej zóny 0-3 m, obmedzuje stratifikáciu a znižuje spotrebu energie rádovo o desať až štyridsať percent.

STN EN 12831-1 presne dimenzuje vykurovací výkon, zatiaľ čo súbor STN EN 15316 určuje energetickú účinnosť, reguláciu a hodnotenie prevádzky. Rámec STN EN 12831-1 + STN EN 15316 zabezpečí, že systém je nielen výpočtovo presný, ale aj prevádzkovo efektívny.

Model v súlade s STN EN ISO 19650 integruje výkon, geometriu, U-hodnoty, scenáre prevádzky a regulačné stratégie. CDE (Common Data Environment) zjednocuje verzie a schvaľovanie dokumentácie. Automatické validácie chránia pred chybami v Q̇ a zónovaní, výsledkom je rýchlejšia iterácia, presné výstupy M&V a plynulá prevádzka systému.

Priemyselné vykurovanie je zložitá téma, preto odporúčame spolupracovať so špecialistami v tejto oblasti.

Normové rámce:

• STN EN 15232-1 - automatizácia a riadenie
• STN EN 15316 - energetická účinnosť vykurovania
• STN EN 746-2 - bezpečnosť priemyselných tepelných procesov
• STN EN 15378 - revízia a údržba vykurovacích systémov
• Vyhl. 508/2009 Z. z.

Údržba a prevádzka

Pravidelná revízia a údržba (podľa STN EN 15378 a Vyhl. 508/2009 Z. z.) sú kľúčové pre efektívnu prevádzku. Podľa STN EN 15378 a Vyhlášky 508/2009 Z. z. sa kontrola vykurovacích systémov vykonáva minimálne raz ročne. Zahŕňa kontrolu horákov, spaľovania, odvodu spalín, ventilácie a BACS regulácie.

Plán údržby podľa STN EN 15378 a Vyhlášky č. 508/2009 Z. z. zahŕňa čistenie a nastavenie spaľovania, kontrolu tesnosti, revíziu výmenníkov a audit systému BACS. Pri správnom vykonaní sa znižuje spotreba energie o 10-20 % a emisie CO₂ o 10-15 % ročne.

Optimalizácia spaľovacích parametrov a zónová regulácia podľa STN EN 15316 zlepšujú účinnosť spaľovania a udržiavajú rovnomerný tepelný komfort. Technologické riešenia, ako sálavé vykurovanie v kombinácii so zónovou BACS reguláciou, prinášajú úsporu 25-40 % (v optimalizovaných systémoch až 60 %).

Ekologické a ekonomické aspekty

Posledné roky sú čoraz viac v znamení technologického vývoja zohľadňujúceho aj životné prostredie. Priemyselné haly s trojzmennou prevádzkou využívajú adaptívny ramp-up podľa trendu teploty a vonkajších podmienok.

V ponuke sú napríklad plynový ohrievač vzduchu AERMAX® KONDENSA, ktorý má už teraz sezónnu energetickú účinnosť cez 90 % a emisie 30-38 mg/kWh pri 17-22 ppm, čo sú výrazne nižšie hodnoty ako stanovené limity. Nízkoteplotný infražiarič Inframax EUCERK je sálavý systém vhodný na vykurovanie veľkých a stredných priestorov. Tepelné čerpadlo vzduch-vzduch SAX Air, ktoré kúri aj chladí, má návratnosť okolo 5 rokov.

Ak zvažujete modernizáciu vykurovania haly alebo potrebujete návrh riešenia pre nový projekt, kontaktujte nás. Radi vám pripravíme orientačný koncept riadenia pre vašu budovu.
