Vykurovanie pomocou CPU od AMD: Základy chladenia

V tomto prvom diele sa zameriame na základné informácie týkajúce sa chladenia, ktoré sú nevyhnutné pre správne fungovanie akéhokoľvek počítača, najmä pri využívaní výkonu procesorov AMD.

Čo je to chladenie a prečo je dôležité?

Chladenie, alebo presnejšie odvod odpadového tepla, sa netýka iba počítačov. Je to kľúčový proces pre akúkoľvek elektroniku, vrátane audiozosilňovačov, výkonnejších LED svietidiel, ale aj pre spaľovacie motory. Cieľom chladiaceho systému je udržať komponenty v optimálnej prevádzkovej teplote, čím sa zabezpečí ich stabilná funkčnosť a predĺži sa ich životnosť.

V rámci počítačového hardvéru sú podstatné časti chladiaceho systému a základné pojmy, ktoré predstavujú potenciálne teplotné problémy, kľúčové pre pochopenie jeho fungovania. Budeme sa postupne venovať týmto aspektom a poukážeme aj na najčastejšie chyby, ktorým sa treba vyhnúť.

Spôsoby šírenia tepla

Predtým, ako sa ponoríme do špecifík chladenia počítačov, je nevyhnutné oboznámiť sa so základnými mechanizmami, ktorými sa teplo šíri. Existujú tri hlavné spôsoby prenosu tepla:

1. Vedením (Kondukcia)

Kondukcia je proces, pri ktorom sa teplo šíri prostredníctvom vibrácií častíc v materiáli. Zjednodušene povedané, teplo sa prenáša dotykom styčných plôch. V kontexte počítača sa takto teplo šíri napríklad z procesora alebo grafického čipu na chladič, ktorý je k nemu pripevnený, či už priamo na čip alebo na jeho rozptyľovač tepla (heatspreader).

2. Vyžarovaním (Radiácia)

Radiácia znamená rozptyl tepla podľa vlastností zahriateho telesa. Dôležité faktory v tomto prípade sú materiál, veľkosť a farba telesa. Tepelná radiácia sa v tomto kontexte prejavuje ako elektromagnetické žiarenie.

3. Prúdením (Konvekcia)

Konvekcia odvádza teplo prostredníctvom pohybu chladiaceho média okolo a cez rebrovanie pasívnej časti chladiča. Tento proces využíva rozdiel teplôt medzi telesom a okolím. V oblasti počítačov je najčastejšie používaným médiom vzduch.

Úloha chladenia počítača

Hlavnou úlohou systému chladenia v počítači je efektívne odviesť nadbytočné teplo, ktoré vzniká činnosťou elektronických súčiastok počas prevádzky. Tieto súčiastky sú zodpovedné za funkčnosť počítača, ale ich činnosť generuje teplo, ktoré je potrebné regulovať.

Odvod tepla je realizovaný pomocou vhodných materiálov, ako sú meď alebo hliník. Používajú sa rôzne metódy chladenia, vrátane pasívneho, aktívneho, vodného chladenia, a v extrémnych prípadoch, napríklad pri pretaktovaní (overclocking), sa dokonca využíva tekutý dusík.

Najpodstatnejšie zdroje tepla v PC

V modernom počítači existuje niekoľko kľúčových komponentov, ktoré generujú najviac tepla:

• Procesor (CPU - Central Processing Unit):
• Grafická karta (VGA - Video Graphics Array):
• Napájací zdroj:
• Pevný disk (HDD/SSD):
• Základná doska:

Základy pasívneho a aktívneho chladenia

Základom chladenia v počítači je často pasívne chladenie, ktoré využíva rebrované chladiče na zväčšenie povrchu pre odvod tepla.

Existuje viacero spôsobov odvodu tepla z pasívneho chladiča, pričom najbežnejšie metódy, rozdelené podľa chladiaceho média, sú:

Vzduchové chladenie

Toto je najrozšírenejší typ chladenia v počítačoch.

• Pasívne vzduchové chladenie: Spolieha sa výlučne na prirodzenú cirkuláciu vzduchu a konvekciu.
• Aktívne vzduchové chladenie: Využíva ventilátory na aktívne vytváranie prúdu vzduchu. Ventilátory nasávajú chladnejší vzduch do počítača a vyfukujú ohriaty vzduch von. Sú často pripevnené na pasívnych chladičoch, ktoré sú umiestnené priamo na komponentoch, alebo na tele počítačovej skrine.

V súčasnosti sa používajú ventilátory s rozmermi od 40 do 170 mm. Platí pravidlo, že čím menší je rozmer ventilátora, tým menší je tok vzduchu. Na dosiahnutie vyššej cirkulácie je potom nutné zvýšiť otáčky, čo vedie k vyššej hlučnosti.

Chladenie kvapalinou

Chladenie kvapalinou je možné realizovať dvoma hlavnými spôsobmi:

• Priame ponorenie: Komponenty sú ponorené do elektricky nevodivej kvapaliny, napríklad do minerálneho oleja.

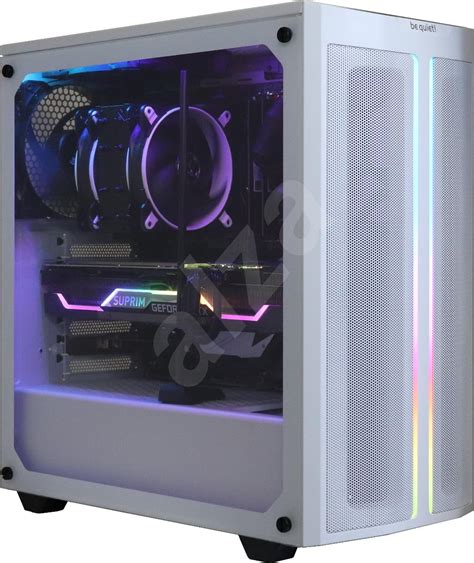

• Vodné chladenie: Ako chladiace médium sa namiesto vzduchu používa voda alebo iná kvapalina (napríklad alkohol). Voda cirkuluje cez systém potrubí a radiátor, podobne ako v automobiloch. Teplo sa z komponentov prenáša do vody a následne sa odvádza z počítača cez radiátor.

Správnejšie označenie pre tento typ chladenia je hybridné chladenie, pretože kombinuje prvky vzduchového a kvapalinového chladenia. V praxi sa voda používa na chladenie procesora a/alebo grafickej karty, zatiaľ čo vzduchové chladenie sa stará o ostatné komponenty a radiátor vodného okruhu.

Základné komponenty systému chladenia

Pre efektívne fungovanie chladiaceho systému je nevyhnutná súhra viacerých kľúčových komponentov:

• Ventilátory: Sú najdôležitejšou súčasťou aktívnych chladiacich systémov. Zabezpečujú neustálu cirkuláciu vzduchu a výmenu tepla s okolím.
• Chladiče: Predstavujú kovové bloky (často s rebrami), ktoré sú pripevnené k zdroju tepla (napr. procesoru, grafickej karte). Ich úlohou je prijať teplo z komponentu a preniesť ho ďalej, napríklad na ventilátor alebo do kvapalinového okruhu.
• Radiátor: Používa sa predovšetkým v systémoch vodného chladenia. Ide o kovovú mriežku, ktorá prijíma teplo z chladiaceho média (kvapaliny) a následne ho odvádza do okolitého vzduchu.
• Tepelná pasta: Aplikuje sa medzi povrch komponentu (napr. procesora) a základňu chladiča. Zlepšuje prenos tepla tým, že vypĺňa mikroskopické nerovnosti na oboch povrchoch a eliminuje vzduchové medzery, ktoré by bránili efektívnemu odvodu tepla.
