Zabezpečenie efektívneho a komfortného vykurovania je kľúčové pre každú domácnosť, pričom moderné systémy ponúkajú širokú škálu riešení, od tradičných kotlov až po inteligentné regulácie. Pochopenie základných princípov, účinnosti a možností regulácie je nevyhnutné pre optimálnu prevádzku a úsporu energie.
Základy vykurovacieho systému
Cirkulácia vykurovacej vody

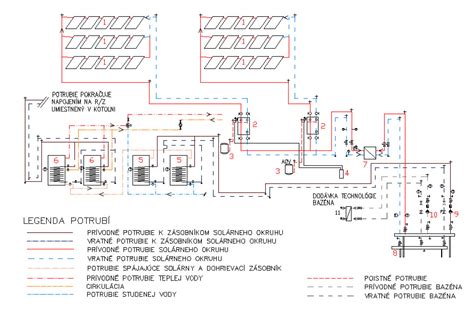

Na začiatku každého vykurovacieho systému je vykurovací zdroj - najčastejšie kotol či tepelné čerpadlo - ktorý zohrieva vykurovaciu vodu. Voda prúdi cez vykurovacie potrubie k jednotlivým vykurovacím telesám. Môžu to byť radiátory, podlahové, stenové či stropné vykurovanie. Vykurovacia voda sa pri odovzdávaní tepla ochladzuje a tečie ako vratná voda späť do kotla/tepelného čerpadla. Aby vykurovali všetky vykurovacie telesá dostatočne a rovnomerne, musí sa teplo k nim prenášať z vykurovacieho zdroja dostatočne rýchlo. Obehovanie vody v systéme zabezpečuje obehové čerpadlo, ktoré môže byť vstavané v kotle/tepelnom čerpadle alebo samostatné.
Zdroje tepla
Výber správneho vykurovacieho systému pre domácnosť závisí od mnohých faktorov, vrátane dostupnosti energií, geografickej polohy, klimatických podmienok, rozpočtu a požiadaviek na komfort.
- Kotly na fosílne palivá (plyn, olej): Energia uvoľnená pri spaľovaní oleja alebo plynu v kotly sa nemôže dodávať do vykurovacieho systému bez straty. Pri každom spaľovaní fosílnych palív vznikajú okrem oxidu uhličitého (CO₂) aj škodlivé plyny oxid uhoľnatý (CO) a oxid dusíka (NOx).
- Kondenzačné kotly: Tieto kotly sú dnes bežné. Vykurovací kotol je nástenný spotrebič určený výhradne na vykurovanie. Kombinovaný kotol je nástenný zdroj tepla, ktorý sa používa na vykurovanie aj na ohrev TV.
- Tepelné čerpadlá (TČ): V novostavbách je dnes každý tretí zdroj tepla tepelné čerpadlo a trend je stúpajúci. Hlavným účelom tepelných čerpadiel je zabezpečiť pohodlné a komfortné ústredné vykurovanie a spoľahlivý ohrev teplej vody. Môžu sa však používať aj na chladenie budovy. Tepelné čerpadlá na vykurovanie objektov je možné rozdeliť podľa prostredia, z ktorého sa získava energia, na tepelné čerpadlá zem - voda, voda - voda a vzduch - voda.
- Solárne kolektory: Absorbéry sú neoddeliteľnou súčasťou každého solárneho kolektora. Absorbér absorbuje slnečné žiarenie takmer úplne a slnečná energia sa premieňa na teplo.

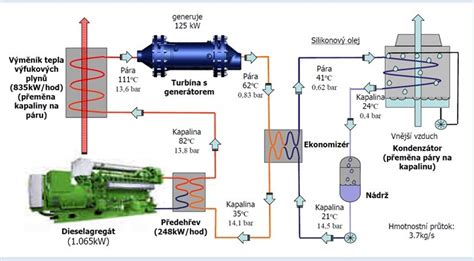

- Kogeneračné jednotky: Kogeneračná jednotka sa v podstate skladá z motora, synchrónneho generátora a výmenníka tepla. Spaľovací plynový motor poháňa generátor na výrobu energie. Na elektrické pripojenie sa používa sieť nízkeho napätia (úroveň 0,4 kV). Kogeneračné jednotky sa spravidla prevádzkujú paralelne so sieťou. Prebytočný výkon sa môže exportovať do siete dodávateľa elektrickej energie.
- Kotly na biomasu a drevo: Ak staviame alebo rekonštruujeme dom v lesnej/horskej oblasti a máme prístup k lacnému palivu (drevo), potom je jednoznačne najlepší kotol na biomasu a drevo.
Účinnosť a inovácie vo vykurovaní
Energetické straty a kontrola
Počas ročnej emisnej kontroly revízny technik v spalinách zisťuje, či kvalita spaľovania a straty v spalinách vznikajúce počas prevádzky horáka spĺňajú zákonné predpisy. Kontrolujú, či horák funguje správne a či je systém bezpečný. Povrchové straty starého kotla sú spravidla podstatne vyššie ako straty spalinami, ktoré kontroluje revízny technik pri kontrole spalín.
Kondenzačná technológia

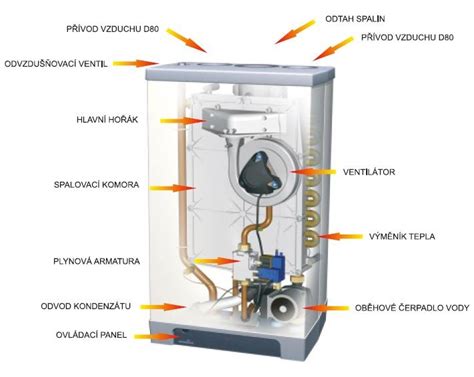

Kondenzačná technológia využíva nielen teplo vznikajúce pri spaľovaní ako merateľnú teplotu horúcich plynov (čistá výhrevnosť), ale aj obsah vodnej pary (hrubá výhrevnosť). Kondenzačné kotly používajú vysoko výkonné výmenníky tepla. Tie ochladzujú spaliny pred ich únikom komínom do takej miery, že vodná para obsiahnutá v týchto plynoch zámerne kondenzuje. Dodatočne uvoľnené teplo sa odovzdáva do vykurovacieho systému. Vďaka tejto technológii dosahuje kondenzačný kotol štandardnú sezónnu účinnosť až 98 % (vzhľadom na Hs).
Koncept hrubej a čistej výhrevnosti
Čistá výhrevnosť (Hi) sa vzťahuje na množstvo tepla uvoľneného úplným spálením, ak sa výsledná voda vypustí ako para cez komín. Donedávna sa vyparovacie teplo nemohlo využiť, pretože na to neexistovali technické možnosti. Preto sa za základ všetkých výpočtov účinnosti zvolila čistá výhrevnosť (Hi). Hrubá výhrevnosť (Hs) zahŕňa aj teplo uvoľnené kondenzáciou vodnej pary obsiahnutej v spalinách, čím sa dosahuje vyššia celková účinnosť.
Tepelné čerpadlá a ich efektívnosť
V tepelných čerpadlách je výkonový koeficient (COP) pomerom prenosu tepla k spotrebe energie. Sezónny výkonový koeficient je priemer všetkých COP vyskytujúcich sa v danom roku. Pri plánovaní systému sa musí zohľadniť jeho prevádzka počas celého roka. Na tento účel sa množstvo tepla preneseného počas roka uvádza vo vzťahu k celkovému elektrickému výkonu, ktorý systém tepelného čerpadla odoberá (vrátane výkonu čerpadiel, riadiacich jednotiek atď.) za rovnaké obdobie. Výsledok sa uvádza ako sezónny výkonový faktor. Pri prevádzke tepelné čerpadlo pokrýva základné zaťaženie s využitím energie z prostredia.
Solárne kolektory a ich vývoj

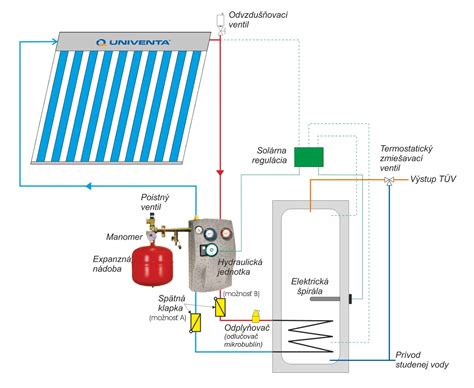

Slnkom ohriate médium sa vyparuje a presúva sa do chladnejšej časti trubice. V systémoch vákuových solárnych trubíc solárne médium nepreteká priamo cez rúrky solárneho systému. Namiesto toho sa v trubici pod absorbérom odparuje médium a odovzdáva teplo solárnemu výmeníku na kolektore. Solárny kolektor vytvára teplo vždy, keď na absorbér dopadá slnečné svetlo - aj v čase, keď nie je potrebné teplo. Ak na kolektor dopadá ďalšie slnečné žiarenie, jeho teplota sa zvyšuje, až kým sa teplonosné médium nevyparí, čo spôsobuje vysoké tepelné namáhanie komponentov systému. Moderné ploché kolektory, napríklad s princípom špeciálnej vrstvy na absorbéri, dokážu meniť kryštalickú štruktúru povlaku v závislosti od teploty, čím sa zvyšuje odraz slnečného žiarenia a vyžarovania tepla pri vysokých teplotách (napríklad pri 75 °C a viac). Po poklese teploty v kolektore sa kryštalická štruktúra vráti do pôvodného stavu. To zabraňuje prehrievaniu a stagnácii, čo znamená, že výťažnosť nového kolektora je vyššia ako pri bežných plochých kolektoroch.
Kogeneračné jednotky a decentralizácia
Decentralizované zásobovanie teplom a energiou sa ukazuje ako čoraz dôležitejšie. Tam, kde je nedostatok stabilnej výroby energie, môžu mikrokogeneračné jednotky významne prispieť k pokrytiu dopytu. Keďže sa tak deje lokálne a energia sa vyrába na mieste, znižuje sa tým aj tlak na rozvodné siete. Výroba vlastnej elektrickej energie pomocou kogeneračných jednotiek je v súčasnosti reálnou náhradou za odber energie zo siete. Na výrobu tepla a energie stačí vodík a kyslík. Chemická reakcia medzi týmito dvoma látkami tvorí základ toho, čo sa niekedy označuje ako "studené spaľovanie". Prebieha medzi dvoma elektródami: vodík sa dopravuje k anóde, kde ho katalyzátor rozdelí na kladné ióny a záporné elektróny. Elektróny putujú ku katóde cez elektrický vodič, čím vzniká elektrický prúd. Kladne nabité vodíkové ióny sa zároveň cez elektrolyt dostanú na katódu, kde nakoniec reagujú s kyslíkom za vzniku vody. Uvoľňuje sa teplo.
Regulácia vykurovacích systémov
Dôležitosť správneho návrhu regulácie
Veľmi dôležitou súčasťou správne navrhnutého systému vykurovania je jeho samotná regulácia, a preto je potrebné jej venovať dostatočnú pozornosť hneď na začiatku návrhu celého systému. Reguláciu teploty v objekte je nevyhnutné riešiť pri samotnom návrhu vykurovacieho okruhu. Rôzne spôsoby regulácie vyžadujú rôzne spôsoby kabeláže a iných prvkov, ktoré v čase, keď sa inštaluje zdroj tepla, často už nie je možné zabezpečiť.
Ekvitermická regulácia: Počiatočný a koncový bod
Tento druh regulácie alebo aspoň nejaká jej verzia sa v dnešnej dobe používa relatívne často a má svoje nesporné výhody hlavne v oblasti úspor na energiách. Často je potom kombinovaná s ďalšími druhmi regulácie, ale je schopná fungovať aj nezávisle.
Princíp a nastavenie ekvitermickej krivky
Podstatou ekvitermickej regulácie je takzvaná ekvitermická krivka alebo iným názvom charakteristika vykurovania. Jej princípom je premenlivá výstupná teplota vody zo zdroja tepla závislá na teplote vonkajšieho vzduchu. Všetky inteligentné vykurovacie systémy fungujú na ekvitermickej krivke. To je krivka, v ktorej si vieme nastaviť pätný (počiatočný) a koncový bod. To znamená minimálnu a maximálnu teplotu vo vykurovacom systéme pri určitej vonkajšej teplote. Konečným efektom regulácie je teplota vzduchu v miestnosti, ktorá je výsledkom závislosti teploty vody vo vykurovacom okruhu, časom, počas ktorého v tom okruhu cirkuluje, a teplotných strát daného objektu.
Ekvitermická regulácia teda prenastavuje výstupnú teplotu vody do vykurovacieho okruhu podľa toho, aká teplota je vonku. Takýto spôsob regulácie, ak pracuje samostatne bez ďalších zásahov (napríklad termostat), je veľmi zložité nastaviť aj pre naozaj skúsených inštalatérov a je potrebné mu venovať dlhší čas, kedy sa krivka, podľa ktorej sa nastavuje teplota, musí upravovať tak, aby sedela pre daný objekt (jeho tepelnú stratu a požiadavky na vnútornú teplotu).
Výhody a nevýhody ekvitermickej regulácie
Výhody:
- Zníženie celkovej spotreby energie pri správnom nastavení.
- Skrátenie nábehových a dobehových kriviek vykurovania.
Nevýhody:
- Problematické a časovo náročné nastavenie.
- Pri zmene podmienok (napríklad zateplenie) je nutnosť znovu nastaviť.
- Nemožnosť regulovania jednotlivých miestností samostatne.
Regulácia pomocou jedného termostatu
Ide o najčastejšiu a z ekonomického hľadiska najlacnejšiu verziu regulácie, ktorá poskytuje základný komfort v nastavovaní teploty. Vo vykurovanom objekte sa nainštaluje jeden termostat, ktorý potom ovláda zdroj tepla. Je vhodné, ak sa tento termostat osadí v najchladnejšej miestnosti v dome (napríklad severné izby). Termostat meria teplotu v miestnosti, v ktorej je inštalovaný, a zapína vykurovanie, ak je teplota nižšia ako je nastavená, a vypína ho, keď ju dosiahne. Na zapínanie a vypínanie termostat využíva takzvanú teplotnú hysteréziu - teplotný rozdiel, pomocou ktorého termostat vykonáva zapnutie prípadne vypnutie zdroja tepla.
Výhody:
- Možnosť čiastočnej regulácie objektu na presnú teplotu.
- Zabránenie prekurovaniu objektu.
- Možnosť nastavenia režimu domácnosti.
- Nižšia cena.
Nevýhody:
- Nemožnosť nastavenia rôznych teplôt v miestnostiach.
- Riziko výberu nevhodného miesta inštalácie.
Zónová regulácia s viacerými termostatmi
Tento systém predstavuje prepracovanejšiu verziu regulácie s viacerými termostatmi. Osadenie každého z nich vytvorí takzvanú zónu vykurovania, v ktorej sa bude teplota riadiť podľa príslušného termostatu. Táto zóna môže byť samostatná izba alebo ich skupina. Počet termostatov a počet zón v podstate nie je obmedzený a záleží len od klientových predstáv a potrieb. Pri zvažovaní zónovej regulácie by mal byť hlavným dôvodom komfort bývania a schopnosť ovládať časti objektu presne a podľa svojich predstáv. Z porovnania spotreby medzi jedným termostatom a zónovou reguláciou bolo zistené, že zónová regulácia teploty má výrazný vplyv na spotrebu, pričom úspora môže dosiahnuť v priemere až 25 %.
Výhody:
- Možnosť detailnej regulácie všetkých častí objektu.
- Maximálne zabránenie prekurovaniu objektu.
- Možnosť nastavenia režimu domácnosti.
- Vyšší komfort bývania.
Nevýhody:
- Vyššia cena.
- Zložitejšia príprava.
Inteligentná regulácia vykurovania

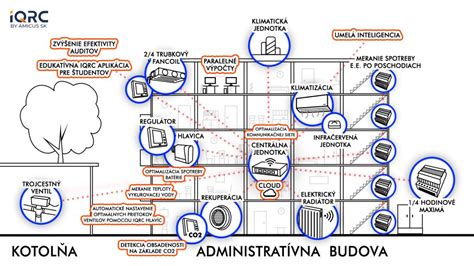

Inteligentná regulácia môže byť súčasťou celkovej elektroinštalácie alebo môže byť vyhotovená len pre účely vykurovania. Pri tomto spôsobe komunikujú jednotlivé časti systému s hlavnou riadiacou jednotkou, z ktorých je systém schopný odčítavať rôzne hodnoty, na základe ktorých je následne schopný reagovať pomocou pridelených funkcií. Základný princíp práce je v podstate rovnaký ako pri regulácii s viacerými termostatmi, avšak ponúka mnoho ďalších možností. Napríklad, snímače vlhkosti vzduchu, množstva slnečného žiarenia alebo otvorenie a zatvorenie okien môžu ešte presnejšie ovplyvniť vykurovanie. Systém môže obsahovať aj istý druh samoučenia, ktorý vníma návyky užívateľa a vykonáva úpravy systému automaticky. Zároveň poskytuje prístup k nastaveniam a sledovaniu celej domácnosti, štatistikám a diaľkovému ovládaniu.
Smatrix Pulse inštalácia regulácie vykurovania a chladenia
Výhody:
- Možnosť detailnej regulácie všetkých častí objektu.
- Maximálne zabránenie prekurovaniu objektu.
- Možnosť nastavenia režimu domácnosti.
- Najvyšší komfort bývania.
- Nové možnosti regulácie (podmienená regulácia).
- Prístup cez internet k celej domácnosti.
Nevýhody:
- Vyššia cena.
- Zložitejšia príprava.
Prevádzka a optimalizácia vykurovania
Vykurovacia sezóna a jej podmienky
Dodávku tepla podrobne opisuje Vyhláška Ministerstva hospodárstva SR č. 152/2005 Z.z., ktorá určuje obvyklý začiatok vykurovacej sezóny na 1. september a obvyklý koniec na 31. máj. Vykurovať sa začína, ak vo vykurovacom období priemerná denná teplota vonkajšieho vzduchu vo vykurovacom období klesne počas dvoch po sebe nasledujúcich dní pod 13 °C a podľa predpovede počasia nemožno očakávať zvýšenie tejto teploty v nasledujúcom dni. Vonkajšia priemerná denná teplota sa vypočíta z vonkajších teplôt meraných v tieni o 7.00 hod., o 14.00 hod. a o 21.00 hod., pričom sa teplota nameraná o 21.00 h započítava dvakrát a súčet sa vydelí štyrmi. Dodávateľ preruší vykurovanie, ak vonkajšia priemerná denná teplota vzduchu vo vykurovacom období vystúpi počas dvoch po sebe nasledujúcich dní nad 13 °C a podľa predpovede sa v nasledujúcom dni neočakáva pokles pod túto hodnotu.
Tlak vo vykurovacom systéme
Aby vykurovacia voda dosiahla všetky vykurovacie telesá dostatočne rýchlo a v dostatočnom objeme, obehové čerpadlo ju musí čerpať pod dostatočným tlakom. Na vyjadrenie tlaku sa najčastejšie používajú jednotky bar alebo kilopascal (kPa). Jeden bar zodpovedá približne pretlaku vody v hĺbke 10 m. Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky. Neexistuje jedna univerzálna hodnota tlaku; záleží na usporiadaní vykurovacej sústavy, veľkosti budovy a ďalších parametroch. Optimálnu hodnotu tlaku by mal nastaviť odborník.
Údržba vykurovacieho systému
Údržba vykurovacieho systému hrá veľkú rolu pri životnosti a efektivite. Pri podlahovom vykurovaní je potrebné kontrolovať kvalitu vykurovacej vody, aby nevznikali takzvané riasy, a zabezpečiť, aby bol systém bez vzduchových bublín, ktoré bránia v prietoku a vykurovaní. Zdroj tepla, napríklad plynový kotol, je potrebné pravidelne čistiť. Pri horení vznikajú nečistoty, ktoré znižujú výhrevnú plochu a kotol spotrebuje viac energie, aby dosiahol požadovanú teplotu.
Tipy pre efektívne vykurovanie a úsporu energie
Optimálna teplota v miestnosti

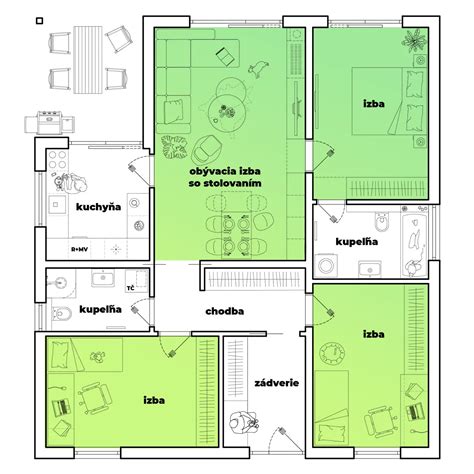

Optimálna teplota v miestnosti sa líši v závislosti od jej účelu. Pre diferencované kúrenie je dôležité, aby boli dvere zatvorené a vnútorné steny dostatočne izolované. V spálni sa osvedčila teplota približne 15 °C až 18 °C. V obývačke alebo detskej izbe je optimálna teplota 18 °C až 20 °C. V kúpeľni je vhodná teplota okolo 22 °C. Kuchyne často potrebujú menší vykurovací výkon, pretože elektrospotrebiče vyžarujú teplo do miestnosti. Počas noci znížte teplotu v obytných priestoroch približne o 4 °C až 5 °C a zatvorte rolety alebo závesy, čím sa minimalizujú tepelné straty.
Správne vetranie
Správne vetranie prispieva k energeticky úspornému vykurovaniu a prevencii tvorby plesní. Vetrajte približne dvakrát až trikrát denne. Stavte na nárazové vetranie, namiesto toho, aby ste okná vyklápali. Počas vetrania vypnite regulátory kúrenia, inak sa otvoria na najvyšší stupeň, aby udržali teplotu v miestnosti. Otvorte všetky okná v miestnosti na päť až desať minút, aby sa vlhkosť vo vzduchu vymenila za čerstvý vonkajší vzduch. Priestory s vyššou vlhkosťou vzduchu, ako je kuchyňa po varení alebo kúpeľňa po sprchovaní, vetrajte častejšie.
Výber vhodných radiátorov
Moderné modely radiátorov sú často podstatne menšie s rovnakým alebo dokonca vyšším vykurovacím výkonom ako staršie radiátory. Ako alternatíva k radiátorom sú čoraz obľúbenejšie plošné a podlahové vykurovania, ktoré nespotrebúvajú v miestnosti miesto a vďaka svojmu rovnomernému rozloženiu sú veľmi energeticky účinné. Dôležité je tiež zabezpečiť, aby radiátor nebol zakrytý nábytkom, aby sa teplo v miestnosti optimálne rozptýlilo.
