Moderné riešenia pre vstupné systémy sa stávajú čoraz dôležitejšou súčasťou nášho každodenného života. Či už ide o domáce garáže, priemyselné areály alebo komerčné objekty, potreba bezpečného a efektívneho prístupu je základnou požiadavkou každého majiteľa nehnuteľnosti.
Mechanizmus posuvných brán funguje na základe jednoduchých, ale precízne navrhnutých princípov, ktoré kombinujú mechanické a elektronické komponenty. Táto technológia ponúka široké spektrum možností - od základných manuálnych systémov až po sofistikované automatizované riešenia s diaľkovým ovládaním. Nasledujúce riadky vám objasnia komplexnú problematiku posuvných brán, ich technické aspekty, praktické využitie a dôležité pokyny pre správnu údržbu.
Princíp fungovania posuvných brán
Posuvné brány fungujú na základe jednoduchého mechanického princípu horizontálneho pohybu pozdĺž vodiacej koľaje. Hlavnými komponentmi tohto systému sú nosná konštrukcia brány, vodiace koľajnice, pohonný mechanizmus a bezpečnostné prvky.
Mechanizmus posunu využíva ozubený systém, kde elektromotor poháňa ozubené koleso, ktoré sa pohybuje pozdĺž ozubenej lišty upevnenej na bráne. Tento princíp zabezpečuje presný a kontrolovaný pohyb s možnosťou jemného nastavenia rýchlosti a sily.
Vodiace koľajnice tvoria základný prvok celého systému a musia byť perfektne vyrovnané a stabilne ukotvené. Spodná koľajnica nesie celú váhu brány a musí byť dimenzovaná podľa jej hmotnosti. Moderné posuvné brány sú vybavené komplexným bezpečnostným systémom.
Dôležitou súčasťou je aj núdzové odblokovanie, ktoré umožňuje manuálne otvorenie brány v prípade výpadku elektriny alebo poruchy pohonu.
Technické parametre a výber
Výber správnej posuvnej brány závisí od mnohých technických parametrov, ktoré je potrebné starostlivo zvážiť. Rýchlosť otvárania sa pohybuje zvyčajne medzi 8-20 cm/s, pričom vyššie rýchlosti sú vhodné pre frekventované vstupy, ale vyžadujú kvalitnejšie bezpečnostné systémy.
Správne dimenzovanie elektrického napájania je kriticky dôležité pre spoľahlivú prevádzku. Inštalácia vyžaduje precízne vymeranie a prípravu základov. Betónové základy pre koľajnice musia byť dostatočne hlboké a stabilné, zvyčajne minimálne 50 cm pod úrovňou terénu.
Typy posuvných brán

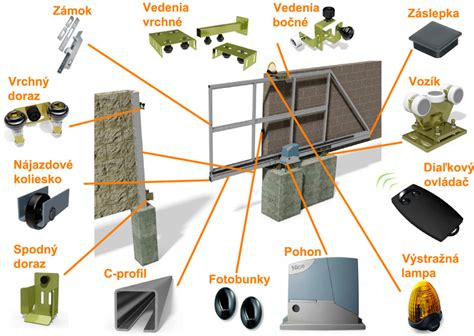

Samonosná (voľne visiaca) brána
Samonosná brána nepotrebuje vodiacu koľaj v zemi. Brána je uchytená na konzole a "visí" vo vzduchu. Je ideálna do prostredia, kde by sneh, lístie alebo štrk mohli blokovať pohyb po koľajnici. Vyžaduje však betónový základ a dostatočný bočný priestor (zvyčajne 1,5-násobok prejazdnej šírky). Pri samonosnej bráne doporučujeme zrovnať terén v oblasti, kde jazdí brána, do roviny. Samozrejme je možné, aby brána jazdila nad svahom, avšak pohyb brány musí byť horizontálny.
Medzi výhody samonosnej brány patrí, že v prejazde sa nenachádza koľajnička ani iná prekážka, ktorá by narúšala priechod brány.
Vozíky s ložiskovými rolkami sú pojazdné vnútrom C-profilu a nesú bránu. Výkyv vozíkov je nastavený tak, aby boli všetky ložiská zaťažené rovnomerne v ťahu i tlaku pri každom pohybe brány. C-profil je hrubostenný ohýbaný profil z kvalitnej konštrukčnej ocele, ktorý nesie celú bránu nad zemou.
Možnosti inštalácie samonosnej brány do svahu
Možnosti ako postaviť samonosnú bránu s pohonom do svahu:
- upraviť konštrukciu brány tak, aby vozíky, C-profil i pohon boli v úplnej rovine, ale telo brány bolo v spodnej časti skosené a tak zakrývalo celú šírku prejazdu.
- použiť nastaviteľnú odporovú brzdu, zariadenie ktoré sa používa pri posuvnej bráne do svahu. Cena tohto zariadenia je cca. 300 - 600 €. Na obrázku vidíte, že pohon a vozíky jazdia v rovine.
Koľajová (s vodiacou lištou) brána
Koľajová brána beží po oceľovej koľajnici osadenej v zemi. Výhodou je menšia konštrukcia, nižšia cena a možnosť použitia pri menších pozemkoch. Nevýhodou sú nároky na údržbu koľajnice.
Príprava betónu a kabeláže na posuvnú bránu po koľajnici je veľmi dôležitá časť. Je nutné, aby bol betónový základ v nezamŕzajúcej hĺbke, inak by mohol mráz nadvihnúť základ, tým pádom nadvihne aj bránu a tá sa nemusí otvoriť prípadne zatvoriť. Nezamŕzajúca hĺbka nie je všade rovnaká, preto hĺbku konzultujte so staviteľom. On je zodpovedný za kvalitu betónovej prípravy.
Dizajn a materiály
Materiál brány významne ovplyvňuje jej vlastnosti a cenu. Hliníkové brány sú ľahké a odolné proti korózii, ideálne pre domáce použitie. Oceľové konštrukcie ponúkajú vyššiu pevnosť a sú vhodné pre komerčné aplikácie. Drevené brány pôsobia prírodne a rustikálne.
Najčastejšie sa používajú tieto materiály:
- Oceľ - pevná, odolná, vhodná aj pre väčšie konštrukcie. Je však nutné zabezpečiť kvalitné pozinkovanie a práškové lakovanie (komaxit), aby odolala korózii.
- Hliník - ľahší, nekoroduje, ale je drahší a menej pevný.
- Kombinácie s drevom, lamelami či plechom - pre dizajnový vzhľad a súkromie.
Dizajnové možnosti sú dnes prakticky neobmedzené. Moderné brány môžu byť vybavené LED osvetlením, dekoratívnymi prvkami alebo dokonca integrovanými displej panelmi.
Výplň brány môžete prakticky ľubovoľne prispôsobiť charakteru oplotenia či vášho domu (drevené laty, oceľová výplň, plastové profily, lexan, ťahokov …).
Automatizácia posuvných brán
Moderné posuvné brány sa štandardne vyrábajú s možnosťou automatizácie. Pri výbere pohonu si všímajte: hmotnosť a dĺžku brány (výkon motora), intenzitu používania (domáce vs. komerčné využitie), možnosť manuálneho otvorenia pri výpadku prúdu, kompatibilitu s aplikáciami (otváranie cez mobil, prepojenie so smart domácnosťou).
Pre malé a málo používané posuvné brány je lepšie zvoliť ručný pohon. Automatické posuvné brány sú určite vecou pohodlia. Automatický pohon je možné inštalovať spolu so samotnou bránou alebo neskôr, po určitom čase ručného ovládania.
Pri posuvných pohonoch je najdôležitejšia hmotnosť brány. V našej ponuke nájdete pohony do 400, 600 a 1000 kg.
Ozubený hrebeň a pohon
Ozubený hrebeň sa najčastejšie ukotvuje nad C-profil, respektíve na profil, ktorý je priamo nad C-profilom (vystužujúci profil). Inak môžete umiestniť ozubenie v ľubovoľnej výške v spodnej časti brány, záleží od konštrukcie brány.
Keď už máte na bráne ukotvený ozubený hrebeň, môžete osadiť pohon. Výrobca dodáva k sade pohonu originálne kotviace prvky, pomocou ktorých pohon ukotvíte priamo do betónu (nutné osadiť počas betónovania). Do betónu osadíte dve kotvy, na ktoré uchytíte pohon a pomocou štyroch skrutiek potom upravíte jeho požadovanú výšku.
Elektromechanický pohon NICE so zabudovanou riadiacou jednotkou je pohonná jednotka, ktorá sa používa k automatickému ovládaniu posuvných brán. Diaľkový ovládač je vysielač rádiového signálu pre pohonnú jednotku.
Bezpečnostné prvky
Moderné brány by mali obsahovať:
- bezpečnostné fotobunky,
- maják na upozornenie pri pohybe brány,
- funkciu automatického zastavenia pri prekážke,
- uzamykanie, ak ide o manuálny systém,
- možnosť pripojenia k kamerovému systému.
Fotobunky detekujú prítomnosť osôb alebo vozidiel v dráhe brány a okamžite zastavia jej pohyb. Maják s prijímačom slúži ako ďalší bezpečnostný prvok, no je užitočný i na "diagnostiku" pohonu. Automatické posuvné brány samozrejme potrebujú bezpečnostný systém. Obsahuje senzor, ktorý zastaví zatváranie brány v prípade prekážky. Takýto senzor niekedy nie je súčasťou štandardnej výbavy automatických brán a ak bránu nainštalujete tam, kde sú deti a domáce zvieratá, túto funkciu nemožno vynechať.
Inštalácia posuvnej brány
Proces inštalácie posuvnej brány vyžaduje precíznu prípravu a dodržanie technologických postupov. Prípravné práce začínajú geodetickým zameraním a prípravou projektovej dokumentácie. Výkop základov musí byť vykonaný s presnosťou na centimetre. Spodná koľajnica vyžaduje pevný betónový základ s kvalitnou drenážou, aby sa predišlo problémom s vodou a mrazom.
Betónový základ
Základným prvkom každej samonosnej posuvnej brány je betónový základ, konkrétnych rozmerov. Všeobecne platí, že betónový základ by mal byť min. 1/3 z dĺžky prejazdu brány a dostatočne vyzretý. Základ by mal byť do nezamŕzajúcej hĺbky - min. 80 cm. Šírka cca 45 cm, dĺžka závisí od prejazdovej šírky. Presné rozmery a hĺbku základu nájdete v dokumentácii k vybraným nosným vozíkom.
Ideálne je betónovať do nemrznúcej hĺbky (cca 80 cm). Pred samotnou betonážou je potrebné pamätať na prívod elektriny a rozvody kabeláže pre pohon. Aj keď plánujete manuálne ovládanú bránu, je vhodné predchystať chráničky.
Ak inštalujete posuvnú bránu po koľajnici, je nutné, aby bol betónový základ v nezamŕzajúcej hĺbke. Inak by mohol mráz nadvihnúť základ, tým pádom nadvihne aj bránu a tá sa nemusí otvoriť prípadne zatvoriť.
Montáž mechanických komponentov
Montáž mechanických komponentov začína osadením vodiacich koľajníc a ich precíznym vyrovnaním. Akákoľvek nepresnosť v tejto fáze sa prejaví problémami počas prevádzky.
Na pripravený základ si usadíme nosné vozíky a to tak, že prvý dáme cca 17 cm od kraja múrika a druhý na koniec presahu brány. Najlepšie je nasunúť vozíky do C-profilu a celú bránu primerať k stavebnému otvoru a rozdeliť vozíky na požadovaný rozmer. Označíme stredy drážok na kotviacich platničkách. Po označení dáme vozíky preč a odvŕtame diery priemer min. 16 mm, do hĺbky min. 20 cm. Dôkladne vyčistíme diery. Používame závitové tyče o priemere minimálne 14 mm. Pripravíme si chemickú kotvu, ktorou vyplníme odvŕtané diery, priložíme späť kotviacu platničku a vtlačíme závitové tyče. Po vytvrdnutí chemickej kotvy dáme preč kotviacu platničku a prebytočnú chemickú kotvu odstránime.
Na koniec nasadíme vrchnú časť vozíka na kotviacu platničku a bránu nasunieme do ukotvených vozíkov. Brána musí mať hladký chod, nesmie sa zasekávať o vnútro C-profilu. Ak sa tak deje, povolíme kotviace skrutky platničiek a zrovnáme vozíky do jednej línie. Po správnom nastavení brány utiahneme kotviace skrutky.
Vrchné a bočné vedenie
Horné vedenie brány zabezpečuje chod brány vo vrchnej časti po vytýčenej osi brány. Použijete ho, ak výplň vašej brány (napr. drevené laty, lexan, ťahokov) nebude presahovať nad bránu.
Bočné vedenie použijete, ak chcete s výplňou brány presahovať nad rám brány. Rolky ukotvíte na vyrovnávací stĺpik z vnútornej strany brány. Najčastejšie sa to rieši tak, že z vnútornej strany brány privaríte U-profil, prípadne L-profil.
Horné vedenie stabilizuje bránu vo vertikálnej polohe. Horné vedenie je uchytené nad bránou na múriku, stĺpiku. Používa sa vtedy, keď samotná výplň nepresahuje cez vrch rámu brány. Horné bočné vedenie sa používa, keď samotná výplň je vyššia ako rám brány. V tomto prípade je potrebné navariť po celej dĺžke rámu brány tzv. U-profil, do ktorého sa dáva vodiace koliesko. Takisto je potrebné usadiť stĺpik z vnútornej strany, na ktorý sa uchytí držiak s vodiacim kolieskom.
Dorazy brány
Spodný nájazd s nájazdovým kolieskom sa montuje do C-profilu na koniec brány. Nájazd pri zatvorení nadíde do dojazdovej kapsy (spodného dorazu) a tým si brána odľahčuje v zatvorenom stave.
Dojazdová kapsa - spodný doraz, do ktorého nabehne brána v spodnej časti pri zatvorení. Zaisťuje bránu v zatvorenej polohe proti vetru. Spodný doraz brány určuje koncovú polohu pri zatvorenej bráne. Môže sa uchytiť držiakom priamo o múrik plotu, alebo o stĺpik ukotvený v betónovom základe. Takisto odľahčuje bránu v zatvorenej polohe. Horný doraz brány stabilizuje hornú časť brány.
Elektrická časť a programovanie
Elektrická časť vyžaduje kvalifikovaného elektrikára s oprávnením pre prácu na automatizovaných systémoch. Všetky káble musia byť vedené podľa noriem a správne označené.
Programovanie riadiacej jednotky zahŕňa nastavenie parametrov ako sú rýchlosť, sila, časy oneskorenia a bezpečnostné funkcie. Testovanie systému prebieha v niekoľkých fázach - od základných funkcií až po komplexné bezpečnostné testy.
Poznámka 1: Môže sa použiť napájací kábel dlhší ako 30 m, jeho prierez však musí byť väčší, napríklad 3x2,5 mm2. V blízkosti zariadenia musí byť zabezpečené uzemnenie.
Poznámka 2: Ak je dĺžka kábla BlueBUS v rozsahu 30 - 50 m, je potrebné použiť kábel 2x1mm2.
Poznámka 3: Namiesto 2 káblov 2x0,5 mm2 môžete použiť jeden kábel 4x0,5 mm2.
Údržba a modernizácia
Pravidelná údržba je kľúčová pre dlhú životnosť a spoľahlivú prevádzku posuvných brán. Základná údržba zahŕňa čistenie koľajníc, kontrolu všetkých pohyblivých častí a mazanie podľa pokynov výrobcu. Kontrola napnutia reťaze alebo ozubeného remeňa je dôležitá pre správnu funkciu pohonu. Príliš voľná reťaz môže spôsobiť preskoky a nerovnomerný chod, zatiaľ čo príliš napnutá reťaz nadmerne zaťažuje ložiská a motor.
Elektronické komponenty vyžadujú špecializovanú údržbu. Kontrola všetkých spojov, čistenie kontaktov a testovanie bezpečnostných funkcií by mali byť vykonávané odborníkom minimálne dvakrát ročne. Pravidelná vizuálna kontrola môže odhaliť problémy v ranom štádiu. Kontrola všetkých viditeľných spojov, stav koľajníc a celkový vzhľad brány by mali byť súčasťou týždennej rutiny. Ochrana pred poveternostnými vplyvmi zahŕňa pravidelné ošetrenie povrchu antikoróznou ochranou a kontrolu tesnení.
Technologický pokrok umožňuje modernizáciu starších systémov posuvných brán bez nutnosti kompletnej výmeny. Upgrade riadiacich systémov môže priniesť nové funkcie ako je WiFi pripojenie, mobilné aplikácie alebo integrácia s inteligentnými domácnosťami. Výmena starých pohonov za modernejšie a efektívnejšie môže znížiť spotrebu energie a zlepšiť spoľahlivosť. Nové pohony sú zvyčajne tichšie, majú lepšie bezpečnostné funkcie a dlhšiu životnosť. Bezpečnostné vylepšenia môžu zahŕňať pridanie kamerových systémov, biometrických čítačiek alebo pokročilých prístupových systémov.
Často kladené otázky
- Ako dlho trvá inštalácia posuvnej brány? Štandardná inštalácia trvá 2-5 dní v závislosti od zložitosti systému.
- Môžem používať posuvnú bránu pri výpadku elektriny? Áno, všetky kvalitné systémy majú núdzové odblokovanie umožňujúce manuálne otvorenie.
- Aká je životnosť posuvnej brány? Pri správnej údržbe môže kvalitná brána slúžiť 15-25 rokov.
- Je potrebné špeciálne povolenie na inštaláciu? Vo väčšine prípadov stačí ohlásenie stavby.
- Ako často je potrebná profesionálna údržba? Odporúča sa profesionálna kontrola 1-2 krát ročne.
- Je nutné mazať vozíky alebo vnútrajšok C-profilu mazivom pre lepší chod brány? Nie.
