V oblasti podlahového vykurovania, najmä pri systémoch ako je Fenix, existuje niekoľko kľúčových aspektov, ktoré je potrebné zvážiť pre optimálnu funkčnosť a dlhú životnosť. Tieto zahŕňajú správnu inštaláciu, výber vhodných materiálov a pochopenie obmedzení spojených s rôznymi typmi podláh a konštrukcií.
Systémové dosky a rozdeľovače
Pri inštalácii podlahového vykurovania je nevyhnutné správne upevniť rozdeľovač. Ten sa vkladá do skrinky a upevňuje na vodiace lišty. Telo rozdeľovača s prietokomermi, určené pre prívod teplej vody, sa umiestňuje hore. Začiatok potrubia sa prevlečie pod vodiacu lištu, oblúk sa zafixuje vodiacim oblúkom a následne sa začína namotávať potrubie v požadovanej dĺžke okruhu. Po namotaní všetkých okruhov sa potrubie UHP16 alebo PEXALPEX16 pomocou zverných šróbení RCS16 pripája do rozdeľovača. Vstup teplej vody sa pripája tam, kde sú prietokomery, a vratná voda pod ním, pričom prívod a spiatočka by mali byť v rozdeľovači nad sebou.
Po zabetónovaní inštalácie podlahového vykurovania, položení nášľapnej vrstvy a dokončení omietok a malieb sa osadí rám s dvierkami a posuvný plech na spodku skrinky.

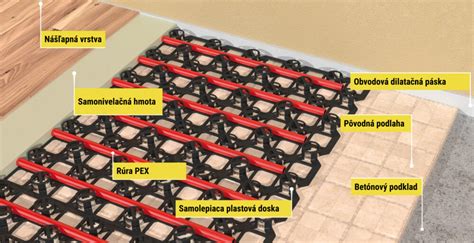

Výška poteru a systémové dosky
Pri otázke ohľadom hrúbky systémovej dosky a výšky poteru, s plánovanou 1 cm plávajúcou podlahou a celkovou požadovanou výškou 13-14 cm, je odporúčané použiť najvyššiu systémovú dosku.
Dôležité je aj správne riešenie dilatačných škár. Zatiaľ čo obvodová dilatácia je štandardom, pre stredové oddelenie okruhov sa často stretávame s tým, že stredový dilatačný pás nie je bežne v ponuke. Alternatívou je spojenie dvoch pásov dilatačného pásu k sebe, čím sa fólia použije na oboch stranách. Dilatačný pás pre podlahové kúrenie sa predáva po 50 metrov. V prípade potreby je možné objednať aj špecifický stredový pás, avšak s dodacou lehotou 1-2 týždne.
Pre plochu 70 m² so 6 vykurovacími okruhmi teplovodného podlahového kúrenia platí, že na každom podlahovom vykurovaní je nutná dilatácia. Ak ide o jednu súvislú plochu, je vhodné ju rozdeliť dilatačným pásom, prípadne až na tri časti. V prípade hál je to určite potrebné, v jednotlivých miestnostiach sa odporúča dilatovať pod dverami.
Pri ukladaní systémových dosiek v členitých priestoroch ako sú kúpeľne, okolo krbov či kuchynských liniek, je potrebné dosky prispôsobiť. Vzniknuté medzery alebo potreba orezávania môžu spôsobiť posun a nesúlad drážok pre rúrku. V takýchto prípadoch je potrebné postupovať s precíznosťou.
Alternatívne napojenie podlahového kúrenia
Privažuje sa možnosť realizácie podlahového kúrenia v jednej izbe bytovky s klasickým plynovým kotlom, s maximálnou výškou poteru a podkladu 6 cm na plochu 25 m² a bez rozdeľovača, pripojením od spiatočky radiátora do podlahového kúrenia a späť do kotla. Tento spôsob, aj keď nie je bežný (zvyčajne sa používa rozdeľovač), by mal fungovať, avšak s nutnosťou obmedzenia výstupnej teploty na približne 50 stupňov Celzia. Napojenie podlahovky priamo na spiatočku radiátora sa zvyčajne realizuje v menších priestoroch ako sú kúpeľne, nie na rozsiahlejšie plochy.
Pri inštalácii podlahového kúrenia na polystyrén bez použitia systémovej dosky, je dôležité vedieť, že systémová doska je nevyhnutná. Klasické potrubie sa na bežný polystyrén nemôže klásť.
Kombinácia podlahového a radiátorového vykurovania
Pri kombinácii podlahového a radiátorového vykurovania je pre reguláciu teploty nevyhnutný rozdeľovač s čerpadlom. Ten zabezpečí oddelenie horúcej vykurovacej vody z radiátorov a jej reguláciu na požadovanú teplotu (napr. 50 stupňov). Systémy ako UNIMIX môžu byť síce funkčné, ale často predstavujú zbytočne drahé riešenie.
Pre kombináciu podlahového a radiátorového vykurovania je vhodné použiť rozdeľovač s čerpadlom. Špecifické typy rozdeľovačov ako Ivar CI 557 KS, KT a IVAR UNIMIX sa líšia svojimi funkciami a cenou. Pre kombinované systémy je odporúčaný rozdeľovač s čerpadlom, ktorý reguluje teplotu vody pre podlahové vykurovanie.
Elektrické podlahové vykurovanie: Princípy a regulácia
Elektrické podlahové vykurovanie, vrátane systémov ako Fenix, využíva dvojpolohovú reguláciu založenú na prerušení alebo obnovení dodávky elektriny. Vykurovacia plocha sa často delí na pobytové a okrajové zóny s odlišnými povrchovými teplotami podlahy, pričom každý vykurovací okruh musí byť regulovaný samostatne.
Najpresnejšiu reguláciu zabezpečujú elektronické termostaty s funkciou nočného poklesu a možnosťou nastavenia časového programu. Tieto termostaty môžu byť doplnené o externý snímač teploty vzduchu, ktorý je umiestnený vo výške 1200-1500 mm nad podlahou a nesmie byť ovplyvnený nábytkom alebo priamym slnečným žiarením.
Umiestnenie a typy snímačov
- Snímač teploty podlahy: Zabudovaný v rovine uloženia vykurovacieho kábla, ideálne v strede, minimálne 0,5 m od okraja, paralelne s vodičmi.
- Snímač teploty vzduchu: Zabudovaný v termostate alebo externý, umiestnený vo výške 1200-1500 mm, chránený pred vplyvmi. Vhodný pre objekty s potrebou obmedzenia manipulácie s termostatom.
Ochranné prvky a nastavenia termostatov
Každý termostat regulujúci teplotu podlahy musí mať obmedzovač teploty podlahy na ochranu vykurovacích prvkov. Nastavuje sa požadovaná teplota vzduchu a maximálna povrchová teplota podlahy. Tento spôsob je vhodný pre miestnosti s veľkými presklenými plochami, kde priestorový termostat reaguje pomaly.
Podlahové kúrenie ako doplnkový zdroj tepla
V miestnostiach, kde hlavným zdrojom tepla je iný systém, môže podlahové kúrenie slúžiť ako doplnkový zdroj na zabezpečenie príjemnej teploty podlahy. Regulácia sa vykonáva termostatom so snímačom teploty v rovine uloženia kábla, pričom teplota podlahy sa udržiava konštantná.
Akumulačný režim vykurovania
Pri akumulačnom režime dochádza k časovému posunu medzi odberom energie a odovzdaním tepla. Regulácia je náročnejšia a kvalita tepelnej pohody nemusí byť vždy optimálna. Používa sa ekvitermická regulácia, ktorá riadi nabíjanie systému v závislosti od vonkajšej teploty a zvyškového tepla v podlahe. Regulátory sú vybavené obmedzovačom teploty podlahy.
Snímač teploty vonkajšieho vzduchu sa inštaluje na severnej strane objektu, chránený pred slnkom, vo výške 2-3 m nad terénom.
Riadenie nabíjania systému
Nabíjanie systému môže byť:
- Ručné: Nastavenie parametrov podľa počasia a času odberu.
- Automatické: Regulátory s funkciou úpravy charakteristík nabíjania, prispôsobujúce sa aktuálnemu počasiu.
Rozlišujeme riadenie s predstihom (nabíjanie od začiatku nízkej tarify) a následné riadenie (nabíjanie od konca nízkej tarify).
Regulátory novej generácie
Regulátory novej generácie využívajú fuzzy logiku a dokážu rozlíšiť napríklad dočasný pokles teploty vplyvom otvoreného okna.
Regulácia odberu elektrickej energie
Odber elektrickej energie nie je počas dňa rovnomerný, preto sa využívajú cenové tarify a systém Hromadného diaľkového ovládania (HDO) na riadenie spotreby.
Pracovný cyklus elektrického podlahového vykurovania
Akumulačný režim s obmedzeným časom nabíjania
Tento režim je rozdelený do dvoch etáp: čas nabíjania (8-10 hodín, nízka tarifikácia) a čas vybíjania (systém je blokovaný). Nevýhodou je zvýšený inštalovaný príkon, požiadavka na väčšiu dimenziu elektrickej prípojky a problematická regulovateľnosť.
Akumulačný režim s rozloženým časom nabíjania (poloakumulačný)
Nabíjanie je rozložené do viacerých časových pásem, s hlavným odberom v noci a možným dobíjaním cez deň. Znižujú sa nároky na izoláciu a akumulačnú vrstvu, čím sa znižujú investičné náklady. Systém je lepšie regulovateľný a vhodný pre novostavby s celodennou prevádzkou.
Priamy režim vykurovania
Charakterizuje ho minimálna hrúbka podlahy, rýchly nábeh (30-120 minút), lepšia regulovateľnosť a pružná reakcia na zmeny. Vhodný pre rekonštrukcie vďaka malej stavebnej hrúbke.
Široké využitie elektrického podlahového vykurovania
Elektrické podlahové vykurovanie nachádza uplatnenie v rôznych objektoch vďaka variabilite režimov a jednoduchej regulácii.
Elektrické podlahové vykurovanie ako trvalý zdroj tepla
Používa sa v obytných objektoch, nemocniciach, školách a rekreačných zariadeniach ako jediný zdroj tepla. Vhodné sú všetky režimy (priamy, akumulačný, poloakumulačný) v závislosti od požiadaviek a podmienok.
Akumulačné a poloakumulačné verzie sú vhodné do masívnych stavieb s minimom transparentných konštrukcií. Priame systémy zabezpečujú komfort počas celodenného využitia objektu.
Termostaty a ich funkcie
Termostaty staršej generácie pracujú na princípe prerušenia/obnovenia dodávky elektriny, doplnené o spínacie hodiny. Nové generácie sú inteligentné programovateľné zariadenia s integrovaným časovým členom, riadiace teplotu vzduchu a podlahy pri optimálnych nákladoch.
Prípadové štúdie využitia
V priestoroch obytného charakteru, ktoré sa nevyužívajú pravidelne
Pre víkendové chaty či garáže je vhodný priamy režim s minimálnou časovou konštantou pre rýchly ohrev. Pri komfortnejšom vybavení a programovateľnom zariadení je možné využiť aj iné režimy.
V priestoroch neobytného charakteru, využívaných občasne
Pre chrámy, štadióny či tribúny, kde sa ľudia zdržiavajú krátko, sa používajú elektrické rohože a fólie umiestnené priamo pri užívateľovi.
V priestoroch neobytného charakteru, ktoré sa využívajú pravidelne, ale iný spôsob vykurovania by bol neekonomický alebo nevhodný
V priemyselných halách či dielňach sa rieši vytvorenie "tepelných ostrovov" priamo na pracovných miestach pomocou vykurovacích rohoží, fólií alebo podlahového systému v priamom režime.
Realitná skúsenosť s elektrickým vykurovaním
Elektrické podlahové vykurovanie je bežným a ekonomickým spôsobom vykurovania budov. Pre podlahy ako dlažba a lepené krytiny sa odporúča vykurovací vodič/rohož Ecofloor do betónu, anhydritu alebo lepidla. Pod plávajúcu podlahu sú vhodné vykurovacie fólie Ecofilm.
Výber medzi rohožou a vodičom závisí od tvaru plochy. Rohože sú vhodné pre menej členité plochy, zatiaľ čo vodiče umožňujú kopírovanie tvarov. V panelových domoch s nedostatočnou tepelnou izoláciou sa odporúča použiť izolačné dosky F-board na urýchlenie nábehu podlahy.
Vykurovacie vodiče nie je možné deliť ani krátiť, iba ich studené konce. Rohože (tkaninu) je možné deliť, pokiaľ nedôjde k poškodeniu izolácie vodiča.
Maximálne povrchové teploty podlahy
- Obytné miestnosti: maximálne 28 °C
- Kúpeľne a umyvárne: nie sú obmedzené normou, môžu byť aj nad 30 °C
Doba dosiahnutia požadovanej teploty závisí od konštrukcie podlahy, napr. dlažba na flexibilnom tmele na izolovanom podklade dosiahne 27 °C za cca 1,5 hodiny pri teplote priestoru 20 °C.
Životnosť vykurovacích systémov a regulácie je pri správnom návrhu a inštalácii minimálne 30-50 rokov, závisí však od prevádzkových hodín a kvality inštalácie.

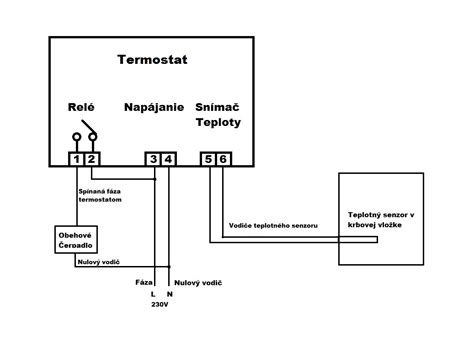

V prípade kombinácie s krbom je dôležité zvážiť reguláciu. Len priestorový termostat s podlahovou sondou môže viesť k vychladnutiu podlahy pri vykurovaní krbom. Len podlahová sonda zabezpečí stále teplú podlahu, ale nie je ekonomická.
Vonkajšie plochy a odkvapy
Pri vonkajších plochách ako sú chodníky či príjazdové cesty sa inštalujú vodiče s výkonom 250-300 W/m², primárne na exponované miesta. Roztopenie snehu môže trvať niekoľko hodín.
Pre odkvapy a zvody sa inštaluje plošný výkon 30-40 W/m, v nadmorských výškach nad 1000 m až 60 W/m. Používajú sa vodiče s výkonom 20 W/m v dvoch žilách pre lepšie pokrytie plochy.
Pri strechách sa vodič inštaluje "pilkovaním" s plošným príkonom cca 200 W/m², v nadmorských výškach nad 1000 m minimálne 250 W/m².
Pre ochranu potrubí sa používajú vodiče s výkonom 10 W/m a vodiče PFP. Celkový príkon závisí od teploty okolia, izolácie a požadovanej teploty média.
Podlahové kúrenie ako doplnok k radiátorom
Ak radiátory objekt vykúria, ale podlaha je studená, je možné v kúpeľni a kuchyni doplniť systém vykurovacou rohožou alebo fóliou. Krátkodobá prevádzka (3-4 hodiny denne) je možná.
Pri vykurovacích vodičoch pod dlažbou vo flexibilnom lepidle nie je nutná regulácia, ak inštalovaný príkon neprekročí 160 W/m² a systém nie je hlavným zdrojom tepla.
Rekonštrukcia RD a ECOFLOOR
Pre rekonštrukciu RD s plánovanou dlažbou a novými podlahami je dôležité zabezpečiť hydroizoláciu a tepelnú izoláciu. Podklad pre ECOFLOOR môže byť z OSB, drevotrieskových alebo Cetris dosiek, s minimálne 7 cm tepelnej izolácie (extrudovaný polystyrén alebo minerálna vlna).
Príkon vykurovania a veľkosť ističa závisí od tepelných strát. Pri existujúcej trojfázovej prípojke 1x25 A by mala byť dostatočná. Elektrická sadzba by mala byť DD5.
Teplotná sonda by mala byť umiestnená čo najbližšie k podlahe, ideálne v husom krku pre ľahkú výmenu. Umiestnenie sondy 5 mm pod úrovňou rohože v betóne nemá vplyv na funkciu.
Výber systému vykurovania pre novostavbu
Pre novostavbu s úžitkovou plochou 160 m², postavenú z Porothermu, s krbovou vložkou, je možné zvážiť podlahové vykurovanie realizované vykurovacími vodičmi alebo stropné vykurovanie pomocou vykurovacích fólií Ecofilm C s centrálnou reguláciou. Úspora energie je primárne ovplyvnená tepelnoizolačnými vlastnosťami domu.
Vykurovacie rohože nie je možné klásť priamo na OSB dosky alebo iné horľavé materiály bez dodatočných opatrení.
Vykurovací vodič nesmie prechádzať cez stenu.
Porovnanie teplovodného a elektrického podlahového vykurovania
Pri rozhodovaní medzi teplovodným a elektrickým podlahovým vykurovaním je potrebné zvážiť viacero faktorov. Teplovodné systémy vyžadujú vhodný vykurovací zdroj, ideálne nízkoteplotný ako kondenzačný kotol. Pri kombinácii s radiátormi je potrebná konzultácia s odborníkom na dimenzovanie kotla podľa tepelných strát.
Kondenzačné kotly sú pre teplovodné podlahové vykurovanie najhospodárnejšie. Pri starších nekondenzačných kotloch sa odporúča ich výmena.
Elektrické podlahové vykurovanie sa vyznačuje rýchlou a presnou reguláciou, čo prispieva k hospodárnosti prevádzky.
Podlahová krytina by mala mať dobrú tepelnú vodivosť, ideálne kameninové podlahy, ale aj parkety či plávajúce podlahy sú vhodné, ak sú na túto aplikáciu odporúčané.
Existujú tzv. "mokré" systémy (s cementovým alebo anhydritovým poterom) a "suché" systémy (so sadrokartónovými alebo inými doskami).
Elektrické podlahové vykurovanie patrí medzi veľkoplošné nízkoteplotné vykurovacie sústavy s optimálnym rozložením teploty a obmedzenou cirkuláciou vzduchu. Ohrieva veľké plochy na teploty len mierne vyššie ako je teplota prostredia.
Elektrické podlahové vykurovanie nevyžaduje inštaláciu kotla, postačuje elektrická energia a vykurovacie prvky (vodiče, rohože, fólie).
Teplota podlahy s elektrickým podlahovým vykurovaním by nemala presiahnuť 27 °C. Podlahové fólie sú vyrábané s výkonmi, ktoré túto teplotu nemôžu prekročiť (40-80 W/m²).
Podklad pre elektrické podlahové vykurovanie musí byť pevný a rovný, s dostupnými elektrickými rozvodmi. Pred inštaláciou je potrebné skontrolovať podkladovú vrstvu.
V novostavbách sa kombinácia radiátorov a elektrického podlahového vykurovania zvyčajne nevyužíva z ekonomických dôvodov.
Pre rôzne podlahové krytiny sú určené rôzne typy vykurovacích prvkov: fólie do suchých konštrukcií pod plávajúce podlahy, vodiče a rohože do "mokrých" procesov pod dlažbu.
Zmiešaný systém, kde je vykurovací prvok v cca 5-6 cm hrubej vrstve betónu alebo anhydritu, má menšiu hospodárnosť premeny energie.
Pre montované stavby so "suchými podlahami" sa priamo na tepelnú izoláciu kladú dosky ako OSB alebo sadrovláknité.
Elektrické systémy sa v energeticky úsporných budovách javia ako efektívnejšie v porovnaní s teplovodným podlahovým vykurovaním. Dôležitými faktormi sú celková investícia, náklady na údržbu, životnosť, spoľahlivosť a komfort. Vyššia flexibilita a výborná regulovateľnosť sú kľúčovými výhodami.
Pri energeticky úsporných stavbách vstupuje do hry aj faktor tepelnej zotrvačnosti.
