Chladiaci systém vozidla je rozhodujúcou súčasťou, ktorý zaisťuje, že motor pracuje v rámci svojho optimálneho teplotného rozsahu. Motor auta pracuje neustále pod vysokou záťažou a bez fungujúceho chladenia by sa veľmi rýchlo prehrial. Hlavným účelom chladiaceho systému vozidla je regulovať teplotu motora. Počas procesu spaľovania generujú motory obrovské množstvo tepla. Úlohou chladiaceho systému je odvod prebytočného tepla, ktoré vzniká prácou spaľovacieho motora. Chráni tak jeho komponenty pred extrémnym prehrievaním, čím by mohlo dôjsť k ich mechanickému poškodeniu, a tiež zabezpečuje stabilnú prevádzkovú teplotu motora. Jeho správne fungovanie ovplyvňuje životnosť motora, jeho výkon, ale aj spotrebu paliva a emisie.
Kľúčové Komponenty Chladiaceho Systému

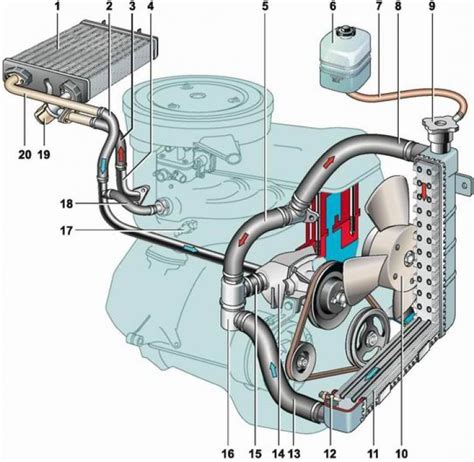

Celý chladiaci systém je tvorený niekoľkými dôležitými časťami, ktoré spoločne zabezpečujú efektívne riadenie teploty motora. Medzi hlavné časti typického chladiaceho systému vozidla patrí chladič, vodné čerpadlo, termostat, chladivo, expanzná nádrž, snímač teploty a rôzne hadice a spoje.
Chladivo (Nemrznúca zmes)
- Definícia a funkcie: Chladivo, tiež známa ako nemrznúca zmes, je kvapalná zmes, ktorá cirkuluje motorom a chladičom. Má vysoký bod varu a nízky bod mrazu, čo mu umožňuje zostať v kvapalnom stave v širokom rozsahu teploty. Obsahuje prísady, ktoré pomáhajú predchádzať korózii a hrdzi v chladiacich systémoch a chránia kovové komponenty motora a chladiča pred poškodením spôsobeným oxidáciou. V zime bráni zamŕzaniu, v lete prehriatiu.
- Typy chladív: Staršie autá v minulosti používali kvapalinu G10 so slabšou ochranou proti korózii, ktorú postupne nahradila kvapalina G11 na silikátovej báze, vhodná pre liatinové a hliníkové motory. Pre novšie generácie motorov je určená kvapalina G13 s glycerínom, ktorá je ekologickejšia a vhodná aj pre motory s turbom. Existujú aj produkty ako ACSA či Stabil pre špecifické aplikácie alebo ako univerzálne riešenie.
- Miešanie: Osvedčený pomer je približne polovica koncentrátu a polovica destilovanej vody, ak výrobca neuvádza inak. Farba chladiva nie je norma, riaďte sa špecifikáciou pre vaše auto, napríklad G12, G12 plus, G13, OAT alebo HOAT.
Vodné čerpadlo
Vodné čerpadlo je zodpovedné za cirkuláciu chladiacej kvapaliny v celom chladiacom systéme. Zvyčajne je poháňané kľukovým hriadeľom motora cez pás alebo reťaz. Čerpadlo zaisťuje, že chladivo sa neustále pohybuje, čo jej umožňuje absorbovať teplo z motora a preniesť ho do chladiča. Je poháňané elektronicky alebo pomocou klinového remeňa.
Termostat
Termostat pôsobí ako ventil, ktorý reguluje tok chladiacej kvapaliny medzi motorom a chladičom. Zostáva uzavretý, keď je motor studený, čo bráni toku chladiacej kvapaliny do chladiča a umožňuje rýchlejšie zahriatie motora na optimálnu prevádzkovú teplotu. Akonáhle motor dosiahne určitú teplotu (zvyčajne okolo 90 - 105 ° C), termostat sa otvára, čo umožňuje, aby zahriata chladiaca kvapalina pretekala do chladiča. Termostat slúži na prepínanie prúdenia kvapaliny medzi veľkým a malým chladiacim okruhom.
Chladič (Radiátor)
Radiátor je srdcom chladiaceho systému a je to výmenník tepla, ktorý prenáša teplo z chladiacej kvapaliny na okolitý vzduch. Pozostáva zo série trubíc a rebier. Horúca chladiaca kvapalina sa čerpá do chladiča, kde prúdi cez tenké kovové rebrá. Tieto rebrá umožňujú únik tepla, pričom mu pomáha vzduch, ktorý pri pohybe auta prúdi cez chladič. Základom je chladič, v ktorom sa horúca kvapalina ochladzuje vzduchom.
Ventilátor
Chladič má tiež ventilátor, mechanický alebo elektrický, ktorý pomáha zvyšovať prietok vzduchu nad chladičom, keď sa vozidlo pohybuje pomaly alebo zastavuje, čím ďalej pomáha chladeniu chladiacej kvapaliny. Ventilátor zabezpečuje dostatok chladného vzduchu pre chladič a motor.
Expanzná nádrž
Ďalšou dôležitou súčasťou chladiaceho systému je expanzná nádrž. Keď sa chladivo zahreje, rozširuje sa. Expanzná nádrž poskytuje priestor pre túto rozšírenú chladiacu kvapalinu. Keď sa chladivo ochladí a sťahuje sa, vtiahne sa späť do systému z expanznej nádrže. Slúži na vyrovnanie tlaku a objemu kvapaliny pri jej zahrievaní a chladení a tiež na kontrolu množstva a dolievanie chladiacej kvapaliny.
Snímač teploty chladiacej kvapaliny
Senzor teploty chladiacej kvapaliny hrá rozhodujúcu úlohu v chladiacom systéme. Monitoruje teplotu chladiacej kvapaliny a vysiela signál do riadiacej jednotky motora vozidla (ECU). Jeho úlohou je kontrola teploty a v prípade jej prekročenia tiež signalizácia vzniknutého problému.
Tlakový uzáver
Tlakový uzáver na expanznej nádržke alebo chladiči drží v systéme tlak a má aj vákuový ventil. Vďaka tomu sa zvyšuje bod varu zmesi a po vychladnutí sa kvapalina vie vrátiť späť do okruhu. Ak uzáver nedrží tlak alebo zlyhá jeho vákuový ventil, zmes môže vrieť priskoro, vytlačí sa do nádržky a po vychladnutí sa nevráti späť.
Princíp Činnosti Chladiaceho Systému
Chladiaci systém funguje v nepretržitom cykle, ktorý sa prispôsobuje aktuálnej teplote motora.
Studený štart a zahrievanie motora
Keď je motor naštartovaný a studený, termostat je uzavretý. Vodné čerpadlo cirkuluje chladivo iba vo vnútri bloku motora a hlavy valca, čo je takzvaný malý chladiaci okruh. Motor sa tak rýchlejšie zahreje na správnu prevádzkovú teplotu. Keď sa motor zahreje a teplota chladiacej kvapaliny stúpne na určitú úroveň (okolo 90-105 °C), termostat sa otvorí.
Cirkulácia chladiacej kvapaliny a chladenie
Pri otvorenom termostate je horúca chladiaca kvapalina čerpaná z motora do chladiča. Tam sa ochladí prúdiacim vzduchom a podľa potreby sa zapne aj ventilátor pre zvýšenie chladiaceho efektu. Teplo je chladiacou kvapalinou odvádzané z hlavy motora do chladiča, kde sa kvapalina ochladzuje. Po ochladení chladiacej kvapaliny v chladiči sa táto čerpá späť do motora, aby absorbovala ďalšie teplo. Tento kolobeh pokračuje neustále počas prevádzky motora. Ochladená zmes sa vracia späť k pumpe a cyklus sa opakuje.
Využitie tepla na vykurovanie interiéru
Okrem chladenia motora má chladiaci systém aj ďalšiu dôležitú funkciu - vykurovanie interiéru vozidla. Vďaka nemu je možné využiť teplo z motora v zime na vykurovanie kabíny vo vnútri. Počas studeného štartu, keď chladivo obieha len cez motor a kúrenie (malý okruh), je toto teplo efektívne odvádzané aj do radiátora kúrenia, ktorý ohrieva vzduch smerujúci do kabíny, čím zvyšuje komfort posádky.
Animácia systému chladenia motora
Údržba Chladiaceho Systému
Správna údržba chladiaceho systému je nevyhnutná na zabezpečenie jeho dlhodobej spoľahlivosti a životnosti motora.
Pravidelná kontrola a výmena chladiva

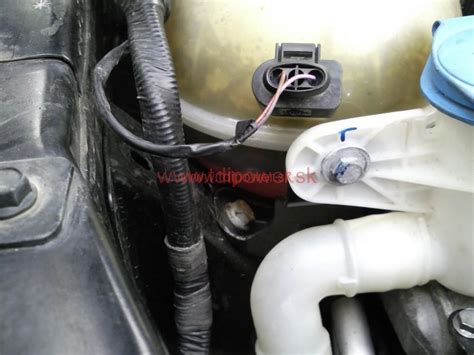

- Hladina kvapaliny: Pravidelne kontrolujte hladinu chladiacej kvapaliny, ideálne ráno, keď je auto studené. Hladina má byť medzi dvomi ryskami (MIN a MAX) na expanznej nádržke.
- Výmena chladiva: Nezabúdajte na pravidelnú výmenu chladiacej kvapaliny. Aj keď na prvý pohľad vyzerá čisto, po čase stráca svoje vlastnosti. Niektoré novšie typy s organickými prísadami vydržia dlhšie, no vždy je rozhodujúce odporúčanie výrobcu uvedené v servisnej knižke. Pri výmene sa odporúča celý systém prepláchnuť, aby sa odstránili usadeniny a zvyšky starého roztoku. Kvapalina by zároveň mala mať stále jasnú farbu bez hrdze alebo olejových stôp.
Kontrola komponentov
- Hadice a spoje: Zabúdať by ste nemali ani na fyzickú kontrolu stavu hadíc, spojov a expanznej nádržky. Stvrdnuté a popraskané hadice, ale aj vlhké miesta či usadeniny na spojoch, to všetko signalizuje problémy.
- Radiátor a ventilátor: Cez mriežku skontrolujte, či rebrá radiátora nie sú upchaté lístím, hmyzom a prachom, čo by bránilo efektívnemu chladeniu.
Bežné Problémy a Diagnostika
Postupom času môžu rôzne problémy zabrániť správnemu fungovaniu chladiaceho systému.
Úniky chladiacej kvapaliny
Jedným z najčastejších problémov je netesnosť, ktorá môže vzniknúť v miestach, kde je kvapalina pod tlakom. Môže k tomu dôjsť v dôsledku korózie, poškodenia hadíc chladiča alebo chybného uzáveru chladiča. Stačí malá netesnosť a motor sa začne okamžite prehrievať z dôvodu poklesu tlaku. Úniky vedú k poklesu hladiny chladiacej kvapaliny, čo môže spôsobiť prehriatie motora. Ak spozorujete sladký zápach chladiacej kvapaliny alebo tekutinu pod zaparkovaným vozidlom, ide o únik, ktorý je dôležité okamžite prehliadnuť a opraviť. Netesné hadice a spoje zanechávajú sladkastý zápach a kvapky pod autom. Opakované dolievanie chladiva bez opravy problém rieši len na chvíľu.
Problémy s vodným čerpadlom
Ak ložiská či tesnenia vodného čerpadla zlyhajú, prestane tlačiť kvapalinu do obehu a motor sa prehreje. Slabá alebo zatekajúca vodná pumpa nezvláda tlačiť zmes, čo vedie k rastu teploty v záťaži.
Porucha termostatu
V prípade, ak sa pokazí termostat, ktorý má regulovať prietok kvapaliny podľa teploty, môže dôjsť k prerušeniu jej cirkulácie. Zaseknutý termostat môže spôsobiť, že motor bude prehriaty alebo naopak stále studený, a kúrenie bude vlažné. Ak pri studenom štarte je hrubá horná hadica k chladiču studená a po pár minútach sa zrazu citeľne zohreje, je to znak, že sa termostat otvoril správne.
Upchatý chladič
Pokiaľ ide o chladič, ten sa môže upchať nečistotami a koróziou, čím klesne jeho schopnosť odvádzať teplo. V chladiči sa môžu hromadiť usadeniny a nečistoty, čo vedie k upchatiu, ktoré zabraňuje voľnému prúdeniu chladiacej kvapaliny a znižuje účinnosť chladiča. Upchatý radiátor má lamely plné nečistôt, auto sa prehrieva najmä pri státí.
Korózia a elektrolýza
V priebehu času môžu radiátory korodovať, najmä ak nie sú správne udržiavané. Korózia môže viesť k netesnostiam alebo upchatiu, ktoré bráni účinnosti radiátora. Elektrolýza v chladiacom systéme auta môže spôsobiť značné škody. Vyskytuje sa, keď cez chladiacu kvapalinu prechádzajú elektrické prúdy, čo vedie ku korózii kovových komponentov, ako je chladič a vodné čerpadlo. Táto chemická reakcia oslabuje tieto časti, čím sú náchylné na netesnosti a znižuje sa ich životnosť.
Príznaky problémov a čo robiť
- Zmena výkonu kúrenia: Všimnúť si môžete aj zmenu výkonu kúrenia, ktoré funguje vďaka teplu z chladiaceho systému. Vlažné kúrenie často signalizuje vzduch v systéme alebo zle fungujúci termostat.
- Neobvyklé úkazy: Biele mlieko na viečku oleja, biele oblaky pary za autom po zahriatí, vysoký tlak v hadiciach krátko po štarte alebo mastná dúhová hladina v expanznej nádržke môžu naznačovať vážne problémy, napríklad únik do oleja alebo spaľovacej komory.
- Diagnostika počas jazdy: Po rozohriatí by ručička teploty mala držať približne stred. Ak ručička stúpa, je potrebné ihneď konať: uberte z plynu, zapnite kúrenie na maximum, bezpečne zastavte a vypnite motor. Nikdy neotvárajte horúcu nádržku. Po vychladnutí skontrolujte hladinu a hľadajte príčinu.
V každom prípade platí, že správna starostlivosť o chladiaci systém vám ušetrí starosti aj peniaze a zabezpečí dlhú životnosť vášho motora.
