Pri výbere čerpadla je nevyhnutné správne pochopiť jeho parametre, najmä maximálny výtlak a prietok. Predajcovia a výrobcovia často uvádzajú tieto hodnoty v maximálnych možných číslach, ktoré sú dosiahnuteľné len za ideálnych podmienok - bez akýchkoľvek tlakových a prietokových strát v inštalácii. V praxi však tieto straty vznikajú kvôli dĺžke a prevýšeniu rozvodov, ako aj kvôli inštalovaným komponentom.
Výtlak čerpadla: Výpočet reálneho tlaku
Maximálny výtlak čerpadla, často označovaný písmenom „h“, predstavuje výšku, do ktorej je čerpadlo schopné dopraviť vodu bez akýchkoľvek tlakových strát. Pre jednoduchší prepočet platí, že 10 metrov maximálneho výtlaku zodpovedá približne 1 Baru tlaku. Pri výbere čerpadla je kľúčové zmerať:
- Všetky vertikálne (zvislé) rozvody k najvyššiemu odbernému miestu.

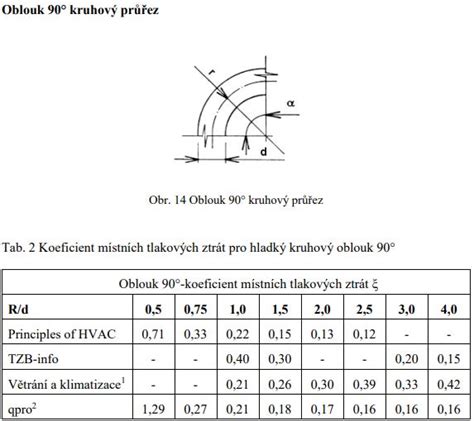

- Tlakové straty spôsobené inštaláciou mechanických filtrov, guľových ventilov, kolien v potrubí či spätných klapiek.
Je dôležité pamätať na to, že udávaný maximálny výtlak je teoretická hodnota. Pri jej dosiahnutí na konci potrubia prakticky nebude žiadny tlak na prepravu vody. Preto je vždy nutné počítať s rezervou nad uvádzaným výtlakom.
Prietok čerpadla: Od ideálu k realite
Podobne ako výtlak, aj maximálny prietok čerpadla (označený písmenom „Q“) je uvádzaný pri nulových prietokových stratách. V praxi je skutočný prietok ovplyvnený viacerými faktormi:
- Dĺžka a priemer potrubia alebo hadice.
- Výška, do ktorej je voda prečerpávaná.
- Dimenzia rozvodov - nie je vhodné hneď na výstupe z čerpadla výrazne redukovať priemer potrubia.
Ak čerpadlo udáva maximálny prietok napríklad 7500 l/hod, pri bežnom použití túto hodnotu pravdepodobne nedosiahnete.
Výkonnostné charakteristiky čerpadla

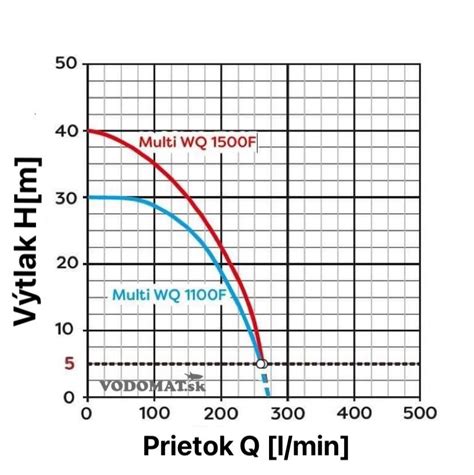

Výborným nástrojom pri výbere čerpadla sú jeho výkonnostné charakteristiky. Ide o graf, kde na vertikálnej osi je znázornený výtlak a na horizontálnej osi prietok. Podľa krivky je možné určiť pomer výtlaku k prietoku, teda koľko vody bude čerpadlo dodávať pri konkrétnom koncovom tlaku.
Ďalšie dôležité faktory pri výbere čerpadla
Výdatnosť vodného zdroja
Pred výberom čerpadla je nevyhnutné poznať prítok vody do studne alebo vrtu. Ak nainštalujete čerpadlo s prietokom vyšším, ako je prítok vody, môže dôjsť k nasávaniu nečistôt, piesku alebo k behu čerpadla na sucho, čo ho môže poškodiť.
Výška vodného stĺpca a typ čerpadla

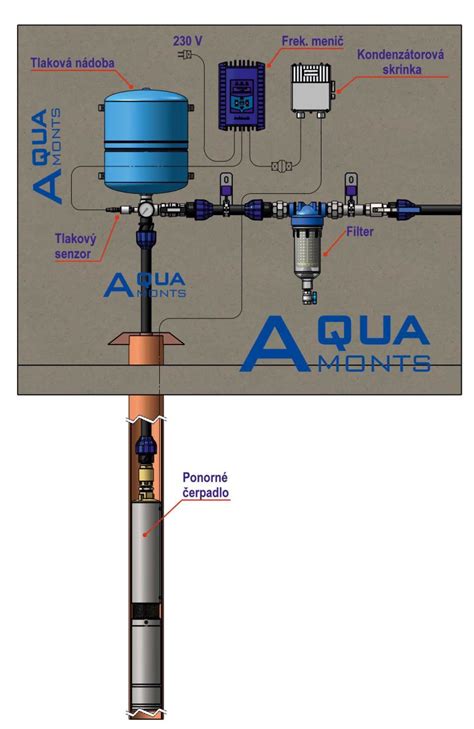

Je dôležité poznať výšku vodného stĺpca v studni (meraná od dna po vodnú hladinu) a podľa toho zvoliť vhodný typ čerpadla. Pre studne a vrty do hĺbky 8 metrov je možné použiť samonasávacie čerpadlá. Ak je hĺbka väčšia ako 8 metrov, je potrebné zvoliť ponorné čerpadlo. Ponorné čerpadlá musia pracovať úplne ponorené vo vode.
Maximálna hĺbka ponoru a nasávacia hĺbka
Pri ponorných čerpadlách je často udávaná maximálna hĺbka ponoru. Táto hodnota udáva, do akej hĺbky je možné čerpadlo bezpečne ponoriť, pričom sa berie do úvahy tlak okolitej vody. Pri povrchových čerpadlách, ktoré sú umiestnené nad hladinou vody, je dôležitá maximálna nasávacia hĺbka. Táto hodnota predstavuje maximálny rozdiel medzi výškou čerpadla a úrovňou vodnej hladiny.
Príklad čerpadla: EXTOL PREMIUM s tlakovým spínačom
Ako príklad môžeme uviesť čerpadlo EXTOL PREMIUM s tlakovým spínačom (1200W), ktoré má nasledujúce parametre:
- Napätie/frekvencia: 230V/50Hz
- Príkon: 1200W
- Max. prietok: 6000 l/hod (100 l/min)
- Max. výtlak: 40 m
- Max. hĺbka ponoru: 12 m
- Min. výška hladiny: 30 mm
- ⌀ výstupného hrdla: 1”
Toto automatické čerpadlo je vybavené tlakovým spínačom, ktorý zabezpečuje jeho automatické spustenie pri poklese tlaku (napr. pri otvorení kohútika) a automatické vypnutie pri uzavretí odtoku. Integrovaná spätná klapka udržuje vodný stĺpec v hadici pre rýchlu odozvu. S maximálnym výtlakom 40 m je možné záhradnou hadicou zalievať na značnú vzdialenosť, pričom sa uvádza, že na 1m výtlačnej výšky zodpovedá približne 10m prepravnej vzdialenosti po rovine. Čerpadlo je určené na čerpanie čistej úžitkovej vody bez mechanického znečistenia.
Tlakový snímač čerpadlo automaticky vypne v prípade:
- Uzavretia výtlačnej hadice alebo prekročenia tlaku 3,8 baru.
- Poklesu hladiny vody pod 3 cm od spodnej časti čerpadla.
- Poklesu tlaku pod 1,5 baru.
V prípade nízkej hladiny vody sa čerpadlo bude pravidelne zapínať a vypínať s postupne sa predlžujúcou dobou vypnutia až na 24 hodín.
Obehové čerpadlá v vykurovacích systémoch
Obehové čerpadlá zohrávajú kľúčovú úlohu v cirkulácii vody v vykurovacích systémoch, čím priamo ovplyvňujú výkon kúrenia a náklady na energiu. Nesprávne dimenzované čerpadlo môže viesť k nedostatočnému vykurovaniu, najmä vo vzdialenejších častiach domu, a k jeho preťažovaniu, čím sa skracuje jeho životnosť.
Výpočet parametrov obehového čerpadla
Pri novostavbách alebo rekonštrukciách vykurovacej sústavy je potrebné správne vypočítať vlastnosti čerpadla. Dôležité parametre zahŕňajú:
- Prietok (udávaný v m³/h): Ovplyvňuje, koľko vykurovacej vody a ako rýchlo cirkuluje v dome, a tým aj tepelný komfort. Výpočet prietoku vychádza z požiadaviek na teplo a rozdielu teplôt na vstupe a výstupe.
- Dopravná výška (udávaná v metroch): Určuje, do akej vzdialenosti je čerpadlo schopné efektívne distribuovať vykurovaciu vodu. Pre jej výpočet je potrebné poznať dĺžku potrubia k najvzdialenejšiemu bodu. V teplovodných systémoch, ktoré sú uzavreté, nie je rozhodujúci geodetický rozdiel, ale dĺžka, priemer potrubia, tlaková strata a odpory.
Pri výbere obehového čerpadla je okrem prietoku a dopravnej výšky potrebné zohľadniť aj ďalšie parametre, ako je regulácia výkonu a špecifické funkcie, napríklad patentovaná funkcia AUTOADAPT u čerpadiel Grundfos Alpha2, ktorá optimalizuje nastavenie výkonu.
Výpočet správnych parametrov obehového čerpadla je komplexný proces, ktorý je často v réžii odborníkov. Pre správnu inštaláciu je dôležité zvoliť zodpovedajúci typ a priemer závitu, ako aj vstavanú dĺžku čerpadla.
Základné vysvetlenie grafu čerpadla - krivka čerpadla HVACR
