Ekvitermná regulácia patrí medzi najefektívnejšie a najúspornejšie spôsoby riadenia tepelného výkonu vykurovacích sústav. Jej princíp spočíva v automatickej zmene teploty vykurovacej vody v závislosti od aktuálnej vonkajšej teploty, čím sa zabezpečuje neustála rovnováha medzi dodaným teplom a tepelnými stratami objektu. Kľúčovým prvkom tohto regulačného obvodu je vonkajší snímač teploty.
Princíp fungovania snímača
Snímač vonkajšej teploty neustále meria teplotu okolitého prostredia a poskytuje regulátoru údaje o fyzikálnych veličinách. Srdcom snímača je najčastejšie termistor, súčiastka, ktorá mení svoj elektrický odpor pri zmene teploty. Vďaka týmto informáciám systém reaguje na zmeny počasia rýchlo a bez kolísania teploty v interiéri, pričom teplota vody nie je zbytočne vysoká.
Zásady správneho umiestnenia snímača
Nesprávne umiestnenie snímača môže viesť k skresleným údajom a narušeniu funkcie celého regulačného systému. Pri inštalácii je nevyhnutné dodržiavať nasledovné pravidlá:
- Výber svetovej strany: Úhlavným nepriateľom sú priame slnečné lúče. Ideálnym miestom je severná strana objektu. Ak to nie je možné, voľte východnú alebo západnú stranu, avšak vždy v trvalom tieni.
- Výška montáže: Odporúča sa umiestnenie približne 3 metre nad zemou. Pri viacpodlažných budovách je optimálne miesto medzi 2. a 3. nadzemným podlažím.
- Vplyv okolia: Snímač nesmie byť ovplyvnený cudzími zdrojmi tepla. Mal by byť umiestnený mimo dosahu okien, dverí, ventilačných otvorov, odkvapov alebo iných konštrukcií akumulujúcich teplo.
- Otvorená fasáda: Snímač sa osádza tak, aby mohol objektívne snímať aktuálne poveternostné podmienky (vietor, teplota).
Analýza umiestnenia: Skúsenosti z praxe
Výskum realizovaný na výškovej budove Stavebnej fakulty STU v Bratislave ukázal, že ani jeden z testovaných snímačov nemal ideálnu polohu. Snímače umiestnené v blízkosti okien alebo pod úrovňou terénu vykazovali odchýlky spôsobené sálaním z okolitých stien alebo tienením. Snímače na voľných fasádach zase podliehali nárazovým vplyvom počasia a priamemu slnku.
Z experimentu vyplynulo, že v prípade budov s moderným obvodovým plášťom a vysokým podielom zasklenia je vhodné základný regulačný obvod doplniť aj o snímač priestorovej teploty v referenčnej miestnosti. To umožňuje systému vyhodnotiť, či je zmena teploty vonku len dočasným výkyvom, alebo vyžaduje zásah do vykurovacieho výkonu.

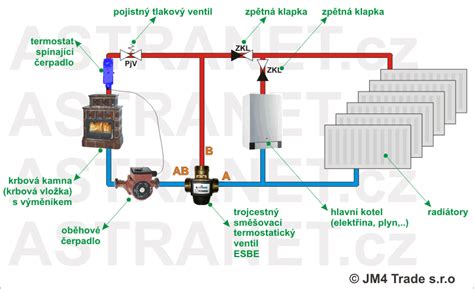

Komponenty modernej regulácie
Moderná vykurovacia sústava už nie je len o kotle a termostate. Zahŕňa komplex prvkov:
| Komponent | Funkcia |
|---|---|
| Vonkajší snímač | Meranie exteriérovej teploty pre ekvitermnú krivku |
| Centrálny termostat | Riadenie a optimalizácia tepelnej pohody |
| Zmiešavací ventil | Regulácia prívodnej teploty vody |
| Obehové čerpadlo | Cirkulácia vykurovacieho média |
Dobre navrhnutá ekvitermná regulácia s precízne umiestneným snímačom je najlepšou cestou k energeticky úspornému vykurovaniu, pri ktorom nedochádza k zbytočnému prehrievaniu interiéru ani k plytvaniu palivom.
