V súčasnosti je efektívne chladenie zváračiek kľúčové pre zabezpečenie ich optimálnej prevádzky, predĺženie životnosti a dosiahnutie vysokej kvality zvarov. Pri zváraní vodných nádrží a iných aplikáciách vzniká značné množstvo tepla, ktoré je potrebné účinne odvádzať. V tomto článku sa zameriame na rôzne metódy chladenia používané pri zváračkách, s dôrazom na vodné chladenie, jeho výhody, obmedzenia a alternatívne riešenia.
Prečo je chladenie pri zváraní nevyhnutné?
Proces zvárania generuje vysoké teploty, ktoré môžu negatívne ovplyvniť zváracie vybavenie aj výsledný zvar. Medzi hlavné dôvody potreby chladenia patria:
- Ochrana zváracích elektród: Nadmerné teplo môže poškodiť elektródy, skrátiť ich životnosť a zhoršiť kvalitu zvaru.
- Zabránenie tepelnej rozťažnosti: Vysoké teploty spôsobujú tepelnú rozťažnosť komponentov stroja, čo môže viesť k nesúososť a zníženiu presnosti zváracieho procesu.
Metódy chladenia zváračiek
Vodné chladenie
Vodné chladenie je jednou z najrozšírenejších a najefektívnejších metód chladenia používaných pri zváračkách, najmä pri zváračkách švíkov vodných nádrží. Táto metóda spočíva v cirkulácii vody cez stroj, ktorá absorbuje a odvádza teplo generované počas zvárania.
Výhody vodného chladenia:
- Vysoká účinnosť prenosu tepla: Voda má vysokú mernú tepelnú kapacitu, čo jej umožňuje absorbovať veľké množstvá tepla bez výrazného zvýšenia vlastnej teploty. Týmto spôsobom efektívne chladí komponenty stroja a udržiava stabilnú prevádzkovú teplotu.
Obmedzenia vodného chladenia:
- Potreba spoľahlivého zásobovania vodou: Prerušenie dodávky vody alebo použitie vody nízkej kvality môže viesť k problémom, ako je upchatie chladiacich kanálov alebo korózia komponentov.
Chladenie vzduchom
Chladenie vzduchom je alternatívna metóda, ktorá využíva ventilátory alebo dúchadlá na cirkuláciu vzduchu cez komponenty produkujúce teplo. Táto metóda je často používaná pri zváračkách švíkov vodných nádrží.
Výhody chladenia vzduchom:
- Jednoduchosť a nízka cena: Systémy chladenia vzduchom nevyžadujú prívod vody ani zložité inštalatérske práce, čo zjednodušuje ich inštaláciu a údržbu.
Obmedzenia chladenia vzduchom:
- Nižšia účinnosť prenosu tepla: Vzduch má nižšiu mernú tepelnú kapacitu ako voda, čo znamená, že dokáže absorbovať menej tepla. To môže sťažiť efektívne chladenie, najmä pri vysokovýkonných aplikáciách alebo v prostrediach s vysokou okolitou teplotou.
Chladenie chladivom
Chladenie chladivom predstavuje pokročilejšiu metódu, ktorá sa používa pri vysokovýkonných zváračkách. Tento systém využíva chladivo (napr. Freón, amoniak) na absorbovanie a odvádzanie tepla.
Princíp fungovania:
- Kompresor stláča chladivo, čím zvyšuje jeho teplotu a tlak.
- Horúce chladivo prúdi cez kondenzátor, kde odovzdáva teplo okoliu a kondenzuje na kvapalinu.
- Kvapalné chladivo prechádza cez výparník, kde absorbuje teplo z komponentov stroja a odparuje sa na plyn.
Výhody chladenia chladivom:
- Vysoká účinnosť prenosu tepla: Chladivá majú vysokú mernú tepelnú kapacitu a nízky bod varu, čo umožňuje efektívne odvádzanie veľkého množstva tepla v malom objeme.
Obmedzenia chladenia chladivom:
- Zložitosť a cena: Systémy chladenia chladivom sú zložitejšie, vyžadujú špeciálne vybavenie a odborné znalosti na inštaláciu a údržbu, čo zvyšuje ich cenu.
Faktory pri výbere chladiaceho systému
Pri výbere vhodného chladiaceho systému pre zváračku je potrebné zvážiť niekoľko kľúčových faktorov:
- Veľkosť a výkon zváračky: Pre malé až stredne veľké zváračky s normálnymi prevádzkovými teplotami môže byť dostatočné chladenie vzduchom.
- Prevádzkové prostredie: Vysoké okolitá teplota môže vyžadovať účinnejšie chladenie, ako je vodné alebo chladenie chladivom.
- Požiadavky na dlhodobú prevádzku: Pri dlhých a intenzívnych zvaroch je nevyhnutné efektívne chladenie na udržanie stabilnej prevádzky.
- Náklady a dostupnosť údržby: Jednoduchšie systémy ako chladenie vzduchom sú lacnejšie na inštaláciu a údržbu.
Praktické riešenia a skúsenosti s vodným chladením pre TIG zváračky
Niektorí používatelia TIG zváračiek sa zaujímajú o možnosť zostrojenia vlastného vodného chladiaceho systému, najmä pre horáky. V diskusných fórach sa objavujú rôzne nápady a skúsenosti:
- Použitie čerpadiel: Diskutuje sa o možnostiach použitia 12V alebo 230V čerpadiel. Spomínajú sa čerpadlá z automobilových ostrekovačov, práčok, akváriové čerpadlá alebo čerpadlá z kávovarov.
- Výzvy pri výbere čerpadla: Jednou z hlavných výziev je nájsť čerpadlo s dostatočným prietokom a tlakom na prekonanie hydraulického odporu chladiaceho systému horáka. Čerpadlá s nízkym tlakom, ako sú niektoré akváriové čerpadlá, nemusia byť dostatočné.
- Výpočet hydraulického odporu: Pre správny návrh systému je dôležité spočítať hydraulický odpor chladiaceho systému (hadice, horák) a zvoliť čerpadlo, ktoré pri danom prietoku dokáže tento odpor prekonať.

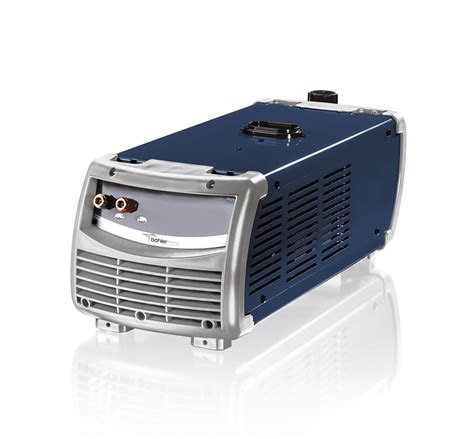

- Alternatívy: Niektorí používatelia sa rozhodli pre profesionálne chladiace jednotky alebo hotové systémy vodného chladenia.
Pri výbere čerpadla je dôležité zohľadniť jeho schopnosť dlhodobej prevádzky pod zaťažením a odolnosť voči prípadnému krátkodobému zníženiu prietoku.
Zváračky s vodným chladením v profesionálnom použití
Zváračky s vodným chladením sú navrhnuté pre náročné priemyselné aplikácie. Umožňujú efektívne chladenie horákov, čo je nevyhnutné pri práci s vysokými zváracími prúdmi a pri zváraní dlhých zvarov, kde sa horáky chladené plynom rýchlo prehrievajú.
Oblasti použitia:
- Ťažký priemysel
- Kovovýroba
- Zámočníctvo
- Údržbárske práce
Výhody zváračiek s vodným chladením:
- Možnosť zvárania dlhých zvarov
- Vysoký výkon
- Predĺžená životnosť horákov a komponentov
Nastavenie MIG/MAG zváračky na sprchový proces zvárania
Metódy zvárania podporované vodným chladením
Zváračky s vodným chladením sa používajú pre rôzne metódy zvárania:
- MIG-MAG: Metóda oblúkového zvárania v ochrannej atmosfére s použitím tavnej elektródy. Používa sa pre zváranie hliníka, oceľových konštrukcií, nerezu a medi. Výhodou je možnosť zvárania v akejkoľvek polohe a vysoká rýchlosť zvárania.
- TIG: Metóda zvárania netavioucou sa volfrámovou elektródou. Oblúk je chránený inertným plynom. Táto metóda je vysoko kvalitná a používa sa v rôznych priemyselných odvetviach (lodiarstvo, energetika, chemický priemysel).
- TIG AC: Používa striedavé výstupné napätie.
- TIG DC: Používa jednosmerné výstupné napätie.
V ponuke profesionálnych predajní nájdete široký výber zváračiek s vodným chladením, vrátane príslušenstva ako sú elektródy, horáky, zváracie káble a ochranné pomôcky. V prípade potreby výberu alebo zakúpenia radi pomôžu aj odborní predajcovia.
