Vodné chladenie pre grafické karty: Komplexný sprievodca

So stále častejším výskytom výkonných počítačov rastie aj popularita vodného chladenia. Tento typ chladenia kráča ruka v ruke s pretaktovaním (overclockingom), ktoré násobne zvyšuje požiadavky na chladenie jednotlivých komponentov počítača. Vysoký chladiaci výkon vodného chladenia sa diametrálne líši od ostatných typov, ako je napríklad chladenie vzduchom, a prináša oveľa lepší výkon pri pretaktovaní komponentov.

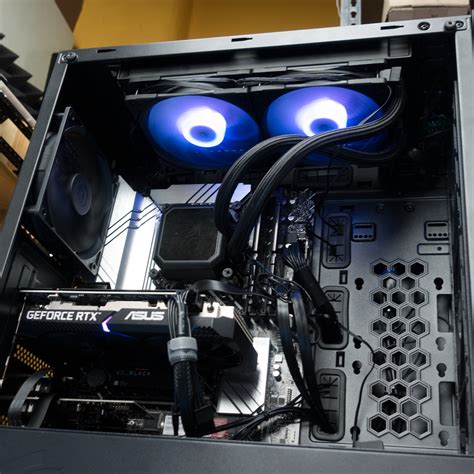

Vodné chladenie predstavuje efektívny spôsob, ako udržiavať nízke teploty komponentov počítača, či už ide o procesor (CPU) alebo grafickú kartu (GPU). Na rozdiel od tradičného vzduchového chladenia využíva kvapalinu na odvádzanie tepla, čo umožňuje dosiahnuť lepšie chladenie a vyšší výkon pri nižšej hlučnosti. Počiatočná investícia do kvalitného vodného chladenia je pomerne vysoká, avšak odmení sa neporovnateľným tichom a obrovským chladiacim potenciálom oproti vzduchovému chladeniu.

Princíp fungovania vodného chladenia

Vodné chladenie funguje na základe fyzikálnych princípov prenosu tepla. Bežný popis práce vodného chladenia je nasledujúci: vodné bloky odoberajú teplo z komponentov a odovzdávajú ho vode. Vodná pumpa v okruhu ženie ohriatu vodu do radiátora, kde sa voda následne ochladí a putuje ďalej do expanznej nádoby. Tento proces sa neustále dookola opakuje.

Teplo z komponentov, ako je CPU alebo GPU, je absorbované vodným blokom, ktorý je v priamom kontakte s povrchom čipu. Následne je teplo prenášané chladivom (zvyčajne destilovaná voda alebo špeciálna chladiaca kvapalina) cez hadice do radiátora. V radiátore je teplo odvádzané do okolitého vzduchu pomocou ventilátorov. Tento cyklus sa neustále opakuje, čím sa zabezpečuje stabilná a nízka teplota komponentov.

Kľúčové komponenty vodného chladiaceho systému

Každý komponent v systéme vodného chladenia zohráva dôležitú úlohu:

• Vodný blok: Umiestňuje sa priamo na komponent (CPU, GPU) a absorbuje teplo, pričom ho prenáša do chladiva. Najkvalitnejšie bloky sú vyrobené z medi kvôli jej vysokej tepelnej vodivosti. Vodné bloky slúžia na odvod stratového tepla z procesora a ďalších zdrojov produkujúcich teplo.
• Pumpa (Čerpadlo): Zabezpečuje nepretržitú cirkuláciu chladiva v systéme, čím umožňuje efektívny prenos tepla. Moderné pumpy sú navrhnuté pre tichú prevádzku a nízke vibrácie. Pri výbere čerpadla je vhodné vybrať čerpadlo, ktoré pracuje s 12 V.
• Radiátor: Slúži na odvod tepla z chladiva do okolitého vzduchu. Veľkosť a počet ventilátorov na radiátore priamo ovplyvňujú chladiaci výkon. Radiátory sú zodpovedné za efektívne odvádzanie tepla z chladiva do vzduchu.
• Hadice: Prenášajú chladivo medzi jednotlivými komponentmi systému. Sú vyrobené z rôznych materiálov a majú rôzne priemery, pričom je dôležité zabezpečiť ich správne uchytenie a vedenie bez ostrých ohybov.
• Expanzná nádobka: Riadi objem vzduchu a kvapaliny v systéme, umožňuje dopĺňanie chladiva a odvod vzduchových bublín.
• Chladiaca kvapalina: Okrem destilovanej vody často obsahuje aditíva na zabránenie rastu baktérií a korózie.

Vodné chladenie grafických kariet (GPU)

Vodné chladenie je obzvlášť výhodné pre výkonné grafické karty s vysokou spotrebou energie (TDP), ako sú napríklad modely RTX 4090, RTX 5080 alebo RTX 5090, ktoré môžu prekračovať 400W TDP. Tieto karty generujú značné množstvo tepla, ktoré môže byť pre tradičné vzduchové chladenie náročné efektívne rozptýliť.

Kompatibilita s grafickou kartou

Pred kúpou vodného chladenia pre GPU je kľúčové overiť jeho kompatibilitu s konkrétnym modelom grafickej karty. Každý chladiaci blok je navrhnutý pre určité modely od výrobcov NVIDIA a AMD. Referenčné karty, vyrábané priamo týmito spoločnosťami, zvyčajne ponúkajú lepšiu dostupnosť kompatibilných vodných blokov. Karty s vlastnými PCB (Printed Circuit Board) od rôznych výrobcov môžu vyžadovať špecifické chladenie, ktoré nemusí byť univerzálne dostupné.

Dôležité je tiež skontrolovať rozmery chladiaceho systému a dostupný priestor vo vašej PC skrini, pretože niektoré rozsiahle chladiace systémy nemusia pasovať do menších skriniek. Overte si aj montážne body, aby vodný blok obsahoval potrebné prvky pre vašu grafickú kartu.

Typy vodného chladenia pre GPU

Okrem samostatných komponentov vodného chladenia je možné na trhu kúpiť aj "všetko v jednom", teda "all in one" riešenia. Na trhu sa nachádzajú aj all in one riešenia - vodné sety. Existujú dve hlavné možnosti na vodné chladenie grafickej karty:

AIO (All-In-One) systémy

AIO (All-In-One) systémy sú ideálnou voľbou pre začiatočníkov alebo používateľov, ktorí preferujú jednoduchú inštaláciu bez nutnosti riešiť komplexnú montáž vlastného okruhu. Tieto systémy sú predplnené chladivom a obsahujú pumpu, radiátor aj ventilátory v jednom balení. Príklady takýchto systémov zahŕňajú NZXT Kraken G12 alebo Corsair Hydro X Series. Ich hlavné výhody spočívajú v jednoduchej inštalácii, nižšej cene a minimálnej údržbe. Nevýhodou je menej flexibilný dizajn a potenciálne nižší chladiaci výkon v porovnaní s custom loop systémami.

Custom loop chladiace systémy

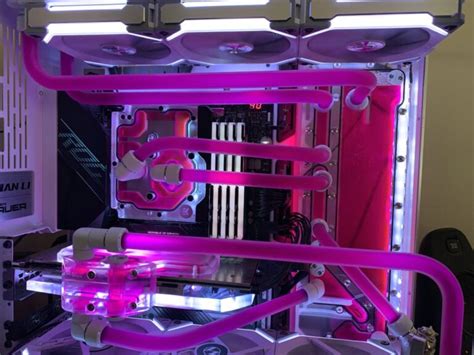

Custom loop systémy sú určené pre pokročilých používateľov, ktorí požadujú maximálnu prispôsobiteľnosť a najvyšší možný chladiaci výkon. Tieto systémy pozostávajú z individuálnych komponentov: vodného bloku, čerpadla, expanznej nádobky, radiátora a hadíc alebo trubíc. Výhodou je možnosť chladiť viacero komponentov naraz (CPU aj GPU) a dosiahnuť špičkový chladiaci výkon. Nevýhodou sú vyššie počiatočné náklady a zložitejšia montáž, ktorá vyžaduje technické znalosti.

Detailný pohľad na komponenty

Vodné bloky

Pri blokoch na grafickú kartu sa musíme rozhodnúť, či chceme tzv. Full cover blok, tzn. blok chladiaci jadro grafickej karty aj jej pamäte a napäťové regulátory, alebo či postačí blok na jadro. Full cover bloky sú pre grafickú kartu lepšie, ale tiež sú podstatne drahším riešením. Navyše sú kompatibilné väčšinou len s jedným modelom grafických kariet. Všeobecne možno neodporúčať bloky alebo radiátory vyrobené z hliníka, okrem prípadu, keď je celý vodný okruh z hliníka a bez medených súčastí.

Pumpa (čerpadlo)

Na trhu existuje mnoho čerpadiel od rôznych výrobcov, ktoré sa líšia výkonom aj cenou. Medzi používateľmi sú najviac obľúbené čerpadlá Laing. Pumpy Laing sa môžu pochváliť svojimi malými rozmermi, prevádzkou na 12V, veľkou výtlačnou výškou, skvelým prietokom a veľkou tvrdosťou. Laing DDC pumpy odporúčame kombinovať s niektorým z alternatívnych TOPov - buď v plexi, alebo acetal verzii. S takýmto topom má potom pumpa lepšie prevádzkové vlastnosti a je tichšia.

Rovnako v prípade Laing DDC Plus pumpy (18W verzia) odporúčame pumpu, respektíve jej telo chladiť špeciálnym kovovým obalom, ktorý slúži ako chladič. Laing D5 pumpy patria medzi najkvalitnejšie s extra nízkou možnosťou poruchy, skvelým výkonom a možnosťou plynulej regulácie na zadnej strane tela pumpy. Netrpia prehrievaním elektroniky ako v prípade DDC verzií Laing. Pri kúpe Laing D5 je nutné zakúpiť TOP, bez ktorého pumpa nefunguje.

Radiátory a ventilátory

Radiátory sú zodpovedné za efektívne odvádzanie tepla z chladiva do vzduchu. Štandardné rozmery radiátorov zahŕňajú 120 mm, 240 mm a 360 mm. Vo všeobecnosti platí, že väčší radiátor alebo použitie viacerých radiátorov zabezpečí lepší chladiaci výkon. Pri výbere je potrebné zohľadniť priestor v PC skrini.

Pri pasívnych radiátoroch sa teplo odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla sú spravidla veľké, ťažké a nemožno s nimi dosiahnuť žiadnych zázračných teplôt, ak vlastníte PC s vyšším výkonom. Pokiaľ ale preferujete úplné ticho, je to dobrá voľba. Posledné modely pasívnych radiátorov kombinujú možnosť inštalovať v prípade potreby aj ventilátory.

U aktívnych radiátorov používame väčšinou ventilátory s rozmerom 120x120 mm alebo 140x140 mm, ktoré sú v súčasnej dobe najviac rozšírené a pri relatívne nízkych otáčkach produkujú dostatočné množstvo vzduchu postačujúce na prefúknutie lamiel radiátora. Na trhu sa môžeme stretnúť s radiátormi vyrobenými pre jeden až deväť ventilátorov, bežne sa používajú radiátory pre jeden až tri ventilátory. Ak vlastníme výkonné čerpadlo, môžeme zapojiť do okruhu väčšie množstvo radiátorov a výkon znásobiť. Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi. Ideálnymi radiátormi sú dnes výrobky firmy Alphacool s názvami ST30, XT45 a UT60. Jednotlivé verzie sa líšia hrúbkou radiátora a vyrábajú sa pre 120mm, 140mm alebo aj 180mm ventilátory. Radiátory s hrúbkou 38 mm nielenže zlepšujú odvod tepla, ale tiež pojmú viac tekutiny ako bežné 27 mm radiátory.

Porovnanie radiátorov podľa veľkosti

Ventilátory sú kľúčové pre prúdenie vzduchu cez rebrá radiátora. Vyššia rýchlosť otáčok (RPM) znamená lepší chladiaci výkon, ale aj vyššiu hlučnosť. Kvalitnejšie ventilátory s pokročilými ložiskami zabezpečujú tichší chod aj pri vyšších otáčkach a dlhšiu životnosť. Dôležitým parametrom je aj prúd vzduchu (CFM), ktorý udáva objem vzduchu prechádzajúci ventilátorom za minútu.

Fitinky a Hadice

V Európe existujú dve normy fitiniek (fitting), respektíve závitov. Väčšina kvalitných výrobcov používa 1/4" závity, pretože príliš neobmedzujú prietok vody v okruhu. Existujú tiež polovičné 1/8" závity, ktoré používajú skôr ázijskí výrobcovia ako Thermaltake alebo Zalman. Vhodné je použiť typ s prevlečnou maticou. Pri výbere fittingu je dôležité zistiť aký majú priemer, pretože sa v Európe používajú 1/4“ a v Ázii 1/8“. Od závislosti vybraného fittingu je potrebné aj vybrať hadice s rovnakým priemerom.

Výber hadíc je dôležitý krok. Hadice sa vyrábajú v rôznych veľkostiach, od 8 / 6mm cez 10 / 8mm, 11 / 8mm až napríklad po 19 / 13mm. Prvé číslo určuje vonkajší priemer hadice, druhé číslo určuje vnútorný priemer hadice. Najlacnejším variantom je použitie klasických PVC (polyvinylchlorid) hadíc. Ich nevýhodou je tvrdosť, a teda je problém urobiť v PC skrini oblúky tak, ako je potreba.

Oplatí sa teda investovať a kúpiť lepšie hadice (napríklad Tygon), ktoré sa krásne tvarujú a zalomia sa až v extrémnych prípadoch. Ich nevýhodou je obstarávacia cena a fakt, že časom strácajú svoju priezračnosť a môžu aj šednúť (pretože sú určené do čistého laboratórneho prostredia). Najlepšími hadicami sú aktuálne modely výrobcu Primochill - Primochill Advanced hadice, prípadne kvalitné EPDM EK Water Blocks EK-Tube ZMT hadice.

Expanzné nádoby

Expanzné nádoby sa predávajú v rôznych prevedeniach. Najčastejšie predávaným typom sú expanzné nádoby klasického valcového typu. Následne sú tiež populárne expanzné nádoby do 5,25" pozícií, pričom podľa modelu zaberajú maximálne 2x 5,25" pozície. Samozrejme existujú rôzne iné mikro expanzné nádoby, vhodné do špeciálnych projektov.

Obľúbenou značkou expanzných nádob sú expanzné nádoby EK Water Blocks EK-RES vo veľkostiach 100, 150, 250 a 400 mm. Najmenšie sa hodia skôr k okruhom so slabším čerpadlom. Pre silnejšie čerpadlá odporúčame expanznú nádobu s väčšou dĺžkou, s ktorou je zavodňovanie príjemnejšie. Veľkosť 250 je univerzálna a hodí sa pre všetky pumpy.

Chladiaca kvapalina a údržba

Súčasťou vodného okruhu je aj samotná kvapalina. Dnes je najlepšie používať už vopred namiešané náplne, ktoré obsahujú okrem špičkovo filtrovanej alebo destilovanej vody aj všetky potrebné inhibítory na ochranu vodného okruhu pred riasami a inými nečistotami. Tieto náplne sa predávajú s obsahom 1L až 5L.

Prevedenia kvapalín sú rôzne - od bežných, transparentných a farebných variácií sú v ponuke aj špeciálne nepriehľadné pastelové typy, ako aj špeciálne typy určené výhradne do okruhov určených na prezentáciu a kratší čas. Do niektorých typov predpripravených kvapalín je možné dolievať farebné zložky, t.j. farbu, na dosiahnutie Vami požadovanej farby.

Vodný okruh je potrebné zavodniť, odvzdušniť a čas od času dolievať kvapalinu (podľa typu okruhu cca raz za štvrť roka) a tiež najlepšie cca raz za rok až dva vymeniť (opäť podľa typu okruhu a použitých komponentov a kvapaliny). Vodné chladenie vyžaduje údržbu ako odvzdušnenie systému, dolievanie kvapaliny a iné.

Výhody a nevýhody vodného chladenia grafickej karty

Výhody vodného chladenia grafickej karty

• Podstatne lepšie chladenie: Vodné chladenie môže znížiť teplotu GPU až o 50 °C v porovnaní so štandardným vzduchovým chladičom.
• Lepší výkon: Nižšie teploty umožňujú grafickej karte automaticky sa taktovať na vyšších frekvenciách, čo vedie k lepšiemu výkonu v hrách a aplikáciách.
• Obrovský potenciál pretaktovania: Dostatočný chladiaci výkon poskytuje priestor na zvýšenie taktovacích frekvencií GPU a dosiahnutie vyššieho FPS.
• Tichšia prevádzka: Vodné chladenie často umožňuje dosiahnuť nižšiu hlučnosť, pretože ventilátory na radiátore môžu pracovať pri nižších otáčkach.
• Estetika: Počítače s vodným chladením sú vizuálne atraktívne a dodávajú zostave moderný vzhľad. Pri správnom prevedení môže mať počítač s vodným chladením aj dizajnovú stránku na oživenie v miestnosti.

Nevýhody vodného chladenia

• Cena: Vyššia počiatočná investícia v porovnaní so vzduchovým chladením. AIO systémy sa pohybujú v cenovom rozmedzí približne 100 - 250 €, zatiaľ čo custom loop systémy môžu stáť 300 € a viac, v závislosti od zvolených komponentov a ich kvality.
• Zložitejšia inštalácia a údržba: Vyžaduje si viac technických znalostí a starostlivosti.
• Potenciálne riziko úniku: Hoci zriedkavé, únik chladiva môže spôsobiť vážne poškodenie hardvéru.
