Princíp fungovania vodného chladenia domu

Úvod do vodného chladenia v domácnosti

V posledných rokoch sa vodné chladenie stalo jedným z najpreferovanejších spôsobov chladenia v technologických a priemyselných aplikáciách, rovnako ako v domácich prostrediach. Tento systém využíva vlastnosti vody na absorbovanie a odvádzanie tepla, čo umožňuje efektívne chladenie pri nižšej spotrebe energie. Vodné chladenie je proces, ktorý využíva vodu na odstránenie tepla z rôznych systémov.V letných mesiacoch hľadáme možnosť, ako naše príbytky ochladiť. Pri využití tohto typu chladenia môžete dosiahnuť hygienicky čisté vnútorné ovzdušie, pretože v priestore nedochádza k víreniu prachu, ani k jeho nežiaducemu vysušovaniu. Vodné chladenie umožňuje rovnomerné rozloženie chladu po celej budove. Oproti bežnej klimatizácii sa navyše jedná o maximálne tiché riešenie. V okamihu, keď nechcete v dome prievan, bránite roztočom, peľom a baktériám, je správny čas na obstaranie vodného chladenia.Domáce vodné chladenie prináša okrem iného aj zníženie emisií skleníkových plynov vďaka nižšej spotrebe energie. V špirále enormného konzumu práve naše domy určujú „celé naše životy“. Pri bližšej analýze zistíme, že práve naše domy svojimi enormnými väzbami majoritne určujú spotrebu energetických zdrojov, produkciu emisií či ničenie životného prostredia. Keďže jednotka chladu a aj samotná technológia chladenia je v porovnaní s vykurovaním výrazne drahšia a komplikovanejšia, vynárajú sa dve zásadné otázky. Prvá sa týka samotného stavebno-konštrukčného riešenia, druhá otázka sa týka udržateľného spôsobu chladenia neudržateľných domov. Potreba klimatizácie takýchto domov a bytov je potom prirodzene nevyhnutná.

Spôsoby implementácie vodného chladenia v dome

Existuje viacero možností, ako implementovať vodné chladenie v dome, v závislosti od jeho konštrukcie a potrieb.

Centrálne vodné chladenie

Vodné chladenie môže byť inštalované centrálne na zabezpečenie ideálnej teploty v celom dome. Systém by mal zahŕňať chladiacu jednotku, chladiacu vežu alebo iné komponenty umiestnené mimo domu, ktoré dodávajú chladenú vodu do sústavy prostredníctvom rozvodného systému.

Integrované do podlahového vykurovania

Vodné chladenie môže byť integrované do podlahového vykurovania domu. Tento systém umožňuje pohodlné a rovnomerné chladenie v celom dome pomocou vody cirkulujúcej pod podlahou.

Stropné vodné chladenie

Ďalšou možnosťou je stropné vodné chladenie. Princíp spočíva v tom, že voda prúdi cez rúrky alebo chladiace panely v strope a absorbuje nadbytočné teplo, čím vytvára príjemné chladné prostredie. Tento systém sa veľmi blíži prirodzeným podmienkam, ktoré môžeme vnímať vo vonkajšom priestranstve. Rovnako ako v prípade podlahového chladenia, aj tento systém vďaka umiestneniu nenarúša priestor. Plošné chladenie (stenové) alebo chladenie stropom znižuje teplotu v priestore prirodzeným spôsobom - sálaním.

Stenové vodné chladenie

Podobne ako pri stropnom chladení, je možné technológiu chladenia implementovať do stien.

Chladenie v exteriéri

Vodné chladenie môže byť inštalované napríklad iba v určitých miestnostiach domu, ako sú spálne alebo obývacie izby. Príjemnú teplotu je možné zaistiť nielen vo vnútri domu, ale aj v exteriéri. Vodné chladenie je totiž využiteľné napríklad aj na reguláciu teploty vo vonkajších priestoroch, ako sú terasy, záhrady a pod.

Zdroje chladu pre vodné chladenie domu

Samotných zdrojov pre vodné sálavé chladenie domu je viac. Môže to byť tepelné čerpadlo, studňa alebo zemný vrt. Rozdiely medzi týmito metódami spočívajú v úspore energie, ale aj vo vašich technických možnostiach. Nie všade je vhodné podložie na kopanie studne či vrtu. Pokiaľ si zaobstaráte akýkoľvek systém chladenia vodou, nikdy by čerpaná voda nemala smerovať zo studne či vrtu priamo do potrubného systému.

Chladenie domu studňovou vodou

Chladenie studňovou vodou je jednou z najefektívnejších metód, kde je stála teplota vody okolo 7 až 12 °C. Podzemná voda vo forme vlastnej studne má v súvislosti s chladením veľkú výhodu v tom, že jej voda má počas celého roka konštantnú teplotu (7 až 12 °C). To znamená, že v porovnaní s ostatnými zdrojmi na chladenie je možné efektívne využiť pasívny režim chladenia, a to aj pri pomerne vysokých výkonoch. Ak máte studňu, je toto riešenie ideálne a veľmi ekonomické.V princípe sa pri chladení vodou zo studne čerpá voda z nasávacej studne spravidla pomocou ponorného čerpadla a tá následne prúdi cez oddeľovací výmenník, kde ochladí vodu v rámci chladiaceho systému. Nakoniec treba studničnú vodu nechať vsiaknuť do vsakovacej studne. V žiadnom prípade nie je prípustné túto vypúšťať do kanalizácie alebo povrchovej vody. Chladiacu vodu je vhodné pomocou zmiešavacieho ventilu „ohriať“ na vhodnú teplotu pre daný chladiaci plošný systém, pričom tu sa vhodné teploty začínajú na približne 16°C. Veľkou výhodou tohto systému je aj to, že prevádzkové náklady chladenia tvorí len spotreba elektrickej energie potrebnej na činnosť čerpadiel. Princípom systému dvoch studní je teda čerpanie vody z jednej studne (cez výmenník tepla) a jej následné odvádzanie do druhej studne. Avšak treba spomenúť, že tento spôsob nie je vhodný pre všetky lokality na Slovensku. Je vhodný najmä v oblastiach s dostatkom spodnej vody, a tiež tam, kde je spodná voda ľahko dostupná pod povrchom pôdy. Minimálne množstvo spodnej vody je pritom 0,5 l/m².Pri súčasnom netradičnom počasí (extrémne suchá a nepravidelné úhrny zrážok) je nevyhnutné záhradu polievať, pričom práve táto studňová voda predstavuje využiteľný zdroj chladu. Medzi čerpadlo a kvapkovú závlahu je možné „vložiť dom“. Netreba míňať novú energiu, pretože čerpadlo by „bežalo“ tak či tak, keďže záhradu treba polievať. Studená studňová voda sa zohreje v dome a následne sa ňou polievajú rastliny. V tomto riešení domu sa využila kvapková závlaha, pretože „pracuje“ pri nízkom prietoku a tlaku (200 l/h. na 100 m závlahovej hadice pri 0,1 kPa). S minimom energie sa tak získava najvyšší osoh. Chladná studňová voda odoberá teplo zo vzduchu v interiéri domu. Použitý výmenník pochádza z kovošrotu. Rozmery výmenníka sú približne 100 × 100 cm, jeho normovaný výkon je až 48 kW. Preto zostáva najľahšia možnosť regulácie (nastavenia) výkonu chladenia pomocou veľkosti (počtu) výmenníkov (viaceré viacsegmentové výmenníky zapínané podľa potreby).Ak v okolí domu nie je potravinová záhrada ani trávnik, okrasná záhrada či jazierko, resp. nie je nevyhnutné nič zavlažovať, možno využiť rovnaký princíp chladenia studňovou vodou, pri ktorom sa studňová voda zvedie do vsakovacej studne, zbernej nádrže alebo do kanalizácie. V bytových domoch odpadá možnosť využiť chlad vody určenej na polievanie potravinovej alebo okrasnej záhradky, navyše vo väčšine prípadov nie je studňová voda v bytových domoch ani k dispozícii. Priemerná spotreba pitnej vody v domácnosti je približne 100 l na osobu, z toho približne tri štvrtiny predstavuje studená voda. Analogicky môžeme cez podobný výmenník púšťať vodu, ktorá po ohriatí skončí vo WC, v umývačke riadu, práčke a pod. Práčka, umývačka riadu či kotol na prípravu TV nemusia zohrievať studenú vodu, ale už vlažnú vodu, čím sa šetrí aj na spotrebe elektrickej energie (plynu) na prípravu TV. Vodu zo studne v žiadnom prípade neveďte priamo do systému rúrok v podlahovke. Nech by ste mali akokoľvek dokonalý filtračný systém, po čase by sa mohlo stať, že aj tak niečo cez filtre prejde a vy by ste si mohli zničiť podlahovku.

Adiabatické chladenie

Adiabatické chladenie je jednou z inovatívnych metód chladenia vodou. Tento systém funguje na princípe, že voda sa rozprašuje do vzduchu, čo vedie k ochladeniu vzduchu prostredníctvom odparovania. Adiabatické chladenie je mimoriadne efektívne v suchom a teplom prostredí, kde je relatívna vlhkosť vzduchu nízka. Tento systém umožňuje výrazné zníženie teploty vzduchu predtým, ako vstúpi do hlavného chladiaceho systému, čo znižuje záťaž a energetické náklady na chladenie. Adiabatické chladenie spotrebuje o 80% menej energie v porovnaní s klimatizáciou, čo vedie k značným úsporám energií a nákladov. Vďaka nižšej spotrebe energie adiabatické chladenie produkuje menej emisií CO2 a iných skleníkových plynov, čo je priaznivé pre životné prostredie. Ďalšou výhodou adiabatického chladenia je jeho schopnosť rýchlo a účinne chladiť. Vďaka vysokotlakovému vstrekovaniu vodnej hmly do vzduchu dochádza k rýchlemu chladeniu.Orosené expandery sú zariadenia, ktoré využívajú vodu na chladenie vzduchu, čím zvyšujú účinnosť chladenia. Tieto systémy fungujú na princípe ofukovania vzduchu vodnou parou, čo vedie k zníženiu teploty a vlhkosti vzduchu. Orosené expandery sa často používajú v kombinácii s ďalšími chladiacimi systémami, aby sa dosiahli optimálne výsledky.Medzi výhody orosených expanderov patrí vysoká efektivita chladenia a zníženie emisií skleníkových plynov. Nevýhody zahŕňajú potrebu pravidelnej údržby, riziko nadmernej vlhkosti a vyššie počiatočné náklady.

Tepelné čerpadlá ako zdroj chladu

Tepelné čerpadlá sú stále populárnejším riešením pre efektívne vykurovanie a chladenie domov, ako aj prípravu teplej vody. Využívajú energiu z okolitého prostredia - vzduchu, zeme alebo podzemnej vody - a pomocou moderných technológií ju premieňajú na teplo, ktoré môže byť následne využité pre vykurovanie, chladenie alebo ohrev vody.

Typy tepelných čerpadiel

Existujú tri hlavné typy tepelných čerpadiel:

1. Tepelné čerpadlo vzduch-voda: Získava teplo z vonkajšieho vzduchu a využíva ho na vykurovanie a ohrev vody. Na trhu sa stretávame s dvoma hlavnými typmi tohto zariadenia - monoblok (vyrába a montuje sa ako jeden celok v továrni) a split (komponenty chladiaceho systému sú rozdelené medzi vonkajšiu a vnútornú jednotku).
2. Tepelné čerpadlo zem-voda: Funguje pomocou hermeticky uzavretého chladiaceho okruhu s kompresorom, ktorý dokáže využiť nízkopotenciálnu energiu uloženú v horninách.
   • Zemný plošný kolektor: Funguje ako akumulátor tepla, získava teplo zo slnka počas teplejších mesiacov a ukladá ho v pôde. Pri využití plošného kolektora sa počíta, že potrebujete približne 1,5 až 2-násobok plochy obytnej časti domu. Nevýhodou je, že na mieste umiestnenia kolektorov už nie je možné kopať alebo budovať hlbšie základy, aby sa nepoškodil systém.
   • Zemný vrt (sonda): Využíva hlbinné teplo, ktoré je stabilnejšie po celý rok. Hĺbka vrtu je zvyčajne medzi 80 a 130 metrami a má priemer okolo 175 mm. Približná cena za 1 meter zemného vrtu sa môže líšiť v závislosti od viacerých faktorov, ako je napríklad typ pôdy a prístupnosť terénu.
3. Tepelné čerpadlo voda-voda: Využíva podzemnú vodu a vyžaduje studňu na odber vody a vsakovaciu studňu, kam sa voda po využití vracia. Čerpanie povrchovej vody je závislé od sezónnych zmien teploty vody.

Faktory pri výbere tepelného čerpadla

Pri výbere tepelného čerpadla je dôležité zvážiť viacero aspektov:

• Typ tepelného čerpadla: Existujú 3 druhy tepelných čerpadiel, ktoré sú podrobnejšie popísané vyššie v článku.
• Výkon tepelného čerpadla: Musí zodpovedať tepelným stratám budovy a byť schopné poskytnúť dostatočné množstvo tepla počas najchladnejších dní v roku.
• Účinnosť tepelného čerpadla: Meria sa pomocou koeficientu výkonu (COP), ktorý udáva, koľkokrát viac tepelnej energie dokáže tepelné čerpadlo vyrobiť, než koľko energie spotrebuje na svoju prevádzku. Sezónny koeficient výkonu (SCOP) zohľadňuje výkyvy v prevádzkových podmienkach počas celého roka.
• Možnosť chladenia: Ak plánujete využívať tepelné čerpadlo aj na chladenie, zamerajte sa na modely, ktoré podporujú túto funkciu.
• Dostupnosť inštalačného priestoru: Pre systémy zem-voda je potrebné zvážiť veľkosť a typ pozemku, pretože inštalácia plošného kolektora alebo vrtov zaberá priestor.
• Náklady na inštaláciu a prevádzku: Počiatočné náklady sa líšia, ale dôležité sú aj prevádzkové náklady.
• Kompatibilita s existujúcim systémom: Zvážte, či je kompatibilný s tepelným čerpadlom.

Pasívne a aktívne chladenie

• Pasívne chladenie: Je využiteľné len pri tepelných čerpadlách typu voda-voda a zem-voda. Tento spôsob využíva nízke teploty zeme alebo podzemnej vody, ktoré sú cez výmenník tepla prenesené do vykurovacieho systému. Počas tohto procesu nie je kompresor tepelného čerpadla aktívny.
• Aktívne chladenie: Je možné u všetkých typov tepelných čerpadiel. Pri aktívnom chladení sa kompresor tepelného čerpadla zapne a funguje podobne ako klimatizácia.

Prevádzka tepelných čerpadiel v zime a v lete

Efektivita tepelných čerpadiel v zime môže klesať v prípade extrémnych mrazov, keď systém potrebuje viac elektriny na udržanie tepla. S klesajúcimi vonkajšími teplotami sa efektivita tepelného čerpadla znižuje, čím sa znižuje aj koeficient výkonnosti (COP). V zimnom období môžu tepelné čerpadlá vzduch-voda potrebovať odmrazovanie výparníka, keďže kondenzácia vlhkosti na studenom povrchu vytvára námrazu.V lete sa COP (koeficient výkonnosti) zvyšuje, pretože vonkajšie teploty sú vyššie a tepelné čerpadlo nemusí toľko „bojovať“ proti nízkym teplotám. Niektoré tepelné čerpadlá môžu v lete slúžiť ako chladiaci systém.

Detailný pohľad na tepelné čerpadlo voda-voda

Tepelné čerpadlo voda - voda patrí medzi najúčinnejšie systémy vykurovania a ohrevu vody. Odoberá teplo z podzemnej vody, ktorá si po celý rok udržiava relatívne stabilnú teplotu (zvyčajne 8 - 12 °C). Tento faktor zabezpečuje vysokú účinnosť, pretože teplota zdroja kolíše len minimálne. Celý proces funguje podobne ako pri iných tepelných čerpadlách - kľúčovú úlohu zohráva kompresor a výmenník tepla. Podzemnú vodu najprv prečerpáte do výmenníka, kde odovzdá svoje teplo do okruhu s chladivom. To sa stlačí v kompresore a následne ohreje vodu pre vykurovací systém alebo úžitkovú vodu. Práve vďaka stabilnej teplote podzemnej vody dokáže systém voda - voda dosiahnuť veľmi vysoké hodnoty COP. Kým tepelné čerpadlá vzduch - voda závisia od zmeny vonkajšej teploty, čerpadlo voda - voda čerpá teplo z podzemného zdroja s len malými sezónnymi výkyvmi teplôt.Ak využívate nízkoteplotný vykurovací systém ako napríklad podlahové kúrenie, stropné chladenie alebo fan-coil jednotky, zvyšujete účinnosť a komfort. Voda - voda patrí medzi najekologickejšie typy tepelných čerpadiel. Čerpáte obnoviteľnú energiu priamo z prírodného zdroja, minimalizujete spotrebu fosílnych palív a znižujete emisie CO₂.Pokiaľ máte na pozemku dostatočný prítok podzemnej vody, systém voda - voda je pre vás ideálny. Zvyčajne sa realizujú dva vrty: jeden na čerpanie a druhý na návrat ochladenej vody späť do zeme. Ak prevádzkujete väčšie objekty s veľkou tepelnou spotrebou (hotely, administratívne budovy či priemyselné haly), tepelné čerpadlo voda - voda môže priniesť výrazné úspory. Základnou podmienkou je, aby sa na pozemku nachádzala dostatočne veľká zásoba podzemnej vody v primeranej hĺbke a s vhodnými hydrogeologickými vlastnosťami.Vyššie investičné náklady patria k najväčším nevýhodám tohto typu čerpadla. Musíte totiž rátať s nákladmi na vrty (resp. studne) a na inštaláciu. Napriek vyššej vstupnej investícii sa systém voda - voda môže rýchlo vyplatiť, vďaka nízkym prevádzkovým nákladom. Účinnosť je vyššia než pri vzduch - voda či zem - voda, čo znamená, že v konečnom dôsledku spotrebujete menej elektriny. Pri správne navrhnutom a realizovanom systéme sa návratnosť bežne pohybuje v rozmedzí 5 - 10 rokov.Mnohé krajiny, vrátane Slovenska, ponúkajú dotačné programy na podporu obnoviteľných zdrojov energie. V prípade tepelných čerpadiel voda - voda sa však často kladú vyššie nároky na projektovú dokumentáciu. Kľúčové je mať hydrogeologický prieskum, ktorý potvrdí, že vo vašej lokalite je dostatok podzemnej vody vo vhodnej hĺbke. Následne treba vyhotoviť vrty a inštalovať samotné tepelné čerpadlo. Pre čerpanie podzemnej vody vo väčšom množstve je obvykle potrebné získať vodoprávne povolenie od príslušného úradu. Týka sa to najmä povolenia na odber a následné vypúšťanie ochladenej vody späť do zeme.

Princípy fungovania a komponenty vodného chladenia

Vodné chladenie funguje na princípe cirkulácie kvapaliny, obvykle zmesi vody a chladiacej kvapaliny. Systém pozostáva z niekoľkých hlavných komponentov. Chladiace pracovné médium (tj. chladivo) absorbuje teplo ochladenej látky a vo výparníku sa odparí na paru. Kondenzačný stroj nepretržite extrahuje vytvorenú paru z výparníka a stláča ju. Po stlačení sa vysokoteplotná a vysokotlaková para odvádza do kondenzátora, aby uvoľňovala teplo chladiacemu médiu (ako je voda, vzduch atď.) a kondenzuje na vysokotlakovú kvapalinu. Po odtlakovaní škrtiacou organizáciou vstupuje do výparníka a opäť kondenzuje. Voda odovzdáva teplo, ktoré odobrala. To sa následne ochladí a putuje ďalej. Tento proces sa neustále dookola opakuje. Teplo môžeme pri dostatočnej dĺžke hadíc a silnej pumpe odvádzať úplne mimo skrinky, dokonca mimo miestnosť.

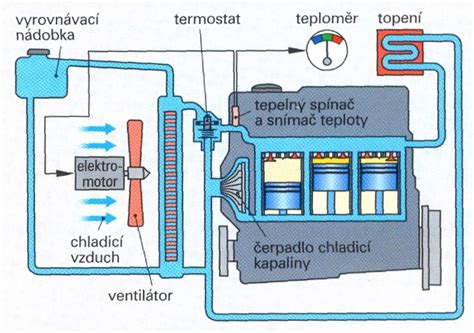

Základné komponenty chladiaceho okruhu

Typické vodné chladenie sa skladá z nasledujúcich komponentov:

• Vodné bloky/výmenníky tepla: Odoberajú teplo z komponentov alebo prostredia a odovzdávajú ho vode. Rozmery výmenníka sú približne 100 x 100 cm. Používa sa teplovodivá pasta pre lepší prenos tepla.
• Čerpadlo (vodná pumpa): Cirkuluje kvapalinu cez systém. Výber čerpadla je dôležitý pre dostatočný prietok vody v celom systéme. Odporúča sa umiestniť čerpadlo tak, aby objem vody nad ním bol čo najmenší.
• Radiátor (chladič): Odvádza teplo z kvapaliny do vzduchu alebo iného média. Radiátor je ochladzovaný ventilátorom pre lepší odvod tepla. Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi.
• Expanzná nádoba: Ukladá kvapalinu a umožňuje jej expanziu, zároveň slúži na zavodnenie a odvzdušnenie systému.
• Hadice: Spájajú jednotlivé komponenty systému. Výber hadíc je dôležitý krok. Hadice sa vyrábajú v rôznych veľkostiach, od 8/6mm cez 10/8mm, 11/8mm až napríklad po 19/13mm. Prvé číslo určuje vonkajší priemer hadice, druhé číslo určuje vnútorný priemer hadice.
• Kvapalina: Je súčasťou vodného okruhu. Najlepšie je používať už vopred namiešané náplne, ktoré obsahujú okrem špičkovo filtrovanej alebo destilovanej vody aj všetky potrebné inhibítory na ochranu vodného okruhu pred riasami a pod.

Kondenzácia (orosenie)

Orosenie, alebo kondenzácia, je jav, ktorý sa môže vyskytnúť pri vodnom chladení, najmä ak je systém nevhodne navrhnutý alebo ak sú teploty v miestnosti veľmi nízke. Keď sa studená kvapalina dostane do kontaktu s teplým vzduchom, môže dôjsť k vzniku kvapiek vody, ktoré môžu ohroziť elektroniku alebo spôsobiť poškodenie konštrukcie. Na prevenciu orosenia je dôležité správne nastaviť teplotu chladenia, použiť kvalitné materiály, ktoré zabraňujú únikom, a monitorovať teploty v systéme. Pri studenej doštičke by mohlo dochádzať ku kondenzácii vody. Preto je dôležité dbať na správnu izoláciu.

Údržba a spoľahlivosť chladiacich systémov

Pravidelná údržba je kľúčová pre dlhú životnosť a efektívnu prevádzku vodného chladenia.Vodný okruh je potrebné zavodniť, odvzdušniť a čas od času dolievať kvapalinu (podľa typu okruhu cca raz za štvrť roka) a tiež najlepšie cca raz rok až dva vymeniť (opäť podľa typu okruhu a použitých komponentov a kvapaliny).Výrobcovia chladičov odporúčajú venovať pozornosť tekutému médiu v nádrži, určiť prevádzkový napájací zdroj (väčší alebo rovný celkovému výkonu prístroja a dobre uzemnený), inštalovať chladič na suchom a vetranom mieste a dodržať dostatočnú vzdialenosť od prekážok (napr. 400 mm). Po použití by mali byť vypnuté všetky spínače a kvapalina v nádrži by mala byť nasávaná nasucho.

Kontrola jednotlivých systémov

• Ventilačný systém: Skontrolujte vzduchový filter, špirálu výmenníka tepla a rebrá chladiča, či nie je príliš veľa prachu. Dôležité je, či je prívod a výstup vzduchu odblokovaný a či ventilátor a lopatka ventilátora fungujú normálne.
• Vodný systém: Skontrolujte, či netesní vodný systém, či je vstup a výstup vody bagrovaný a či vodné čerpadlo funguje normálne. Vzduchom chladený chladič má mierne oscilácie a nízku hladinu hluku za normálnych pracovných podmienok.
• Chladiaci systém: Skontrolujte, či v chladiacom systéme nie sú praskliny, poškodenia, námrazy a kondenzácia. Dôležité je tiež, či existuje trenie medzi chladiacimi rúrkami a medzi rúrkou a plášťom, najmä či nedochádza k úniku v mieste zvárania chladiacej rúrky a spojov. Prítomnosť olejovej škvrny signalizuje únik.
• Elektrický systém: Skontrolujte, či je poistka elektrického systému poistená, či je neporušená izolácia elektrického vodiča, či nie je prasknutá doska s plošnými spojmi a či je voľný spoj.
