Radiátory sú ústrednou súčasťou vykurovacieho systému, ktoré prenášané teplo z vykurovacieho média - vody - do obytného priestoru. Hoci je funkčný princíp vždy podobný, existuje niekoľko rôznych typov. To, čo odlišuje všetky radiátory Viessmann Vitoset, je ich vysoká kvalita. Okrem radiátorov pre systémy ústredného vykurovania ponúka Viessmann aj elektrické vykurovacie telesá a radiátory.
Funkcia radiátora sa riadi jednoduchým princípom: Čerpadlo dopravuje vykurovaciu vodu z centrálneho generátora tepla do radiátorov. Tam teplá voda prúdi cez vstupný ventil. Počas prúdenia sa teplo uvoľňuje do miestnosti prostredníctvom vykurovacích plôch, čím sa voda ochladzuje. Spätným ventilom vyteká späť a pripojeným generátorom tepla sa opäť zohreje na požadovanú teplotu.
Univerzálne panelové radiátory Viessmann Vitoset
Univerzálne panelové radiátory Viessmann Vitoset sa vyznačujú vynikajúcou kvalitou „Made in Germany“, čo dokazuje nielen vysokokvalitný náter s dlhou životnosťou, ale aj ekologický vypaľovaný lak v odtieni bielej RAL 9016. Sú ideálne nielen pre novostavby, ale aj pre modernizácie existujúcich vykurovacích systémov. Vďaka kompaktnej a ventilovej verzii sú radiátory Vitoset vhodné pre rôzne interiéry - byty, rodinné domy, kancelárie aj spoločenské priestory.
Moderné panelové radiátory s rovnomerne hladkým povrchom sú atraktívnou alternatívou k štandardným radiátorom. Príťažlivosť panelových radiátorov spočíva v ich štíhlom dizajne a diskrétnom, elegantnom vzhľade. Radiátor s hladkým hliníkovým čelným panelom je navrhnutý tak, aby harmonicky zapadol do svojho okolia. Extrémne tenká hliníková vrstva zároveň umožňuje optimálne rozloženie tepla po celej ploche.
Vykurovacie telesá so širokou škálou rozmerov sa vďaka svojej univerzálnosti (možnosť otáčania) projektujú a následne montujú veľmi rýchlo a jednoducho. Sú certifikované podľa EN ISO 9001:2008 a zodpovedajú požiadavkám na bezpečnosť práce podľa smerníc zákonných úrazových poisťovní.
Typové označenie a konštrukčné typy
Typové označenie radiátorov závisí od konštrukcie. Skladá sa z dvoch čísel, pričom prvé označuje počet vykurovacích dosiek a druhé počet konvekčných dosiek. Napríklad model typu 21 pozostáva z dvoch vykurovacích dosiek a jednej konvekčnej dosky. Platí tu základný princíp: čím vyšší je počet konvekčných dosiek, tým vyšší je podiel konvekčného tepla.
K programu patrí päť konštrukčných typov - jedno-, dvoj- a trojradové v konštrukčných výškach 300, 400, 500, 600 a 900 milimetrov.
Technické údaje vykurovacích telies Viessmann Vitoset
| Parameter | Popis/Hodnota |
|---|---|
| Oblasť použitia | Teplovodné vykurovacie systémy podľa normy DIN 4751 |
| Materiál | Akostná oceľ podľa DC 01 |
| Odstup vodných kanálikov | 33 1/3 mm |
| Prípoje | 5 x G½ |
| Konštrukčná výška | 300, 400, 500, 600, 900 mm |
| Konštrukčná dĺžka | Dostupná v rôznych rozmeroch (napr. 1000 mm) |
| Teplotný výkon pri spáde 70/55°C | Napr. 1086 W (pre konkrétny typ a rozmer) |
| Teplotný výkon pri spáde 55/45°C | Napr. 692 W (pre konkrétny typ a rozmer) |
| Konštrukčná hĺbka | 76 mm (typ 20/21), 106 mm (typ 22), 161 mm (typ 33) |
| Prípustný prevádzkový tlak | max. 10 bar (skúšobný tlak 13 bar) |
| Prípustná prevádzková teplota | max. 110°C |

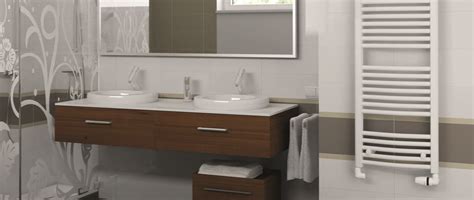

Elektrické a teplovodné kúpeľňové radiátory Viessmann
Kúpeľne už dávno nepoužívame len na každodennú osobnú hygienu. Dôležitý je aj odpočinok a relaxácia a individuálne vybavenie kúpeľne môže prispieť ku kvalite nášho života. Moderné, atraktívne navrhnuté kúpeľňové radiátory poskytujú pocit tepla a pohody. Vyhrievané držiaky na uteráky udržiavajú príjemne predhriate uteráky v pohotovosti.
Jednou z vlastností elektrických kúpeľňových radiátorov je skutočnosť, že nie sú napojené na hlavný vykurovací systém. Fungujú nezávisle napríklad od existujúceho kotla. Ich inštalácia a uvedenie do prevádzky sú rýchle, pretože vyžadujú len prívod elektrickej energie. Na rozdiel od typických kúpeľňových radiátorov cez ne neprúdi vykurovacia voda.
Viessmann vo svojom sortimente Vitoset ponúka „štandardný typ“ aj „štandardný typ so stredovým pripojením“ s rovnými alebo zakrivenými okrúhlymi horizontálnymi rúrkami. Kúpeľňové radiátory môžu slúžiť aj ako rozdeľovače miestností a ponúkajú individuálne možnosti úpravy interiéru. Radiátory Viessmann do kúpeľne sú vhodné na bežné pripojenie vykurovania, ale môžu byť vybavené aj elektrickou vykurovacou patrónou.
Výhody a použitie elektrických kúpeľňových radiátorov
Okrem rýchleho uvedenia do prevádzky existuje viac dôvodov, prečo kúpeľňové radiátory prevádzkovať. Ich nízke obstarávacie a inštalačné náklady sú skutočnými predajnými argumentmi. Pri inštalácii elektrických kúpeľňových radiátorov nie je potrebné vykonávať žiadne rozsiahle stavebné práce, preto sú ideálne na modernizáciu.
Okrem toho sa elektrické radiátory dajú v kúpeľni použiť rôznymi spôsobmi. Či už ako sálavé ohrievače, držiaky na uteráky alebo infračervené ohrievače, tieto kúpeľňové spotrebiče sú k dispozícii v mnohých prevedeniach a výkonových stupňoch. Môžu rovnako dobre fungovať ako doplnkové vykurovacie teleso vo veľkej kúpeľni alebo ako jediné vykurovacie teleso na zriedkavo používanej toalete pre hostí. Zrkadlové ohrievače sa zvyčajne používajú vo forme infračervených ohrievačov.
Zrkadlové ohrievače sa vyznačujú zrkadlovým povrchom a na prvý pohľad ich možno len ťažko rozoznať od bežných kúpeľňových zrkadiel. Plnia hneď niekoľko funkcií: ako elektricky ovládané kúpeľňové ohrievače sa starajú predovšetkým o to, aby bola kúpeľňa príjemne vyhriata v čo najkratšom čase. V prípade potreby to robia spolu s existujúcim klasickým radiátorom. Vďaka svojmu vysoko leštenému povrchu fungujú aj ako reflexný povrch, čím majú oproti bežným zrkadlám rozhodujúcu výhodu: pri kúpaní alebo sprchovaní sa takmer nezahmlievajú.
Výber a výkon elektrických vykurovacích telies
Pri výbere správneho elektrického kúpeľňového vykurovacieho telesa sú dôležité dva faktory: spotrebič by mal zodpovedať svojmu účelu použitia a kúpeľni, a to tak z hľadiska spôsobu prevádzky, ako aj vykurovacieho výkonu. Napríklad sálavé vykurovacie teleso do kúpeľne je výkonné a vytvára teplo okamžite po zapnutí. Keďže je však teplo len lokálne, takýto spotrebič nie je vhodný na dlhodobé vykurovanie.
Infračervené kúpeľňové radiátory sú vhodnejšie, pretože teplo rozvádzajú iným spôsobom. Ak sa ten istý sálavý ohrievač použije pre kúpeľňu na dočasnú podporu existujúceho radiátora, je celkom možné ho prevádzkovať úsporne. Tepelný výkon je rozhodujúci na to, aby elektrické vykurovanie kúpeľne fungovalo nielen hospodárne, ale aj rýchlo dosiahlo požadovaný účinok. Ak je príliš nízky, môže trvať veľmi dlho, kým bude v kúpeľni príjemné teplo. Príliš vysoký výkon má vplyv na rozmery výrobku.
To, aké veľké alebo aké výkonné musí byť elektrické kúpeľňové kúrenie, vždy závisí od každého jednotlivca. V niektorých prípadoch má zmysel vziať radšej niekoľko jednotiek s malým výkonom ako menej jednotiek s väčším vykurovacím výkonom. Elektrické vykurovacie telesá Vitoplanar sú vhodné aj na decentralizované vykurovanie obytných priestorov.
Možnosti pripojenia a montáže
Radiátory Viessmann sú v zásade k dispozícii v rôznych variantoch pripojenia, napríklad ako radiátory so stredovým pripojením. Univerzálne vykurovacie teleso s 5 pripojovacími hrdlami R 1/2 umožňuje flexibilné pripojenie.
Varianty pripojenia
- Pripojenie Kompakt (bočné napojenie): Pripojenie na rozvody kúrenia z bočnej strany radiátora, a to buď z ľavej alebo pravej strany. V tomto prípade je potrebné dokúpiť rýchlomontážnu sadu K, ktorá obsahuje dve pružinové konzoly s príslušenstvom na uchytenie radiátora, dve zátky G1/2″ (na zaslepenie spodných vývodov) a zátku G1/2″ s manuálnym odvzdušňovacím ventilom.
- Pripojenie Ventil Kompakt (spodné napojenie): Pripojenie na rozvody kúrenia zo spodnej strany radiátora, a to buď z ľavej alebo pravej strany. Pri tejto variante je potrebné dokúpiť rýchlomontážnu sadu VK, ktorá obsahuje dve pružinové konzoly s príslušenstvom na uchytenie radiátora, zátku G1/2″ (na zaslepenie jedného bočného vývodu), termostatickú ventilovú vložku a zátku s odvzdušňovacím ventilom. Štandardná dodávka VK je na pravej strane, možnosť dodania ľavého vyhotovenia VK je na požiadanie.
- Univerzálne pripojenie: Vykurovacie telesá so sériovo integrovanou vložkou ventilu, ako aj bočnými pripojovacími hrdlami umožňujú okrem pripojenia zospodu aj pripojenie zboku. S možnosťou jednostranného a obojstranného bočného pripojenia je toto kompaktné vykurovacie teleso mimoriadne vhodné na modernizáciu starých budov.
Montáž a príslušenstvo
Držiaky nie sú súčasťou dodávky a je potrebné ich dokúpiť. Pre radiátory s dĺžkou väčšou ako 1600 mm je potrebné použiť ďalšiu upevňovaciu konzolu a vykurovacie telesá s dĺžkou nad 2200 mm doporučuje výrobca upevniť na 4 konzoly pre zabezpečenie väčšej stability a bezpečnosti. Upevnenie je možné pomocou pružinovej alebo stojanovej konzoly, s plastovou vrstvou v odtieni RAL 9016.
Ak potrebujete radiátory upevniť na podlahu, máte k dispozícii sadu univerzálnych stojanových konzol. Sada obsahuje 2 ks nastaviteľných oceľových konzol, ktoré sú vhodné na použitie pre všetky typy univerzálnych radiátorov Viessmann. Na prekrytie pätky stojanovej konzoly odporúčame použiť originálnu kryciu rozetu, ktorá je dodávaná ako nepovinné príslušenstvo v samostatnej sade 2 ks.
Inovatívny program Vitoset ponúka potrebné príslušenstvo a spoľahlivé systémové komponenty pre vykurovacie systémy. Použitie kvalitných a overených materiálov ako aj kvalitné spracovanie sú zárukou, že každé riešenie bude možné efektívne a spoľahlivo zrealizovať. V rámci rýchlomontážnych sád, obsahujúcich potrebné príslušenstvo, sú k dispozícii všetky komponenty na správnu montáž a fungovanie vykurovacieho telesa.
Zváraný bočný a ľahko demontovateľný horný kryt umožňujú jednoduché čistenie.
Regulácia vykurovania a termostaty
Správne nastavenie termostatov nielenže zvyšuje komfort vykurovania, ale z dlhodobého hľadiska môže znížiť aj náklady na vykurovanie. Množstvo tepla dodávaného do miestnosti možno regulovať pomocou termostatických radiátorových ventilov. Ventil inštalovaný vo vnútri termostatickej hlavice reguluje prietok vody v závislosti od teploty v miestnosti.
Termostatické hlavice sú regulátory prívodu tepla, ktoré sú základnými prvkami výbavy každého radiátora, namontované na termostatickom ventile. Ak je teplota v miestnosti príliš nízka, termostatický ventil sa otvorí a voda začne prúdiť cez radiátor. Na nastavenie požadovanej teploty je k dispozícii päť úrovní. Každá z nich predstavuje určitú teplotu v miestnosti. Optimálnym vyregulovaním vykurovacieho systému pomocou termostatických hlavíc môžeme dosiahnuť zaujímavé úspory energetických nákladov na vykurovanie.
Ak je tlak v systéme príliš nízky, mali by ste do vykurovacieho systému doplniť vodu. Správne nastavte vykurovaciu krivku, aby ste prispôsobili vykurovací výkon aktuálnej potrebe. Voliteľné termostatické hlavice a pripojovacie garnitúry umožňujú presnú reguláciu tepla a vyšší pohodlie používania. Riešenie je optimalizované pre vyvážený výkon a úspornú prevádzku v rôznych typoch interiérov. V praxi znižuje tepelné straty a prispieva k efektívnemu chodu vykurovania. Ponuka umožňuje individuálne prispôsobenie a ovládanie vykurovania prostredníctvom aplikácie.
