Vykurovacie systémy sú zložité zariadenia, ktoré okrem kotla alebo zásobníka teplej vody pozostávajú z mnohých armatúr, ventilov a potrubí. Aby sa teplo dostalo zo zdroja tepla do všetkých miestností, potrebuje vykurovací systém určitý systémový tlak, často nazývaný aj vykurovací tlak. Ak je tento tlak príliš nízky, môže to mať negatívny vplyv na výkon vykurovania a viesť k vážnym poruchám.
Pochopenie Systémového Tlaku a Jeho Význam

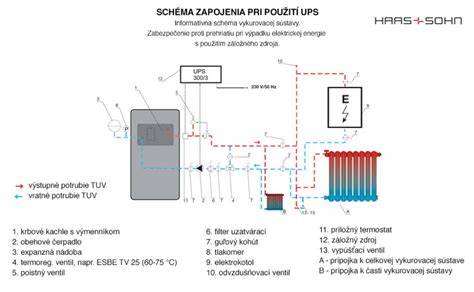

Keď vykurovací systém pracuje, obehové čerpadlo dodáva vykurovaciu vodu zo zdroja tepla na všetky vykurovacie plochy v budove. Toto médium rozvádza teplo a zabezpečuje, aby všetky miestnosti dosiahli požadované teploty. Za dopravu vody zo zdroja tepla (zvyčajne na spodnom podlaží) do radiátorov (zvyčajne na horných podlažiach) zodpovedá čerpadlo vykurovania. Musí vytvoriť určitý tlak, aby vykurovacia voda mohla prekonať tento výškový rozdiel. Jednotka, ktorá sa na to používa, sa nazýva bar, pričom jeden bar sa približne rovná tlaku vzduchu na povrchu Zeme.
Ak je systémový tlak príliš nízky, zdroj tepla už nebude pracovať optimálne, čo bude mať za následok zbytočné náklady na vykurovanie. Zároveň hrozí prehriatie systému a trvalé poškodenie, v najhoršom prípade až nutnosť výmeny celého systému. Ak sa do stavebnej konštrukcie dostane veľa vlhkosti z únikov, môže to mať za následok aj poškodenie podláh, stropov alebo stien.
Príznaky Nízkeho Tlaku a Straty Vody
Čo naznačuje nízky tlak?
Existuje niekoľko jasných znakov, ktoré môžu naznačovať, že váš vykurovací systém má príliš nízky tlak alebo stráca vodu:
- Bublavé zvuky z radiátorov: Ak radiátory vo vašom dome vydávajú bublavé zvuky, často to signalizuje prítomnosť vzduchu v systéme, čo je spojené s poklesom tlaku.
- Studené vykurovacie plochy: Niektoré radiátory alebo ich časti zostávajú studené, prípadne časti podlahového vykurovania nie sú dostatočne teplé. Ich časti už nebudú vydávať žiadnu energiu a distribúcia tepla v dome sa naruší.
- Poruchový stav zdroja tepla: Ak sa zdroj tepla nachádza v hornej časti domu alebo ak vykurovací systém stráca veľa vody, nemusí vydávať žiadne teplo.
- Opakovaný pokles tlaku: Opätovný pokles tlaku krátko po doplnení vykurovacej vody tiež naznačuje, že dochádza k strate vody.
- Vlhké škvrny: Vlhké škvrny na stenách, stropoch, radiátoroch alebo pod generátorom tepla sú jasným indikátorom úniku vody.
Možné príčiny poklesu tlaku
Za pokles tlaku vo vykurovacom systéme môže únik vody alebo časté odvzdušňovanie vykurovacích telies. Nemusí pritom ísť iba o masívny jednorazový únik v dôsledku poruchy.
- Vzduch v systéme a odvzdušňovanie: Vykurovací okruh je teoreticky uzavretý systém. V praxi sa však do vykurovacích potrubí rôznymi cestami dostáva vzduch a vznikajú bubliny. Vzduchové bubliny znižujú vykurovací výkon a spôsobujú nepríjemné zvuky (klepanie alebo pískanie). Aby sa to odstránilo, je potrebné z času na čas odvzdušniť radiátory. Pri tomto procese však vždy uniká určité množstvo vykurovacej vody, čo spôsobuje pokles tlaku v systéme. Preto sa musí vykurovací systém každú chvíľu dopĺňať vodou.
- Malé netesnosti: Vždy sa môže stať, že vykurovací systém stratí trochu vody v dôsledku netesnosti spojov a podobne. Problém nastáva len vtedy, keď tlak v krátkom čase prudko klesne.
- Porucha expanznej nádoby: Ak je chybná aj expanzná nádoba, môže v systéme vzniknúť podtlak a do systému sa bude neustále nasávať vzduch.
Kontrola Tlaku v Systéme

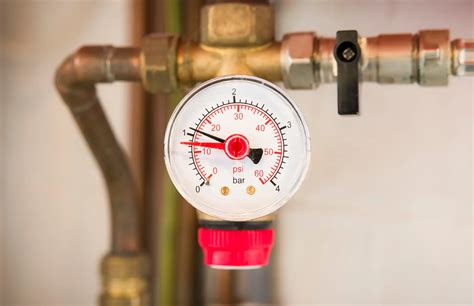

Kontrola tlaku v systéme si spravidla vyžaduje len pohľad na tlakomer (manometer) vykurovacej sústavy. Ten sa obvykle nachádza v blízkosti kotla alebo tepelného čerpadla. Tlakomer má zvyčajne označenie, ktoré farebne zvýrazňuje ideálny tlak v systéme. Zelený rozsah na tlakomere predstavuje optimálny tlak vody. Ideálny tlak v kotle (vo vykurovacej sústave) je medzi 1 a 2 barmi, závisí to však od veľkosti a ďalších parametrov vykurovacej sústavy.
Ako vypočítať optimálny systémový tlak
To, aký vysoký musí byť tlak v systéme alebo na koľko barov musí byť vykurovací systém naplnený, je v každom jednotlivom prípade iné. Vzorec na určenie optimálneho tlaku v systéme je pomerne jednoduchý: je potrebné vynásobiť výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom číslom 0,1.
Príklad: Ak je výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom 10 metrov, minimálny systémový tlak by mal byť 1,0 bar (10 x 0,1).
Postup Dopĺňania Vody do Vykurovacieho Systému Viessmann
Doplnenie vykurovacej vody môžete potrebovať po častom odvzdušňovaní systému, oprave alebo pri netesnosti vykurovacej sústavy. Napustenie vody do kotla a vykurovacej sústavy je jednoduché a zvládnete ho svojpomocne, nezabudnite si však vopred preveriť kvalitu dopĺňanej vody.
Dôležitosť kvality vody
Ideálne je dopĺňať vykurovaciu sústavu pitnou vodou, pri ktorej máte zaručenú jej kvalitu. Moderné vykurovacie zdroje sú totiž na niektoré zložky vody citlivé a usádzanie vodného kameňa ich môže poškodiť. Ak sa to totiž neurobí správne, môže dôjsť k poškodeniu vykurovacieho systému znečistenou vodou.
Podrobný postup dopĺňania vody
- Vypnutie čerpadla a otvorenie termostatov: Vypnite obehové čerpadlo vykurovacieho systému. Ak je čerpadlo integrované v kotle alebo tepelnom čerpadle (čo je väčšinou áno), vypnite ho. Následne úplne otvorte termostatické ventily na všetkých vykurovacích telesách (radiátoroch).
- Odvzdušnenie radiátorov: Pred dopĺňaním vody je vhodné odvzdušniť všetky radiátory. V prípade nehnuteľností rozmiestnených na viacerých poschodiach je najlepšie začať odspodu.
- Príprava a pripojenie hadice: Použite vhodnú hadicu (napríklad záhradnú) na pripojenie vykurovacieho systému k vodovodnej sieti. Hadicu už pred pripojením naplňte vodou, až kým nepreteká. Predídete tak vniknutiu vzduchu do systému. Následne hadicu pripojte na zatvorený ventil na plnenie a vyprázdňovanie kotla.
- Otváranie ventilov a dopĺňanie vody:
- Ak je prívod vybavený iba jedným ventilom, opatrne ho otvorte (max. o štvrtinu otáčky). Voda začne vtekať do systému a tlak sa začne zvyšovať.
- Ak máte na prívode dva ventily alebo používate hadicu, otvorte najprv ventil na prívode (prítoku do hadice), až potom napúšťací ventil do kotla.
- Uzatvorenie ventilov a odpojenie hadice: Keď používateľské rozhranie alebo tlakomer ukáže požadovanú hodnotu (ideálny tlak), uzavrite ventily v opačnom poradí, ako ste ich otvárali (najprv napúšťací ventil do kotla, potom prívodný ventil na vodovodnej sieti) a zavrite kohútik. Odpojte hadicu od vykurovacej sústavy/kotla. Dôležité: Hadicu nenechávajte pripojenú ku kotlu, aby nedošlo ku kontaminácii vodovodu zbytkami vody z vykurovacieho systému (aj cez zatvorený ventil).
- Kontrola po dopĺňaní: Pred opätovným zapnutím obehového čerpadla, prípadne kotla či tepelného čerpadla, znovu odvzdušnite vykurovaciu sústavu, ak to považujete za potrebné. Dôležité: Tlak v systéme by mal po naplnení zostať konštantný a nemal by byť nižší ako 1,3 bar. Ak je to tak, práca bola úspešná.
Základy parných vykurovacích systémov HVAC
Kedy Hľadať Odbornú Pomoc
Ak tlak klesá aj po opakovanom doplňovaní, môže ísť o technickú poruchu. Ak je potrebné vykurovací systém neustále odvzdušňovať, môže to tiež signalizovať hlbší problém, napríklad poruchu expanznej nádoby. Kódy porúch na kotle sa môžu líšiť v závislosti od modelu Viessmann Vitopend. V takýchto prípadoch je najlepšie zavolať dodávateľa, pretože obchodný partner Viessmann presne vie, na čo si treba dať pozor pri dopĺňaní vykurovacej vody a diagnostike problémov.
Pre informácie o tom, čo robiť v jednotlivých prípadoch a pre špecifické pokyny k vášmu modelu, sa vždy odporúča nahliadnuť do návodu na obsluhu. Spoločnosť Viessmann ponúka databázový dotaz na návod na obsluhu, kde budete potrebovať sériové číslo (nachádza sa na typovom štítku alebo nálepke s čiarovým kódom na zariadení) alebo názov výrobku vrátane približného dátumu nákupu. Ak sa vám nepodarí nájsť štítok alebo máte pochybnosti, obráťte sa na svojho dodávateľa vykurovania Viessmann.
