Mnohé moderné stavebné projekty sú už vybavené mechanickými vetracími systémami. Na jednej strane si to vyžaduje vysokú úroveň energetickej izolácie, aby bolo možné čo najefektívnejšie a najbezpečnejšie regulovať vlhkosť vzduchu v interiéri. Centrálne vetracie systémy sú energeticky mimoriadne účinné. Výkonný výmenník tepla získava až 98 percent latentného tepla z odvádzaného vzduchu a využíva ho na ohrev privádzaného čerstvého vzduchu. Tým sa citeľne znižujú výdavky domácnosti vďaka výrazne nižšej potrebe energie. Okrem toho sa znižujú emisie CO₂, čo znamená, že používanie centrálneho mechanického vetrania znižuje aj zaťaženie životného prostredia.
Charakteristika centrálnych a decentrálnych vetracích systémov
Charakteristický rozdiel medzi centrálnym a decentralizovaným vetracím systémom spočíva v jeho konštrukcii. Centrálne vetracie systémy majú centrálnu vetraciu jednotku, ktorá smeruje čerstvý vzduch do miestností prostredníctvom systému rozvodu vzduchu. Decentralizované vetracie jednotky sú naopak inštalované úplne v stene.
Centrálne vetracie systémy
V najjednoduchšej konfigurácii je vydýchaný vzduch aktívne nasávaný ventilátorom a odvádzaný von. Difúzory vzduchu takýchto systémov sú zvyčajne umiestnené v priestoroch s odsávaným vzduchom. Medzi ne patrí kuchyňa, kúpeľňa a WC, v ktorých je viac vlhkosti a nepríjemných pachov v porovnaní s obytnými priestormi, ako sú obývacie izby alebo pracovne.
V praxi sa často používajú mechanické vetracie systémy, ktoré aktívne nasávajú privádzaný aj odvádzaný vzduch. Tieto kombinované systémy odsávania a prívodu vzduchu majú centrálnu vetraciu jednotku a systém distribúcie vzduchu. Aktívne sa nasáva a odvádza nielen vydýchaný vzduch. Do domu sa aktívne dostáva aj čerstvý vzduch.
Centrálny systém s rekuperáciou tepla

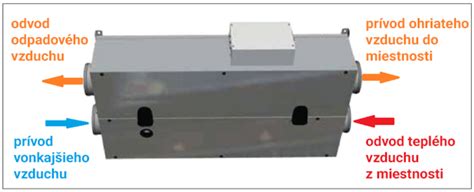

Centrálny systém prívodu a odvodu vzduchu s rekuperáciou tepla pozostáva z vetracej jednotky so systémom rozvodu vzduchu. Vetracia jednotka má dva ventilátory a výmenník tepla. Dva ventilátory sa používajú na prenos vzduchu prúdiaceho do budovy aj vzduchu odvádzaného z budovy. Na jednej strane prúd vonkajšieho/prívodného vzduchu nasáva čerstvý vzduch do budovy. Oba prúdy prechádzajú cez výmenník tepla vo vnútri vetracej jednotky. V chladnejších mesiacoch sa teplo z odvádzaného vzduchu odovzdáva privádzanému vzduchu. Tento prevádzkový režim zabezpečuje, aby sa vetracím systémom z budovy odvádzalo čo najmenej tepla. Všetky centrálne vetracie jednotky pracujú týmto spôsobom. Centrálne mechanické vetranie so spätným získavaním tepla teda funguje rovnakým spôsobom ako centrálne mechanické vetranie s difúzormi odvádzaného a privádzaného vzduchu.
Decentrálne vetracie systémy
Decentrálne vetracie systémy cielene a pohodlne zásobuje jednotlivé miestnosti budovy dostatočným množstvom čerstvého vzduchu. Aby mohla prebehnúť automatická výmena vzduchu, ventilátory v prípade potreby prepravia vonkajší vzduch do vnútra budovy a znečistený vnútorný vzduch zase von.
Konštrukčné typy decentrálnych vetracích systémov
Decentrálne vetranie obytných priestorov môžete mať s rekuperáciou tepla alebo bez nej.
- Bez rekuperácie tepla: Najjednoduchší a finančne najmenej nákladný variant decentrálneho vetracieho systému sa skladá z ventilátora na odvádzaný vzduch, ktorý odvádza vzduch von z interiéru. Tak vzniká podtlak. Ten sa stará o to, aby vonkajší vzduch automaticky mohol prúdiť dovnútra cez prieduch na vonkajší vzduch. Keďže v prípade tohto variantu neprebieha rekuperácia tepla, nešetríte náklady na vykurovanie.
- S rekuperáciou tepla: Ak sú pre vás dôležité nízke náklady na vykurovanie a chcete znížiť svoju stopu CO₂, mali by ste si namontovať decentrálne vetranie obytných priestorov s rekuperáciou tepla. Tieto systémy obsahujú tepelný výmenník, ktorým teplo z odvádzaného vzduchu prechádza na privádzaný vzduch. V porovnaní s jednoduchými ventilátormi na odvádzaný vzduch ponúka tento variant aj viac komfortu.
Nevýhody decentrálneho vetrania
V porovnaní s centrálnym vetracím systémom je náročnosť údržby v prípade decentrálneho variantu o niečo vyššia. Nakoniec nemusíte kontrolovať a meniť centrálne inštalovaný filter. V tomto prípade máte viacero namontovaných filtrov v decentrálnych jednotkách. Decentrálny vetrací systém dokáže poskytnúť nižšiu rýchlosť výmeny vzduchu. V prípade, že je miestností viac alebo majú väčšiu plochu, vyžaduje sa viacero jednotiek. A zatiaľ čo centrálne vetranie zásobuje všetky miestnosti vášho domu čerstvým vzduchom, v prípade decentrálneho systému musíte miestnosti, kde nie je vetranie, vetrať aj sami.
Výhody a princípy fungovania vetracích systémov
Správne vetranie je dôležité. Ale málokto myslí každý deň na to, či je každá miestnosť v dome poriadne vyvetraná. S riadeným vetraním domácnosti to nie je potrebné. Vetranie je v tom prípade automatizované: udržiava kvalitu vzduchu na optimálnej úrovni, zabraňuje vzniku plesní a vďaka rekuperácii tepla zvyšuje aj energetickú účinnosť budovy.
Koncept riadeného vetrania domácností spočíva v úspore energie prostredníctvom rekuperácie energie. Všeobecne ho možno popísať ako mechanické vetranie, za účelom vyvetrania a odvlhčenia interiéru. Riadené vetranie domácností znižuje tepelné straty v dome pomocou vetracích systémov. Výmenník tepla obsiahnutý vo ventilátore spätne získava veľkú časť tepla obsiahnutého vo vzduchu, ktoré by inak prúdilo von z miestnosti spolu s vydýchaným vzduchom.
Rekuperácia tepla
Maximálna výmena vzduchu je účinnou metódou odstraňovania aerosólov obsahujúcich vírusy z vašich obytných priestorov. Prevádzkujte ventilačný systém na vysokej úrovni (úroveň 3 = nominálne vetranie). Ak je to možné, udržujte vlhkosť vzduchu nad 40 %. Vyššiu úroveň vlhkosti môžete dosiahnuť napríklad sušením bielizne v obytných miestnostiach, otvorením dverí miestnosti a nie okna po sprchovaní, aby vlhkosť unikala do ostatných miestností, alebo tým, že v miestnosti budete mať izbové rastliny. Pravidelne vymieňajte filtre vo vetracom systéme a vykonávajte pravidelnú údržbu.
Mnohé decentrálne a centrálne systémy vetrania v domácnostiach pracujú s rekuperáciou tepla. Výmenník tepla odovzdáva odpadové teplo z vetrania čerstvému privádzanému vzduchu. Filtre vo vetracom systéme zabezpečujú, že prach, nečistoty a peľ zostanú vonku, preto sú centrálne systémy vetrania domácností s rekuperáciou tepla ideálne aj pre alergikov a sú alternatívou k čističke vzduchu pre alergikov.
Vetranie budov je viac ako len výmena vzduchu. Ide o udržateľnú ochranu štruktúry budovy, zachovanie hodnoty nehnuteľnosti a efektívne využívanie energie. Predovšetkým však ide o zdravie ľudí, ktorí v budovách žijú a pracujú.
Pri vetraní s rekuperáciou je možné využiť teplo zo vzduchu účinnejšie vďaka tepelnému čerpadlu. Na strane odvádzaného vzduchu v jednotke je inštalovaný výmenník tepelného čerpadla. Prostredníctvom neho sa odoberá zostávajúce teplo z odvádzaného vzduchu, ktorý predtým predhrial privádzaný vzduch. Avšak stále nesie teplo, ktoré je možné využiť na vykurovanie alebo na ohrev vody.

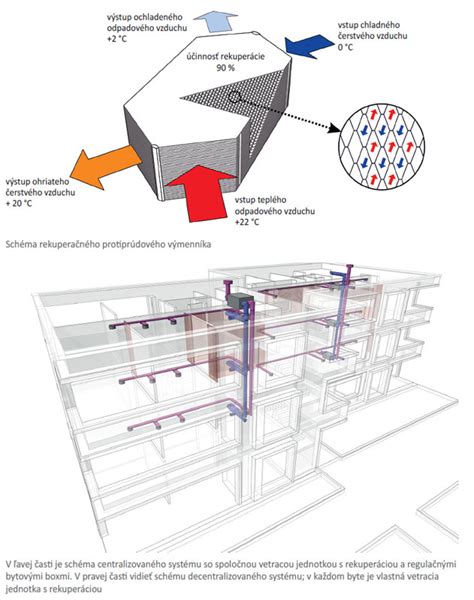

Princíp fungovania rekuperácie
Pri nútenom vetraní so spätným získavaním tepla dochádza k odovzdaniu tepelnej energie medzi odvádzaným a privádzaným vzduchom. Tento prenos tepla sa uskutočňuje v rekuperačnom výmenníku vo vzduchotechnickej jednotke. Prúdy privádzaného a odvádzaného vzduchu sú oddelené. Pozitívom je, že nemôže dôjsť k ich zmiešaniu a tým pádom k prenosu pachov. Rekuperačné výmenníky môžu byť plastové príp. lepenkové, ktoré dokážu preniesť do privádzaného vzduchu zároveň vlhkosť. Účinnosť rekuperácie tepla môže byť 80 - 95 % v závislosti od zvoleného rekuperačného výmenníka a prietokového objemu vzduchu, ktorý ním prechádza.
Vzduch je základom nášho života. Vedeli ste, že sa každý deň v priemere nadýchneme a vydýchneme približne 20 000-krát? To zodpovedá približne 12 000 litrom vzduchu. Preto by sme si mali uvedomiť, že na kvalite vzduchu záleží. Vzduch je ten faktor, ktorý má priamy vplyv na našu telesnú a duševnú pohodu a produktivitu. Zabezpečte si prísun čerstvého a zdravého vzduchu každý deň a každú minútu a k tomu vám môže dopomôcť aj rekuperácia.
Rekuperácia alebo inak povedané riadené vetranie je spätné získavanie energie (tepla) z odpadového vzduchu. V prípade vetrania cez okná by teplý vzduch odchádzal z miestnosti bez úžitku von, ale v prípade použitia rekuperačného výmenníka, odovzdá odpadové teplo väčšinu svojho tepla (až viac ako 90 %) čerstvému privádzanému vzduchu.
Vetranie v domoch, bytoch, ale aj v kancelárskych priestoroch je veľmi dôležité, a to najmä zo zdravotného hľadiska. V obvodovej stene obytných miestností sú zabudované nastaviteľné otvory pre prívod vzduchu. Z miestností, ako napríklad kuchyne či kúpeľne je vzduch odvádzaný ventilátorom. Odpadový vzduch prúdi z týchto miestností s vyššou teplotou do vetracieho zariadenia, kde mu výmenník tepla odoberie časť tepelnej energie a odovzdá ju čerstvému vzduchu, ktorý je do výmenníka privádzaný z vonku.
Z obytného priestoru sa odsáva pomocou ventilátora v rekuperačnom zariadení odpadový vzduch, ktorý je vydýchaný a znečistený (vysoká hodnota CO2, vlhkosť, zápach). Tento odpadový vzduch je ohriaty na nami zvolenú izbovú teplotu iným zdrojom tepla. Do obytného priestoru zároveň privádzame čerstvý vzduch (pomocou druhého ventilátora) z vonkajšieho prostredia. Tento vzduch má v zime nízku teplotu. Vnútorný odpadový a vonkajší čerstvý vzduch prúdia za pomoci ventilátorov cez rekuperačný výmenník tepla (rekuperátor), v ktorom ohriaty odpadový vzduch odovzdá energiu (teplo) čerstvému prívodnému vzduchu. Toto sa nazýva rekuperácia tepla pri vetraní.
Spätné získavanie tepla, čiže rekuperácia v podstate znamená, že teplom, ktoré by sme inak vypustili oknom nenávratne preč, dokážeme ohriať čerstvý privádzaný vzduch. Dalo by sa povedať, že rekuperáciou vieme nahradiť prirodzené vetranie, teda vetranie oknami. Pretože bežné vetranie oknami v mnohých ohľadoch znamená relatívne vysoké straty z vyrobenej tepelnej energie, ktorá stojí nemalé obnosy peňazí. Aj kvôli uvedeným dôvodom vznikli rekuperačné systémy, teda systémy riadeného vetrania, ktoré pomáhajú optimalizovať výmenu vzduchu v domoch a bytoch či kancelárskych priestoroch.
Inštalácia a údržba vetracích systémov
Princíp fungovania centrálneho mechanického vetrania zahŕňa aj inštaláciu rozvodov vzduchu. Na výber je niekoľko možností inštalácie.
Možnosti inštalácie centrálnych systémov
- Inštalácia do podlahy: Tento typ inštalácie sa často používa v novostavbách. Tu sa ploché vzduchovody najprv položia priamo na nedokončenú podlahu a potom sa inštaluje izolácia. V prípade potreby sa na ňu nainštalujú rúrky podlahového vykurovania a až potom sa ako posledná vrstva položí poter. Vzduchovody už potom nie sú viditeľné.
- Inštalácia do betónu: Alternatívou k inštalácii vzduchovodov na nedokončenú podlahu je inštalácia do betónu. Na tento účel sa okrúhle vzduchovody zvyčajne umiestňujú do oceľovej výstuže stropov počas počiatočnej fázy výstavby. Až potom sa vybetónujú. Tento spôsob inštalácie je vhodný pre čiastočne prefabrikované stropy aj pre betónové stropy vyliate na mieste. Výhodou tejto inštalácie je, že nie je potrebná žiadna dodatočná konštrukcia podlahy.
- Inštalácia do podhľadu: V závislosti od výšky miestnosti sa ventilačné systémy môžu zmestiť aj do podhľadu. V tomto prípade sú obzvlášť vhodné jednotky do plochého stropu. Tieto jednotky možno namontovať priamo na strop.
Centrálny mechanický vetrací systém v budove sa skladá z vetracej jednotky a systému rozvodu vzduchu. Systém rozvodu vzduchu je skrytý v podlahe alebo integrovaný do steny. Difúzory vzduchu sú všetko, čo zostáva viditeľné.
Údržba a starostlivosť
Pri rekuperačných systémoch je nevyhnutná pravidelná údržba. Filtre vo vetracom systéme je potrebné pravidelne čistiť alebo vymieňať, minimálne raz za tri mesiace. V prípade potreby sa odporúča aj čistenie rekuperačného výmenníka, ktoré je možné vykonať svojpomocne alebo prostredníctvom servisného technika. Niektoré jednotky samy upozorňujú na potrebnú výmenu filtra.
V prípade klasického vetrania prach, nečistoty a peľ vnikajú do interiéru oknami, čo je nepríjemnosť hlavne pre alergikov. Práve preto je rekuperácia vhodná pre ľudí trpiacich alergiou. Veľkou výhodou je aj pohodlie a komfort pri využívaní núteného vetrania s rekuperáciou. Rekuperácia tepla takisto zabráni veľkým výkyvom teploty pri klasickom vetraní oknami.
Výber vhodného vetracieho systému
Ak si majitelia domov chcú kúpiť centrálny mechanický vetrací systém, mali by si vopred dôkladne zistiť a ujasniť požiadavky. Prvá otázka týkajúca sa centrálneho mechanického vetracieho systému by sa mala týkať vlastných požiadaviek. To totiž slúži ako základ pre následnú investíciu. Na presnejší výpočet dopytu je potrebné zohľadniť počet miestností a ich obyvateľov, ako aj spôsob ich využívania. Bez ohľadu na oblasť použitia by preto majitelia domov mali plánovanie a realizáciu mechanického vetracieho systému vždy prenechať dodávateľovi. Ten totiž dokáže presne odhadnúť, aký veľký musí byť vetrací systém, aby fungoval čo najefektívnejšie.
Vetranie v nových a starých budovách
V nemodernizovaných existujúcich budovách sa čerstvý vzduch dostáva do domu pasívne cez netesnú obálku budovy, dverné štrbiny a okenné medzery. Použitie vetracieho systému v takýchto budovách je napriek tomu dobrý nápad, pretože riziko vzniku plesní je stále veľmi vysoké. V nemodernizovaných starších budovách však centrálne vetranie prichádza do úvahy len zriedkavo. Vyžaduje si totiž veľké plánovacie úsilie, ktoré sa väčšinou oplatí vynaložiť len v rámci výstavby alebo modernizácie. V zásade je dôležité poznamenať: V starších budovách je použitie centrálneho vetracieho systému možné, ale jeho inštalácia bude náročnejšia. Vyžaduje si totiž zásahy do konštrukcie budovy.
V nových budovách sa často používa centrálny vetrací systém. Inštaluje sa v počiatočnom štádiu v nedokončenej budove. Po dokončení budovy už nie je viditeľný. Centrálny vetrací systém v novostavbe by sa preto mal vždy plánovať vopred. V ňom sa vetrací systém používa na zabezpečenie minimálnej výmeny vzduchu z hľadiska zdravia a na ochranu budovy. Väčšina majiteľov budov sa vo fáze výstavby rozhodne pre centrálne vetranie. Je to zvyčajne rozumné, ale nie vždy nevyhnutné.
V existujúcej stavbe je často náročné dať namontovať centrálne vetranie obytných priestorov. Preto sa v tomto prípade viac hodí jednoduchý decentrálny variant. V prípade novostavby alebo sanácie jadra sa v každom prípade odporúča centrálne vetranie obytných priestorov. Tak ušetríte najviac nákladov na vykurovanie. Okrem toho si môžete užívať komfort automatického vetrania v celom dome a výmena vzduchu je optimálne prispôsobená všetkým miestnostiam.
Kritériá výberu decentrálneho vetracieho systému
Pri výbere decentrálneho vetracieho systému by ste mali dbať na to, aby systém zaručoval dostatočnú rýchlosť výmeny vzduchu pre danú miestnosť. V závislosti od používania sa potrebná výmena vzduchu môže odlišovať. Preto by malo necentrálne vetranie poskytovať rôzne stupne výkonu. Skontrolujte prevádzkový rozsah a či systém má elektrický predhrievací register na ochranu tepelného výmenníka pred premrznutím.
Keďže vetracia jednotka obsahuje ventilátor, tvorbe hluku sa nedá zabrániť. Porovnajte si spotrebu prúdu vetracej jednotky. Ak vetranie zabudujete v kuchyni, digestor by mal bežať v cirkulačnej prevádzke. Ak je vetranie v obývačke spolu s krbovými kachľami, optimálne sú kachle nezávislé od ovzdušia v miestnosti. Ak sú krbové kachle závislé od ovzdušia v miestnosti, je potrebný snímač podtlaku, ktorý v prípade podtlaku vetranie vypne. Hodí sa vnútorné obloženie decentrálnej vetracej jednotky do vášho obytného dizajnu?
Pokročilé technológie a hybridné systémy
Systém riadeného vetrania a vykurovací systém v budove sú dva samostatné systémy, ktoré pracujú nezávisle od seba. V niektorých prípadoch je však možné prevádzkovať systém riadeného vetrania aj v kombinácii s vykurovacím systémom s tepelným čerpadlom ako hybridný systém.
Tieto predkonfigurované kombinované zariadenia pozostávajúce zo systému riadeného vetrania s rekuperáciou tepla a integrovaného tepelného čerpadla využívajú teplý odpadový vzduch z budovy aj na vykurovanie a prípravu teplej vody. Na vykurovanie pomocou odvádzaného vzduchu zo systému riadeného vetrania sa teplo zo znehodnoteného vzduchu odovzdáva do vykurovacieho systému prostredníctvom výmenníka tepla tepelného čerpadla pri jeho odsávaní. Synergický efekt umožňuje dimenzovať tepelné čerpadlo na menšie rozmery, pretože sa tým znižuje potreba tepla v budove.
Hoci je výhoda účinnosti tejto kombinácie v praxi pomerne malá, riadené vetranie domácností s tepelným čerpadlom má zmysel vo veľmi dobre izolovaných novostavbách s nízkymi nárokmi na vykurovanie.
Vysvetlenie vetrania s rekuperáciou tepla
Inteligentné ovládanie a integrácia
Všetky centrálne vetracie jednotky možno ovládať prostredníctvom aplikácií. Vyžaduje si to integráciu riadiaceho systému s príslušným generátorom tepla a pripojenie cez príslušnú jednotku. Vetrací systém a generátor tepla tak tvoria centrálnu jednotku služieb budovy, a to vizuálne aj technicky.
Ventilátor má integrované senzory, ktoré podľa potreby regulujú otáčky ventilátora. Ideálnu dávku vetrania určujú faktory, ako je typ a intenzita používania miestnosti a aktuálne ročné obdobie. Optimálne riešenie ponúkajú inteligentné vetracie systémy, s ktorými príjemná vnútorná klíma, vynikajúca kvalita vzduchu a udržateľná energetická účinnosť nie sú "buď-alebo". Skryté v okne spĺňajú systémy najvyššie požiadavky na dizajn.
Vetracie systémy v rôznych prostrediach
Pri návrhu vetrania v bytovej výstavbe sa kladie hlavný dôraz na ochranu proti vlhkosti - kľúčové slovo prevencia plesní. Na dostatočný prívod vzduchu sú vhodné difúzory čerstvého vzduchu integrované do okna.
V kancelárskych a komerčných budovách s intenzívnym využívaním je najdôležitejším cieľom vetrania zníženie koncentrácie CO₂ a VOC vo vnútornom vzduchu. V školách a škôlkach trávi veľa ľudí dlhý čas v interiéri. Dostatočné vetranie na odstránenie aerosólov a zníženie koncentrácie CO₂ je preto nevyhnutné pre bezpečné a zdravé ovzdušie. Pri vetraní lekárskych ordinácií, izieb pre pacientov a čakární sa kladie dôraz na hygienu vzduchu a zníženie emisií CO₂. Obidve možnosti sa dajú realizovať pomocou hybridnej koncepcie mechanického a prirodzeného vetrania.
Vetranie v komerčných priestoroch
Budovy, ktoré dávajú svoje priestory do prenájmu na komerčné využitie, sú vo všeobecnosti vetrané dostatočne. Vetranie je spravidla nastavené podľa podlahovej plochy a počtu prítomných osôb. Vstupné dvere a okná zostávajú zatvorené, aby mohli pracovníci v kancelárii pracovať pohodlne a zákazníci v obchodoch zas tráviť čas v absolútnom pohodlí. Niektoré veľké budovy nemajú okná vôbec, alebo majú také, ktoré nemožno otvoriť. V takýchto prípadoch sú nainštalované vetracie systémy, ktoré zabraňujú hromadeniu zatuchnutého vzduchu v budove. V závislosti od budovy, v ktorej sa vaša kancelária alebo predajňa nachádza, môžu byť ventilačné systémy prevádzkované nájomcami budovy jednotlivo alebo centrálne správcovskou spoločnosťou.
Pri vetraní kancelárie alebo predajne je najlepšie najskôr skontrolovať, aký typ vetracieho zariadenia je nainštalovaný a vedieť, ako ho správne použiť na vetranie vnútorného priestoru. V závislosti od faktorov, ako sú časť dňa, počet zhromaždených osôb, zmena v kancelárskych priečkach a čistota filtrov, sa však môže vyskytnúť nedostatočná ventilácia a nepohodlie. Pomocou jednej z tu uvedených metód môžete vytvoriť prúdenie vzduchu a efektívne vetrať vnútorný priestor tak, aby zodpovedal pracovnému prostrediu a dizajnu budovy.
