Vetranie výťahovej šachty je nevyhnutným prvkom pre zabezpečenie bezpečnej a komfortnej prevádzky výťahov, ako aj pre celkovú kvalitu vnútorného prostredia budovy. Podľa stavebných zákonov je v šachtách výťahov potrebné zabezpečiť minimálny tlak vzduchu, ktorý v prípade požiaru pomáha odvádzať dym. V špecializovaných výťahoch pre hasičské účely sú požiadavky na tlak vyššie.
Inštalácia ventilačných zariadení pre výťahové šachty sa zvyčajne realizuje počas výstavby budovy, no možnosť dodatočného zavedenia protidymového vetrania existuje aj v už skolaudovaných výškových budovách. Napriek tomu, že v mnohých starších budovách nie je vetranie výťahových šácht pôvodne projektované, jeho dodatočná inštalácia je možná aj v obývaných objektoch.
Význam vetrania výťahovej šachty
Výťahová šachta plní kľúčovú úlohu pri prepojení podlaží a preprave osôb a tovaru. Pri návrhu výťahových šácht je okrem efektivity a komfortu dôležité brať do úvahy aj bezpečnosť, úsporu energie a estetiku. Šachta je vertikálny priestor určený výhradne pre pohyb výťahov, ktorý obsahuje vodiace lišty pre kabínu a protizávažie, ako aj bezpečnostné prvky ako regulátory rýchlosti, brzdy a tlmiče.
Pri návrhu šachty je potrebné zohľadniť hmotnostný limit výťahu, jeho rýchlosť a konštrukciu budovy. Steny šachty musia byť pevné a uzatvorené, s výnimkou dverí, a mali by byť čo najrovnejšie. Výška šachty závisí od výšky podlaží, pričom bežná výška na podlažie je približne 3200 mm. Výška samotnej výťahovej kabíny sa pohybuje v rozmedzí 2400-3000 mm, pričom najvyššie poschodie si vyžaduje viac ako 3000 mm a spodné viac ako 1000 mm.
Steny šachty sa najčastejšie vyrábajú z betónu alebo ocele. Okrem nich sú súčasťou výťahového systému aj káble, osvetlenie a bezpečnostné zariadenia.
Typy materiálov pre výťahové šachty
- Hliníkové zliatiny: Tieto šachty sú dostupné v rôznych farbách, pôsobia elegantne a umožňujú ľahké začlenenie skla, čím efektívne využívajú priestor. Sú vhodné pre panoramatické výťahy.
- Oceľové šachty: Používajú sa pozinkované rúry, ktoré šetria priestor a čas. Akustické vlastnosti nie sú také dobré ako pri tehlovo-betónových konštrukciách, ale je možné pridať dodatočnú izoláciu.
- Tehlovo-betónové šachty: Poskytujú vysokú stabilitu a vynikajúcu zvukovú izoláciu, čo z nich robí bežnú voľbu.
- Špeciálne šachty: Kombinácie materiálov ako oceľ s tvrdeným sklom (pre estetiku a výhľad) alebo oceľ s ALC (ľahkosť, pevnosť, tepelná a zvuková izolácia).
Vplyv krajinných výťahov na vetranie

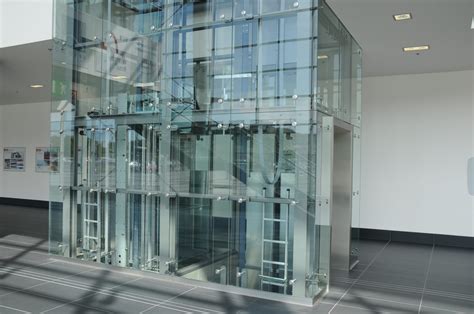

Krajinné, resp. panoramatické výťahy, ktoré sú často dizajnovým prvkom budovy, môžu významne ovplyvniť systémy vetrania. Pohyb kabíny výťahu vytvára efekt podobný piestu, ktorý môže spôsobiť nasávanie alebo vytláčanie vzduchu zo šachty. Tento pohyb vzduchu môže byť v dobre navrhnutej budove využitý na zlepšenie vetrania priľahlých priestorov, najmä ak je šachta prepojená s átriom alebo iným otvoreným priestorom.
Transparentnosť panoramatických výťahov, často vďaka veľkým skleneným panelom, môže podporiť prirodzené vetranie. V budovách s dôrazom na prirodzené vetranie môže panoramatický výťah slúžiť ako vizuálne a fyzické spojenie s exteriérom, čím podporuje otváranie okien v priľahlých priestoroch. Strategické umiestnenie výťahu môže tiež prispieť k vytvoreniu prievanových trás.
V budovách átriového typu môžu panoramatické výťahy zlepšiť celkové vetranie átria, ktoré často funguje ako centrálne ventilačné jadro. Pohyb výťahu môže pomôcť rozptýliť stagnujúce vzduchové vrecká a prispieť k odstráneniu tepla a škodlivín. Tým sa podporuje cirkulácia vzduchu a vytvára sa príjemnejšie a zdravšie vnútorné prostredie.
Potenciálne negatívne vplyvy panoramatických výťahov na vetranie
Napriek pozitívnym aspektom existujú aj potenciálne negatívne vplyvy:
- Únik vzduchu: Neustály pohyb kabíny a prítomnosť otvorov pre dvere a káble môžu spôsobiť únik vzduchu z výťahovej šachty, čo narúša tlakovú rovnováhu v budove a ovplyvňuje výkon ventilačného systému.
- Prenos kontaminantov: Výťahová šachta môže slúžiť ako kanál na prenos dymu, prachu alebo iných znečisťujúcich látok medzi poschodiami, najmä v prípade požiaru alebo iného zdroja znečistenia.
- Tepelné zisky: Veľké sklenené plochy môžu počas slnečných dní absorbovať slnečné žiarenie, čím sa zvyšuje teplota vo výťahovej šachte a priľahlých priestoroch. Tento tepelný zisk predstavuje dodatočný tlak na ventilačný systém.
Technické riešenia pre vetranie výťahových šácht
Na riešenie problémov spojených s vetraním výťahových šácht sa používajú rôzne technické opatrenia:
- Tesnenie: Použitie kvalitných tesniacich materiálov okolo dverí výťahu, káblových priechodiek a iných otvorov zabraňuje úniku vzduchu.
- Izolácia: Izolácia výťahovej šachty pomáha znižovať prenos tepla a udržiavať stabilnú teplotu.
- Integrované vetranie: Inžinierske tímy spolupracujú s projektantmi budov na integrácii ventilačných klapiek a ventilátorov priamo do návrhu výťahovej šachty na riadenie pohybu vzduchu a zabránenie šíreniu nečistôt.
- Filtrácia vzduchu: Voliteľné systémy filtrácie vzduchu dokážu odstrániť prach, dym a iné znečisťujúce látky zo vzduchu predtým, ako sa dostanú do cirkulácie v budove.
Konštrukčné a materiálové aspekty
Výťahové šachty sú kľúčovým konštrukčným prvkom. Prefabrikované betónové prvky vyrobené v kontrolovaných podmienkach zaručujú vysokú kvalitu spracovania a rozmerovú presnosť.
Normy a predpisy
Návrh a výroba výťahových šácht sa riadia normami ako STN EN 81-20, ktorá definuje bezpečnostné predpisy pre konštrukciu a montáž výťahov. Tieto normy zahŕňajú požiadavky na požiarne odolnosti (napr. EI 120 pre výškové budovy), zvukovú izoláciu (Rw ≥ 52 dB pre hrúbku steny 150 mm) a dynamické zaťaženie.
Materiály a ich vlastnosti
- Betón: Minimálna trieda C35/45, s hrúbkou steny 15-20 cm pre tuhosť a zvukovú izoláciu.
- Výstuž: Oceľ triedy A-IIIN.
- Panoramatické šachty: Železobetónová konštrukcia v kombinácii so štrukturálnym zasklením.
Prefabrikované systémy
Prefabrikované systémy výťahových šácht ponúkajú rýchlu montáž (10-krát rýchlejšie ako monolitické konštrukcie), presné rozmery a potenciálne nižšie náklady (o 30-40 % menej ako monolitické šachty vďaka úspore práce).
Výhody prefabrikovaných šácht
- Rýchlosť výstavby.
- Vysoká presnosť rozmerov (±5 mm).
- Modularita a prispôsobivosť.
- Integrácia vetracích systémov.
- Dlhá životnosť (viac ako 100 rokov).
- Nižšie náklady na údržbu.
Použitie v rôznych typoch budov
Výťahové šachty sú univerzálne použiteľné a prispôsobujú sa špecifickým potrebám:
- Bytové domy: Štandardné osobné výťahy (nosnosť 450-630 kg).
- Výškové budovy: Vyžadujú požiarne výťahy s triedou požiarnej odolnosti EI 120.
- Kancelárske budovy: Mechanické vetranie pre tepelnú pohodu, skupinové šachty pre viacero výťahov.
- Nákupné centrá: Panoramatické výťahy, vystužená konštrukcia pre vysoké zaťaženie.
- Nemocnice: Lôžkové výťahy, šachty pre čisté priestory s pretlakovým systémom.
- Hotely: Šachty pre služobné a kyvadlové výťahy s vysokou zvukovou izoláciou.
- Výrobné haly: Nákladné výťahy so zosilnenou konštrukciou.
- Parkoviská: Často odkryté šachty so zosilneným vetraním.
- Modernizované mestské domy: Prefabrikované šachty so zníženou hrúbkou steny.
- Školy a univerzity: Výťahy pre pohyb zdravotne postihnutých študentov.
Požiarna bezpečnosť a vetranie
Zabezpečenie včasnej a bezpečnej evakuácie z horiaceho objektu a prístup hasičských jednotiek je riešené v požiarne bezpečnostnom riešení stavby. Únikové cesty musia umožniť bezpečnú evakuáciu osôb a prístup hasičov.
Typy vetrania pre únikové cesty
- Prirodzené vetranie: Využíva komínový efekt, ale jeho účinok je premenlivý a menej spoľahlivý.
- Nútené vetranie: Zabezpečuje prívod vzduchu ventilátorom, pričom odvod vzduchu je riadený netesnosťami. Vzniká mierny pretlak.
- Pretlakové vetranie: Zabezpečuje požadovaný pretlak (Pa) v priestore únikovej cesty, aby sa zabránilo prieniku splodín horenia a dymu. Je zložitejšie na návrh a výpočet.
Prirodzené odvetranie typu A (napr. požiarne klapky) a nútené požiarne odvetranie typu A (s pridanými ventilátormi) sú systémy, ktoré sa používajú na zabezpečenie bezpečnosti.
Ceny a ekonomické aspekty
Ceny výťahových šácht sa líšia v závislosti od viacerých faktorov:
- Výška konštrukcie a rozmery prierezu.
- Trieda požiarnej odolnosti a povrchová úprava.
- Typ výťahu (osobný, nákladný, panoramatický).
- Materiál (prefabrikovaný betón, oceľ, sklo).
- Náklady na návrh, výrobu, dopravu a montáž.
Prefabrikované šachty sú zvyčajne o 35-45 % lacnejšie ako monolitické konštrukcie. Oceľové šachty sú o 20 % lacnejšie, ale majú horšiu akustiku. Panoramatické šachty sú drahšie kvôli systému zasklenia.
Predpokladá sa, že v roku 2024 a 2025 bude dopyt po prefabrikovaných výťahových šachtách rásť, pričom ceny sa budú mierne zvyšovať v dôsledku nákladov na energiu a dopravu, ale aj vplyvom nových akustických noriem.
