Vetranie je nevyhnutné na zabezpečenie optimálnej vnútornej klímy a na odstraňovanie škodlivých látok z obytných a pracovných priestorov. Správne navrhnuté a fungujúce vetracie systémy sú kľúčové pre zdravie a komfort obyvateľov. Dizajn vetracích systémov si vyžaduje odborné znalosti, pretože práca so vzduchom, hoci sa zdá byť jednoduchá, je v skutočnosti veľmi komplexná a „rozmarná“. Na rozdiel od iných technických systémov budovy, kde zvýšenie objemu budovy znamená len kvantitatívne navýšenie práce, pri vetraní na ploche napríklad 1000 m² vznikajú kvalitatívne nové problémy.
Je dôležité od samého začiatku analyzovať, kde je možné využiť prirodzené prúdenie vzduchu a kde je potrebné mu aktívne pomôcť. Pri návrhu treba zohľadniť aj umiestnenie vetracích prvkov. Situácia sa líši v závislosti od toho, či ide o jednopodlažnú alebo viacpodlažnú budovu. Presné zohľadnenie všetkých možných prípadov pri projektoch ventilačných systémov nie je realistické, preto je dôležité zamerať sa na všeobecné princípy.
Dôležité upozornenie: Ventilačné systémy skladových komplexov a továrňových dielní sa riadia inými predpismi ako systémy pre obytné priestory. Je zakázané zamieňať tieto nariadenia. V projektoch sa nesmú použiť materiály a konštrukcie, ktoré nie sú povolené pre daný typ budovy alebo priestoru. Všetky materiály a komponenty vyžadujúce certifikáciu musia byť v projektoch uvedené spolu s informáciami z certifikátov.
Minimálny prívod vzduchu na osobu v miestnostiach s prirodzeným prúdením by mal byť od 30 kubických metrov. Je samozrejme dôležité zabezpečiť, aby konštrukčné materiály spĺňali príslušné normy. V niektorých prípadoch je potrebné schválenie dozornými orgánmi, hoci táto potreba nie je vždy aktuálna. Schválenie sa môže obísť, ak ide o rekonštrukciu existujúcej ventilácie bez zásadných zmien jej parametrov.
Koordinácia projektovej dokumentácie pre výstavbu alebo opravy sa zvyčajne vykonáva v jednom balíku. Projekt predložený na schválenie musí mať presne definovanú štruktúru a obsahovať špecifické bloky, vrátane výpočtov tepelných strát cez obvodové konštrukcie a aerodynamických parametrov ventilačného systému. Projektové materiály môžu vypracúvať iba subjekty oprávnené podľa zákona, čím sa zabezpečuje vzájomné monitorovanie efektivity práce.

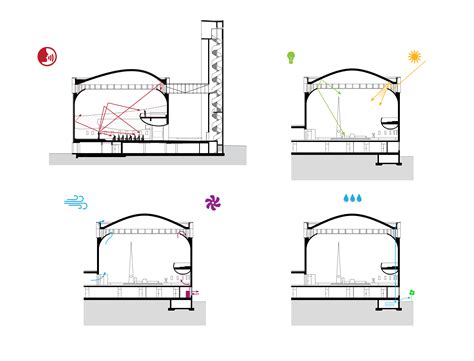

Základné typy vetracích systémov
Predpisy jasne rozlišujú medzi prirodzeným a núteným vetraním. Bez ohľadu na použitý typ je nevyhnutné sledovať aj najmenšie odchýlky od normalizovaných ukazovateľov.
Prirodzené vetranie
Podľa úradných požiadaviek by sa mechanická ventilácia mala inštalovať iba tam, kde prirodzené vetranie nie je schopné zabezpečiť požadované podmienky. Prirodzený typ ventilácie je jednoduchý a často preferovaný, pretože nevyžaduje špeciálne vybavenie a funguje aj pri výpadku elektrickej energie. Jeho princíp činnosti spočíva v rozdieloch hustoty vzduchu a tlaku. Kľúčovým faktorom pri výpočte prirodzeného vetrania je rozdiel v hustote vonkajšieho a vnútorného vzduchu. Výmena vzduchu by mala zodpovedať podmienkam v konkrétnej miestnosti. Zatiaľ čo v obytných domoch alebo šatniach stačí výmena 2-3-krát za hodinu, v prevádzkach s vyšším rizikom znečistenia (napr. lakovne, chemické závody) môže byť potrebná 5-6-násobne vyššia výmena.
Výhody prirodzeného vetrania:
- Nízke obstarávacie náklady.
- Jednoduchá inštalácia a údržba.
- Nezávislosť od elektrickej energie.
- Tichá prevádzka.
Nevýhody prirodzeného vetrania:
- Nekontrolovaná výmena vzduchu, závislá od poveternostných podmienok (teplota, vietor).
- Možnosť prievanu v zimnom období.
- Zvýšené tepelné straty v zime.
- Nedostatočná účinnosť v tesných budovách.
- Nemožnosť filtrácie privádzaného vzduchu.
Nútené (mechanické) vetranie
Špeciálne ventilátory pomáhajú udržiavať normálnu teplotu a vlhkosť, ak to prirodzené procesy neumožňujú. Ak tieto požiadavky nie sú splnené, projekt nebude schválený. Systémy mechanického vetrania, ak sú správne navrhnuté a komponenty sú profesionálne vybrané, minimalizujú riziko poruchy. Ponúkajú široké možnosti nastavenia a pozitívne vplývajú na mikroklímu v miestnosti.
Pri výbere typu vetrania je potrebné analyzovať:
- Dispozíciu miestnosti.
- Počet používateľov.
- Potenciálne riziko škodlivých látok a ich množstvo.
Prívodné aj kombinované vetracie systémy často vyžadujú komplex na prípravu vzduchu, pretože vonkajší vzduch nemusí mať vždy optimálnu teplotu, vlhkosť a chemické zloženie. Ak nie sú špecifické požiadavky a cieľom je len „dobrá mikroklíma“, osvedčenou voľbou je konfigurácia prívodu a odvodu vzduchu. Tento systém eliminuje poklesy tlaku medzi exteriérom a interiérom, ako aj medzi jednotlivými časťami budovy.
Výhody núteného vetrania:
- Kontrolovaná a regulovaná výmena vzduchu.
- Možnosť filtrácie privádzaného vzduchu.
- Možnosť ohrevu alebo chladenia privádzaného vzduchu.
- Nezávislosť od poveternostných podmienok.
- Vyššia účinnosť v tesných budovách.
Nevýhody núteného vetrania:
- Vyššie obstarávacie náklady.
- Potreba elektrickej energie.
- Možnosť hlučnosti.
- Vyžaduje pravidelnú údržbu (filtre, ventilátory).
Kombinované vetranie
Tento typ systému kombinuje prvky prirodzeného aj núteného vetrania, čím umožňuje optimálne využitie oboch princípov. Napríklad, prirodzený prívod vzduchu môže byť doplnený núteným odvodom pomocou ventilátorov, alebo naopak.
Princípy činnosti a návrh systémov
Pri návrhu vetracích systémov je dôležité zohľadniť:
Všeobecné a miestne vetranie
Všeobecné vetranie (alebo všeobecná výmena) je navrhnuté tak, aby dodávalo vzduch celej budove. Miestne vetranie je určené na prívod vzduchu do konkrétnych zón alebo pracovísk. Je prísne zakázané viesť všeobecné vetranie cez viacero požiarne úsekov; každý úsek musí mať vlastné riešenie.
Výpočet a návrh
Normy zabezpečujú výber výkonu a hlavných charakteristík všetkých komponentov s prihliadnutím na frekvenciu výmeny vzduchu a tepelné straty. Pri výpočte prirodzeného vetrania je potrebné zohľadniť aj „prirodzené nasávanie“ cez netesnosti stien. Pri analýze parametrov sa odporúča spoľahnúť na informácie od výrobcov zariadení.
Okrem starostlivého výpočtu parametrov ventilačného systému je dôležitý aj výber jeho typu. Tieto parametre sa volia podľa veľkosti, účelu, umiestnenia a obsadenosti priestorov.
Pri návrhu sa konštruktéri delia systém na časti, čo pomáha zabezpečiť maximálnu funkčnosť a bezpečnosť. Vytvárajú sa schémy s ohľadom na potenciálne nebezpečné situácie. Následne sa pristupuje k výberu technických prostriedkov, ktorých charakteristiky sa analyzujú s ohľadom na technickú úlohu a špecifiká objektu.
Vetranie nie je len o dodávaní určitého množstva vzduchu, ale o jeho dodávaní priamo tam, kde je to potrebné. Každá miestnosť, kde sa zdržiavajú ľudia, potrebuje prúd čerstvého vzduchu. V budovách s verejným alebo administratívnym využitím môže byť časť vzduchu smerovaná do susedných miestností a chodieb. V priestoroch so zvýšenou koncentráciou vlhkosti alebo uvoľňovaním tepla je potrebné vetrať na uzavretých prvkoch kvôli kondenzácii vody. Je neprijateľné presúvať vzdušné masy z oblastí so zvýšeným znečistením do miest s čistejšou atmosférou.
Výkonnosť systému sa vypočítava na základe údajov o výške a rozlohe priestorov, ich využití a pracovnej záťaži. Pri výbere prietoku vzduchu nie je možné odchýliť sa od hodnôt predpísaných normami (napr. SNiP). V prípade potreby sa môžu vykonať úpravy týkajúce sa charakteristík vykurovania a počtu prítomných osôb. Pre väčšinu bytov sa pohybuje prietok vzduchu od 100 do 500 m³ za hodinu, pre väčšie byty alebo rodinné domy to môže byť 1-2 tisíc m³.
Vetranie v moderných budovách a jeho legislatívne požiadavky
Požiadavky na energetickú náročnosť obytných budov sa v posledných rokoch výrazne zvýšili. Budovy sú čoraz tesnejšie, čo však znamená, že vnútorné znečistenia (škodlivé látky, pachy, vlhkosť) sa nemôžu samovoľne regulovať. Z toho vyplýva potreba inštalácie špecializovaných zariadení na vetranie obytných priestorov, ktoré zabraňujú tvorbe nepríjemného vzduchu a plesní.
V starších domoch neboli takéto zariadenia bežné. V súčasnosti je však nevyhnutné zabrániť nekontrolovanej cirkulácii vzduchu, najmä vzhľadom na vysoké energetické straty spojené s vetraním studeným vonkajším vzduchom. Problémom je, že pri absencii riadeného vetrania sa škodlivé látky, pachy a vlhkosť z nábytku, kuchýň a kúpeľní neodvádzajú a zostávajú v miestnostiach, čím sa znižuje kvalita vzduchu.
Legislatívne požiadavky:
- Norma DIN 1946, časť 6, stanovuje, že pri každej novostavbe obytnej budovy sa musí vypracovať koncept vetrania.
- Úlohou konceptu vetrania je zabezpečiť dostatočný prívod čerstvého vzduchu do moderných a energeticky úsporných domov.
- Vetranie obytných priestorov zabezpečuje dodávku čerstvého vzduchu do všetkých miestností.
Pri tomto systéme sa čerstvý vzduch privádza do obytných miestností (obývačky, spálne), zatiaľ čo odpadový vzduch sa odvádza z neobytných miestností (chodby, kúpeľne, toalety). Podstatnou funkciou zariadení na vetranie obytných priestorov je možnosť využiť teplo z odpadového vzduchu na predhriatie studeného vonkajšieho vzduchu. Vonkajší vzduch s teplotou napríklad -14 °C sa môže predhriať na viac ako +10 °C.
Vysvetlenie vetrania s rekuperáciou tepla – princípy návrhu

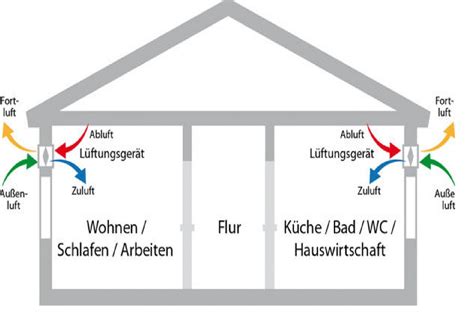

Decentrálne vetranie
Charakteristickým znakom decentrálneho vetrania je možnosť vetrať jednotlivé miestnosti alebo byty nezávisle od seba. Vetracie jednotky sa inštalujú priamo do vonkajšej steny bytu. Tieto jednotky, vybavené zariadením na spätné získavanie tepla, sa striedavo prepínajú medzi prevádzkou prívodu a odvodu vzduchu.
- Výhody:
- Nezávislé vetranie každej miestnosti.
- Jednoduchá inštalácia, vhodná aj pri rekonštrukciách.
- Možnosť individuálneho nastavenia.
- Nevýhody:
- Často nižší výkon v porovnaní s centrálnymi systémami.
- Potenciálna hlučnosť.
- Nutnosť inštalácie viacerých jednotiek v byte.
Centrálne vetranie
Pri centrálnom vetraní sa prívodný aj odpadový vzduch vedie cez jednu centrálnu jednotku, zvyčajne umiestnenú v technickej miestnosti. Táto jednotka je prepojená s jednotlivými miestnosťami pomocou rozvetvenej siete potrubí.
- Výhody:
- Vysoký výkon a účinnosť.
- Možnosť komplexnej úpravy vzduchu (filtrácia, ohrev, chladenie, zvlhčovanie/odvlhčovanie).
- Možnosť efektívneho spätného získavania tepla.
- Tichšia prevádzka v obytných priestoroch (jednotka je umiestnená mimo nich).
- Nevýhody:
- Vyššie obstarávacie a inštalačné náklady.
- Potreba priestoru pre centrálnu jednotku a potrubné rozvody.
- Náročnejšia údržba a čistenie potrubí.
- Nutnosť koordinácie pri inštalácii.
V súvislosti s rastúcimi požiadavkami na energetickú účinnosť a sprísňujúcimi sa normami sa centrálne systémy vetrania s rekuperáciou tepla stávajú stále populárnejšími. Tieto systémy umožňujú efektívne využívať teplo z odpadového vzduchu na ohrev privádzaného čerstvého vzduchu, čím sa výrazne znižujú energetické straty.
Špecifické aspekty vetrania v obytných budovách
V minulosti boli okná hlavným zdrojom vetrania, pričom netesnosti v rámoch zabezpečovali dostatočnú výmenu vzduchu. V kombinácii s lokálnymi telesami a komínmi vytvárali funkčnú vetraciu sústavu. V zimnom období sa vzduch odvádzal komínom a trvalý odťah zabezpečoval podtlakové vetranie.
Radikálna zmena nastala s presadzovaním ústredných teplovodných systémov. Vznikla potreba eliminovať sálavú tepelnú zložku a došlo k prekurovaniu vzduchu, čo viedlo k nižšej relatívnej vlhkosti. Rastúce ceny energií viedli k utesňovaniu okien a zatepľovaniu konštrukcií, čo však prinieslo problémy s plesňami, vlhkosťou a škodlivými látkami (radón, formaldehyd, styrén).
Riešenia pre tesné budovy
- Štrbinové vetranie (mikroventilácia): Umožňuje čiastočné vetranie, ale má nevýhody ako vniknutie prachu, prievan a znížená zvuková izolácia.
- Okenné štrbiny s klapkou: Regulujú prívod vzduchu na základe vlhkosti, ale sú porovnateľné s mikroventiláciou.
- Odstránenie časti tesnenia okna: Nové okná sú potom menej tesné, ale bez možnosti regulácie.
- Okna s predohrevom privádzaného vzduchu: Systém kanálov okolo okenného krídla čiastočne predhreje privádzaný vzduch, ale neprináša významné úspory energie.
- Stenové štrbiny s tlmičmi a filtrami: Často spôsobujú diskomfort v podobe prúdenia studeného vzduchu, ktorý nie je možné dostatočne dohriať.
V súčasnosti sa čoraz častejšie stretávame s nútenými vetracími sústavami bytových objektov s rekuperáciou tepla, ktoré zabezpečujú kontrolovaný prívod čerstvého vzduchu a zároveň minimalizujú tepelné straty.
Centrálny vetrací systém s rekuperáciou odpadového tepla
Tento systém sa realizuje pomocou centrálnej vzduchotechnickej jednotky (VZT) s rekuperačným výmenníkom, ktorá zabezpečuje odvod aj prívod vzduchu. Vzduch sa rozvádza potrubím do jednotlivých bytov a odvádza sa zo sociálnych zariadení. Systém je rovnotlakový, čo znamená, že množstvo privádzaného a odvádzaného vzduchu je rovnaké.
- Výhody:
- Výrazné získavanie tepla z odpadového vzduchu (bežne okolo 60 %).
- Zlepšenie kvality bývania.
- Možnosť filtrácie privádzaného vzduchu.
- Nevýhody:
- Vetranie prebieha bez ohľadu na individuálne požiadavky bytov.
- Obmedzená možnosť regulácie a ovplyvnenia relatívnej vlhkosti.
- Komplikovanejšie rozúčtovanie nákladov na teplo.
- Systém nie je schopný reagovať na nárazové zvýšenie potreby vetrania (napr. pri varení alebo používaní WC).
Riešenia pre kuchyne: Pri varení je dôležité zabezpečiť odvod vzduchu cez digestor. Ak základné nastavenie systému odvádza len malé množstvo vzduchu, odporúča sa použiť cirkulačný digestor, ktorý slúži ako lapač tukov.
Decentrálny vetrací systém (pre rodinné domy)
V rodinných domoch sa inštalujú malé vetracie jednotky s rekuperačnými výmenníkmi, ktoré dosahujú účinnosť rekuperácie okolo 90 %. Vzduch sa privádza do obytných miestností a odvádza z WC, kúpeľní a kuchýň. V kuchyni sa používa cirkulačný digestor.
- Výhody:
- Možnosť regulácie výkonu ventilátorov (aj s EC motormi).
- Možnosť využitia senzorov kvality vzduchu pre optimálne riadenie.
- Flexibilita pri návrhu dispozície.
- Nevýhody:
- Možné problémy s dimenzovaním prívodu vzduchu pri komplikovanej dispozícii.
- Môže dôjsť k nerovnomernému rozdeleniu vlhkosti a teploty v miestnostiach.
Rovnotlakové vetranie s rekuperáciou pre každú miestnosť: Na zníženie nákladov existujú samostatné malé vetracie jednotky pre každú miestnosť. Tie sa osádzajú do obvodovej steny a zabezpečujú prívod aj odvod vzduchu. Nevýhodou je, že neriešia odvetranie vlhkých priestorov a pre celý byt je potrebných viacero jednotiek.
Zariadenia na vetranie a ich integrácia s vykurovacími systémami
Vzduchotechnika a vykurovanie objektov sú úzko prepojené. V minulosti sa používalo ústredné vykurovanie s radiátormi, ku ktorému sa pridával systém vetrania. Moderné systémy sa snažia integrovať obe funkcie do jedného celku.
Pri prvých vzduchotechnických jednotkách sa používali ohrievače na zvýšenie teploty privádzaného vzduchu. Maximálna odporúčaná teplota ohrevu je však 50 °C, aby nedochádzalo k vysúšaniu vzduchu a rozpadu prachu. Vzduch je menej účinný nosič tepla ako voda.
Podľa Svetovej zdravotníckej organizácie trávime až 90 % času v interiéri, preto kvalita vnútorného prostredia ovplyvňuje našu pohodu, produktivitu a zdravie. Pri výbere systémov vetrania, tienenia a chladenia je dôležité zohľadniť energetickú účinnosť a prevádzkové náklady.
Indikátory kvality vzduchu
- Vlhkosť: Optimálne rozmedzie je 35-60 %.
- Koncentrácia oxidu uhličitého (CO2): V obytných priestoroch by nemala presiahnuť 1200 ppm. V nedostatočne vetraných priestoroch bežne presahuje 1700 ppm, v spálňach v noci až 2500 ppm.
Škodliviny v domácnosti
- Oxid uhličitý (CO2): Vzniká pri dýchaní.
- Vlhkosť (H2O): Tvorí sa pri sprchovaní, varení, sušení bielizne.
- Fajčenie, sviečky, krby: Uvoľňujú škodliviny.
- Formaldehyd (HCOH): Z drevotriesok, izolačných hmôt.
- Prchavé organické látky (VOC): Z nábytku, náterov, čistiacich prostriedkov.
Nedostatočné vetranie môže spôsobiť bolesti hlavy, únavu, podráždenie slizníc, alergie a zníženú imunitu. Zápach a plesne sú tiež indikátormi zlej kvality vzduchu.
Princípy vetrania
- Prirodzené vetranie: Využíva gravitáciu a rozdiel hustôt vzduchu. Najúčinnejšie je krížové prevetranie oknami. V zime je dôležité vetrať krátko, intenzívne a viackrát denne.
- Nútené podtlakové vetranie: Kombinuje prirodzený prívod s núteným odvodom vzduchu pomocou ventilátorov.
- Vetranie s rekuperáciou: Nútené vetranie s obojsmerným tokom vzduchu a spätným získavaním tepla.
Riadené prirodzené vetranie: Automatické otváranie okien pomocou servomotorov, riadené snímačmi vlhkosti, teploty a CO2, reaguje aj na zmeny počasia.
Nútené podtlakové vetranie vyžaduje dostatočný prívod vzduchu cez okná, dvere alebo mriežky. Nevýhodou je neupravený privádzaný vzduch, ktorý môže spôsobovať diskomfort.
Systém centrálneho núteného vetrania so spätným získavaním tepla (rekuperácia) dokáže zachytiť veľkú časť tepla, ktoré by sa inak stratilo bežným vetraním. Účinnosť rekuperácie pre rodinné domy dosahuje až 90 %.

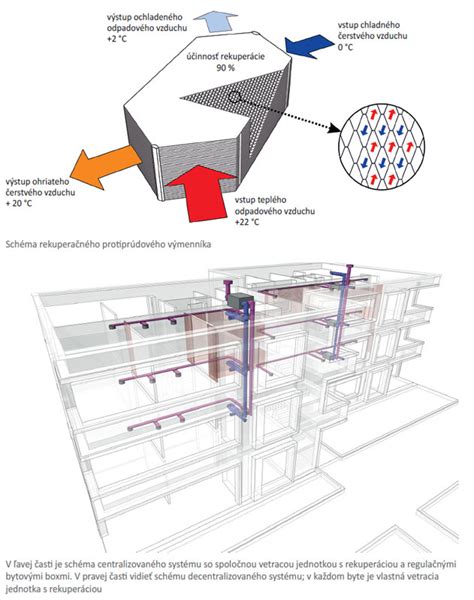

Rekuperačný výmenník
Odvádzaný teplý vzduch odovzdáva energiu (teplo alebo chlad) privádzanému studenému vzduchu cez steny výmenníka. Entalpický výmenník umožňuje aj spätné získavanie vlhkosti. Výmenník je potrebné minimálne raz ročne vyčistiť.
- Obtoková klapka: Umožňuje obísť rekuperačný výmenník, napr. pri nočnom vetraní v lete.
- Riadiaca jednotka: Zabezpečuje ovládanie režimov vetrania, môže byť prepojená so snímačmi.
- Protimrazová ochrana: Chráni výmenník pred zamrznutím.
- Predohrev/predchladenie: Výmenník tepla pred jednotkou môže stabilizovať teplotu interiéru.
Prívodné a odvodné potrubia by mali byť dôkladne izolované, aby sa predišlo kondenzácii. Montáž potrubí sa odporúča riešiť už v projekte domu.
Umiestnenie komponentov
Rekuperačná jednotka sa zvyčajne umiestňuje v technickej miestnosti, na chodbe, v kúpeľni alebo na WC. Potrubné rozvody prepájajú jednotku s miestnosťami a môžu byť vedené v podhľadoch alebo v stenách.
Koncové prvky (prívodné a odvodné mriežky) sa osádzajú do stien, stropov alebo podláh. Odporúča sa umiestniť prívodné a odvodné vyústenia s dostatočnou vzdialenosťou od seba (minimálne 1,5 m).
Filtre
Štandardnou výbavou rekuperačných jednotiek sú prívodné a odvodné filtre, ktoré zachytávajú prach, hmyz a mikročastice (PM). Filtre sa delia do skupín podľa veľkosti zachytávaných častíc.
- Hrubé filtre (ISO Coarse, ePM10): Bežné na vstupe do systému.
- Uhlíkové filtre: Odstraňujú zápachy a dym.
Filtre je potrebné kontrolovať minimálne raz za tri mesiace a v prípade potreby vymeniť.
Lokálna rekuperácia
Jednotky zabudované v ráme okna alebo v stene nad oknom ponúkajú riešenie pre priestory, kde nie je možné budovať potrubné rozvody. Ich intenzita výmeny vzduchu je však zvyčajne nízka. Lokálna rekuperácia pre jednu miestnosť je vhodná pre malé byty alebo rekonštrukcie, ale nerieši odvetranie vlhkých priestorov.
Kompaktné systémy s integrovanými tepelnými čerpadlami
Moderné systémy integrujú vetranie, ohrev vody, vykurovanie a chladenie do jedného kompaktného zariadenia. Využívajú tepelné čerpadlá na efektívnejšie využitie tepla.
Od roku 2020 je pre novostavby rodinných domov povinné dosiahnuť energetickú triedu A0. Toto je možné aj s prirodzeným vetraním, ale vyžaduje si to starostlivý návrh a kombináciu s ďalšími opatreniami. Pri návrhu vetracieho systému je nevyhnutné nechať si vypracovať projekt odborníkom, ktorý zohľadní veľkosť priestorov, počet osôb a dispozičné riešenie.
