Ventilácia a Ventilačné Kanály v Budovách: Komplexný Prehľad

Správne vykonané vetranie v súkromnom dome je kľúčom k zdravej a pohodlnej mikroklíme v obytných priestoroch a k trvanlivosti stavebných konštrukcií. Dôležitú úlohu pritom zohráva aj rozpočet. Ak pevná budova vyžaduje drahý systém, v letnom dome je to najčastejšie voliteľné. V stavebníctve sa na inštaláciu prívodných a odsávacích ventilačných systémov využíva kompletný stavebnicový systém potrubí a komponentov, určených pre vnútorné vedenie vzduchu v domácnostiach, kúpeľniach, toaletách a menších prevádzkach.

Komponenty a Materiály pre Ventilačné Systémy

Rozvody vetrania zahŕňajú rôzne typy potrubí, tvaroviek a príslušenstva, pričom sa často používajú plastové materiály vďaka ich výhodám.

Typy Potrubia

Potrubia slúžia ako nosný prvok ventilačného systému. Existujú dva hlavné typy:

• Okrúhle potrubie (Kanál): Okrúhle plastové rúry sú dostupné v rôznych priemeroch (napr. 104 mm, 130 mm, 150 mm) a dĺžkach (500 mm, 1000 mm, 2000 mm). Príkladom je Potrubie vetracie okrúhle 104x1000 mm PVC.
• Ploché potrubie (Kanál): Tento typ potrubia je ideálny pre vedenie vzduchu v priestorovo obmedzených miestach, napríklad nad sadrokartónom. Príkladom je Potrubie vetracie ploché 110x55x1500 mm.

Tvarovky a Spojky

Tieto komponenty slúžia na zmenu smeru, redukciu a vetvenie ventilačného systému:

• Kolená (90° vertikálne/horizontálne): Používajú sa na zmenu smeru v okrúhlom alebo plochom potrubí (napr. Era Koleno d100/90, Mikawi Koleno vertikálne 90°).
• Redukcie: Viacrozmerové plastové redukcie slúžia na zmenu priemeru potrubia (napr. 80 mm na 160 mm). Dostupné sú aj redukcie na spojenie okrúhleho a plochého potrubia.
• Spojky: Na priame prepojenie rúr (napr. Spojka okrúhla d 104) a trojité spojky T na vetvenie systému.
• Kondenzačné spojky: Špeciálne kruhové spojky potrubia na zachytávanie kondenzátu pri vertikálnej inštalácii (napr. Spojka kondenzačná D100).

Materiál a Príslušenstvo

Väčšina ventilačných komponentov je vyrobená z odolného PVC (polyvinylchlorid), ktorý je vhodný pre vetracie a klimatizačné systémy. Medzi príslušenstvo patrí golier a spojka s obojstrannou prírubou na rýchle a jednoduché pripevnenie potrubia na stenu.

Ponúkané ventilačné systémy sú kompletné, modulárne a ľahko inštalovateľné, čo umožňuje efektívnu a organizovanú distribúciu vzduchu vo vašich priestoroch.

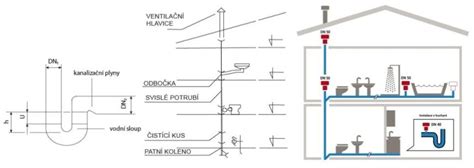

Ventilácia Kanalizačného Systému

Ventilácia kanalizačného systému je nevyhnutná na odstránenie nepríjemných pachov, ktoré sa objavujú v dôsledku odstránenia splaškov. Všetky inštalačné zariadenia musia byť vybavené sifónmi - špeciálnymi uzávermi na vodu. Sifón je samostatný prvok rúry, ktorý je ohnutý v takom uhle, že v ňom je vždy určité množstvo kvapaliny. Táto kvapalina prechádza všetkými potrubiami, ale vďaka špeciálnemu dizajnu sa zastaví v sifóne. Takáto bariéra zabraňuje vniknutiu zlých pachov do miestnosti. Princíp činnosti a sifónová schéma sú založené na určitých fyzikálnych vlastnostiach kvapalných látok.

Problémy so Sifónmi a Ich Riešenia

Jedným z hlavných problémov pri používaní sifónu je odparovanie vody z neho, čo môže nastať, ak sa potrubie dlhšiu dobu nepoužíva (približne viac ako 10 dní). Tomu sa dá vyhnúť zakrytím odtokového otvoru špeciálnou zátkou. Sifón môže byť prázdny, aj keď sa používa nepretržite, ak je nesprávne zostavený alebo umiestnený. Takéto chyby vedú k plneniu rúrok a vzhľadu vody. Budú sa pohybovať nadol v systéme, pričom budú tvoriť vákuum v hornej časti zariadenia. V dôsledku riedenia dochádza k nasávaniu kvapaliny z uzáverov sifónu.

Vetranie kanalizačného potrubia je ťažké si predstaviť bez prvkov, ako je vetracie potrubie a usmerňovač. Tieto komponenty pomáhajú regulovať tlakové rázy, keď odpadová voda prúdi ventilačným systémom. Umožňujú dokonca aj 100% prekrytie celej rúrky, aby sa zabránilo riedeniu. Parametre rúrok musia byť buď identické, alebo mierne vyššie ako parametre stúpačiek. Mali by byť umiestnené tak, aby sa zvýšili o 0,5 - 1 m nad strechou budovy. Ak nie je možné vetranie namontovať nad základňu strechy, môžete ju vždy namontovať na stúpačku, ktorá sa nachádza vo veľkej vzdialenosti od odvodňovacieho priestoru mimo samotnej konštrukcie.

Ventilácia v Rôznych Typoch Budov

Problematika systému vetrania kanalizačného systému často vzniká v súvislosti s komunikáciami (kanalizačné potrubia), ktoré sú inštalované v budovách. Mnohé projekty usporiadania vetrania chatiek sa vykonávajú pod samostatným typom. Dnes, počas výstavby nehnuteľností, ich majitelia čoraz viac chcú pripojiť svoje kanalizácie k spoľahlivejším centralizovaným systémom. Pri rezidenčných projektoch si môžete zvoliť inštalačný program stokového kanála s ventilačným systémom, kde je horná časť potrubia umiestnená v podkroví. Ale toto podkrovie by malo byť riadne vetrané, čo je zriedkavé pre súkromné budovy. Vetranie kanalizačného systému v obytnom dome je komplexný systém. Vo vidieckych domoch, ktoré sa nachádzajú v osadách bez jediného kanalizačného systému, sa vybavuje systém odberu a zberu odpadových vôd autonómneho typu. Na tento účel sa používajú septiky alebo betónové šachty, ktoré umožňujú čiastočne spracovávať domový odpad.

Vo viacbytových domoch je problém kompetentného usporiadania vetrania celého kanalizačného systému vždy veľmi vážny. Vetranie kanalizácie je riešené podľa špecifickej schémy, aby sa vytvorili prijateľné podmienky pre efektívne fungovanie samotnej kanalizácie. Odborníci si všimnú, že pri výbere ventilov nefunguje ventilačný systém rovnako ako pri použití ventilátorov. To je dôvod, prečo vetranie ventilácie je najlepšia voľba, zatiaľ čo hlavná vec je správne umiestniť ho vo vašej domácnosti.

Typy a Princípy Vetrania Kanalizácie

Stojan ventilátora je v podstate pravidelným potrubím, cez ktoré prechádza kanalizácia celého domu. Plastové rúry sa dnes používajú častejšie, sú oveľa lacnejšie, majú malú hmotnosť, čo zaručuje jednoduchú inštaláciu výrobku. Riziká môžu byť zhromažďované v jednej spoločnej, ak sú na malej ploche jednej od jednej. V inom prípade je lepšie oddeliť každý z týchto stúpačiek. Zber ventilačného systému sa vykonáva vo fáze výstavby. Pod ním sa buduje špeciálny kanál so samostatnými otvormi na revíziu. Ak sa cez strechu dostanú potrubia rôzneho zamerania, koniec odvzdušňovacieho systému by sa mal umiestniť nad všetky ostatné. Ak deflektor umiestnite na potrubie ventilátora, výkon systému sa nezvýši.

Vákuové Ventily

Vákuové ventily sú nadrozmerné parametre zariadenia, ktoré sú namontované kdekoľvek v kanalizačnom systéme súkromnej konštrukcie: na stúpačkách aj na úsekoch potrubí horizontálneho typu. Najlepšie je, ak si stále vyberiete stúpačky. Zariadenie sa skladá z puzdra vyrobeného z plastu, vnútri je umiestnená dýza s takým priemerom, aby vyhovovala parametrom rúr. Odbočka na vrchole bude podopretá špeciálnym ventilom, ktorý bude podoprený špeciálnou pružinou.

Toto zariadenie funguje jednoducho. Nadmerná úroveň tlaku, ktorá je spôsobená vypustením vody, bude tlak ventilu otvárať. Prostredníctvom tohto ventilu musí do systému vstupovať vzduch, aby hladina tlaku bola na požadovanej úrovni. Akonáhle hladina tlaku klesne, pružina vráti ventil späť na miesto a ventilácia sa vypne.

Typy Vákuových Ventilov:

• Kinetický (anti-vákuový): Pracuje len s nízkym tlakom v potrubí. Jeho hlavnou úlohou je zastaviť značné množstvo vzduchu v rovnakom čase, keď je kanalizačný systém naplnený odpadovou kvapalinou alebo pri čistení potrubia.
• Automatický: Hlavným účelom je odstránenie nahromadeného vzduchu z kanalizácie. Účinnosť tohto typu nebude schopná udržať významnejšiu hlavu ako vzduch. Tento prevzdušňovač stačí len pre malú chatku.
• Kombinovaný.

Ak chcete umiestniť prevzdušňovač do domu alebo bytu vo výškovej viacpodlažnej budove, musíte o tom najprv informovať susedov a následne vypnúť vodu. Následne sa v mieste, kde sa plánuje umiestniť prevzdušňovač, vyreže kus potrubia. Na stúpačke je zariadenie umiestnené hore. Ak sa výrobok nachádza na potrubí, ktoré oddeľuje odpadovú vodu od kanalizácie, je potrebné zvoliť správny smer inštalácie výrobku. Ak nie sú známe typy prevzdušňovačov, mali by ste vyhľadať pomoc skúseného inštalatéra.

Požiadavky na Vetranie Obyčajného Domu

Je potrebné pristupovať k organizácii vetrania obyčajného domu s ohľadom na určité požiadavky, ktoré umožnia efektívnejšie obsluhovať zariadenie. Sifón, ktorý má prúdovú medzeru, ho chráni pred škodlivými mikroorganizmami, ktoré sa tam môžu objaviť. Podľa predpisov tohto typu dizajnu sú potrebné pre umiestnenie v stravovacích zariadeniach. Vodná zámka, ktorá zabezpečuje vzduchovú medzeru v kanalizačnom systéme, bude mať malú medzeru medzi vypustením kvapaliny a potrubím, ktoré prijíma odtok. Priamy prístup vody do kanalizačnej siete nie je povolený so štruktúrou použitého sifónu. Kvapalina bude prúdiť do lievika a až potom do potrubia.

Materiály pre Ventilačné Kanály

Pri konštrukcii ventilačných potrubí sa používajú rôzne materiály. Medzi nimi je galvanizovaná oceľ odporúčaná SNiP, polymérové a azbestové výrobky, zvlnenie, murivo, betónové a keramické bloky. V chatkách je však vetranie z kanalizačných potrubí konštruované častejšie ako uvedené možnosti.

Výhody a Nevýhody Použitia Kanalizačných Potrubí pre Vetranie

Zdalo by sa, že ak robíte vetranie, stačí kúpiť vetracie potrubie. Obchody ponúkajú veľký výber od rôznych výrobcov. Pri bližšom preskúmaní sa však ukazuje, že vetracie plastové potrubia, napriek ich vonkajšej podobnosti, sú 2 alebo dokonca 5-krát drahšie ako kanalizačné potrubia.

Cena a Vzhľad

V prvom rade je to, samozrejme, farba. Najčastejšie sa vetracie potrubia vyrábajú v bielej farbe, ktorá je v rámci vnútorného začlenenia do interiéru určite estetickejšia. Farba rúrok ventilátora je šedá. Táto výhoda je však zanedbateľná, ak ventilačné potrubie vedie v stene, je zošité potrubím alebo je jednoducho natreté vo farbe stien. Ventilačný systém vyrobený z kanalizačných potrubí bude stáť oveľa menej ako z ventilačných potrubí. Nikto nechce preplatiť, takže je lepšie okamžite zistiť všetky rozdiely a podobnosti medzi nimi.

Materiály a Vlastnosti

Plastové potrubia, vetracie aj kanalizačné, sú vyrobené z:

• polyvinylchlorid (PVC);
• polypropylén (PP);
• polyetylén (PET alebo HDPE, LDPE).

To znamená, že všetky výhody plastových výrobkov sú vlastné obom potrubiam:

• ľahkosť;
• jednoduchosť inštalácie;
• rôzne tvarovky;
• tesnosť;
• hladký vnútorný povrch;
• odolnosť proti nárazu;
• necitlivosť na akýkoľvek druh koróznych procesov;
• odolnosť voči agresívnemu prostrediu;
• antibakteriálne vlastnosti;
• elektrická izolácia;
• trvanlivosť.

Obrovské množstvo armatúr na vytváranie potrubí, kanalizácie aj vetrania, vám umožňuje položiť systémy širokej škály konfigurácií. V mnohých ohľadoch sú plastové rúry výhodnejšie ako rúry vyrobené z iných materiálov. Jednoduchšie sa inštalujú a najmenej zaťažujú stavebné konštrukcie.

Nevýhody Plastových Potrubí pre Vetranie

Hlavnou nevýhodou je horľavosť. Podľa predpisov o požiarnej bezpečnosti by sa vo ventilačných potrubiach nemali používať žiadne horľavé materiály. Pri pokladaní plastového potrubia z akéhokoľvek potrubia dostane majiteľ domu požiarny kanál s konštantným vynikajúcim ťahom v celom dome. Preto je pre účely požiarnej bezpečnosti, najmä pre drevodomy, vždy jedno odporúčanie: nehorľavé materiály - cín, pozink, keramika, betón, murivo. Z kanalizačných potrubí je možné zostaviť potrubia akejkoľvek konfigurácie. Na vytvorenie všetkých typov uzlov - závitov, lineárnych spojov, odbočiek sa vyrába široká škála tvarových prvkov.

Rozdiely v Priemeroch a Kompatibilita

Rozdiely v priemeroch potrubí tiež spôsobia určité ťažkosti pri budovaní ventilačného systému. Všetky štandardné ventilačné systémy sú prispôsobené na priemery 100 mm, 125 mm, 150 mm, 200 mm. A to sú vzduchové kanály, armatúry, upevňovacie prvky a čo je najdôležitejšie pre systémy s núteným obehom vzduchu - ventilačné zariadenia (ventilátory). Štandardné priemery kanalizačných potrubí sú: 110 mm, 160 mm, 200 mm. To znamená, že sa nezhodujú s priemerom ventilačného zariadenia. Všetky problémy s rozdielmi v priemeroch potrubí a ventilačných zariadení sa spravidla dajú vyriešiť. Ak je potrebné inštalovať ventilátor do potrubia, nainštalujte ho pomocou adaptéra alebo hermetického tesnenia. Ak je rozdiel v priemere 1-2 mm, môžete zariadenie jednoducho umiestniť na tmel. Ak je rozdiel väčší, budete si musieť kúpiť spojku vhodnej veľkosti na spojenie páru.

Elektrifikácia a Čistenie Potrubí

Ďalší rozdiel, na ktorý upozorňujú výrobcovia ventilačných potrubí - možnosť elektrifikácie odpadových potrubí. Vzduchové kanály vyrobené z akýchkoľvek materiálov vyžadujú pravidelné čistenie. Prúdy odpadového vzduchu totiž nesú so sebou prach, mastnotu, zvieracie chlpy. Pri prúdení vzduchu sa na vnútornom povrchu potrubia objaví statický elektrický náboj, ktorý priťahuje prach. To platí najmä vtedy, keď sa používa digestor v kuchyni, kde sú výpary, sadze a častice oleja nasávané do ventilácie. To všetko sa usadzuje na vnútornom povrchu rúr a zužuje priemer pracovného priechodu. Výrobcovia ventilačných potrubí používajú pri výrobe antistatickú úpravu. Avšak, v prípade kuchyne antistatický prostriedok pravdepodobne nepomôže a pri obyčajnom vetraní sa toľko prachu neusádza. Prirodzené vetranie pre súkromný dom je najvýhodnejšou možnosťou, pretože je jednoduché na dizajn a údržbu, neobsahuje zariadenia, ktoré môžu pravidelne zlyhávať.

Požiadavky a Výpočty Ventilačných Systémov

Požiadavky na ventilačný systém pre súkromný dom sú univerzálne a nezávisia od použitých materiálov. Prirodzené vetranie z kanalizačných potrubí by malo zabezpečovať nasledujúce objemy vzduchu:

• pre obytné priestory do 20 m² - 3 metre kubické za hodinu na osobu;
• pre obytné priestory s rozlohou 30 m² a viac - 30 metrov kubických vzduchu za hodinu na osobu;
• pre kuchyne vybavené elektrickým sporákom - viac ako 60 metrov kubických;
• pre technické miestnosti, v ktorých je plynový kotol - 140 metrov kubických;
• kotolňa s generátorom tepla na zemný plyn - 3-násobná aktualizácia;
• pre vane a toalety - 25 metrov kubických za hodinu;
• umývanie, sušenie - 90 metrov kubických za hodinu;
• špajza, šatňa - násobok 0,2;
• kancelária, knižnica - 0,5 zväzku za hodinu.

Kritériá Pri Používaní Kanalizačných Potrubí pre Vetranie

Pri použití kanalizačných potrubí je potrebné zvážiť:

• Obmedzený rozsah prevádzkových teplôt: Plast má pomerne obmedzený rozsah prevádzkových teplôt - nie viac ako 70 stupňov, takže kanalizačné potrubia nemožno použiť na vetranie sáun, kúpeľov, dielní.
• Kompatibilita s ventilátormi a inými zariadeniami z hľadiska priemeru spoja.
• Nestabilita plastu: Plast je schopný expandovať pri zahrievaní a vracať sa do svojich predchádzajúcich rozmerov pri ochladzovaní, takže je potrebné zabezpečiť prítomnosť kompenzačných úsekov, napríklad z vlnitosti.
• Potreba inštalácie tepelnej izolácie v niektorých priestoroch (v podkroví).
• Kombinácia ventilačných potrubí so strešnými prvkami na inštaláciu na vrch strešnej krytiny.

Pre zariadenie núteného systému v pivnici, v podkroví alebo v obytných priestoroch, kuchyniach a kúpeľniach sa výpočty vykonávajú s prihliadnutím na výkon ventilátorov a iných zariadení.

Výpočet Potrubí pre Inštaláciu Vetrania

Pri výpočtoch na vytvorenie efektívneho ventilačného systému sa riešia 2 problémy:

• vypočíta sa produktivita celého systému;
• vypočíta sa požadované množstvo materiálov.

Najprv sa vypočíta požadovaný priemer plastových vzduchových potrubí pre všetky oblasti.

Kroky pre Určenie Prierezu Vetracích Potrubí:

1. Objem priestorov sa vypočíta na základe lineárnych rozmerov každého z nich: výška, dĺžka, šírka (údaje sa vynásobia).
2. Získané údaje sú zhrnuté.
3. Stanoví sa potrebné množstvo vzduchu, ktoré treba vymeniť za 1 hodinu v obytných miestnostiach, kotolniach a kúpeľniach. Pre rýchly výpočet môžete prijať nasledujúci štandard: obnova celého objemu vzduchu v obytných priestoroch raz za hodinu.
4. Výsledok sa zaokrúhli nahor.
5. Priemer vzduchovodov sa určuje z tabuľky, ktorá zohľadňuje rýchlosť prúdenia vzduchu a ich objem.

Na inštaláciu odvzdušňovača z kuchyne a kotolne je potrebné použiť potrubie s priemerom 150 mm alebo 200 mm. Pre vetranie v kúpeľni a WC bude postačovať priemer potrubia 100 mm až 150 mm. V súkromných domoch sú systémy prirodzeného vetrania inštalované oveľa častejšie - sú lacnejšie a jednoduchšie. Často je možné zaznamenať iba jeden prvok pre nútené odstránenie výfukových plynov - kuchynský digestor.

Praktické Aspekty Inštalácie Ventilačných Kanálov

Pre správnu organizáciu pohybu prúdenia vzduchu v dome, napríklad v jednoposchodovom, je dôležité dodržiavať určité pravidlá:

• Automatické ventily musia byť inštalované do okenných profilov alebo vonkajších stien, pretože moderné okná sú vzduchotesné.
• Medzi kuchyňou a kúpeľňou (ak sú v blízkosti) je v priečke hneď umiestnený blok 3 zvislých šácht, vedúci cez podkrovie na strechu.
• Aby vzduch mohol prechádzať pod interiérovými dverami, sú vytvorené medzery široké až 1 cm. Ak nie sú žiadne medzery, potom sa v blízkosti dverí alebo v krídle dverí inštalujú zásobovacie mriežky.
• Kuchynský digestor je napojený na samostatný kanál. Okrem hlavnej funkcie plní doplnkovú funkciu - dokáže odstrániť až 100 metrov kubických vzduchu. Toto je možné vziať do úvahy pri výpočte priemeru potrubí na vetranie kuchyne.
• Do kuchyne a kúpeľne vedú 2 samostatné šachty. Vďaka prirodzenému ťahu v týchto 2 kanáloch bude vzduch z obytných priestorov prúdiť do chodby a z nej do výfukových mriežok.

Plánovanie a Umiestnenie

Vopred je potrebné urobiť podrobný plán kladenia diaľnic a vetiev. Vzduchové kanály musia byť položené pozdĺž najkratšej cesty od prívodu k výstupu. Diagram by mal označovať výfukové otvory v stenách, priechody cez strop a spojovacie body. Vetracie kanály by mali mať minimálne ohyby a vetvy a digestor by mal byť umiestnený striktne vertikálne. Dĺžka vodorovných úsekov by nemala presiahnuť 3 metre a vzduchové kanály by mali byť dodatočne zaistené upevňovacími prvkami. Čím podrobnejšie je schéma vetrania vypracovaná, tým ľahšie bude implementácia. Pri inštalácii prirodzeného vetrania sa vzduch nasáva vetracími otvormi umiestnenými v základni alebo spodnej časti steny a vzduch sa odvádza vetracími otvormi a kanálmi umiestnenými pod stropom alebo v hornom strope. Na inštaláciu prirodzeného vetrania musí byť výška potrubia na odvod vzduchu aspoň 5 m. Inak bude trakcia slabá. V opačnom prípade bude potrebné nainštalovať ventilátory do kanálov v horných poschodiach, čím sa okruh zmení na kombinovaný.

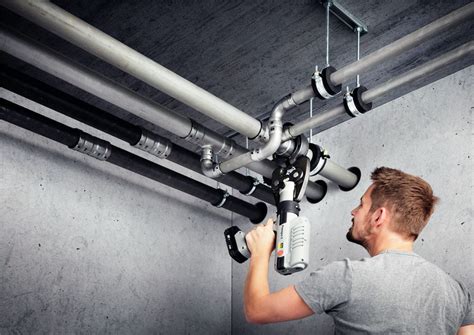

Montáž a Spojovacie Prvky

Na dosiahnutie väčšej tesnosti je vhodnejšie zostaviť kanály do blokov a potom ich nainštalovať do zostavených blokov. Je lepšie začať s pokládkou inštaláciou samostatných kanálov v kuchyni, kúpeľni alebo toalete. Ihneď vyznačte na diagrame smer prúdenia vzduchu. To uľahčí vývoj optimálnych trás pre kladenie vetracích potrubí a výber miest pre umiestnenie komponentov systému. Otvory v stropoch sú vyrobené tak, aby potrubie ľahko zapadlo na miesto. Spočiatku môže byť otvor s rúrkou upevnený handrou, potom je fixácia zaistená polyuretánovou penou.

Bežne používané armatúry na pripojenie potrubí sú:

• odpaliská (v oblasti rozhrania/vetvy systému);
• ohyby a ohyby (v oblastiach, kde sa kanál otáča);
• adaptéry (pri pripájaní potrubí rôznych sekcií).

Inštalácia ventilátorov, ktoré uzamknú spätné ventily, rekuperátorov sa robí pred finálnou fixáciou vetracích otvorov. Konečná fixácia ku konštrukciám pomocou upevňovacích prvkov alebo svoriek sa vykonáva po zložení celej sekcie. Pred posledným dotiahnutím svoriek sa skontroluje funkčnosť systému.

Požiadavky na Agregáciu Kanálov

• Kuchynský žľab nie je možné kombinovať s inými. Kuchynské odsávacie potrubie sa nesmie kombinovať s digestorom sporáka. Digestor musí mať vlastný vzduchový kanál. Mnohé moderné modely kuchynských digestorov majú diaľkovú jednotku, ktorá je inštalovaná v podkroví.
• Kombinujú sa iba kanály rovnakého typu - to je kúpeľňa-WC-technické miestnosti, práčovňa. Môžete skombinovať výfukové potrubia z viacerých kúpeľní, avšak s inštaláciou spätných ventilov, aby ste zabránili prenosu pachov z jednej toalety do druhej.
• Do podkrovného priestoru ústia zvyčajne 3-4 vetracie kanály. Väčšinou majú spoločnú vetraciu šachtu postavenú z tehál alebo betónových tvárnic. Je to potrebné na maskovanie komunikácií a ich ochranu pred mechanickými vplyvmi.
• Neodporúča sa inštalovať vetracie kanály do vonkajších stien - v dôsledku zmien teploty sa tam tvorí kondenzácia. Pri pripojení polymérových rúr a tvaroviek je pre väčšiu tesnosť a trvanlivosť spojov lepšie dodatočne utesniť miesta, kde sú manžety inštalované.
• Nie je vhodné ukladať vzduchové potrubia do vnútorných nosných stien. Určite výrazne oslabia konštrukcie, na ktorých sa rozloží značné zaťaženie.
• Do komína nesmú byť vyvedené žiadne vetracie kanály. Ak vedľa komína vedie kanál vyrobený z plastových rúrok, bude potrebné nainštalovať tepelný ochranný štít z nehorľavého materiálu.

Prechod Ventilačných Potrubí cez Strechu

Najjednoduchší spôsob, ako vyviesť ventilačné potrubie cez strechu, je viesť ho cez hrebeň. Pri šikmých strechách by bolo optimálnym riešením inštalácia vetracieho potrubia vedľa hrebeňa.

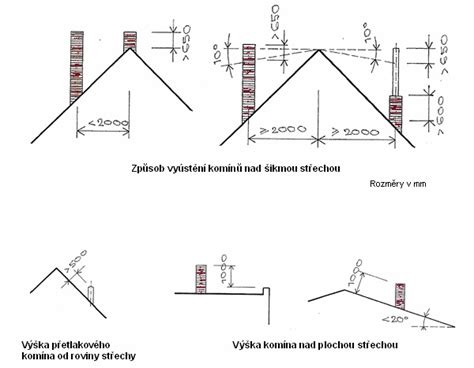

Požadovaná Výška Ventilačného Potrubia nad Strechou:

• ak sa nachádza vedľa dymovodu, mala by sa rovnať jeho výške;
• nad plochou strechou by mala stúpať viac ako pol metra;
• ak je potrubie umiestnené jeden a pol metra od hrebeňa, malo by byť o pol metra alebo viac vyššie ako hrebeň;
• ak je potrubie umiestnené od hrebeňa vo vzdialenosti 1,5 metra až 3 metre, malo by byť vo výške s hrebeňom;
• ak je od hrebeňa vzdialená viac ako 3 metre, potom môže byť nižšia ako hrebeň, výška sa určí zostrojením výkresu s uhlom 10 stupňov od hrebeňa;
• od hlavy ventilačného potrubia k najbližšiemu oknu by malo byť najmenej 3,5 metra.

Presnejšie, výšku potrubia možno vypočítať podľa jeho priemeru. Všetky potrebné údaje si môžete pozrieť v tabuľke (ktorá v tomto texte nie je k dispozícii, ale odkazuje na externý zdroj).

Najlepším spôsobom, ako viesť cez strechu niekoľko vzduchových potrubí, je spojiť ich do vetracej šachty. Môže obsahovať až 6 rúrok. Je oveľa jednoduchšie vyrobiť a utesniť jeden otvor v streche pre bežnú vertikálnu konštrukciu, ako vyrezať niekoľko otvorov na vyústenie kruhových rúr. Všetky vzduchové potrubia a komín je možné kombinovať v jednej krabici.

Izolácia Ventilačných Potrubí

Aby sa predišlo zamrznutiu potrubia v prívodných a výfukových systémoch, sú opláštené izoláciou a obložené. Potrubia v nevykurovanom podkroví alebo prechádzajúce cez nevykurované miestnosti musia byť tiež izolované. Na tepelnú izoláciu sa používajú hygroskopické materiály: minerálna vlna, polyuretánová alebo polyetylénová izolácia. Dnes je veľmi populárna polyetylénová izolácia. Penový polyetylén je hotová škrupina pre rúry. Izolujte ventilačné potrubie, aby ste zabránili kondenzácii.
