V súčasných nízkoenergetických alebo pasívnych stavbách, ako sú nové rodinné domy, byty či kancelárske priestory, je základom dobrá izolovanosť konštrukcie s veľmi nízkymi stratami tepelnej energie cez múry, okná, dvere a strechu. Hoci kvalitná izolácia a takmer nepriedušnosť objektu minimalizujú tepelné straty, môžu spôsobovať iný problém: vzduch prestáva cirkulovať a vymieňať sa, čo negatívne vplýva na jeho kvalitu v interiéri a celkový komfort. Nepríjemné dôsledky, ako napríklad vysoká vlhkosť v dome, možno eliminovať pravidelným vetraním a výmenou vzduchu.
Časté vetranie prostredníctvom okien síce zabezpečuje čerstvý vzduch v miestnostiach, reguluje vlhkosť a bráni vzniku plesní, no zároveň zvyšuje celkové náklady na energie. Práve pri vetraní, obzvlášť počas vykurovacej sezóny, veľká časť vytvorenej tepelnej energie uniká oknami a účty za energie rastú. Kvalitne izolovaný nový dom môže vetraním stratiť až takmer 30 % tepla. Klasické vetranie oknami sa považuje za neúčinné, najmä ak sa používa nesprávne. Mnoho ľudí má tendenciu nechávať okná naklonené v domnienke, že teplo z miestnosti neunikne, opak je však pravdou - teplý vzduch z interiéru uniká nekontrolovane. To má za následok vyššie náklady na vykurovanie a stratu tepla v rozsahu 50 - 70 %.
Podceňované riziko nesprávneho vetrania súvisí aj s nedostatočným odstraňovaním vlhkosti. V štvorčlennej domácnosti sa pri varení, sprchovaní, sušení bielizne alebo zalievaní kvetov vyprodukuje denne až 15 litrov vody vo forme vodnej pary. Ak sa táto vlhkosť neodstráni, môže kondenzovať na povrchu stien a viesť k tvorbe plesní, v najhoršom prípade k poškodeniu tkaniva budovy. Riešením, ako týmto stratám a problémom predchádzať, je riadené vetranie s rekuperáciou tepla.
Čo je rekuperácia a ako funguje?
Rekuperácia, čiže spätné získavanie tepla, predstavuje efektívny spôsob, ako mať v domácnosti zdravú klímu 365 dní v roku. Ide o dej, pri ktorom sa privádzaný vzduch do budovy predhrieva teplým odpadovým vzduchom, ktorý sa z miestnosti odvádza. Tento systém vzduchotechniky privádza do interiéru čerstvý vzduch a zároveň odvádza vydýchaný vzduch z miestnosti smerom von.
Základom celého systému riadeného vetrania s rekuperáciou je rekuperačná jednotka. V prípade vetrania cez okná by teplý vzduch odchádzal z miestnosti bez úžitku von. V prípade použitia rekuperačného výmenníka však odpadový vzduch odovzdá väčšinu svojho tepla čerstvému privádzanému vzduchu. Čerstvý predhriaty vzduch prichádzajúci do miestnosti je potom dohrievaný na požadovanú teplotu tak, aby sa v miestnosti dodržali požiadavky na tepelnú pohodu v obytnom priestore. Týmto sa zabraňuje tepelným stratám.
Cez rekuperačný výmenník prechádza čerstvý aj „odpadový“ vzduch - vo výmenníku si navzájom odovzdajú energiu vo forme tepla. Neprichádza k zmiešaniu, iba k výmene tepla. Prúdy privádzaného a odvádzaného vzduchu sú totiž oddelené a výmenu tepla zabezpečujú teplovýmenné dosky medzi nimi. Čerstvý vzduch je tak privádzaný do interiéru predhriaty, čo umožňuje dosiahnuť pocit sviežeho a kvalitného ovzdušia v domácnosti či kancelárii bez výraznej straty tepla.
Rekuperačná jednotka, ktorá je srdcom celého systému, sa skladá z protiprúdového výmenníka tepla (spravidla s účinnosťou vyššou ako 90 %), úsporných ventilátorov na nasávanie vonkajšieho a vnútorného vzduchu, a dvoch filtrov pre nasávanie čerstvého a odpadného vzduchu.
Filtrovanie vzduchu
Vonkajší vzduch vstupuje cez nasávanie a pokračuje do vzduchotechnickej jednotky, kde okrem iného prechádza filtrami. Každá rekuperačná jednotka obsahuje dva filtre, ktoré zabraňujú prenikaniu prachu a ostatných nečistôt dovnútra. Tieto filtre s vysokou účinnosťou odstraňujú prach a nečistoty, vrátane mnohých alergénov a škodlivín. Pre ochranu systému distribúcie vzduchu na strane odvádzaného vzduchu sa do vetracích otvorov v kúpeľniach, kuchyniach a WC vkladajú filtre odvádzaného vzduchu, ktoré spoľahlivo zabraňujú prenikaniu usadenín nečistôt do vetracej jednotky a systému distribúcie vzduchu. Vetracie jednotky majú indikátor výmeny filtra, ktorý signalizuje, kedy je potrebná výmena filtra.
Entalpický výmenník tepla
Entalpický výmenník tepla je typ krížového protiprúdového výmenníka, ktorý dokáže z odsávaného vzduchu získať okrem tepla aj vlhkosť. To sa dosahuje pomocou polopriepustnej membrány, ktorá prepúšťa iba vlhkosť a teplo, zatiaľ čo pachy a nečistoty sa zadržiavajú. Tým pomáha udržiavať optimálnu vlhkosť v interiéri.
Typy a komponenty rekuperačných systémov
Pri riadenom mechanickom vetraní sa vo všeobecnosti rozlišuje medzi centrálnymi a decentralizovanými systémami. V závislosti od oblasti použitia majú oba systémy svoje individuálne výhody. Oba dokážu rekuperovať teplo, a tým výrazne znížiť potrebu tepla na vetranie.
Centrálne systémy rekuperácie
V prípade centrálneho mechanického vetrania dodáva čerstvý vzduch do miestností jeden prístroj. Na tento účel sa do steny alebo stropu inštaluje centrálna vetracia jednotka. Vetranie sa zabezpečuje prostredníctvom pripojeného rozvodu vzduchu, ktorý je zvyčajne skrytý v podlahovej alebo stropnej konštrukcii. Centrálne systémy sa používajú najmä pri novostavbách, pretože si vyžadujú väčšie úsilie pri plánovaní, ale môžu sa použiť aj v starších budovách. Rozmiestnenie prívodových ventilov v interiéri však závisí od dispozície bytu či budovy a na dosiahnutie najvyššieho komfortu, efektívnosti a na zamedzenie prievanu či hluku by mal byť navrhnutý odborníkom.
Decentralizované (lokálne) systémy rekuperácie
Na rozdiel od centrálneho systému, pri decentralizovanom vetraní nie je celý obytný priestor zásobovaný jedným spotrebičom. Namiesto toho sa na zásobovanie jednotlivých miestností čerstvým vzduchom používa niekoľko vetracích jednotiek. Jednotky sa zvyčajne inštalujú priamo do vonkajšej steny zásobovaných miestností. Nie je potrebné inštalovať vzduchové potrubia. Preto sú decentralizované systémy obzvlášť vhodné na modernizáciu, pretože stačí vyvŕtať otvor do vonkajšej steny a pripojiť napájanie. Decentralizované mechanické vetranie sa však môže inštalovať aj v novostavbe, a táto možnosť je obzvlášť zaujímavá pre bytové domy alebo v bytoch. V závislosti od konštrukcie sa rozlišuje medzi nepretržitou prevádzkou a prevádzkou push-pull. Vetrací systém s prevádzkou push-pull pracuje striedavo v režime odvádzaného alebo privádzaného vzduchu. Na inštaláciu takéhoto systému sú potrebné dve jednotky s dvoma stenovými otvormi, ktoré komunikujú prostredníctvom spoločného ovládača. V systémoch s nepretržitou prevádzkou prúdia oba prúdy vzduchu cez jednu jednotku bez prerušenia.
Automatický bypass
Častou súčasťou rekuperačnej jednotky je aj automatický bypass s klapkou pre obchádzanie výmenníka počas horúcich letných mesiacov. Automatický bypass je súčasťou niektorých vetracích jednotiek, využívanou hlavne v letnom období počas vysokých vonkajších teplôt. Vonkajší horúci vzduch sa nasáva do rekuperačnej jednotky a tu sa cez výmenník tepla zmiešava s chladnejším vzduchom odchádzajúcim z vnútra objektu. Výsledkom toho je pomalšie zohrievanie vzduchu v porovnaní s vetraním cez okná. Avšak vzduch sa takto môže zohrievať aj na viac ako optimálnu požadovanú teplotu v miestnosti. Ochladenie prináša jedine chladnejší vzduch v nočných hodinách. Niektoré rekuperačné systémy umožňujú nasávanie chladnejšieho vzduchu bez zmiešavania v jednotke, aby sa dosiahol maximálny chladiaci efekt.
Hlavné výhody riadeného vetrania s rekuperáciou
Riadené vetranie s tepelnou rekuperáciou prináša nielen zdravšie ovzdušie do budov a miestností, ale aj energetickú úsporu ich obyvateľom. V novostavbách je už takmer nevyhnutnosťou, no stále väčšie množstvo ľudí sa pre jeho zavedenie rozhoduje aj počas rekonštrukcií starších domov. V porovnaní s obvyklým vetraním cez okná ide o ekologickejší a finančne výhodnejší proces.
- Vyššia kvalita vzduchu v interiéri: Kontrolované riadené vetranie zabezpečuje neustály prísun čerstvého filtrovaného vzduchu do obytnej zóny a zároveň odvetranie tých častí domu, kde vznikajú pachy a vlhkosť. Všetok vzduch, ktorý si púšťame do domu, prechádza cez účinné vzduchové filtre, ktoré zachytia až 90 % veľkých prachových častíc, alergénov a škodlivín. Automatické zabezpečovanie výmeny vzduchu udržuje obsah CO2 v potrebnom limite, čím je vzduch v interiéri stále svieži.
- Energetická úspora: Riadené vetranie s rekuperáciou zabraňuje veľkým výkyvom teploty pri klasickom vetraní oknami. Spätné získavanie tepla prostredníctvom rekuperačnej jednotky umožňuje opätovne využívať odpadové teplo a tým znižovať spotrebu energie na vykurovanie. V nízkoenergetických, pasívnych domoch a dobre izolovaných objektoch s nízkymi nákladmi na vykurovanie dokáže rekuperácia ušetriť až 50 % potreby tepla. Vetranie oknami v dome zvyčajne predstavuje tretinu celkových tepelných strát.
- Zvýšený komfort: Rekuperácia zvyšuje celkový komfort bývania. Zabudnite na hluk a zápach z okolia prichádzajúci cez okná, s rekuperáciou budete mať stále vyvetrané bez nutnosti otvárať okná. V lete je možné do miestnosti privádzať ochladený vzduch, čím sa môže znížiť potreba používania klimatizácie. Zdravá klíma v interiéri zvyšuje kvalitu vášho bývania aj života.
- Kontrola vlhkosti a prevencia plesní: Neustále odvádzanie vzduchu z miest, kde je vyššia vlhkosť (kúpeľňa, kuchyňa), zabezpečí jej kontrolu. To je kľúčové pre prevenciu tvorby plesní a udržanie zdravej vnútornej klímy.
- Zvýšená bezpečnosť: Keďže nie je potrebné otvárať okná pre vetranie, znižuje sa riziko vniknutia nežiadúcich osôb do budovy.
- Možnosť automatizácie: Moderné ovládanie rekuperácie umožňuje nastavenie jednotky jednoducho pomocou aplikácie v smartfóne alebo tablete. Systém môže byť automaticky nastavený vďaka senzorom, ktoré dokážu znížiť alebo zvýšiť výkon podľa potreby (napr. pri zvýšenej vlhkosti alebo CO2).

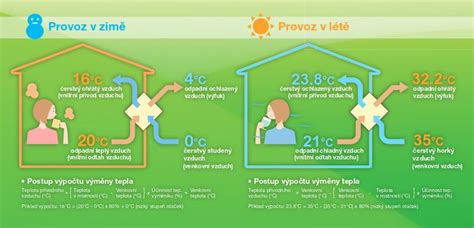

Vysvetlenie vetrania s rekuperáciou tepla
Účinnosť a prevádzkové aspekty
Účinnosť rekuperačných systémov dosahuje 80 - 95 %. Toto percentuálne číslo udáva podiel tepla, ktoré sa ušetrí v porovnaní s vetraním oknami. Inými slovami povedané, pri výmene vzduchu, ktorá prebieha v rekuperačnej jednotke, sa stráca zhruba len 5 až 20 % tepla.
Výmena vydýchaného vzduchu zvnútra a čerstvého vzduchu zvonka sa pri riadenom vetraní odohráva zhruba každé dve až štyri hodiny. Pre optimálnu kvalitu vzduchu je potrebné, aby sa vzduch vo všetkých miestnostiach vymenil každé dve až tri hodiny. V energeticky efektívnom dome by mal vetrací systém bežať 24 hodín denne, aby nepretržite privádzal len toľko vzduchu, koľko je potrebné. Snímače rekuperačného systému kontrolujú vlhkosť a množstvo CO2 v priestore a v prípade ich limitného prekročenia sa jednotka automaticky spúšťa. Interval vetrania je možné nastaviť podľa potreby na ovládacom paneli.
Prevádzkové náklady a údržba
Hoci riadené vetranie s rekuperáciou je často propagované ako riešenie šetriace náklady na teplo, aj tu sa platí za spotrebovanú elektrickú energiu. Ročná spotreba dosahuje okolo 50 eur, no závisí od výkonu a používania jednotky. Náklady sa zvyšujú pri vetracích jednotkách s elektrickým predohrevom proti zamŕzaniu, a tu ich výška závisí aj od teplôt počas zimného obdobia. Rekuperačná jednotka s najčastejším výkonom okolo 13 W spotrebuje za rok zhruba 30 eur.
K prevádzkovým nákladom pri riadenom vetraní treba pripočítať aj cenu filtrov. Výrobcovia zvyčajne odporúčajú ich výmenu alebo očistenie niekoľkokrát do roka, v závislosti od množstva zachytávaného prachu v danom mieste. Jeden filter stojí spravidla do päť eur, no drahšie originálne filtre môžu stáť aj 40 eur. Nákladovo najefektívnejší, no kutilsky náročnejší spôsob je zakúpenie filtračnej látky a jej prispôsobenie a nastrihanie podľa veľkosti filtru. Okrem toho výrobcovia odporúčajú preplachovať rekuperačný výmenník tepla vo vlažnej vode zhruba raz za dva roky. V prípade zanedbania výmeny filtrov hrozí postupné vnikanie prachových častíc do vnútorných rozvodov domu, čo sa prejaví na kvalite vzduchu a neskoršej potrebe čistenia potrubia.
Nepretržitá prevádzka a hlučnosť
Dlhodobé vypnutie rekuperačného systému môže zapríčiniť plesnivenie filtrov, ak sa systém vypol počas vysokej vlhkosti vzduchu. Prúdením vzduchu sa nadmerná vlhkosť odstraňuje, ak prestane prúdiť, môže začať poškodzovanie filtrov a dokonca viesť k poškodeniu celého systému. Preto je dôležité nechať systém bežať celoročne, trebárs na najnižšie otáčky, aby vzduch stále prúdil.
Hlučnosť systému je dôležitým kritériom pri výbere. Podľa odborníkov sú sťažnosti na hlučnosť často výsledkom nesprávnej realizácie, napríklad šetrenia na tlmičoch hluku. Túto hlučnosť dokáže ovplyvniť nájdenie najvhodnejšieho miesta pre rekuperačnú jednotku v objekte a použitie kvalitných rozvodov s tlmičmi hluku. Centrálny systém mechanického vetrania je zvyčajne o niečo tichší ako decentralizovaný systém. Integrované komponenty optimalizované z hľadiska prietoku a hluku, ako aj tlmiče hluku v jednotlivých vzduchovodoch, zabezpečujú tichú prevádzku.
Realistické očakávania a ekonomická návratnosť
V súvislosti s riadeným vetraním s rekuperáciou sa obyčajne uvádza ako top výhoda úspora nákladov za vykurovanie. Objektívne je však ťažké zodpovedať presnú hodnotu úspory oproti vetraniu oknami, pretože každý užívateľ je zvyknutý vetrať v inom časovom intervale. Pri zohľadnení požiadaviek hygienických noriem sa v objektoch na bývanie vetraním stráca približne 40 % energie na vykurovanie. Subjektívne je práve toto orientačná hodnota na výpočet návratnosti systému.
Reálne skúsenosti používateľov riadeného vetrania však ukazujú, že rekuperácia prioritne o úspore nie je. Ako uvádza jeden používateľ: „Namontovaním rekuperácie človek financie neušetrí. Možno z dlhodobého hľadiska, po 10 až 15 rokoch. Ale investovať do niečoho, čo mi spríjemní čo i len trochu deň v podobe čerstvého vzduchu, za tie peniaze stojí.“ Iný používateľ hodnotí: „Vetranie s rekuperáciou je podľa mňa prioritne o kvalite vzduchu, úspora je dobrý bonus k tomu.“
„Reálna finančná úspora závisí vždy od toho, čím vykurujete dom. Ak máte lacný zdroj tepla, čisto z ekonomického pohľadu takýto systém vetrania naozaj nemá veľmi zmysel.“ „Ak to chcete len kvôli úspore energie, rovno na riadené vetranie s rekuperáciou tepla zabudnite. Prioritne je to pre mňa komfort naviac,“ opisuje skúsenosť jeden z užívateľov. Preto je dôležité poznať nielen klady, ale aj zápory a riziká riadeného vetrania.
Dôležité predpoklady a odporúčania
Používanie riadeného vetrania s rekuperáciou tepla vyžaduje dobrú izolovanosť domu, bytu alebo kancelárie. Okná a dvere by mali kvalitne tesniť a zabraňovať prúdeniu vzduchu otvormi, kadiaľ by nemal prechádzať. Práve utesnené a zatvorené okná sú podmienkou efektívneho fungovania riadenej ventilácie. Časté otváranie okien z rôznych dôvodov znižuje účinnosť. Hoci to neznamená, že sa okná nesmú vôbec otvárať, kvôli vetraniu a výmene vzduchu pri existencii systému riadeného vetrania s rekuperáciou je to nepotrebné až kontraproduktívne. Najnegatívnejšie sa otváranie okien prejavuje v letnom a zimnom období, kedy sú rozdiely v teplote vo vnútri domu a vonkajšou teplotou najvyššie.
Výber systému riadeného vetrania s rekuperáciou je najlepšie konzultovať s odborníkmi. Dôležitým parametrom je aj vzduchový výkon rekuperačnej jednotky, ktorý sa musí prispôsobiť typu a veľkosti objektu. Na minimalizáciu hluku a zabezpečenie optimálneho výkonu je kľúčové správne plánovanie a inštalácia celého systému odborníkom.
Dodávatelia a ponuka na slovenskom trhu
Na slovenskom trhu už vyše desať rokov pôsobí napríklad spoločnosť Comair Slovensko, zastupujúca holandského výrobcu rekuperačných jednotiek. Spoločnosť ponúka zostavenie celého vetracieho systému s rekuperáciou z vlastných súčastí a pýši sa stabilne nízkou mierou reklamácií. Potenciálni zákazníci si môžu pozrieť vetracie systémy Comair priamo v prevádzke vo dvoch ukážkových domoch. Ponúkajú pestrý výber rekuperačných jednotiek pre domy, byty, väčšie objekty, ako aj centrálne ventilačné systémy s tepelným čerpadlom, zemné výmenníky tepla a ďalšie príslušenstvo.
Systémy riadeného vetrania s rekuperáciou ponúka aj tradičný výrobca elektrotechniky Viessmann. V ponuke nájde záujemca nástenný bytový vetrací systém s rekuperáciou tepla Vitovent 300-W, ktorý dokáže spracovať 300 až 400 kubických metrov vzduchu za hodinu. V ponuke je tiež systém kontrolovaného vetrania jednotlivých miestností s rekuperáciou tepla Vitovent 200-D s objemovým prúdom vzduchu do 55 m³/h. Medzi ďalších renomovaných výrobcov/predajcov systémov riadeného vetrania s rekuperáciou patria napríklad spoločnosti Zehnder, Brink, Mitsubishi Electric, či Atrea.
