Kúpeľňový ventilátor s pohybovým senzorom: princíp fungovania a inštalácia

Para z každodenných spŕch a kúpeľov spôsobuje v kúpeľniach vysokú vlhkosť. Bez vhodného vetrania sa táto vlhkosť postupne hromadí na stenách, stropoch a kúpeľňových príslušenstvách. Keď sa tvorí kondenz, vznikajú podmienky pre rast plesní, ktoré môžu začať rásť už za jeden alebo dva dni, ak vlhkosť prekračuje 60 %, ako uvádzajú najnovšie zistenia EPA. Trvalá vlhkosť nielen zhoršuje vzhľad priestoru, ale spôsobuje aj skutočné škody - krívi drevené rámy vo vnútri stien, spôsobuje odlupovanie farby a degradáciu sadrokartónových dosiek. To vedie k nákladným opravám v budúcnosti. Inštalácia výfukového ventilátora správnej veľkosti však môže veľmi pomôcť. Tieto ventilátory efektívne odvádzajú vlhký vzduch a udržiavajú úroveň vlhkosti pod kontrolou, približne na 50 % alebo nižšej, čím plesni nedávajú šancu sa uchytiť.

Okrem prevencie štrukturálnych problémov, vhodné vetranie tiež prispieva k lepšej kvalite vzduchu v interiéri a chráni pred respiračnými problémami pre všetkých obyvateľov domácnosti. Kúpeľňový ventilátor je špecializované zariadenie určené na reguláciu kvality vzduchu prostredníctvom zabezpečenia primeranej ventilácie. Jeho hlavnou úlohou je odstrániť prebytočnú paru, zápachy a znečisťujúce látky z priestorov, kde je vysoká vlhkosť. Fungovanie kúpeľňového ventilátora spočíva v neustálom nútenom obehu vzduchu, čo zabraňuje kondenzácii vody na stenách a zrkadlách a predchádza rozvoju plesní a húb.

Prečo je dôležité vetranie v kúpeľni a WC?

Vlhkosť a jej negatívne účinky na steny a zdravie predstavujú v kúpeľni významný problém. V kúpeľni sa denne nahromadí obrovské množstvo vlhkosti. Po sprchovaní alebo kúpeli môže vlhkosť vzduchu presiahnuť 90 %, čo je výrazne viac, než je pre bežný interiér zdravé. Ak nemá vlhkosť kam uniknúť, začne sa usádzať na stenách, strope, v škárach dlaždíc či v rohoch miestnosti. Tieto podmienky priamo podporujú vznik plesní, ktoré sú nielen estetickým, ale najmä zdravotným problémom. Nadmerná vlhkosť podporuje množenie mikroorganizmov a môže zhoršiť astmu, alergie či iné respiračné ochorenia.

Prevencia vzniku plesní a zatuchnutého vzduchu

Zatuchnutý zápach v kúpeľni je znakom, že niečo nie je v poriadku. Bez správne fungujúcej ventilácie WC a kúpeľne sa vlhkosť dostáva aj do stavebných konštrukcií, poškodzuje omietky, zatepľovacie vrstvy, elektroinštaláciu a dokonca znižuje životnosť budovy. Vlhké prostredie navyše priťahuje hmyz a znižuje komfort bývania. Kúpeľňový ventilátor dokáže tieto problémy odstrániť už v zárodku. Zabezpečí plynulý odvod vlhkosti, čím sa zabráni jej kondenzácii na chladných povrchoch.

Zlepšenie komfortu bývania jednoduchým riešením

Správne odvetranie kúpeľne a WC nie je len o technike, ale aj o kvalite bývania. Priestor bez vlhkosti sa ľahšie udržiava, neničí sa nábytok, kúpeľňové doplnky, ani elektrospotrebiče. Tichý ventilátor dnes už nie je luxus - moderné modely majú hlučnosť pod 25 dB, čo je porovnateľné s tichým šepotom. Kúpeľňa s účinným ventilátorom s časovačom zabezpečí, že vlhkosť odíde aj po vašom odchode - bez potreby dodatočného manuálneho vypínania. Výsledkom je svieža a suchá kúpeľňa po celý deň.

Kedy je nutná montáž kúpeľňového ventilátora?

Novostavby a rekonštrukcie bez prirodzeného vetrania

Moderné stavby kladú dôraz na tesnosť budov, úsporu energií a izoláciu. Výsledkom je, že prirodzené prúdenie vzduchu často neexistuje. V starších budovách mohol vlhký vzduch uniknúť netesnosťami, dnes to však bez aktívnej ventilácie WC a kúpeľne nejde. Montáž elektrického ventilátora sa preto stáva nevyhnutnou súčasťou takmer každej novostavby, najmä ak ide o kúpeľňu bez okna. Pri rekonštrukciách je situácia podobná. Ak pôvodné odvetranie nefunguje (napr. len cez šachtu bez aktívneho ťahu), odporúča sa dopojenie ventilátora na elektrinu. Vďaka tomu sa zabezpečí odvod vlhkosti aj v starších panelových domoch či murovaných stavbách.

Kúpeľne bez okien a so zvýšenou vlhkosťou

Každá kúpeľňa bez prirodzeného vetrania (napr. bez okna) si vyžaduje ventilátor do WC alebo kúpeľne. Nejde o komfort, ale o funkčnosť. Ak máte kúpeľňu v strede bytu alebo domu, bez možnosti vetrania cez fasádu, odborná montáž ventilátora je nevyhnutnosť. Obzvlášť dôležité je to v domácnostiach s viacerými členmi, kde sa kúpeľňa používa často. Čím častejšie sa kúpeľňa používa, tým väčšie je riziko kondenzácie pary a s ňou spojené problémy. V takom prípade sa odporúča ventilátor s časovačom alebo s čidlom vlhkosti, ktorý sa prispôsobuje aktuálnym podmienkam a nevyžaduje manuálne spustenie.

Doplnková ventilácia pri nedostatočnom odťahu

Aj keď máte kúpeľňu napojenú na spoločnú šachtu, neznamená to, že je vetranie dostatočné. V mnohých prípadoch je ťah príliš slabý alebo závislý od vonkajších podmienok. To vedie k tomu, že vlhkosť sa hromadí a odvetranie nefunguje spoľahlivo. Riešením je výmena ventilátora za výkonnejší model alebo inštalácia ventilátora s vyšším tlakom. Dôležité je, aby sa zvolil ventilátor s integrovanou spätnou klapkou, ktorá zabráni spätnému prúdeniu vzduchu a zápachov z iných bytov v rámci spoločnej šachty. Podľa výskumu Fakulty stavební ČVUT v Prahe až 63 % bytov v panelových domoch nemá dostatočné odvetranie kúpeľní, čo vedie k zvýšenej vlhkosti a vzniku plesní už do 12 mesiacov od rekonštrukcie. Aktívny ventilátor tento problém úplne eliminuje.

Výber a umiestnenie správneho kúpeľňového ventilátora

Správny výber CFM (kubických stôp za minútu, alebo m³/h) zabezpečuje účinné odstraňovanie vlhkosti a zápachov. Začnite tým, že zmeriate plochu podlahy vašej kúpeľne v štvorcových stopách. Odborné smernice odporúčajú 1 CFM na štvorcovú stopu plus 50 CFM pre každú hlavnú armatúru (napríklad prídavných 50 CFM pre sprchu/vaňu a ďalších 50 CFM pre toaletu). Príliš slabé ventilátory nedokážu rýchlo odstrániť vlhkosť, čím sa o 35 % zvyšuje riziko plesní v trvale vlhkých prostrediach (Indoor Air Quality Association 2023). Vždy zvoľte ventilátor, ktorý splní alebo prekročí vypočítané požiadavky.

Typy ventilátorov

• Stropné modely: Zostávajú zďaleka najobľúbenejšou voľbou, pretože vo všeobecnosti dosahujú pomerne dobrý výkon v štandardných kúpeľniach.
• Stenné riešenia: Osvedčili sa pri stavbách na doske, kde nie je možný prístup do stropu.
• Inline modely: Umiestňujú sa priamo do vzduchovodov. Sú mimoriadne výkonné a pritom prekvapivo tiché, čo ich robí vynikajúcimi voľbami pre väčšie kúpeľne, kde ľudia naozaj dbajú na udržiavanie pokojnej atmosféry.

Nezáležiac však na type, je dôležité, aby inštalovaný odsávač skutočne zodpovedal výpočtom CFM. Nesmieme zabudnúť ani na úroveň hluku - hodnota okolo 1,0 sonu alebo nižšia udrží väčšinu ľudí spokojných a neobťažuje ich nepretržitým pozadím.

Správne umiestnenie ventilátora

Správne umiestnenie zásadne ovplyvňuje schopnosť zachytiť vlhkosť a udržať správny pohyb vzduchu. Najlepšia voľba je umiestniť ventilátor najviac tri stopy od miesta, kde voda dopadá na kožu pri sprchovaní alebo kúpaní, aby mohol zachytiť paru hneď v zdroji. Montáž na strop dosahuje vynikajúcich výsledkov, pretože teplý vlhký vzduch sa prírodnou cestou smeruje nahor. Keď je ventilátor inštalovaný nad, zadrží bežne okolo 85 % vlhkosti, ešte predtým, než sa má šancu rozšíriť po celej miestnosti. Vyhnite sa rohom alebo miestam, kde môžu dvere blokovať prístup, a určite sa vyhnite prívodným vzduchovým otvorom, ktoré vytvárajú prievany narušujúce správne vetranie. V prípade väčších kúpeľní s kývadlovými vanami alebo dokonca malými parnými miestnosťami pomôže inštalácia ďalšieho ventilátora v blízkosti, ktorý zvládne tieto extra vlhké zóny.

Kúpeľňové ventilátory s inteligentnými senzormi

Kúpeľňové ventilátory s integrovanými senzormi predstavujú efektívne riešenie pre automatizovanú kontrolu vlhkosti a kvality vzduchu. Tieto zariadenia môžu byť ovládané automaticky prostredníctvom zabudovaného senzora vlhkosti (hygrostatu), časovača či pohybového senzora.

Ventilátor s pohybovým senzorom: princíp fungovania

Odťahový ventilátor so snímačom prítomnosti osôb (pohybovým senzorom) funguje na podobnom princípe ako bežné odťahové ventilátory, avšak s inteligentným riadením. Elektrický zdroj naštartuje motor, ktorý spôsobí rotáciu rotorov a pohyb vzduchu. V dôsledku toho je vlhký vzduch nasávaný do ventilačnej šachty. Ventilátor obsahuje automatický snímač prítomnosti osôb v oblasti jeho pokrytia a dosahu. Ak je zaznamenaný pohyb, nasleduje automatická prevádzka v trvaní približne 15 minút. Po ďalšom výskyte pohybu počas prevádzky ventilátora začína plynúť nový interval 15 minútového dobehu. Ventilátor neustále vyhodnocuje posledný pohyb, ktorý nastal v miestnosti, a od tohto okamihu je prednastavený 15 minútový čas prevádzky ventilátora. Táto automatická funkcia je vhodná pre bezbariérové priestory a pod.

Príkladom takého zariadenia je radiálny ventilátor s pohybovým senzorom, ktorý môže mať maximálny vzduchový výkon 60, 100, 60/35 a 100/60 m³/h a krytie IP 55. Motor je bezúdržbový, extrémne energeticky úsporný s príkonom 9 / 18 / 34 W a napájaním 230 V. Akustický výkon sa môže pohybovať okolo 39 dB(A) a akustický tlak 35 dB(A). Krytie IP 55 umožňuje umiestnenie aj v zóne 1 vlhkých priestorov (nad vaňu, do sprchového kúta atď.).

Ďalšie typy senzorov a funkcií

• Ventilátor s čidlom vlhkosti (hygrostatom): Je ideálny tam, kde sa vlhkosť mení nárazovo - napríklad pri dlhom sprchovaní alebo praní. Čidlo vyhodnotí aktuálnu vlhkosť vzduchu a pri prekročení nastavenej hranice (napr. 65 %) automaticky spustí ventiláciu. Po poklese vlhkosti sa zariadenie samo vypne.
• Ventilátor s časovačom: Často sa používa v kombinácii s osvetlením. Zapne sa pri rozsvietení svetla a po jeho zhasnutí ešte určitý čas beží - typicky 3 až 15 minút, podľa nastavenia. Tento systém zabezpečí kompletné odvetranie kúpeľne, aj keď používateľ už miestnosť opustil.
• Základné modely vs. prémiové riešenia: Rozdiel nie je len vo výbave, ale najmä v životnosti, hlučnosti a účinnosti. Prémiové modely sú určené pre kúpeľne, kde je dôležité presné riadenie, spoľahlivosť a komfort.

Inštalácia kúpeľňového ventilátora

Inštalácia ventilátora do kúpeľne vyžaduje zvýšenú opatrnosť a dodržiavanie bezpečnostných noriem. Ak elektrické zariadenie neinštalujete profesionálnym spôsobom, môže to spôsobiť vážne nehody.

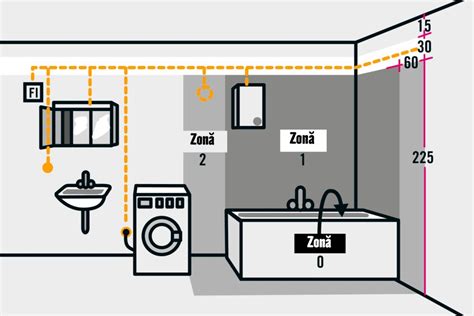

Bezpečnostné zóny a krytie IP

Kúpeľňa by mala byť rozdelená do imaginárnych zón. Imaginárna zóna číslo 1 je nad vaňou alebo v sprche alebo v najbližšej blízkosti akéhokoľvek zariadenia alebo zásuvky. Čím ďalej od zóny 1, tým väčším číslom ju označujeme. Zóny skutočne ukazujú vzdialenosť od vane alebo sprchovacej vaničky. Čím sme k nim bližšie, tým sú naše možnosti obmedzené.

• Zóna 1: Nad vaňou alebo sprchou - z hľadiska ochrany proti dotyku nie je možné inštalovať 230V spotrebič. Môžu byť použité 12V ventilátory, ale ich napájanie môže byť iba v zóne 2. Odporúča sa krytie IPX7.
• Zóna 2: Do 60 cm od vane/sprchy - ventilátor do kúpeľne musí mať minimálnu ochranu IPX4. Odporúča sa krytie IPX5.
• Zóna 3 (alebo mimo zón): Mimo zón 1 a 2.

Pre ventilátory inštalované priamo nad sprchovými oblasťami sa odporúča stupeň krytia minimálne IP45 (ideálne IPX5 alebo vyššie). Vždy sa riaďte miestnou normou (napr. STN EN 60364-7-701).

Príprava miesta a elektroinštalácie

Pred samotnou inštaláciou ventilátora je potrebné dôkladne pripraviť miesto. Najprv sa určí, kam sa ventilátor do WC alebo kúpeľne osadí - zvyčajne ide o stenu alebo strop blízko sprchového kúta alebo vane, ale mimo dosahu priameho kontaktu s vodou (zóna 2 podľa normy STN EN 60364-7-701). Umiestnenie ovplyvňuje typ ventilátora aj spôsob jeho zapojenia. V prípade novostavby sa vedenie elektroinštalácie pripravuje už počas hrubej stavby. Pri rekonštrukcii je častokrát potrebné vytvoriť nový vývod, osadiť inštalačnú krabicu a priviesť prívodný kábel. Tu sa rozhoduje, či pôjde o ventilátor s časovačom, čidlom vlhkosti alebo len základný model s vypínačom.

Súčasťou tejto fázy býva aj montáž nástenného svietidla, najmä pri komplexnej úprave kúpeľne. Osvetlenie a ventilácia často využívajú spoločné elektroinštalačné trasy, preto je praktické riešiť ich naraz. Správne zapojenie umožňuje prepojenie ventilátora so svetlom a musí zároveň rešpektovať bezpečnostné zóny kúpeľne, čím sa predíde dodatočným zásahom do stien.

Vŕtanie a osadenie ventilátora

Po vyznačení miesta a vyrezaní otvoru (najčastejšie priemer 100 alebo 125 mm) nasleduje osadenie telesa ventilátora. Otvor sa vŕta do steny, stropu alebo do šachty. Dôležité je, aby bola stena suchá, rovná a bez prachu - inak ventilátor nemusí správne priliehať. Pri odbornej montáži ventilátora sa používajú tlmiace podložky, ktoré minimalizujú vibrácie a zabezpečujú tichší chod. Zároveň sa overí tesnosť osadenia a správne nasmerovanie výfukového otvoru do potrubia alebo priamo von. Väčšina ventilátorov má límec alebo prírubu, ktorá presne pasuje do ústia vetracieho potrubia. Montáž krytu na stenu nie je vždy nutná; pokiaľ áno, vykonáva sa pomocou skrutiek. Stačí vyvŕtať malé otvory do steny, vložiť kryt ventilátora a utiahnuť skrutky. Pokiaľ nechceme vŕtať otvory do steny (napr. máme obavy o stav obkladov v kúpeľni), môžeme na inštaláciu hmoždiniek rezignovať a použiť vhodné lepidlá či tmely.

Dopojenie ventilátora na elektrinu

Dopojenie ventilátora na elektrinu vyžaduje základné elektroinštalačné znalosti. Napájacie káble musia byť inštalované v beznapäťovom stave! V inštalácii napájajúcej ventilátor musí byť nainštalovaný 2-pólový odpojovač pre použitie v inštaláciách budov, ktorý odpojí oba vodiče napájacieho kábla. Štandardne sa používajú káble CYKY 3×1,5 mm². Pre ventilátory s časovačom alebo čidlom vlhkosti je potrebný triedielny prívod - fáza (L), nulový vodič (N) a spínaný vodič (L1), ktorý riadi zapnutie ventilátora (napr. vypínačom svetla).

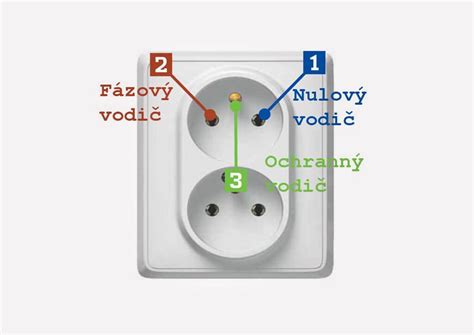

Napájanie zo siete prebieha pomocou svorkovnice, ktorá sa nachádza pod krytom ventilátora. Všetky svorky na zariadení by mali byť zodpovedajúcim spôsobom označené.

• Hnedý vodič: Je fázou, ktorá musí byť pripojená na znak L v termináli. Skontrolujte fázu siete v drôtoch fázovou ceruzkou.
• Modrý vodič (0): Musí byť pripojený k znaku N (nulový vodič).
• Čierny vodič: Je prerušovanou fázou a pripája sa k znaku T. Čierny vodič je potrebný, ak chcete ventilátor ovládať pomocou samostatného spínača. V čiernom vodiči je napätie len vtedy, ak je zapnutý spínač pripojený k nemu.

Pripojenie sa vykonáva v inštalačnej krabici za ventilátorom alebo v blízkej krabici mimo vlhkého prostredia. Celé zapojenie musí byť v súlade s platnými normami a zabezpečené proti náhodnému dotyku.

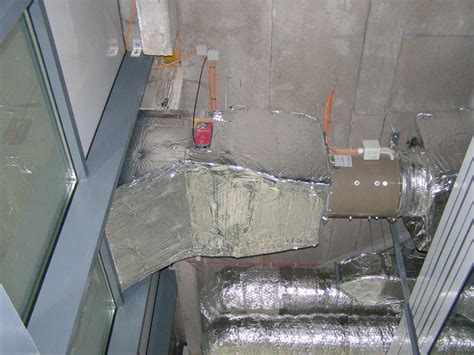

Vetracie potrubie a jeho izolácia

Medzinárodný bytový predpis (IRC) a ďalšie stavebné predpisy stanovujú, že výfukové ventilátory z kúpeľní musia byť odvádzané priamo von, nie do podkroví, priestorov pod podlahou alebo do akéhokoľvek recirkulačného systému (podľa časti M1507.1). Keď ľudia tieto ventilátory nesprávne inštalujú tak, že ich nasmerujú do uzavorených priestorov, prenášajú veľké množstvo vlhkosti do miest, ktoré ľahko nevidíme. To časom vedie k hnilobe dreva, rastu plesní a poškodeniu izolácie. Pravda je taká, že recirkulačné ventilátory len pretláčajú rovnaký vlhký vzduch namiesto toho, aby ho skutočne odstránili, čo znamená, že takýto systém neprejde ani inšpekciou.

Pre najlepšie výsledky inštalujte buď tuhý kovový potrubný systém, alebo hladkostenné PVC potrubie, pretože tieto materiály vydržia dlhšie a umožnia voľný prietok vzduchu. Udržujte potrubie čo najkratšie a čo najpriamejšie pri pripájaní vonku. Odporúča sa udržiavať dĺžku potrubia pod 15 stopami (cca 4,5 metra) a snažiť sa, aby v jednom úseku neboli viac ako dva pravouhlé ohyby. Každé koleno v podstate pridá odpor ekvivalentný ďalším 10 až 15 stopám potrubia, čo znižuje prietok vzduchu a núti ventilátory pracovať ťažšie, než by mali.

Akékoľvek potrubie prechádzajúce chladnými priestormi, ako sú podkrovia, musí byť správne izolované materiálom s hodnotou R-8 alebo vyššou, pokrytým fóliou, aby sa zabránilo tvorbe vlhkosti vo vnútri. Na tesnenie spojov nepoužívajte bežnú lepiacu pásku. Namiesto toho použite tmel, pretože bežné lepidlá majú tendenciu sa rozkladať pri opakovaných teplotných výkyvoch. Keď je potrubie správne navrhnuté, riadne izolované a tesne uzatvorené, systém efektívne dodáva požadované kubické stopy vzduchu za minútu, efektívne odstraňuje paru a šetrí peniaze predlžovaním životnosti ventilátorových komponentov. Dôležité je tiež zabezpečiť, aby kanál v stene bol mierne naklonený smerom k dolnej strane steny, aby sa zabránilo vniknutiu vody (napr. z dažďa) späť do potrubia.

Skúška a prvé spustenie

Po zapojení sa vykoná skúšobné spustenie ventilátora. Overuje sa: smer prúdenia vzduchu, správne fungovanie časovača alebo čidla, hlučnosť a stabilita osadenia. V prípade ventilátora s automatickým spínačom sa testuje aj pohybový senzor či čidlo vlhkosti. Nastavujú sa parametre podľa potrieb - dĺžka dobehu, úroveň vlhkosti pre spustenie a pod. Správne nainštalovaný ventilátor musí bezchybne odsávať vzduch, nevydávať nadmerný hluk a zapínať sa v požadovanom režime. Pri profesionálnej inštalácii ventilátora býva skúška súčasťou odovzdania zákazníkovi.

Dôležitosť odbornej inštalácie

Profesionálna inštalácia kúpeľňového ventilátora je kľúčová pre bezpečnosť a efektívnosť celého systému.

Zákonné normy a bezpečnosť

Zapojenie akéhokoľvek elektrického spotrebiča do kúpeľne podlieha prísnym bezpečnostným pravidlám. Vlhké prostredie výrazne zvyšuje riziko skratu alebo úrazu elektrickým prúdom. Preto sa elektroinštalačné práce v kúpeľni môžu vykonávať len osobami s odbornou spôsobilosťou podľa zákona č. 124/2006 Z. z. Elektrikár ventilátor zapojí bezpečne a podľa aktuálnych noriem STN, ktoré definujú, v akej vzdialenosti od vodných zdrojov môže byť zariadenie, aký typ krytia (napr. IPX4) musí mať a ako má byť vedená kabeláž. Pri neodbornej montáži riskujete nielen škodu na majetku, ale aj neuznanie záruky zo strany výrobcu.

Kombinácia s inými elektroinštalačnými prácami

Mnoho zákazníkov si montáž elektrického ventilátora necháva vykonať spolu s inými zásahmi do elektroinštalácie - napríklad výmenou vypínačov, svetiel alebo celkovou rekonštrukciou rozvodov v kúpeľni. V takýchto prípadoch je rozumné všetko zveriť do rúk jedného odborníka, čím sa zabezpečí kompatibilita a zjednoduší revízna kontrola. Profesionálna inštalácia ventilátora zaručuje, že celý systém bude fungovať tak, ako má - bez vypadávajúceho ističa, bez neželaného preťaženia siete a s dôrazom na dlhodobú spoľahlivosť.

Najčastejšie chyby pri montáži ventilátora a ich dôsledky

V praxi sa často stretávame s chybným zapojením, ktoré vedie k problémom:

• Nesprávne umiestnenie ventilátora: Ak sa ventilátor osadí príliš ďaleko od zdroja vlhkosti (napr. nad dvere namiesto nad sprchu), jeho účinnosť výrazne klesá. Rovnako problémové je aj príliš vysoké umiestnenie, kde môže dochádzať k hromadeniu kondenzátu v potrubí. Ventilátor by mal byť inštalovaný čo najbližšie k miestam s vysokou vlhkosťou - typicky nad sprchovací kút, vaňu alebo práčku, ale zároveň mimo priameho kontaktu s vodou, v súlade s bezpečnostnými zónami.
• Chýbajúce spätné klapky alebo tlmiče: V bytových domoch, kde sú kúpeľne napojené na spoločnú vetraciu šachtu, je nevyhnutné použiť spätnú klapku. Jej absencia vedie k tomu, že cez ventilátor sa dostáva späť nežiaduci vzduch a pachy z iných bytov.
• Ventilátor nefunguje automaticky: Pri nesprávnom pripojení k vypínaču sa ventilátor s časovačom nevypne alebo nevie reagovať na svetlo.
• Prepólovanie vodičov: Nesprávne zapojenie fázového a nulového vodiča spôsobuje, že ventilátor nedostáva správny signál.
• Chýbajúci ochranný vodič (PE): Čo je v kúpeľni závažné bezpečnostné riziko.
• Zlý prierez káblov: Príliš tenké káble môžu prehrievať a spôsobovať poruchy.

Tieto chyby môžu spôsobiť poškodenie ventilátora, nesprávne fungovanie alebo dokonca skrat. Navyše, pri havárii poisťovňa nemusí uznať poistnú udalosť, ak zistí, že inštalácia nebola vykonaná odborne.
