Aby motor auta a všetky jeho systémy a jednotky pracovali správne a výkonne, je potrebné zabezpečiť, aby sa motor dostal do optimálnej prevádzkovej teploty. Nemenej dôležité však je túto optimálnu prevádzkovú teplotu udržať počas chodu motora. Problémy s prevádzkou motora väčšinou nastávajú vtedy, ak sa motor príliš zaťažuje používaním vo veľmi chladnom počasí alebo vo veľmi horúcom počasí.
Vo všeobecnosti môžeme najpoužívanejšie systémy chladenia pre automobily rozdeliť do dvoch typov, a to na systémy s chladením motora pomocou vzduchu a systémy chladenia motora, v ktorých sa používa určitý typ chladiacej kvapaliny.
Vzduchové chladenie motora
Autá, v ktorých sa používa systém vzduchového chladenia, sa obvykle vyznačujú nižším výkonom. Je to tak najmä kvôli tomu, že systém chladenia vzduchom je menej výkonný a motor zvládne účinne chladiť len do určitej úrovne náročnosti prevádzkových podmienok. Tento systém sa používal najmä v minulosti, no svoje opodstatnenie si nájde aj v niektorých dnešných autách.
Základnými komponentmi systému chladenia motora vzduchom sú rôzne typy ventilátorov a lopatkových rotorov, ktoré pomáhajú nasávať čerstvý vzduch do systému a následne posúvať a odvádzať horúci vzduch mimo systém. Takto sa zabezpečuje zachovanie optimálnej prevádzkovej teploty motora.
Pre krajiny, v ktorých sa vyskytujú piesočné búrky, je vhodnejšie vzduchové chladenie, pretože piesok môže zaniesť jednotlivé otvory v chladiči. Systém vzduchového chladenia je pre dnešné potreby moderných áut nedostačujúci, ale stále sa môže používať v iných odvetviach, ako napríklad vzduchové chladenie motorov malých lietadiel, motocyklov s nižším výkonom, motorových kosačiek alebo podobných menších zariadení a strojov s nízkym výkonom. Je to prakticky bezúdržbové riešenie.
Kvapalinové chladenie motora

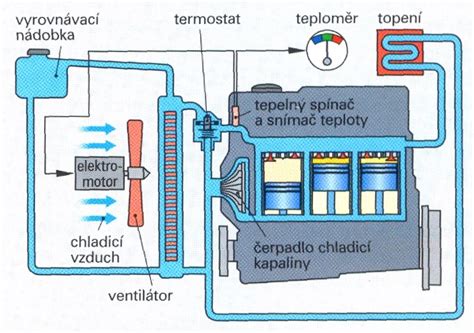

Dnešné moderné vozidlá však väčšinou využívajú systém chladenia motora pomocou špeciálnych kvapalín. Jedná sa zväčša o špeciálne navrhnuté chladiace zmesi a kvapaliny, ktoré si dokážu udržať svoju teplotu aj pri náročnejších prevádzkových podmienkach. Táto technológia sa používa vo výkonnejších motoroch, ktoré pre udržanie si optimálnej prevádzkovej teploty potrebujú omnoho účinnejší systém chladenia, než je chladenie vzduchom. Vďaka prepracovanému dizajnu systému chladenia zvládne chladiaca kvapalina v moderných motoroch chladiť motor aj pri veľmi silnej záťaži, pričom ani v tomto prípade nehrozí prehrievanie, ktoré by ho mohlo poškodiť.
Kvapalinové chladenie sa používa vo vozidlách alebo v strojoch a zariadeniach s vyšším výkonom. Jeho údržba je o niečo prácnejšia, ale systém sa oplatí spoľahlivou prevádzkou a ochranou motora pred prehriatím. Kľúčové komponenty chladiaceho systému zabezpečujú správnu teplotu motora, čím predlžujú jeho životnosť a zvyšujú efektivitu. Jeho hlavnou úlohou je udržiavať optimálnu prevádzkovú teplotu motora tým, že odvádza nadmerné teplo vznikajúce počas jeho prevádzky. Teplo sa absorbuje do chladiacej kvapaliny, ktorá následne cirkuluje cez motor a odvádza sa do chladiča.
Kľúčové komponenty kvapalinového chladiaceho systému
Chladič motora

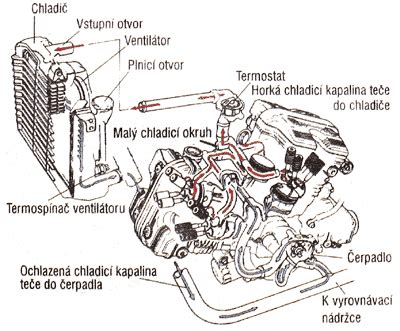

Chladič motora je jedným z hlavných komponentov chladiaceho systému. Funguje ako výmenník tepla, odvádza prebytočné teplo z chladiacej kvapaliny a vracia ju späť do motora ochladenú. Chladič pozostáva z tenkých trubiek a lamiel, cez ktoré preteká horúca chladiaca kvapalina. Prúdenie vzduchu (z jazdy alebo ventilátora) pomáha ochladiť kvapalinu, ktorá následne pokračuje v obehu cez motor, aby odvádzala teplo.
U automobilov s automatickou prevodovkou sa chladičom odvádza i teplo prevodovky. Chladičom prechádza teplo zhora dolu. Existujú chladiče s priečnym prúdením, u ktorých sú komory umiestnené na boku výmenníka a chladiaca kvapalina prúdi z jednej strany na druhú. Taktiež sa používajú chladiče s priečnym prúdením pre nízku a vysokú teplotu, kde použitie deliacej priečky v komore a rôzne vysoko umiestnených nátrubkov vtokových a výtokových hrdiel umožňuje vytvorenie dvoch rôznych zón.
Čerpadlo chladiacej kvapaliny
Čerpadlo chladiacej kvapaliny je konštruované ako rotačné odstredivé radiálne čerpadlo. V telese čerpadla sa otáča rotor s radiálnymi lopatkami. Lopatkové koleso tlačí kvapalinu smerom von. Chladiaca kvapalina sa do čerpadla privádza z chladiča alebo priamo z komory termostatu. Pohon čerpadla je obvykle klinovým remeňom od kľukového hriadeľa. Otáčky obežného kolesa sú vyššie ako otáčky kľukového hriadeľa vzhľadom na dopravované množstvo chladiacej kvapaliny. Základnou funkciou čerpadla je zabezpečiť neustály obeh chladiacej kvapaliny v systéme.
Termostat
Termostat je regulátorom teploty a je veľmi dôležitou súčasťou chladiaceho systému vozidla. Tento šikovný malý prístroj neúnavne riadi tok chladiacej kvapaliny, zabezpečujúc, aby motor pracoval v ideálnej teplote. Na prednej strane motora detekuje, kedy motor dosiahne neprijateľnú teplotu.
- Studený motor: Keď je motor studený, termostat je v zatvorenej pozícii. Vosková kapsula, ktorá obsahuje termo rozpínajúci sa vosk, je v tomto stave zmrštená a ventil termostatu zabraňuje prechodu chladiacej kvapaliny do chladiča.
- Zahrievanie motora: Ako sa motor zahrieva, vosk vo voskovej kapsule sa začne rozpínať.
- Optimálna pracovná teplota: Keď motor dosiahne svoju optimálnu pracovnú teplotu (často okolo 90°C), termostat je úplne otvorený.
Termostat je často ukrytý v špeciálnom puzdre, ktoré je pripevnené k motoru. Často sa termostat nachádza tam, kde horná chladiaca hadica vychádza z chladiča a pripája sa k motoru. Pre presné nájdenie termostatu je dobré pozrieť sa do servisného manuálu vozidla.
Elektronicky riadené termostaty poskytujú oveľa presnejšiu kontrolu teploty ako mechanické termostaty. Toto umožňuje motoru pracovať v optimálnejšom teplotnom rozsahu, čo zvyšuje efektivitu paliva a znižuje emisie. Vďaka elektronickému riadeniu môže termostat rýchlejšie reagovať na zmeny teploty, čím sa predlžuje životnosť motora. Pri výbere termostatu je dôležité zvoliť typ, ktorý je kompatibilný s vaším vozidlom a spĺňa špecifické požiadavky vášho motorového systému.
Expanzná nádobka
Expanzná nádobka slúži na vyrovnanie tlakových a objemových zmien chladiacej kvapaliny pri jej zahrievaní a chladení. Na nádobke sú vyznačené rysky MIN a MAX, medzi ktorými by sa mala správne nachádzať hladina kvapaliny.
Chladiace kvapaliny
Chladiace kvapaliny sú neoddeliteľnou súčasťou chladiaceho systému každého vozidla. Ich hlavnou úlohou je odvádzať prebytočné teplo z motora a zabezpečiť, aby pracoval pri optimálnej teplote. Ide o nemrznúcu zmes zriedenú destilovanou vodou, ktorá by mala odolať teplotám až do -40 °C.
Chladiaca kvapalina je zmesou monoetylénglykolov, inhibítorov korózie, zvyšovačov pH a ďalších látok, ktoré chránia jednotlivé časti chladiacej sústavy pred koróziou, oxidáciou alebo usadzovaním vodného kameňa. Časom sa však kvalita týchto prímesí znižuje a s ňou aj účinnosť chladiacej kvapaliny. V súčasnosti sa do chladičov dáva nemrznúca zmes, aby jej strata odparovaním nebola veľká, používajú sa uzavreté chladiace systémy. Súčasné nemrznúce zmesi sa vyrábajú na báze glykolu a riedia sa destilovanou vodou. Pretože sa automobily používajú aj v zime, čistá voda na celoročné používanie nevyhovuje.
Typy a výber chladiacich kvapalín
Existuje niekoľko typov chladiacich kvapalín, pričom hlavným rozlišovacím znakom je ich farba. Pri jej výbere je však najlepšie pozrieť sa na označenie na vyrovnávacej nádobke alebo na parametre uvedené v návode na obsluhu vášho vozidla. Chladiaca kvapalina pre ázijské vozidlá nemusí vyhovovať vozidlám iných značiek.
Staršie autá v minulosti používali kvapalinu G10 so slabšou ochranou proti korózii, ktorú postupne nahradila kvapalina G11 na silikátovej báze, vhodná pre liatinové a hliníkové motory. Pre novšie generácie motorov je určená kvapalina G13 s glycerínom, ktorá je ekologickejšia a vhodná aj pre motory s turbom. Na trhu existujú aj produkty ako ACSA či Stabil.
Laicky sa chladiace kvapaliny rozlišujú podľa farby na žltú, modrú (fialovú), červenú alebo modrozelenú. Aká kvapalina je v aute použitá, býva napísané priamo na nádobke (typ B, C, D, G11, G12, G12++, G48 a ďalšie).
Príprava a riedenie
Niektoré chladiace kvapaliny sa dodávajú vo forme koncentrátu a pred použitím ich treba správne zriediť s destilovanou vodou, ideálne v pomere 1:1. Niektoré druhy sa predávajú už zriedené. Pri dolievaní chladiacej kvapaliny by ste mali vždy použiť ten typ, ktorý je už v systéme, ale niektoré sú navzájom kompatibilné. To si radšej overte v pokynoch výrobcu. V prípade núdze, ak vás prekvapí kontrolka signalizujúca nedostatok chladiacej kvapaliny, je potrebné doliať do nádobky obyčajnú vodu na dojazd. Chladiaca kvapalina pre motocykle sa neriedi.
Interval výmeny
Interval výmeny závisí od odporúčaní výrobcu vozidla a typu kvapaliny. Pri starších typoch motorov by ste výmenu mali vykonávať každé dva roky, pri novších je tolerancia 3 až 5 rokov. Odborníci sa snažia neustále vylepšovať vlastnosti chladiacich kvapalín a každý rok prichádzajú s novými zmesami, ktoré sa vyznačujú predĺženými intervalmi výmeny alebo lepšími chladiacimi vlastnosťami.
Bežné poruchy a problémy chladiaceho systému

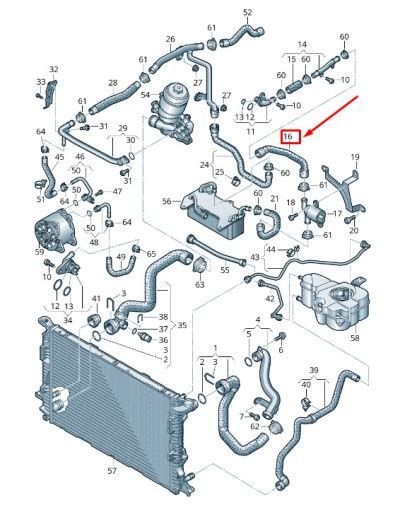

Problém môže nastať pri poškodení niektorej zo súčiastok systému. Väčšinou chladič motora je vystavený nárazom od kamienkov alebo iných malých predmetov, ktoré môžu poškodiť jeho povrch a znížiť tak jeho pracovnú účinnosť. Okrem toho je potrebné systém pravidelne kontrolovať, či sa v ňom nevyskytujú netesnosti, ktoré by mohli vyústiť do úniku chladiacej kvapaliny a tiež k zníženiu účinnosti systému chladenia. Najčastejšie kontroly sa týkajú stavu chladiča, tesnení a výmeny chladiacej kvapaliny. Ak spozorujete tekutinu pod zaparkovaným vozidlom a máte podozrenie na únik, je dôležité, aby ste vozidlo okamžite prehliadli a opravili.
Najčastejšie poruchy chladiaceho systému vznikajú v miestach, kde je kvapalina pod tlakom. Stačí malá netesnosť a motor sa začne okamžite prehrievať z dôvodu poklesu tlaku.
- Únik chladiacej kvapaliny: Poškodené hadice alebo chladič môžu spôsobiť únik kvapaliny. Ak zaznamenáte neobvyklé prehrievanie motora alebo únik chladiacej kvapaliny, je čas navštíviť servis.
- Zanesený chladič: Usadeniny a korózia môžu znížiť účinnosť chladiča. V prípade, ak sa chladič upchá nečistotami a koróziou, klesne jeho schopnosť odvádzať teplo. Na vyčistenie sa používajú chemické prípravky. Nedostatočný prívod vzduchu ku chladiču môžu spôsobovať aj rôzne ozdoby, prídavná húkačka, prídavné reflektory a podobne.
- Poškodené čerpadlo: Ak jeho ložiská či tesnenia zlyhajú, prestane tlačiť kvapalinu do obehu a motor sa prehreje.
- Porucha termostatu: Pokiaľ sa pokazí termostat, ktorý má regulovať prietok kvapaliny podľa teploty, môže tiež dôjsť k prerušeniu jej cirkulácie. Ak termostat nefunguje správne (ak je stále otvorený alebo stále zatvorený), môže to viesť k problémom, ako sú prehrievanie motora alebo neefektívny chladiaci systém. Chybný termostat neotvára malý a veľký chladiaci okruh. Porucha termostatu môže spôsobiť nadmernú spotrebu paliva, hlavne pri vykurovaní. Na overenie funkčnosti termostatu sa kontroluje tak, že sa demontuje a vloží sa do ohrievanej vody, pričom sa sleduje teplota teplomerom. Ak je hadica spojená s chladičom a termostatom studená pri zahriatom motore, systém pracuje správne.
- Zmena farby kvapaliny: Zmena farby kvapaliny môže signalizovať jej zhoršenú kvalitu. Kvapalina by mala mať stále jasnú farbu bez hrdze alebo olejových stôp.
- Sladký zápach: Ak pocítite sladký zápach chladiacej kvapaliny, môže to znamenať jej únik do priestoru motora.
"Ak nám bude z nádobky kvapalina ubúdať, je to väčšinou známka toho, že niečo nie je v poriadku. Určite odporúčam vykonať tlakovú kontrolu v servise," varuje Karel Starý, vedúci servisných služieb Škoda Auto Česká republika.
Ventilátory v chladiacom systéme motora
Ventilátory zohrávajú zásadnú úlohu pri udržiavaní optimálnej teploty motorov a prevencii ich prehriatia. Dizajn ventilátora je založený na princípe minimalizácie maximálneho chladiaceho účinku. Požiadavka na výkon ventilátora je podľa rýchlosti jazdy a podľa prevádzkového stavu motora veľmi rozdielna. Existuje aj pojem "pevný pohon", kedy je čerpadlo stále poháňané, pokiaľ motor beží, remeňom od kľukového hriadeľa. Používa sa aj tepelný spínač a snímač teploty, ktorý môže byť použitý spolu s teplomerom alebo samostatne miesto teplomera.
Typy a princípy fungovania ventilátorov
Elektrické ventilátory
Keď je motor v počiatočnej fáze prevádzky a pri nízkych teplotách, alebo keď auto jazdí vysokou rýchlosťou a na chladič fúka studený vzduch, je možné prevádzkovať chladiaci systém bez použitia ventilátora. Aby bola zaistená spoľahlivosť, elektrický ventilátor používa snímač teploty vody motora na riadenie časovania prívodu vzduchu ventilátora. Použitie elektrických ventilátorov môže zlepšiť výkon predhrievania motora, znížiť spotrebu paliva a znížiť hluk ventilátora. Vo všeobecnosti by sa elektrický ventilátor nemal otáčať pri voľnobežných otáčkach. Štruktúra elektrického ventilátora sa skladá hlavne z motora, ističa, spínača teploty vody atď.
Keď je teplota vody nižšia ako 93 stupňov, spínač teploty vody je pripojený k dráhe ističa ventilátora a pod nasávaním cievky magnetu je kontakt odpojený, takže motor nie je pod napätím a ventilátor sa neotáča. Keď teplota vody prekročí 93 stupňov, spínač teploty vody sa odpojí a ventilátor sa aktivuje.
Ventilátor s meničom krútiaceho momentu (hydraulický)
Tento teplotne riadený chladiaci ventilátor meniča krútiaceho momentu dokáže upraviť rýchlosť chladiaceho ventilátora podľa zmien teploty vzduchu prúdiaceho cez chladič. Keď je teplota nízka, ventilátor sa otáča pomaly, čo môže zlepšiť podmienky predhrievania motora a znížiť hluk.
Konštrukcia ventilátora hydraulického meniča krútiaceho momentu je nasledovná: predný koniec hydraulického meniča krútiaceho momentu má rotor meniča krútiaceho momentu. Kryt a plášť meniča krútiaceho momentu sú pripojené k ventilátoru pomocou skrutiek a hlavný hriadeľ hydraulického meniča krútiaceho momentu je pripojený k prevodníku cez ložisko. Kryt twistera je pripojený. Zásobníková komora oleja a pracovná komora meniča krútiaceho momentu sú naplnené silikónovým olejom a medzi oboma komorami je separátor. Na separátore sú otvory na spätný tok silikónového oleja a oleja a bimetalový plech ovláda otváranie a zatváranie týchto otvorov.
- Chladná prevádzka: Keď je teplota vzduchu prechádzajúceho chladičom nižšia ako 60 stupňov, v dôsledku zmrštenia bimetalového plechu je spätný otvor oleja na separátore uzavretý. Keď sa hriadeľ rotora meniča krútiaceho momentu otáča, na ozubenom povrchu okolo rotora je olej čerpadla.
- Zahriata prevádzka: Keď teplota vzduchu prechádzajúceho chladičom presiahne 60 stupňov, bimetalový pás sa natiahne a otvorí vratný otvor oleja na odlučovači. Silikónový olej sa pôsobením odstredivej sily vracia do pracovnej komory cez spätný otvor oleja, čím sa znižuje množstvo silikónového oleja v pracovnej komore. Keď sa zvyšuje, rýchlosť sklzu klesá a rýchlosť ventilátora sa zvyšuje. Rýchlosť remenice ventilátora môže byť napríklad 4000 ot./min a rýchlosť ventilátora 2000 ot./min.
Ako fungujú meniče krútiaceho momentu! (Animácia)
Spojka ventilátora silikónového oleja
Spojka ventilátora silikónového oleja využíva ako médium silikónový olej a na prenos krútiaceho momentu využíva charakteristiky vysokej viskozity silikónového oleja. Teplota vzduchu za chladičom sa používa na automatické ovládanie oddeľovania a zapínania spojky ventilátora cez teplotný snímač. Keď je teplota nízka, silikónový olej netečie, spojka ventilátora je oddelená a rýchlosť ventilátora sa spomalí, v podstate na voľnobeh. Silikónová olejová spojka ventilátora a prvky snímania teploty sú bimetalové snímače teploty vinutých pružín.
- Zvýšenie teploty: Keď teplota vzduchu prúdiaceho cez chladič stúpne, bimetalový teplomer sa zahreje a zdeformuje, čím sa hriadeľ ventilu otáča a otvorí sa vstupný otvor oleja na poháňanej doske. Silikónový olej uložený medzi hnanou doskou a predným krytom prúdi do pracovnej komory medzi aktívnou doskou a hnanou doskou, spojka sa zapne a otáčky ventilátora sa zvýšia.
- Pokles teploty: Keď teplota vzduchu prúdiaceho cez chladič klesne, bimetalový teplomer sa vráti do pôvodného stavu a doska ventilu uzavrie otvor na prívod oleja. Pôsobením odstredivej sily sa silikónový olej vracia z pracovnej komory do komory na skladovanie oleja cez spätný otvor oleja a spojka sa oddelí.
Špeciálne chladiace systémy
- Podtlakové chladenie: Ventilátor je umiestnený na výstupe z chladiaceho plášťa.
- Ejektorové (vysávačové) chladenie: Je podtlakové, ale nemá ventilátor. Chladiaci plášť je ukončený difúzorom. Princíp je v tom, že výfukové potrubie ústí do ejektora, kde výfukové plyny strhávajú vzduch z chladiaceho plášťa, miešajú sa s ním a potom táto zmes vychádza difúzorom do ovzdušia.
Vplyv efektívneho chladenia na výkon a ekológiu
Chladenie je nutné odvádzať vzhľadom k obmedzenej tepelnej odolnosti piestov, valcov, hlavy valcov, turbodúchadla a mastiaceho oleja. Chladením sa u zážihových motorov znižuje sklon k detonačnému spaľovaniu. Pri plnom zaťažení motora sa musí chladením odviesť 20-30% tepla, ktoré sa uvoľňuje pri spaľovaní. Chladenie chráni pred prehriatím častí motora, ktoré nemôžu teplo priamo odovzdať chladiacej kvapaline alebo chladiacemu vzduchu.
Efektívne chladenie motorov má aj ekologické dôsledky. Zníženie spotreby paliva vedie k menšiemu vyžarovaniu skleníkových plynov. Z tohto dôvodu sa investície do technológií, ktoré zlepšujú chladenie motorov, stávajú nevyhnutnosťou pre udržateľný rozvoj. Správne nastavenie ventilov môže mať zásadný dopad na výkon a efektivitu motorov. Ak sú ventily dobre nastavené, motor môže dosiahnuť optimálny pracovný výkon a znížiť spotrebu paliva. Naopak, nesprávne nastavené ventily môžu viesť k zvýšenej spotrebe paliva a nižšiemu výkonu.
Moderné technológie a budúcnosť chladenia motorov
Pokrok v technológii chladenia motorov je neustály. Medzi najnovšie trendy patrí vývoj inteligentných ventilov, ktoré sú schopné analyzovať teplotné podmienky a prispôsobovať svoje nastavenia na základe faktov, ako sú vonkajšie teploty a aktuálne zaťaženie motora. Taktiež sa pracuje na využití materiálov s vysokou účinnosťou, ktoré sú schopné efektívnejšie odvádzať teplo, čo prispieva k lepšiemu chladeniu motorov.
Vzhľadom na neustály pokrok technológií sa očakáva, že budúcnosť chladenia motorov bude zahŕňať využitie umelej inteligencie (AI), ktorá môže pomôcť optimalizovať chladenie motorov v reálnom čase, a integráciu obnoviteľných zdrojov energie, kde budúce motory môžu byť navrhnuté tak, aby efektívne využívali tieto zdroje na chladenie.
