Ventilátor Vents 100 LDTL: Komplexný Prehľad

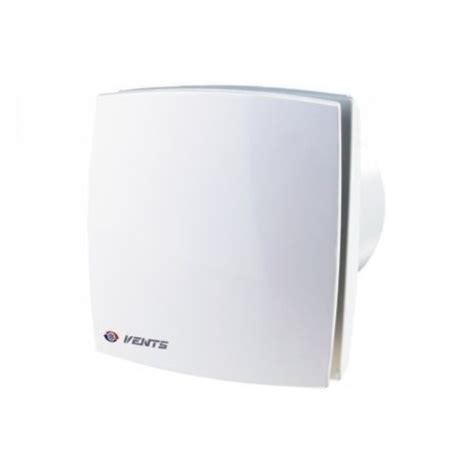

Ventilátor Vents 100 LDTL je axiálny ventilátor navrhnutý pre efektívne odsávanie vzduchu, ktorý kombinuje moderný dizajn, spoľahlivý motor s guľôčkovými ložiskami a praktický časovač pre automatickú prevádzku. Tento model je ideálnym riešením pre zlepšenie kvality ovzdušia v rôznych typoch priestorov.

Účel a Možnosti Použitia

Ventilátor Vents 100 LDTL je určený na trvalé alebo periodické odsávanie vzduchu z bytových a nebytových priestorov. Typické oblasti použitia zahŕňajú kúpeľne, sprchy, kuchyne, toalety, kancelárie, predajne, garáže, sklady a reštaurácie.

• Je navrhnutý pre nízky až stredný prietok vzduchu na krátke vzdialenosti s nízkym odporom vzduchu.
• Montáž je možná priamo do vetracej šachty alebo pripojenie na potrubie.
• Je kompatibilný s potrubím s priemermi 100, 125 a 150 mm. Pre axiálny ventilátor s priemerom 100 mm je odporúčaná maximálna dĺžka potrubia 3 metre.

Konštrukcia a Dizajn

Ventilátor Vents 100 LDTL sa vyznačuje moderným a estetickým vzhľadom. Jeho puzdro a obežné koleso sú vyrobené z vysokokvalitného odolného ABS plastu, ktorý je odolný voči UV žiareniu, čo zaručuje dlhú životnosť a stály vzhľad.

• Predný panel je možné vybaviť rôznymi ozdobnými štítkami z prírodného hliníka.
• Stupeň krytia ventilátora je IP 34, čo znamená ochranu proti striekajúcej vode zo všetkých smerov a ochranu pred vniknutím predmetov väčších ako 2,5 mm.

Motor a Predĺžená Životnosť

Srdcom ventilátora je spoľahlivý elektromotor s dlhou životnosťou, ktorý je navrhnutý na nepretržitú prevádzku a nevyžaduje žiadnu údržbu. Motor je vybavený ochranou proti prehriatiu, čo zvyšuje bezpečnosť a spoľahlivosť zariadenia.

Vďaka vybaveniu motora guľôčkovými ložiskami sa výrazne predlžuje životnosť ventilátora z pôvodných 5 000 hodín prevádzky až na 30 000 hodín. Táto vlastnosť ho robí ideálnym pre montáž do stropu alebo pre prevádzku dlhšiu ako 30 minút, kde by ventilátor s klznými ložiskami nemal byť používaný.

Možnosti Ovládania

Ventilátor Vents 100 LDTL ponúka rôzne metódy ovládania pre maximálnu flexibilitu.

Manuálne Ovládanie

• Externý vypínač: Ventilátor je možné ovládať štandardným vypínačom osvetlenia v miestnosti, ktorý nie je súčasťou balenia.
• Ťahový spínač: Niektoré modely môžu byť ovládané pomocou zabudovaného ťahového spínača. Tento typ ovládania nie je možné použiť pri stropnej inštalácii.
• Regulátor otáčok: Regulácia otáčok je možná prostredníctvom externého regulátora otáčok, ktorý taktiež nie je súčasťou dodávky.

Automatické Ovládanie s Časovým Spínačom

Model LDTL je vybavený integrovaným časovým spínačom, ktorý je umiestnený priamo vo ventilátore vedľa svorkovnice. Možnosť nastavenia časového spínača je od 2 do 30 minút.

Princíp fungovania časového spínača:

Na zapojenie ventilátorov s časovým spínačom slúžia tri svorky: N (nulový vodič), L (fáza) a LT (ovládací vodič - fáza). Svorky N a L musia byť trvalo pod napätím.

Ak nie je k ventilátoru privedený tretí vodič na svorku LT od externého spínača, nebudete môcť ventilátor ovládať. Použitie externého spínača slúži na to, aby sa ventilátor mohol zapnúť na dobu, ktorá je nastavená na časovom spínači. Keď prvýkrát zapojíte ventilátor s časovým spínačom do siete, ventilátor beží po dobu, ktorá je nastavená na časovom spínači (minimálne 2 minúty až 30 minút), potom vypne a je pripravený na ďalší impulz z externého spínača.

Zapojenie s osvetlením:

Ak na svorku LT zapojíte fázu od vypínača osvetlenia, zapnutím osvetlenia zapnete aj ventilátor. Ventilátor sa spustí a stále beží, pokiaľ je osvetlenie zapnuté. Akonáhle osvetlenie zhasnete, zo svorky LT zmizne napätie a začne sa odpočítavať čas dobehu, ktorý máte nastavený na časovom spínači ventilátora. Po uplynutí nastaveného času ventilátor vypne. Ak by sa v tomto čase opäť rozsvietilo, po zhasnutí začína bežať znovu celý nastavený interval.

Dôležité upozornenie: Na svorke LT nesmie byť trvale napätie. Ak by bolo na svorke LT trvale napätie, ventilátor nebude vypínať a bude bežať stále.

Inštalácia a Montáž

Špeciálne navrhnutá konštrukcia tela ventilátora umožňuje jeho jednoduchú montáž a demontáž. Ventilátor sa montuje priamo do vetracej šachty alebo sa pripojí na potrubie.

• Upevnenie: Na stenu sa upevňuje pomocou samorezných skrutiek.
• Flexibilné potrubie: Odporúča sa pri aplikáciách, kde je vetracia šachta umiestnená vzdialene. Vzduchovod sa pripája k prírube ventilátora pomocou svoriek.
• Stropná montáž: Ventilátor je vhodný na montáž na strop.
• Nízkonapäťové pripojenie: Pre nízkonapäťové pripojenie motora ventilátora 12 V k sieti 220 V / 50 Hz je potrebný znižovací transformátor TRF 220/12-25, ktorý je k dispozícii na vyžiadanie.
• Orientácia: Možná je montáž vertikálne aj horizontálne.
• Kompatibilita potrubia: Ventilátor je plne kompatibilný s potrubím rovnakého priemeru - PVC, PVC flexi, AL flexi, Euro Al a izolované potrubie.

Pre zabránenie prúdenia pachov a studeného vzduchu späť do miestnosti sa k ventilátoru odporúča zakúpiť spätnú klapku. Vo ventilátore sú predvŕtané otvory pre spätnú klapku, takže ju možno jednoducho na ventilátor nasadiť a inštalácia je dokončená.
