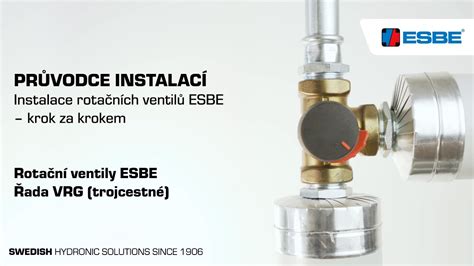

Rad ESBE VRG132 predstavuje sériu kompaktných, vysoko tesných zmiešavacích ventilov s vonkajším závitom. Tieto ventily sú vyrobené zo špeciálnych mosadzných zliatin, čo umožňuje ich použitie v systémoch vykurovania aj chladenia.
Kľúčové vlastnosti a dizajn
Pre jednoduchšie a pohodlnejšie ručné ovládanie sú ventily vybavené protišmykovými knoflíkmi s mäkkým povrchom. Súčasťou sú aj nastaviteľné koncové dorazy s akčným rozsahom maximálne 90°. Stupnica umiestnená pod knoflíkom môže byť ľubovoľne orientovaná vzhľadom k srdcu klapky, čo umožňuje prispôsobenie orientácii ventilu v konkrétnej aplikácii.
V spojení so servopohonmi ESBE ARA600 vytvárajú ventily radu VRG130 mimoriadne presný a ekonomický celok, a to vďaka unikátnemu a mimoriadne stabilnému spojeniu ventil-servopohon.
Materiálové vyhotovenie a odolnosť
Ventily ESBE VRG132 sú vyrobené z mosadze typu DZR, ktorá je špeciálne upravená s ochranou proti vylúhovaniu zinku. Táto úprava zaručuje dlhú životnosť a odolnosť voči korózii, čo je dôležité najmä pri použití v rôznych typoch médií a pri vyšších teplotách.
Technické parametre
Pripojenie a rozmery
Ventily ESBE VRG132 sú dostupné vo veľkostiach DN 15 až DN 50 s vonkajším závitom podľa normy ISO 228/1.
Prevádzkové podmienky
- Tlaková trieda: PN 10
- Teploty média:
- Maximálna trvalá teplota: +110 °C
- Maximálna dočasná teplota: +130 °C
- Minimálna teplota: -10 °C
Médium
Ventily sú vhodné pre nasledujúce médiá:
- Vykurovacia voda (v súlade s normou VDI 2035)
- Zmesi vody a glykolu (max. 50 %)
- Zmesi vody a etanolu (max. množstvo nie je špecifikované v poskytnutom texte, ale predpokladá sa jeho obmedzenie)
Oblasti použitia
Vďaka svojim vlastnostiam sú ventily ESBE VRG132 univerzálne použiteľné v širokej škále aplikácií:
- Vykurovanie
- Chladenie
- Podlahové vykurovanie
- Solárne systémy
- Ventilácia
- Centrálne rozvody
Kompatibilné servopohony a regulátory
Ventily ESBE VRG132 sú navrhnuté pre spoluprácu s rôznymi typmi servopohonov a regulátorov:
- ESBE ARA600 a rad 90
- ESBE CRA210, CRA120 (vyžaduje adaptér), CRB210, CRB220, CRC210, CRC120 (vyžaduje adaptér), CRD220, CRK210, CRS210
Pri použití servopohonov BELIMO (VZT) je možné využiť akékoľvek servo, pričom je nutné osadiť adaptérom VRG 801.
Možnosti údržby a renovácie
Všetky hlavné časti ventilu je možné vymeniť alebo pretesniť. Pre tieto účely sú k dispozícii sady tesnení alebo kompletné renovačné sady, čo predlžuje životnosť a funkčnosť ventilu.
Porovnanie s inými modelmi radu VRG
V rámci produktového radu ESBE existujú aj ďalšie modely, ktoré sa líšia svojimi špecifikáciami a určením:
- ESBE VRG 138: Trojcestný ventil DN 20 s vonkajším závitom, Kvs 6,3 m3/h, vyrobený z mosadze DZR.
- ESBE VRG 231: Trojcestný prepínací ventil DN 40 (Kvs 25 m3/h) a DN 20 (Kvs 6,3 m3/h), vyrobený z mosadze DZR, vhodný pre aplikácie bez požiadavky na presnú regulačnú charakteristiku.
- ESBE VRG 131: Trojcestný zmiešavací ventil DN 20 s vonkajším závitom, Kvs 6,3 m3/h, vyrobený z mosadze DZR.
- ESBE VRG 232: Trojcestný prepínací ventil DN 32, Kvs 16 m3/h, vyrobený z mosadze DZR.
- ESBE VRG 133: Trojcestný zmiešavací ventil DN 20 so zvieracími matkami na CU rúrky, Kvs 6,3 m3/h (alebo 4 m3/h), vyrobený z mosadze DZR.
- ESBE VRG 331: Trojcestný zmiešavací ventil s vnútorným závitom, napr. DN 40 (Kvs 45 m3/h) alebo DN 50 (Kvs 65-40 m3/h).
- ESBE VRG 332: Trojcestný zmiešavací ventil DN 20 s vnútorným závitom, Kvs 13-8 m3/h.
Existujú aj robustnejšie modely s liatinovým telesom pre špecifické aplikácie, ako sú napríklad ventily radu 3F (napr. 3F 20, 3F 25, 3F 40, 3F 50, 3F 65, 3F 150) s prírubovým pripojením a vyššími hodnotami Kvs.
