Podlahové vykurovanie predstavuje jeden z najkomfortnejších spôsobov vykurovania budov, založený na princípe rovnomernej distribúcie tepla prostredníctvom vykurovacích rúr integrovaných priamo v podlahe. Pre optimálnu funkčnosť systému je nevyhnutné dodržiavať špecifické technické pravidlá počas jeho návrhu aj samotnej realizácie.
Spôsoby ukladania vykurovacích rúr
Existujú dva základné spôsoby ukladania vykurovacích rúr: meandrové a špirálové. Každý z nich má svoje špecifické výhody a je vhodnejší pre rôzne typy miestností.
Meandrové ukladanie
Meandrové ukladanie je najjednoduchším spôsobom montáže. Rúrky sa ukladajú paralelne vedľa seba a následne sa otáčajú pod uhlom 180°. Tento spôsob je výhodný najmä pri miestnostiach s nepravidelným alebo asymetrickým pôdorysom, kde je potrebné prispôsobiť trasu rozvodu rôznym prekážkam a tvarom stien. Nevýhodou meandra je postupné klesanie teploty vody od vonkajšej steny smerom dovnútra miestnosti.

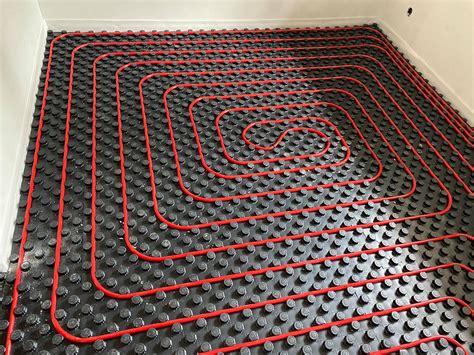

Špirálové ukladanie
Špirálové ukladanie je zložitejšie, avšak prináša rovnomernejšiu povrchovú teplotu podlahy. V tomto prípade sa rúrky ukladajú tak, že prívod aj spätné vedenie prechádzajú popri sebe. Tým sa eliminuje výrazný pokles teploty a zabezpečuje sa stabilnejšie rozloženie tepla po celej ploche. Špirálový systém je vhodný najmä do väčších miestností s pravidelným pôdorysom. Výhodou je aj možnosť použiť väčšie priemery rúr, keďže oblúky sa vytvárajú pod uhlom 90° a ohýbanie rúr je menej náročné.
Kľúčové faktory pri návrhu podlahového vykurovania
Pri navrhovaní podlahového vykurovania je dôležité zohľadniť niekoľko kľúčových faktorov pre zabezpečenie efektívnej a bezproblémovej prevádzky.
Maximálna dĺžka vykurovacieho okruhu
Odporúčaná maximálna dĺžka jedného vykurovacieho okruhu by nemala presiahnuť 100 metrov, v niektorých prípadoch je možné uvažovať až o 120 metroch, no ide skôr o výnimku. Dlhé okruhy môžu spôsobiť problémy s rovnomerným rozložením teplôt a zvýšenými tlakovými stratami, čo vedie k neefektívnemu vykurovaniu.
Jednotná stredná teplota vykurovacej vody
Pre zjednodušenie regulácie a zabezpečenie rovnakých prevádzkových podmienok pre všetky okruhy je dôležité vychádzať z rovnakej strednej teploty vykurovacej vody pre všetky miestnosti. Rozdielne teplotné požiadavky by komplikovali nastavenie systému.
Samostatné vykurovacie okruhy pre väčšie miestnosti
Pre optimálnu reguláciu teploty a dosiahnutie rovnomernejšieho rozloženia tepla sa odporúča navrhnúť samostatný vykurovací okruh pre väčšie miestnosti.
Rozostupy medzi vykurovacími rúrkami
Rozostupy medzi jednotlivými rúrkami sa zvyčajne pohybujú od 100 do 300 milimetrov. Čím sú rúrky bližšie pri sebe, tým vyššia je povrchová teplota podlahy. Pri obvodových stenách s vyššími tepelnými stratami sa odporúča rozostup zmenšiť, čím sa vytvorí tzv. okrajová zóna eliminujúca studené sálanie od stien a zvyšujúca komfort.
Dilatačné škáry
Pri väčších plochách je nevyhnutné počítať s dilatačnými škárami. Maximálna plocha jedného okruhu by nemala presiahnuť 25 m², pričom žiadny rozmer nesmie byť väčší ako šesť metrov. Dilatačná škára rozdeľuje väčšie plochy, aby sa predišlo poškodeniu podlahy v dôsledku tepelných pohybov.
Tepelno-izolačná vrstva
Hrúbka a kvalita tepelnoizolačnej vrstvy pod vykurovacou plochou majú zásadný vplyv na efektivitu systému. Čím lepšia izolácia, tým menšie tepelné straty smerom nadol. Pri nevykurovanom priestore pod podlahou by strata tepla nemala prekročiť desať percent celkového výkonu.
Centrálny prvok systému: Rozdeľovač
Rozdeľovač je centrálnym bodom systému podlahového vykurovania. Mal by byť umiestnený tak, aby vzdialenosti ku všetkým napojeným okruhom boli približne rovnaké, čím sa zabezpečí vyrovnaný hydraulický odpor a stabilná prevádzka.
Princíp fungovania a výhody podlahového vykurovania
Podlahové vykurovanie funguje na princípe sálania, ktoré prináša príjemný pocit tepla podobný hrejivým slnečným lúčom. Vykurovacia voda odovzdáva teplo betónovému poteru, z ktorého sa teplo sála smerom nahor do miestnosti. Vďaka veľkým vykurovacím plochám môže podlahové vykurovanie pracovať s nižšou teplotou vykurovacej vody v porovnaní s radiátormi, čo vedie k nižším prevádzkovým nákladom (úspora energií okolo 10-15 %) a zníženiu tepelných strát.
Nespornou výhodou je aj rovnomerné rozloženie teploty v priestore. Využitím procesu sálania je možné udržiavať teplotu vo vykurovanom priestore o 2-3 °C nižšiu oproti rovnakým miestnostiam vykurovaným klasickým radiátorovým systémom, pri zachovaní rovnakého pocitu tepelnej pohody.
Okrem komfortu a energetickej efektívnosti prináša podlahové vykurovanie aj hygienickú výhodu v podobe významne zníženej prašnosti vo vykurovanom priestore.
Návrh a výpočet systému
Návrh podlahového vykurovania by sa mal začať vypracovaním projektu. Na tento účel je vhodný šachovnicový hárok, kde sa s čo najväčšou presnosťou zaznamená pôdorys miestnosti, označia sa dvere, okná, vonkajšie steny a prípadné dilatačné škáry. Na pláne by mali byť tiež označené miesta inštalácie stacionárneho nábytku, kde nie je potrebné umiestňovať vykurovací okruh.
Výpočet počtu potrubí a návrh systému je možné zveriť profesionálnemu technikovi alebo využiť špecializované programy či online kalkulačky. Tieto nástroje zohľadňujú priemery a materiály rúr, krok ich inštalácie, vlastnosti podlahy a poteru.
Usporiadanie potrubí
Usporiadanie potrubí podlahového kúrenia sa vykonáva podľa dvoch hlavných schém: „had“ alebo „slimák“. Schéma „slimák“ (špirála) je výhodnejšia, pretože potrubia prívodu a spiatočky prechádzajú popri sebe, čím sa časť tepla z horúcich úsekov prenáša do chladenej časti okruhu, čo zabezpečuje rovnomernejšie vykurovanie. Schéma „had“ (meander) je vhodnejšia pre menšie plochy.
Materiály a komponenty
Pre realizáciu moderného systému teplovodného podlahového vykurovania sú kľúčové kvalitné komponenty.
Systémové izolačné dosky
Systémové izolačné dosky, ako napríklad IVAR.TH a IVAR.COMBITOP, sú základnými prvkami pre kvalitu, funkčnosť a životnosť systému. Voľba nekvalitných izolačných dosiek alebo nedostatočná izolačná vrstva môže viesť k nestabilite podkladu, poklesu betónovej dosky a v extrémnych prípadoch aj k jej deštrukcii.
Kvalitné potrubie
Kvalitné potrubie je druhým základným prvkom. Na trhu sa vyskytuje veľa potrubí s ťažko dohľadateľným pôvodom. Podozrivo nízke ceny alebo neštandardne dlhá záruka môžu byť varovným signálom.

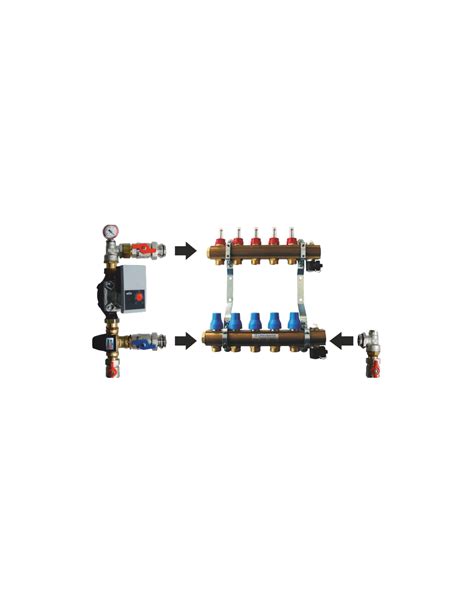

Rozdeľovacie a zmiešavacie zostavy
Rozdeľovacie a zmiešavacie zostavy sú nevyhnutné pre správnu funkciu systému. Najčastejším pochybením je nesprávna voľba zmiešavacej zostavy vzhľadom k typu zdroja tepla. V prípade nízkoteplotných zdrojov vykurovania (tepelné čerpadlá, kondenzačné kotly) je často jediným možným riešením zmiešavacia zostava IVAR.UNIMIX.

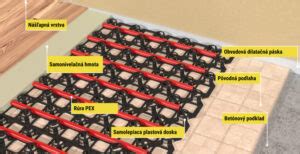

Postup inštalácie
Práce na položení teplovodného podlahového vykurovania zvyčajne zahŕňajú nasledujúce kroky:
- Demontáž starej podlahy.
- Čistenie a vyrovnanie základne.
- Inštalácia obvodovej tlmiacej pásky.
- Kladenie tepelnej izolácie (napr. extrudovaný polystyrén).
- Montáž reflexnej fólie (s vyznačeným rastrom pre jednoduchšie ukladanie rúrok).
- Ukladanie vykurovacích rúrok podľa predchádzajúcej schémy.
- Nalievanie betónovej poterovej vrstvy.
- Pokladanie finálnej podlahovej krytiny.
Príprava podkladu
Podklad pod inštaláciu vodnej podlahy musí byť dokonale vyrovnaný, bez nečistôt, mastných škvŕn a iných nečistôt, ktoré by mohli zhoršiť kvalitu následnej inštalácie.
Tlmiaca páska
Tlmiaca páska sa položí po obvode každej miestnosti a pripevní sa k stene skrutkami, aby pevne priliehala a udržala správnu polohu. Zabraňuje prenosu zvuku a umožňuje dilatáciu poteru.
Tepelná izolácia

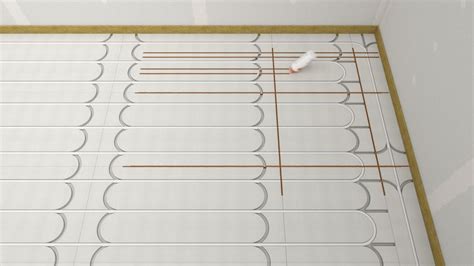

Ako tepelne izolačný materiál sa často používa extrudovaná polystyrénová pena vo forme dosiek s pohodlným spojením. Pre podlahové vykurovanie sa odporúčajú špeciálne systémové dosky s drážkami na ukladanie rúrok a hliníkovými profilmi na lepšie rozloženie tepla.
Ukladanie rúrok
Rúrky podlahového vykurovania (plastové, zosieťovaného polyetylénu alebo plastovo-hliníkové) sa kladú na izolačnú vrstvu podľa pripraveného plánu. Dôležité je presne dodržiavať rozstup rúrok a odsadenie od steny. Pri ohýbaní rúrok o 180° sa odporúča tvarovanie do hruškovitého tvaru, aby sa predišlo splošteniu a zmenám tlaku.
Montáž kolektora
Každý okruh vykurovacieho systému je pripojený k rozdeľovaču (kolektoru) pomocou špeciálnych upínacích matíc. Kolektor by mal byť pripojený ku kotlu v súlade s pokynmi výrobcu.
Tlaková skúška
Pred naliatím poterovej vrstvy je nevyhnutné vykonať tlakovú skúšku systému. Kotol sa zapne a do systému sa privádza horúca voda pod tlakom, ktorý je o 50 % vyšší ako pracovná norma. Systém sa nechá v tomto stave približne dve hodiny, počas ktorých sa kontrolujú potrubia a spoje na prítomnosť netesností alebo iných chýb. Po odstránení prípadných chýb sa systém opätovne natlakuje.
Betonáž poterovej vrstvy
Pri betonovaní poterovej vrstvy je potrebné postupovať opatrne, aby nedošlo k poškodeniu alebo posunutiu položených rúrok. Rúry sa pred zaliatím naplnia studenou vodou, aby sa kompenzoval tlak zmesi a zabránilo sa deformácii. Hrúbka poterovej vrstvy nad rúrkami by mala byť približne tri centimetre. Po úplnom vyschnutí poteru (približne 28 dní) sa pokračuje v kladení finálnej podlahovej krytiny.
Výber finálnej podlahovej krytiny
Pri výbere podlahovej krytiny pre podlahové vykurovanie je dôležité zohľadniť jej tepelnú vodivosť. Najvhodnejšie sú dlaždice, ktoré majú dobrú tepelnú vodivosť. Laminátové alebo drevené parkety kladú teplu vyšší odpor a môžu mať vyššiu tepelnú rozťažnosť. Koberce sú skôr tepelným izolantom a prenosu tepla bránia.
Profesionálna realizácia
Podlahové vykurovanie je systém, ktorý si vyžaduje presný návrh aj kvalitnú montáž. Dodržanie zásad odbornej projekcie a realizácie je základným predpokladom pre bezproblémovú a efektívnu prevádzku systému. Spoločnosť IVAR CS ponúka teplovodné podlahové vykurovanie ako ucelený súbor komponentov s poskytovanou 10-ročnou zárukou na materiál a kvalitným poradenským servisom.
