Pri výbere plynu ako zdroja vykurovania v dome je nevyhnutné venovať osobitnú pozornosť otázke odvodu spalín. To znamená, že je potrebné správne zvoliť a nainštalovať komín pre plynový kotol. Je dôležité dodržiavať príslušné pravidlá a predpisy, pretože nesprávna inštalácia môže ohroziť nielen zdravie, ale aj životy obyvateľov domu.
Tento článok poskytuje užitočné informácie o pravidlách inštalácie a pripojenia komína pre plynové kotly, ako aj o špecifikách výberu optimálnej konštrukcie. Informácie sú doplnené vizuálnymi ilustráciami a video návodmi.
Prečo je komín pre plynový kotol nevyhnutný?
Jedným z najnebezpečnejších produktov spaľovania je oxid uhoľnatý (CO), bezfarebný a bez zápachu plyn, ktorý môže spôsobiť vážne otravy, často bez toho, aby si to obyvatelia domu všimli.
Pri prevádzke plynového kotla vzniká oxid uhoľnatý ako jeden z produktov spaľovania paliva. Ak komín nie je správne nainštalovaný alebo je poškodený, môže dôjsť k úniku tohto nebezpečného plynu do obytných priestorov.
Molekuly oxidu uhoľnatého v ľudskom tele reagujú s hemoglobínom a tvoria karboxyhemoglobín, ktorý bráni prenosu kyslíka do tkanív. Okrem toho môže oxid uhoľnatý negatívne ovplyvňovať ďalšie biochemické procesy. V minulosti boli zaznamenané prípady, kedy bola otrava oxidom uhoľnatým zistená príliš neskoro a nebolo možné zachrániť životy.
Aby sa predišlo takýmto nebezpečným situáciám, je nevyhnutné venovať maximálnu pozornosť správnej konštrukcii, inštalácii a následnej údržbe komína.
Výber materiálov pre stavbu komína
Spaliny z plynových kotlov majú zvyčajne nízku teplotu, okolo 150 °C. V produktoch spaľovania sa okrem vodnej pary a oxidu uhličitého nachádza aj agresívna kyselina sírová, ktorá môže spôsobovať deštruktívne procesy na stenách komína. V dôsledku nízkej teploty spalín sa na stenách komína môže tvoriť kondenzát.
Pri výbere materiálu pre komín je dôležité zohľadniť:
- Odolnosť voči korózii: Materiál musí odolať agresívnym látkam v spalinách a kondenzátu.
- Ohňovzdornosť: Komín musí spĺňať bezpečnostné normy v prípade požiaru.
- Nepriepustnosť pre plyn: Materiál by nemal prepúšťať plyny.
- Nízka hmotnosť: Ľahšie materiály znižujú zaťaženie stien a základov domu.
V súčasnosti sú obľúbené materiály ako nehrdzavejúca oceľ, keramické moduly, furanflex a ochranné rukávy.

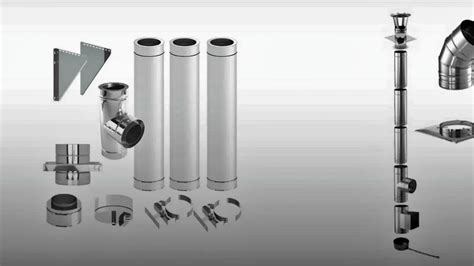

Komíny z nehrdzavejúcej ocele
Konštrukcie z nehrdzavejúcej ocele sú považované za vynikajúcu voľbu. Sú vysoko odolné voči korózii, majú relatívne nízku hmotnosť a zabezpečujú dobrý ťah. Životnosť takýchto komínov sa pohybuje okolo 15 rokov.
Nízka hmotnosť umožňuje jednoduchšiu a často aj vlastnú inštaláciu, pretože jednotlivé prvky sú k dispozícii ako hotové moduly. Aj keď pozinkovaná oceľ je lacnejšia, nehrdzavejúca oceľ je oveľa odolnejšia voči vlhkým a kyslým výparom, čím sa predlžuje jej životnosť až na 30 rokov.
Keramické komíny
Trojvrstvové keramické komíny pozostávajú z vonkajšieho keramicko-betónového plášťa, vnútorného keramického kanála a izolácie z minerálnej vlny medzi nimi.
Medzi ich nevýhody patrí:
- Vysoká hmotnosť, ktorá si vyžaduje dostatočnú únosnosť základov a stien domu.
- Zvýšené nároky na inštaláciu. Predpokladá sa, že pre maximálny ťah by mal byť keramický komín umiestnený striktne vertikálne.
Koaxiálny komín
Koaxiálny komín je moderné, vysoko efektívne, ale aj drahšie riešenie. Skladá sa z dvoch rúrok navzájom zasunutých. Vnútorná rúra slúži na odvod spalín, zatiaľ čo vonkajšia sa používa na prívod vzduchu.
Tento typ komína je univerzálny a dodáva sa vo forme modulov, čo uľahčuje montáž a inštaláciu. Výhodou je aj zvýšená úroveň bezpečnosti, pokiaľ sú dodržané inštalačné normy.
Tehlový komín
Tehlový komín nie je ideálnou voľbou pre plynový kotol. Má vysokú hmotnosť, zvyčajne sa vyznačuje horším ťahom a jeho životnosť pri použití s plynovým kotlom je obmedzená. Kvôli drsnosti vnútorných stien a nízkym vonkajším teplotám môže dochádzať k spätnému ťahu alebo tvorbe vodnej zátky, čo vedie k zastaveniu spaľovacieho procesu.
Pri stavbe tehlového komína sa odporúča použiť oceľovú vložku s hladkými stenami, ktorá uľahčuje odvod spalín a zabraňuje hromadeniu usadenín. Existujúci starý tehlový komín je možné použiť po vložení špeciálnej vložky z nehrdzavejúcej ocele, pričom priemer vložky musí zodpovedať normám.
Komíny z azbestocementových rúr
Tieto konštrukcie sa používajú menej často, nahrádzajú ich efektívnejšie materiály. Azbestocementové rúry sú ťažké a musia byť inštalované striktne zvisle. Materiál je hygroskopický, absorbuje kondenzát a pri prehriatí môže dôjsť k výbuchu alebo požiaru. Z dôvodu týchto nevýhod sa ich stavba neodporúča.
Jemnosti navrhovania dymového kanála
Pri návrhu komína je potrebné prísne dodržiavať požiadavky regulačných dokumentov, ako sú SNiP 2.04.05-91 a DBN V.2.5-20-2001.
Pravidlo č. 1 - Súlad s normami prierezu kanálov
Prierez komínového kanála nesmie byť menší ako prierez výstupnej trysky plynového kotla. Počas celej dĺžky komína je neprijateľné zúženie kanála alebo použitie modulov s nevhodným prierezom.
Ak sú ku komínu pripojené dve zariadenia, prierez by sa mal zväčšiť s prihliadnutím na možnosť ich súčasnej prevádzky, t.j. prierez kanála by mal zodpovedať celkovej veľkosti trysiek oboch zariadení.
Pravidlo č. 2 - Správa kondenzátu
Moderné plynové kotly sú vysoko účinné, čo vedie k produkcii spalín s relatívne nízkou teplotou. Zvýšené množstvo kondenzátu, vrátane agresívnych látok, môže deštruktívne pôsobiť na steny komína.
Na pripojenie plynového kotla ku komínu sa používa špeciálne T-kus s odkalovačom kondenzátu. V spodnej časti komína musí byť umiestnený zberač kondenzátu vo forme odnímateľnej nádoby.
Na ochranu konštrukcie sa odporúča použiť vnútornú vložku z nehrdzavejúcej ocele, ktorá je odolná voči korózii. Alternatívnym riešením je inštalácia špeciálneho flexibilného komína s nádobou na zachytávanie kondenzátu.
Pravidlo č. 3 - Výber tvaru prierezu štruktúry
Optimálnym tvarom pre efektívne odstraňovanie spalín je valcovitý tvar. V takomto komíne je tiež jednoduchšie vykonávať čistenie.
Prijateľné sú aj komíny s oválnym prierezom, hoci sú menej pohodlné. Štvorcové štruktúry môžu mať znížený ťah.
Pravidlo č. 4 - Vykonávanie sklonu, ohybov a ríms
Pre podlahový plynový kotol je ideálny zvislý komín bez ohybov. Odklon od zvislice je povolený maximálne o 30 stupňov, pričom rozmery prierezu naklonenej časti musia zodpovedať regulačným požiadavkám.
Potrubie spájajúce kotol s komínom by malo mať striktne zvislú časť s výškou minimálne pol metra. Horizontálne časti komína sú povolené, ale nemali by tvoriť príliš veľkú dĺžku. Celková dĺžka horizontálnych úsekov by nemala prekročiť rozmery miestnosti. Čím je komín bližšie k zvislici, tým lepšie.
Sklon komína smerom ku kotlu by nemal presiahnuť 0,1 stupňa. Maximálny počet ohybov (kolien) v konštrukcii komína sú tri.
Pravidlo č. 5 - Správne pripojenie potrubia
Jednotlivé časti komínovej konštrukcie sa spájajú pomocou špeciálnych svoriek. Vzdialenosť od komína k horľavým materiálom by mala byť minimálne 25 cm, k nehorľavým materiálom minimálne 5-10 cm.
Všetky prvky komína musia byť bezpečne upevnené. Spojenie prvkov by malo byť pevné a tesné, aby sa predišlo úniku oxidu uhoľnatého do miestnosti. Je potrebné pravidelne kontrolovať stav komína a zabezpečiť dobrú ventiláciu v miestnostiach, kde je komín vedený.
Pravidlo č. 6 - Jemnosť umiestnenia potrubia na streche

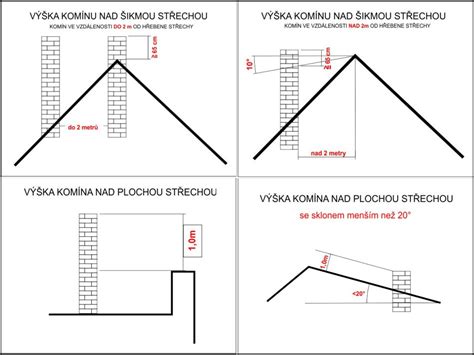

Komíny by mali vyčnievať nad hrebeň strechy minimálne o 50 cm. Vzdialenosť od okraja strešného okna ku komínu by nemala presiahnuť 150 cm.
Ak je os komína vzdialená 1-1,5 m od hrebeňa strechy, mal by vyčnievať nad hrebeň minimálne o 50 cm. Ak je komín ďalej od hrebeňa, môže byť jeho výška rovnaká ako výška hrebeňa alebo dokonca nižšia, ak je vzdialenosť od hrebeňa väčšia ako tri metre.
Na plochej streche by výška komínovej rúry mala byť minimálne 100 cm, na kombinovanej streche približne dva metre.

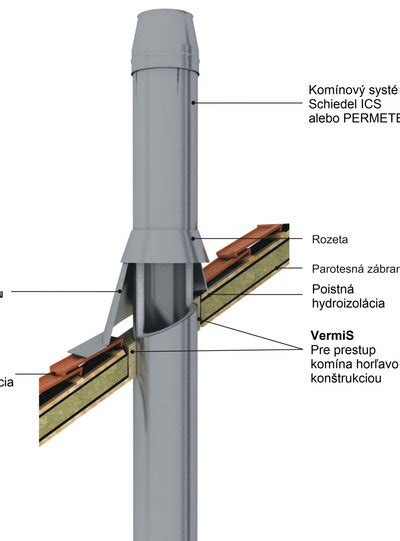

Časť komína umiestnená nad strechou a vo vnútri nevykurovaného podkrovia musí byť izolovaná, aby sa zlepšil ťah a zabránilo kondenzácii. Vonkajšia časť komína tiež potrebuje izoláciu, aby sa zabránilo kondenzácii a korózii.
Ak nie je možné viesť komín cez strechu, je možné použiť koaxiálne komíny, ktoré je možné viesť cez stenu bez zníženia účinnosti.
Pravidlo č. 7 - Dodržiavanie požiarnej bezpečnosti
Pri inštalácii komína je nevyhnutné zohľadniť požiadavky na požiarnu bezpečnosť. To zahŕňa dodržiavanie minimálnych vzdialeností od horľavých materiálov a použitie nehorľavých izolačných materiálov.
Kondenzačná technológia ako všestranné riešenie
Ústredné vykurovanie plynom je na Slovensku bežnou voľbou. Kondenzačná technológia predstavuje najúčinnejšie a najpopulárnejšie riešenie, ktoré ponúka mnoho výhod vrátane spoľahlivého vykurovania, komfortu teplej vody, cenovej dostupnosti a zníženia emisií CO2.

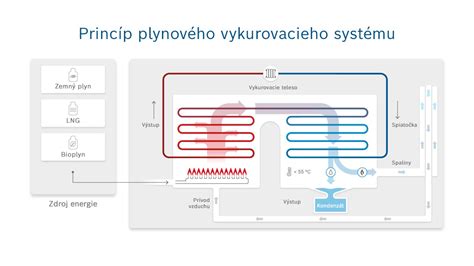

Princíp kondenzačnej technológie
Moderné plynové kondenzačné kotly okrem dodávanej energie efektívne využívajú aj tepelnú energiu obsiahnutú v spalinách. Počas spaľovania plynu vzniká teplo na ohrev vody, ktorá sa následne rozvádza do radiátorov. Kondenzačný kotol navyše získava teplo z odpadových plynov vo výmenníku, kde spaliny odovzdajú svoje latentné teplo a kondenzujú na kvapalinu. Toto teplo sa tiež využíva na vykurovanie.
Vďaka tejto funkcii dosahujú kondenzačné kotly vysokú účinnosť a energetickú triedu až A+. Využitie energie na maximum znižuje náklady aj emisie CO2.
Typy kondenzačných kotlov

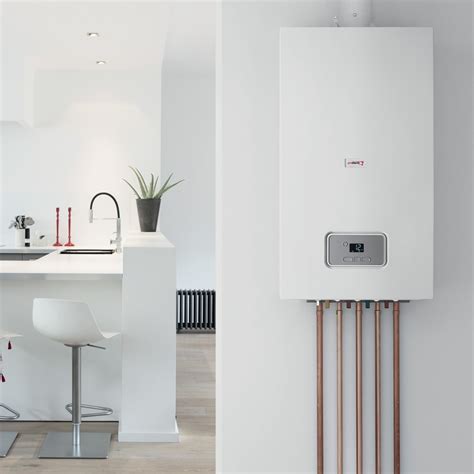

- Závesné kondenzačné kotly: Kompaktné, priestorovo úsporné, ideálne pre byty a menšie domy.
- Stacionárne kondenzačné kotly: Vhodné pre väčšie rodinné domy, často s možnosťou pripojenia solárnych kolektorov.
Komfort ohrevu teplej vody
- Kotly s prietokovým ohrevom teplej vody: Kompaktné riešenie "všetko v jednom", teplá voda podľa aktuálnych potrieb.
- Kotly so zabudovaným zásobníkom teplej vody: Najvyšší komfort dodávky teplej vody, stabilná teplota aj pri viacerých odberných miestach.
- Zostavy s externým zásobníkom: Pre veľmi vysoké nároky na teplú vodu, spoľahlivá dodávka teplej vody naraz na viacerých miestach.
Inteligentné ovládanie

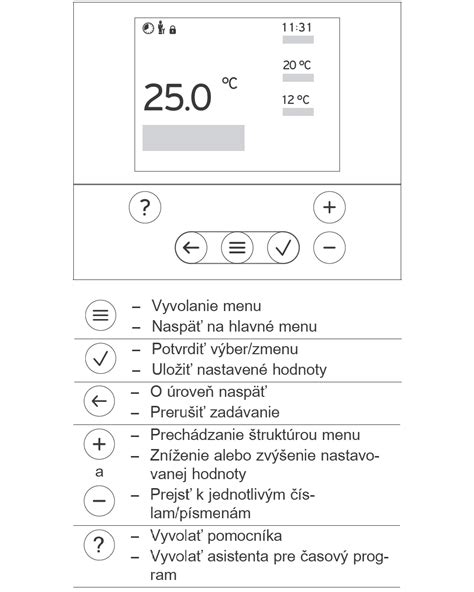

Moderné regulátory umožňujú ovládať vykurovací systém pomocou smartfónu alebo tabletu. Tieto systémy šetria energiu a prevádzkové náklady, umožňujú monitorovať spotrebu a ponúkajú funkciu "Dovolenka" na zníženie spotreby energie počas neprítomnosti.
Ekvitermické systémové regulátory prispôsobujú vykurovanie vonkajšej teplote, zatiaľ čo izbové komunikačné regulátory zabezpečujú komfortné vykurovanie podľa individuálnych potrieb.
Výmena starého kotla
Výmena starého kotla za nový plynový kondenzačný kotol môže priniesť úsporu nákladov na vykurovanie až 30%. Inštalácia zvyčajne trvá jeden deň.
Ceny a náklady
Prvotná investícia zahŕňa cenu kotla, montáže a prípadných doplnkov. Prevádzkové náklady závisia od spotreby energie, zateplenia domu a ďalších faktorov. Zníženie teploty v dome len o 1 °C môže priniesť úsporu až 6% energií.
Existujú aj dotačné programy, ktoré podporujú kúpu a inštaláciu kondenzačných kotlov.
Ako prebieha inštalácia plynového kotla?
Inštalácia nového plynového kotla zvyčajne trvá niekoľko dní, často aj jeden deň. Presný čas závisí od zvoleného produktu a situácie v dome.
Proces výberu a inštalácie zahŕňa:
- Kontaktovanie partnerskej montážnej firmy pre výber vhodného kotla.
- Získanie konkrétnej cenovej ponuky.
- Dohodnutie termínu inštalácie.
Požiadavky na kotolňu v dome alebo byte
Pri inštalácii autonómneho vykurovacieho systému je potrebné dodržiavať kritériá SNiP. V kuchyniach je povolené inštalovať iba nástenné kotly s uzavretou spaľovacou komorou. Vo vstupných dverách musí byť mriežkovaný otvor na zabezpečenie prievanu vzduchu.
V bytovom dome je povolené inštalovať iba nástenný kotol s uzavretou spaľovacou komorou. Do malých kuchýň s objemom menej ako 7,5 m³ nie je povolené inštalovať dva ohrievače vody.
Miestnosť s kotlovým zariadením vyžaduje dostatok svetla a vetrania. Výška stropov by mala byť minimálne 2 metre. Kotolňa by mala byť oddelená od ostatných častí domu protipožiarnymi priečkami.
Pravidlá pre inštaláciu nástenného a podlahového kotla

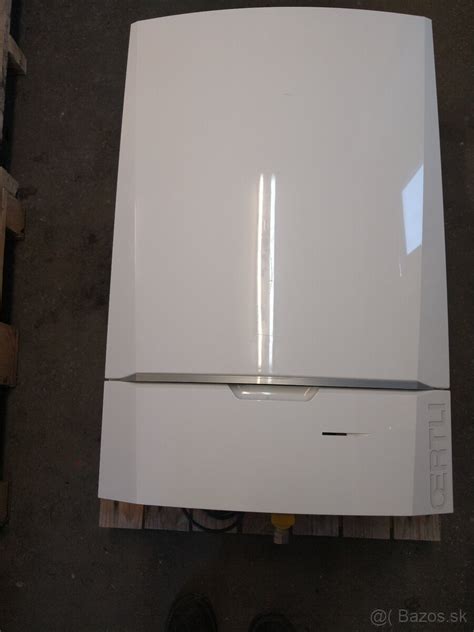

Nástenné kotly majú nižší výkon a menšie rozmery, preto sú požiadavky na ich inštaláciu miernejšie. Podlahové kotly sú ťažšie a vyžadujú špeciálne požiadavky na podlahu (nehorľavé materiály).
Pri podlahových kotloch je dôležitý dostatočný prívod vzduchu do spaľovacej komory a tesnený komín. Prístup k vykurovacej jednotke musí byť voľný.
Súčiastky a vybavenie
Dôležité sú:
- Tesnený komín: Pre plynové kotly je často potrebný komín typu "rúra v rúre".
- Vodovodný a kanalizačný systém.
- Skryté elektrické rozvody s samostatným rozvádzačom.
- Uzemnenie plynového kotla.
V kotolni sa nesmú skladovať žiadne cudzie predmety, najmä horľavé.
Výstup plynu
Pre komín nie je potrebné stavať objemnú tehlovú alebo azbestocementovú rúru. Najlepšou možnosťou je nehrdzavejúca oceľ, furanflex, ochranný obal alebo keramika.
Výstupná časť plynu by mala byť 5,5 cm² na 1 kW výkonu kotla. Priemer a dĺžka výstupu plynu závisia od typu komory kotla (otvorená alebo zatvorená) a od toho, či ide o novostavbu alebo staršiu budovu.
Maximálny povolený sklon potrubia nepresahuje tridsať stupňov. Horizontálne úseky dymovodu sú sklonené smerom ku kotlu.
Umiestnenie vývodu dymovodu na streche
Dymovod nad hrebeňom strechy by mal byť minimálne 50 cm a vzdialený od neho o 150 cm. Pri väčšej vzdialenosti od hrebeňa môže byť výška komína rovnaká ako výška hrebeňa alebo dokonca nižšia.
Na plochej streche je minimálna výška komína 100 cm. Potrubie dlhšie ako stoosemdesiat centimetrov vyžaduje dodatočné vystuženie.

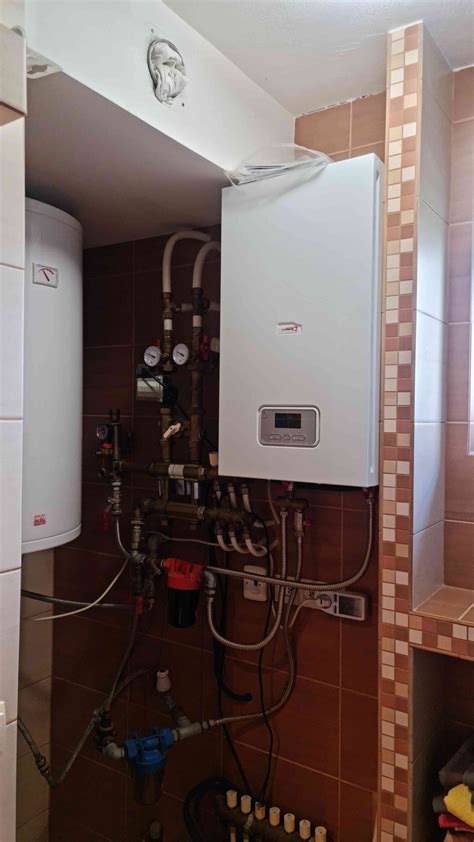

Je legálne si nainštalovať plynový kotol svojpomocne?
Nie, inštaláciu plynového kotla smie vykonávať výlučne kvalifikovaný špecialista z plynárenskej služby. Samoinštalácia je nelegálna a nebezpečná.
Pri inštalácii plynového kotla v súkromnom dome je potrebné dodržiavať normy SNiP 2.04.08-87, SNiP II-35-76 a 42-01-2002. Vyžaduje sa samostatná nebytová zóna s východom na ulicu a koordinácia s orgánmi plynárenskej a požiarnej inšpekcie.
